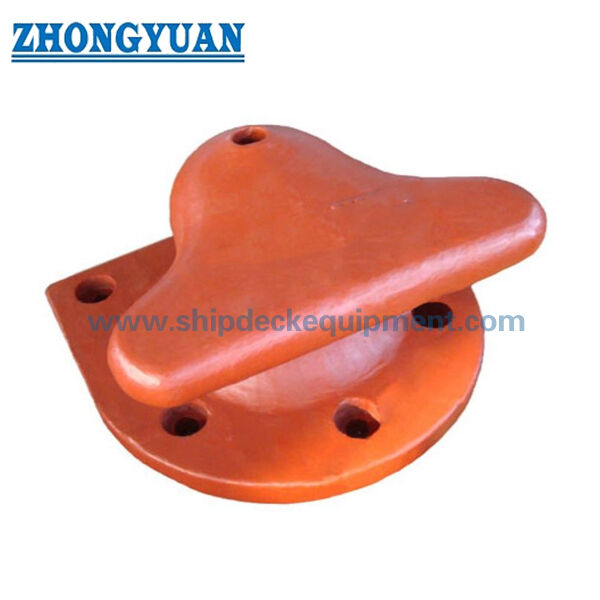

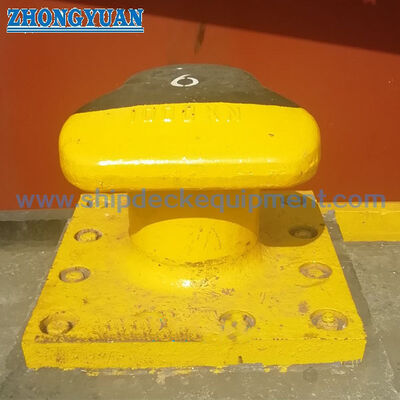

10–200T T-Head Dock Bollard for Wharf Mooring | Χυτοσίδηρος ή SG Iron με μπουλόνια αγκύρωσης

10200T T-Head Dock Bollard για την αγκυροβολία λιμανιού.

Επισκόπηση του προϊόντος

Το στύλο αποβάθρας T-head 10 ̇200 τόνων είναι ένα στύλο αγκυροβολίας χερσαίας βάσης για αποβάθρες, αποβάθρες, ναυπηγεία, αποβάθρες επισκευής, ναυτικούς τερματικούς σταθμούς και άλλες δομές αποβάθρας.Το προφίλ της T-head επιλέγεται όταν οι γραμμές αγκυροβολίας μπορούν να προσεγγίσουν από ευρύτερες κατακόρυφες και οριζόντιες γωνίες από τις μονοκοπτικές ή νεφροειδείς στροφέςΤο δοχείο στερεώνεται στο θεμέλιο από σκυρόδεμα ή χάλυβα με μπουλόνες αγκυρώσεως, έτσι ώστε το σώμα του δοχείου, η διάταξη των μπουλόνων, η σχεδίαση του θεμέλιου, η γωνία της γραμμής,και η ανοχή εγκατάστασης πρέπει να ελέγχονται μαζί πριν από την παραγγελία.

Το προϊόν αυτό μπορεί να διατίθεται σε χυτοχάλυβα, χυτοχάλυβα C-Mn, χυτοχάλυβα από ανοξείδωτο χάλυβα, χυτοχάλυβα ή χυτοχάλυβα SG ανάλογα με τις απαιτήσεις του έργου.η ποιότητα της χύτευσης σχετίζεται άμεσα με την ασφάλεια της αγκυροβολίαςΤο χύτευμα ξύλινου μοτίβου χρησιμοποιείται συνήθως για τη βελτίωση της ακρίβειας του καλούπιου, της επαναληψιμότητας του χύτευσης και της ακρίβειας του χύτευσης, ενώ η ακτίνα του κεφαλιού, η μετάβαση του λαιμού,και μετάβαση βάσης θα πρέπει να φορεθεί ομαλά για να μειωθεί η συγκέντρωση άγχους και να προστατεύσει την περιοχή επαφής της γραμμής αγκυροβολίαςΟ υπολογισμός UT, MT, επιθεώρησης τρίτου μέρους και FEA μπορεί να οργανωθεί σύμφωνα με το επιβεβαιωμένο πεδίο εφαρμογής του έργου.

Γρήγορες προδιαγραφές

• Ονομαστική χωρητικότητα δοχείου: 10 έως 200 τόνους → καλύπτει μικρές αποβάθρες, αποβάθρες ναυπηγείων, αποβάθρες επισκευής και μεγαλύτερες θέσεις αγκυροβολής λιμάνων.
• Τύπος στύλου: στύλος T-head / tee-head dock → κατάλληλος για ευρύτερες γωνίες οδήγησης σχοινιών από πολλές μονοκοπτικές ή νεφροειδείς ρυθμίσεις.
• Στρώση κάθετης γραμμής: συνιστάται από 0° έως 50°· παρέχεται μέγιστη εμβέλεια από -10° έως 70° → η τελική αποδοχή εξαρτάται από τον σχεδιασμό και τον υπολογισμό του σχεδίου.
• Οριζόντια επιτρεπόμενη γωνία γραμμής: 160° → χρήσιμη όταν οι γραμμές αγκυροβολίας πλησιάζουν το δοκάρι από ευρεία κατεύθυνση στην πλευρά της προβλήτας.
• Επιλογές υλικών: χυτοχάλυβα, χυτοχάλυβα C-Mn, χυτοχάλυβα από ανοξείδωτο χάλυβα, χυτοχάλυβα και χυτοχάλυβα SG → επιλέγονται σύμφωνα με το φορτίο, τη διάβρωση, την φθορά και τις προδιαγραφές του έργου.
• Στροφές αγκυρώσεως: 4 έως 8 στροφές ανάλογα με την χωρητικότητα → μπορούν να προμηθευτούνται στροφές αγκυρώσεως από θερμότατα γαλβανισμένο χάλυβα άνθρακα για τη βελτίωση της αντοχής στη διάβρωση και της αξιοπιστίας του στροφωμένου θεμέλιου.
• Εστίαση της διαδικασίας χύτευσης: χύτευση ξύλινου μοτίβου, ελεγχόμενη χύτευση, ομαλή μετάβαση ακτίνας και έλεγχος της ακρίβειας του χύτευσης → σημαντική για τη μείωση της επιβλαβούς πορώδους διάστασης, της ένταξης σκωρίδας,και τοπική συγκέντρωση άγχους.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά· γυαλισμένο ανοξείδωτο χάλυβα, γαλβανισμένο ή εξατομικευμένο φινίρισμα διαθέσιμο σύμφωνα με τις απαιτήσεις του έργου.

Κύρια τεχνική παράμετρος

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της απαιτούμενης χωρητικότητας του δοχείου, του τύπου του λιμένα, της διάταξης της γραμμής αγκυρώσεως, του εύρους μεγεθών του σκάφους και του κατά πόσον το δοχείο προορίζεται για νέα προβλήτα ή για έργο αντικατάστασης.

Βήμα 2: Επιβεβαιώστε τις γωνίες οδήγησης της γραμμής, το σχέδιο του θεμέλιου, τη διάταξη των βρόχων, τον χώρο εγκατάστασης και εάν ο ιδιοκτήτης, ο σύμβουλος ή η λιμενική αρχή απαιτούν τον υπολογισμό FEA.

Βήμα 3: Επιβεβαίωση των απαιτήσεων για το υλικό: χυτό χάλυβα, χυτό χάλυβα C-Mn, χυτό χάλυβα ανοξείδωτου χάλυβα, χυτό σίδηρο ή χυτό σίδηρο SG.Το σίδηρο SG μπορεί να εξεταστεί όταν η αντοχή στην φθορά και η προδιαγραφή του έργου το καθιστούν κατάλληλο.

Βήμα 4: Επιβεβαιώστε την απαίτηση για το μπουλόνι αγκυρώσεως, συμπεριλαμβανομένης της ποσότητας μπουλόν, της ζεστού γαλβανισμού, της ποιότητας του χάλυβα άνθρακα, του σχεδιασμού ενσωμάτωσης, των νάτλων, των ράβδων και της απαίτησης για το πρότυπο σύμφωνα με το πολιτικό σχέδιο.

Βήμα 5: Επιβεβαιώστε το πεδίο της επιθεώρησης και του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό υλικού, UT, MT, διμερές έλεγχο, έλεγχο τρίτου μέρους ή αξιολόγηση κατηγορίας / αρχής, εάν απαιτείται.

Βήμα 6: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, απαιτούμενης επικάλυψης, σχεδίου ή φωτογραφίας, εάν υπάρχει, καθώς και τυχόν απαιτήσεων για το πρότυπο συσκευασίας ή εγκατάστασης.

Δομή

T-head cast bollard body | Smooth mooring line contact radius | Rounded head and neck transition | Cast base with anchorage bolt holes | Hot-dip galvanized carbon steel anchorage bolts | Concrete / wharf foundation interface | Project coating or polished finish

Πλεονεκτήματα ασφάλειας για το χύτευμα, την αγκυροβολία και την αγκυροβολία

• Η γεωμετρία T-head είναι κατάλληλη για εφαρμογές αποβάθρας όπου η γραμμή αγκυροβολίας μπορεί να προσεγγίζεται από ευρύτερες γωνίες γραμμής από ένα μονοπλότο, υπό την προϋπόθεση ότι επαληθεύεται το φορτίο και το θεμέλιο του έργου.
• Το χύτευμα ξύλινου μοτίβου υποστηρίζει σταθερή γεωμετρία μούχλας και επαναλαμβανόμενο σχήμα χύτευσης, το οποίο είναι σημαντικό για το προφίλ της κεφαλής του στύλου, το αποτύπωμα της βάσης, τη διάταξη της τρύπας βίδες και τον συνολικό έλεγχο διαστάσεων.
• Η ποιότητα του χύτευσης αποτελεί κρίσιμο σημείο ασφάλειας για τα δοχεία αποβάθρων.και άλλες ενδείξεις που ενδέχεται να επηρεάσουν τις επιδόσεις αγκυροβολής ή την αποδοχή της επιθεώρησης.
• Οι ομαλές μεταβάσεις ακτίνας στο κεφάλι, το λαιμό και τη βάση συμβάλλουν στη μείωση της τοπικής συγκέντρωσης άγχους και στην αποφυγή οπτικών σημείων επαφής στη γραμμή αγκυροβολίας.
• Οι επιθεωρήσεις UT και MT μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του πελάτη, το σχέδιο επιθεώρησης και τα συμφωνηθέντα κριτήρια αποδοχής.
• Οι βίδες αγκυροβολίας από χάλυβα άνθρακα με ζεστό πάτημα παρέχουν προστασία από τη διάβρωση για τη σύνδεση του βρόχου.Το σχεδιασμό και το χτίσιμο των οικοδομικών θεμελίων πρέπει να ακολουθούν το σχέδιο του σχεδίου..
• Ο υπολογισμός FEA μπορεί να παρέχεται σύμφωνα με τις απαιτήσεις του έργου για την επανεξέταση της κατανομής των πιέσεων υπό την επιβεβαιωμένη χωρητικότητα, τη γωνία της γραμμής, τη διάταξη των βρόχων και τις όρια του θεμέλιου.

Προσαρμοσμένα χαρακτηριστικά

• Ονομασία προϊόντος: Τ-head dock bollard → ακτοβατήρα αγκυροβολίας για χρήση σε αποβάθρες, αποβάθρες, προβλήτες και ναυπηγεία.
• Περιοχή χωρητικότητας: 10 έως 200 τόνους → επιλέξτε ανάλογα με το φορτίο αγκυροβολής στο λιμάνι, το εύρος μεγεθών του σκάφους, τη διάταξη σχοινιών και τις απαιτήσεις σχεδιασμού λιμένα.
• Υλικό: χυτοχάλυβα / χυτοχάλυβα C-Mn / χυτοχάλυβα ανοξείδωτου χάλυβα / χυτοχάλυβα / χυτοχάλυβα SG → επιλέξτε ανάλογα με την αντοχή, την φθορά, τη διάβρωση, το κόστος και τις απαιτήσεις προδιαγραφών.
• Επιλογή σιδήρου SG: Σιδήρος SG → συχνά εξετάζεται όταν απαιτείται ευελιξία, ποιότητα χύτευσης και επιδόσεις φθοράς από τις προδιαγραφές του έργου.
• Μέθοδος χύτευσης: Χύτευση ξύλινου μοτίβου → χρησιμοποιείται για τη βελτίωση της ακρίβειας του καλούπιου, της επαναληψιμότητας του χύτευσης και της τελικής γεωμετρίας του στύλου.
• Μέθοδος αγκυρώσεως: Αγκυρώσεως βρόχος σταθερός → μεταφέρει το φορτίο του στύλου στο υπόστρωμα της προβλήτας ή της αποβάθρας μέσω της ομάδας βρόχου και της περιοχής της πλάκας βάσης.
• Φινίρισμα αγκυροβολητήρα: Ζεστό γαλβανισμένο χάλυβα άνθρακα → βελτιώνει την αντοχή στη διάβρωση για εξωτερική εγκατάσταση θαλάσσιων τερματικών.
• Απαιτήσεις NDT: UT / MT διαθέσιμα κατόπιν αιτήματος → η μέθοδος ελέγχου, η περιοχή, το πρότυπο και το επίπεδο αποδοχής πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
• Επισκόπηση FEA: Διατίθεται σύμφωνα με τις απαιτήσεις του πελάτη → χρήσιμο για τον έλεγχο της συγκέντρωσης στρες στο κεφάλι, το λαιμό, τη βάση και την ζώνη αγκυρώσεως.

Πώς Λειτουργεί

Mooring line is led around the T-head bollard → Smooth cast radius supports line contact and direction change → Mooring force transfers through the bollard head and base → Anchorage bolts transfer the load into the wharf foundation → Inspection, σφίξιμο και επικάλυψη ολοκληρώνονται σύμφωνα με τη διαδικασία εγκατάστασης του έργου

Εφαρμογές

Εμπορικά λιμάνια. Κοντεϊνερικά τερματικά. Λογαριασμοί χονδρικών εμπορευμάτων. Ναυπηγεία.

Πιστοποιητικά και πλεονεκτήματα

Η επιθεώρηση και τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από τρίτο μέρος.

Πιστοποίηση: Πιστοποιητικό επιθεώρησης από τρίτο μέρος, Πιστοποιητικό δοκιμής φορτίου έλξης.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Είναι η χωρητικότητα του στύλου η ίδια με αυτή του SWL;

Α1: Τα δεδομένα που παρέχονται χρησιμοποιούν τη χωρητικότητα των δομικών δομικών δομών σε τόνους.Η επαλήθευση της βάσης και του θεμέλιου πρέπει να επιβεβαιώνεται από το σχέδιο του λιμένα ή την προδιαγραφή του σχεδίου.Η διατύπωση SWL θα πρέπει να χρησιμοποιείται μόνον όταν ορίζεται σαφώς στα εγκεκριμένα έγγραφα του σχεδίου.

Ε2: Γιατί είναι σημαντική η ποιότητα του χύτευσης για ένα δοχείο αποβάθρας;

Α2: Η στήλη αποβάθρας μεταφέρει φορτία αγκυροβολής μέσω του κορμιού και του συστήματος αγκυρώσεως.Χύτευση ξύλινων μοτίβων, ομαλή μεταβατική επένδυση και προαιρετική επιθεώρηση UT / MT βοηθούν στον έλεγχο αυτών των κινδύνων.

Ε3: Ποιες πληροφορίες απαιτούνται για την προσφορά;

Απάντηση 3: Επιβεβαιώστε την χωρητικότητα του στύλου, το υλικό, την επεξεργασία της επιφάνειας, τη γωνία της γραμμής, την απαίτηση γροθιάς άγκυρας, την ποσότητα, το πιστοποιητικό / το πεδίο ελέγχου, το σχέδιο θεμελίωσης ή εγκατάστασης,προορισμός παράδοσης, και απαιτούμενο χρόνο παράδοσης.
