Επισκόπηση του προϊόντος

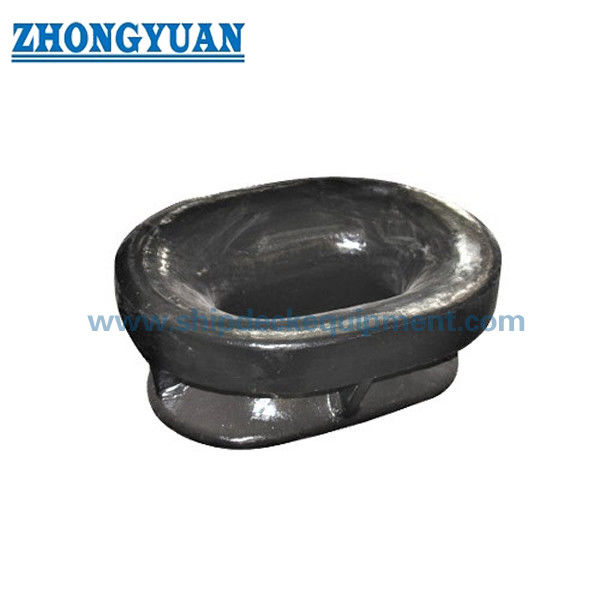

Το JIS F 2007 τύπου Α, τοποθετημένο στο προπύργιο, είναι ένα καλωδιακό σχοινί χυμένου χάλυβα με οβάλ άνοιγμα.Είναι συγκολλημένο στο προπύργιο του σκάφους για να καθοδηγήσει τα σχοινιά αγκυροβολίας μέσω της δομής του προπύργου και να μειώσει την απότομη τοπική επαφή κατά τη διάρκεια της αγκυροβολίας, μετατόπισης και λιμενικής αγκυροβολίας.

Ο τύπος Α καλύπτει τα ονομαστικά μεγέθη 150 έως 500. Είναι κατάλληλος όταν η διάταξη του σκάφους απαιτεί μεγαλύτερο οβάλ άνοιγμα σχοινιού, μεγαλύτερη ανοχή εισόδου και σαφή ευθυγράμμιση σχοινιού στο σταθμό αγκυροβολίας.Η τυπική ονομασία μπορεί να είναι σωλήνας αγκυροβολίας, ενώ οι διεθνείς αγοραστές συχνά αναζητούν τοποθετημένο στο προπύργιο αγκυροβόλιο ή οβάλ αγκυροβόλιο.

Γρήγορες προδιαγραφές

• Τύπος: JIS F 2007 Τύπος Α οβάλ άνοιγμα → μεγαλύτερο πέρασμα με σχοινί για τοποθεσίες αγκυροβολίας που τοποθετούνται σε προπύργο.

• ονομαστικό εύρος μεγεθών: 150 έως 500 → μεγαλύτερη κάλυψη μεγεθών από τον τύπο Β.

• Πρότυπο: JIS F 2007-1976 → αναφορά για τις διαστάσεις, την ονομασία τύπου και την τυποποιημένη βάση υλικών.

• Τυποποιημένο υλικό: χυτοχάλυβα SC42 σύμφωνα με το JIS G 5101 → C-Mn χυτοχάλυβα, ανοξείδωτο χάλυβα ή ειδικό χάλυβα.

• Υπολογισμένη μάζα: 15,1 έως 115 kg → χρήσιμη για χειρισμό, συσκευασία, εγκατάσταση και εκτίμηση φορτίου.

• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + epoxy shop primer για χυτοχάλυβα → οι επιφάνειες επαφής από ανοξείδωτο χάλυβα μπορούν να γυαλιστούν όταν απαιτείται.

• Εστίαση της κατασκευής: ομαλή επιφάνεια επαφής με σχοινί, ελεγχόμενη ποιότητα χύτευσης, προετοιμασία ζώνης συγκόλλησης και έλεγχο διαστάσεων.

Βασικές τεχνικές παραμέτρους

Οι διαστάσεις της κύριας σελίδας για το JIS F 2007 τύπου Α αγκυροβόλησης.

Η διάμετρος σχοινιού αναφοράς πρέπει να ελέγχεται σε σχέση με τη διάταξη αγκυροβολίας του σκάφους και τις προδιαγραφές του σχεδίου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το JIS F 2007 τύπου Α οβάλ άνοιγμα και το ονομαστικό μέγεθος 150 έως 500 σύμφωνα με τη διάμετρο του σχοινιού και το σχέδιο του δοχείου.

Βήμα 2: Επιβεβαιώστε το άνοιγμα του προπύργου, την ενίσχυση, το μήκος συγκόλλησης και τον διαθέσιμο χώρο εγκατάστασης πριν την παραγωγή.

Βήμα 3: Επιβεβαιώστε τις απαιτήσεις για το υλικό: χυτοχάλυβα SC42, χυτοχάλυβα C-Mn, ανοξείδωτο χάλυβα ή ειδικό χάλυβα.

Βήμα 4: Επιβεβαίωση της επεξεργασίας της επιφάνειας: αρχική επεξεργασία, τελική επικάλυψη ή γυαλισμένη επιφάνεια επαφής από ανοξείδωτο χάλυβα.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας ή επιθεώρηση μαρτύρων.

Βήμα 6: Παροχή ποσότητας, προορισμού, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Οβάλ άνοιγμα σχοινιού. Σώμα από χάλυβα. Ζυγισμένη δομή που τοποθετείται σε προπύργιο.

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Το ωοειδές άνοιγμα παρέχει μεγαλύτερο πέρασμα από το στρογγυλό σχοινί τύπου Β, το οποίο διευκολύνει την είσοδο σχοινιών όπου η γωνία της γραμμής αγκυροβολίας αλλάζει κατά μήκος του προπύργου.

• Οι επιφάνειες επαφής με το σχοινί επωφελούνται και εξομαλύνονται μετά το χύτεμα για να μειωθεί η τοπική επαφή και να προστατευθεί το σχοινί ή το σύρμα.

• Οι ενδείξεις χύτευσης ελέγχονται σύμφωνα με τα αποδεκτά κριτήρια χύτευσης για τα πλοία.

• Η έκταση του χυτού σώματος εντός 50 mm από τη ζώνη συγκόλλησης της δομής του πλοίου ελέγχεται ειδικά για να μειωθούν οι επιβλαβείς ενδείξεις που επηρεάζουν την ποιότητα της συγκόλλησης.

• Για τα ονομαστικά μεγέθη 150 έως 300, δίνεται ιδιαίτερη προσοχή στο λεπτότερο τοίχωμα και τις περιοχές που βρίσκονται δίπλα στην συγκόλληση, ώστε να μειωθεί ο κίνδυνος ρωγμών κατά τη συγκόλληση στο ναυπηγείο.

• Η αναθεώρηση με βάση το FEA μπορεί να χρησιμοποιηθεί για τον έλεγχο της κατανομής των πιέσεων γύρω από την άκρη ανοίγματος, τους πλευρούς και τις συγκολλημένες μεταβάσεις, όταν απαιτείται από το έργο.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2007-1976 → χρησιμοποιείται όταν η προδιαγραφή του έργου απαιτεί διαστάσεις σωλήνα αγκυροβολίας / αγκυροβολίας JIS.
• Τύπος: Τύπος Α οβάλ άνοιγμα → κατάλληλο για μεγαλύτερη διέλευση σχοινιού μέσα από ανοίγματα προπύργου.
• Ονομαστικό μέγεθος: 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → επιλέξτε ανάλογα με τη διάμετρο του σχοινιού, τη διάταξη του κύτους και τις απαιτήσεις σχεδιασμού.
• Υλικό: ΣΤ42 χυτοχάλυβα ως πρότυπο αναφοράς → μπορεί να συζητηθεί εναλλακτική χυτοχάλυβα ή ανοξείδωτο χάλυβα.
• Επεξεργασία επιφάνειας: Sa2.5 εκρήγνυνση + επίδειξη πρώτης ύλης από επωξικό εργοστάσιο → τελική επικάλυψη σύμφωνα με τις προδιαγραφές βάψης του δοχείου μετά την εγκατάσταση.
• Έλεγχος ζώνης συγκόλλησης: 50 mm γύρω από την διεπαφή συγκόλλησης → ελεγχόμενη για τη μείωση των επιβλαβών ενδείξεων κοντά στην περιοχή συγκόλλησης του ναυπηγείου.

Απαιτούμενη πιστοποίηση:Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κατηγορίας σύμφωνα με την σειρά → το πεδίο ελέγχου κατηγορίας πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Πώς Λειτουργεί

Bulwark opening alignment → Rope passes through oval chock → Smooth contact surface guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Εφαρμογές

Μικρά πλοία υπηρεσίας. ρυμουλκούμενα πλοία. βαρκάδες. εργασιακά πλοία. φορτηγά πλοία. δεξαμενόπλοια.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

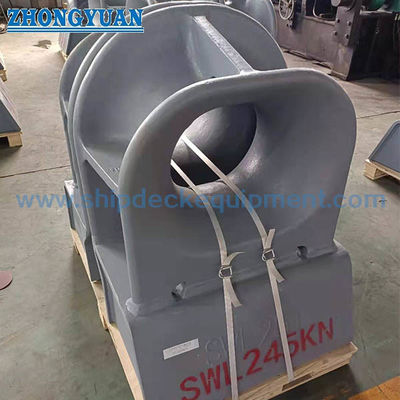

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται το σωστό μέγεθος αγκυροβόλησης τύπου Α;

Α1: Επιλέξτε το ονομαστικό μέγεθος σύμφωνα με τη διάμετρο του σχοινιού, τις διαστάσεις οβάλ ανοίγματος, τη διάταξη του προπύργου και το σχέδιο σχεδιασμού του σκάφους.

Ε2: Γιατί να επιλέξετε τον τύπο Α αντί για τον τύπο Β;

Α2: Ο τύπος Α χρησιμοποιεί μεγαλύτερο οβάλ άνοιγμα και καλύπτει μεγέθη έως 500, επομένως είναι πιο κατάλληλος όταν η διαδρομή σχοινίς χρειάζεται μεγαλύτερο μήκος εισόδου και το σκάφος έχει μεγαλύτερη διάταξη αγκυροβολής.

Ε3: Ποια σημεία ποιότητας θα πρέπει να ελέγχονται για τις ράβδους χάλυβα τύπου Α;

Α3: Τα βασικά σημεία περιλαμβάνουν τον έλεγχο των διαστάσεων, την ομαλή τελική επεξεργασία επαφής με σχοινί, τον έλεγχο των ενδείξεων χύτευσης, την προετοιμασία της ζώνης συγκόλλησης 50 mm και το πεδίο εφαρμογής του πιστοποιητικού σύμφωνα με τις απαιτήσεις του έργου.
