Πλάκα χάλυβα στο κατάστρωμα κατασκευασμένη από παναμικό χάλυβα JIS F 2017 τύπου AP για αγκυροβόληση πλοίων

Πλάκα χάλυβα στο κατάστρωμα κατασκευασμένη από παναμικό χάλυβα JIS F 2017 τύπου AP για αγκυροβόληση πλοίων

Επισκόπηση του προϊόντος

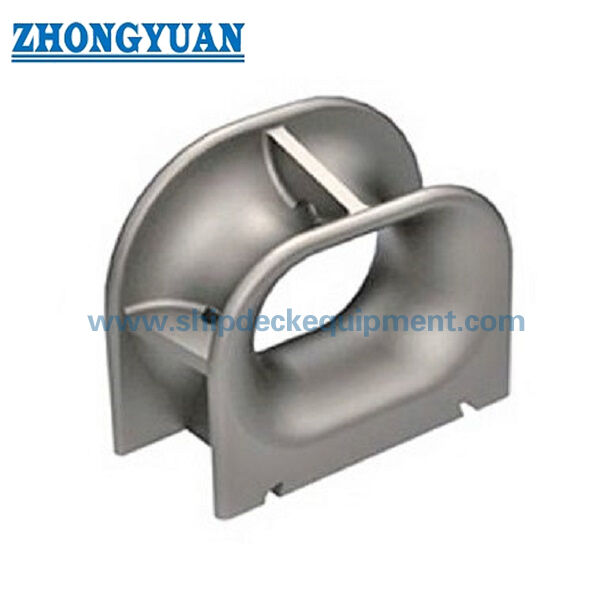

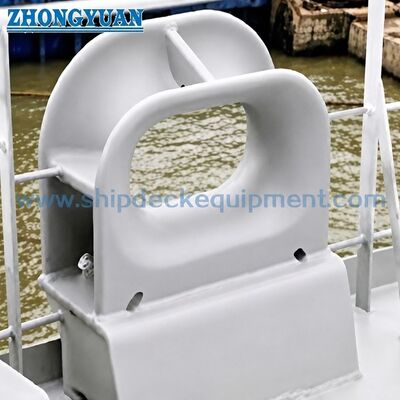

Το JIS F 2017 τύπου AP στο κατάστρωμα τοποθετημένο στο Παναμά είναι ένας οδηγός σχοινιών αγκυροβολίας κατασκευασμένος από ατσάλινη πλάκα που χρησιμοποιείται στα κατάστρωμα πλοίων όπου η γραμμή αγκυροβολίας χρειάζεται καθορισμένο κλειστό πέρασμα και ομαλή επιφάνεια επαφής σχοινιώνΗ σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια σιδερένια

Το JIS F 2017 Type AP είναι ένα κατασκευασμένο από χαλύβδινη πλάκα πίνακα του Παναμά που είναι διαθέσιμο σε δύο ονομαστικά μεγέθη, 310 και 360, για ρυθμίσεις καταστρώματος αγκυροβολής πλοίων.ο τύπος που κατασκευάζεται από χαλύβδινη πλάκα επικεντρώνεται στο ελεγχόμενο σχηματισμόΤελική ποιότητα υλικού, διαδικασία συγκόλλησης, ενίσχυση του καταστρώματος,και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθεί σύμφωνα με τις προδιαγραφές του έργου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Πλάκα από χάλυβα κατασκευασμένη από παναμαϊκό χάλυβα → κλειστό πεδίο σχοινιών στο κατάστρωμα για τις διατάξεις αγκυροβολίας πλοίων.

• Πρότυπο και τύπος: JIS F 2017-1982 Τύπος AP → αναφορά για την ονομασία τύπου AP, τις κύριες διαστάσεις και την επιλογή ονομαστικού μεγέθους.

• Ονομαστικό εύρος μεγεθών: 310 και 360 μόνο → κατάλληλο όταν το σχέδιο του σκάφους προσδιορίζει την κατασκευασμένη από ατσάλινη πλάκα AP εγκατάσταση στο κατάστρωμα.

• Οι κύριες διαστάσεις που παρέχονται: L, L1, L2, L3 και L4 → βασικές διαστάσεις για το σχεδιασμό ιστοσελίδας, τον έλεγχο της διάταξης του καταστρώματος και την επιβεβαίωση προσφοράς.

• Υπολογισμένο βάρος: 190 kg και 207 kg → χρήσιμο για χειρισμό, συσκευασία, διάταξη ανύψωσης κατά την εγκατάσταση και εκτίμηση φορτίου.

• Τύπος εγκατάστασης: Ζυγισμένη δομή κατάστρωμα → ενίσχυση κατάστρωμα, λεπτομέρειες συγκόλλησης και γωνία οδήγησης σχοινιού θα πρέπει να ελέγχονται πριν από την παραγωγή.

• Εστίαση της κατασκευής: σχηματισμός πλακών από χάλυβα, έλεγχος της κατασκευής μούχλας / πλέγματος, ομαλή επιφάνεια επαφής με σχοινί, ακρίβεια συγκόλλησης και προαιρετική αναθεώρηση FEA.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer ως αναφορά → τελική επίστρωση ή γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα μπορεί να συζητηθεί όταν ορίζεται.

Βασικές τεχνικές παραμέτρους

Μέγεθος κύριας σελίδας για το JIS F 2017 τύπου AP πλακέτα από χάλυβα κατασκευασμένο από χάλυβα παναμά, εκτός εάν αναφέρεται διαφορετικά.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την JIS F 2017 τύπου AP για τοποθετημένη στο κατάστρωμα πλακέτα από χάλυβα κατασκευασμένη με πίνακα του Παναμά και ονομαστικό μέγεθος 310 ή 360 σύμφωνα με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε την κατεύθυνση της γραμμής αγκυροβολίας, τη διάταξη του καταστρώματος και εάν η γωνία χρησιμοποιείται για νέα κατασκευή ή αντικατάσταση.

Βήμα 3: Επιβεβαίωση της διεπαφής συγκόλλησης καταστρώματος, της ενίσχυσης καταστρώματος, του διαθέσιμου χώρου εγκατάστασης και τυχόν απαιτήσεων εγκατάστασης στο ναυπηγείο.

Βήμα 4: Επιβεβαίωση της απαίτησης για το υλικό: ποιότητα πλάκας χάλυβα, επιλογή ανοξείδωτου χάλυβα ή ειδική απαίτηση για χάλυβα, εφόσον ισχύει.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: αρχική επεξεργασία, απαιτούμενη τελική επίστρωση, τσιμεντωμένο / βαμμένο φινίρισμα ή γυαλισμένη επιφάνεια από ανοξείδωτο χάλυβα, εφόσον ορίζεται.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση μαρτύρων ή άλλη απαίτηση του έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Steel plate fabricated body | Closed Panama rope opening | Smooth rope-contact surface | Deck welded base | Forming mold / jig-controlled geometry | Welded assembly interface | Shop primer or specified surface treatment

Πλεονεκτήματα κατασκευής, συγκόλλησης και μηχανικής

• Η κατασκευή από χαλύβδινη πλάκα είναι κατάλληλη για ελεγχόμενο σχηματισμό και συγκόλληση με συγκόλληση, όταν το σχέδιο του δοχείου προσδιορίζει τον τύπο AP του JIS F 2017 αντί για τον τύπο χύτευσης.

• Ο έλεγχος του καλούπιου και του τσιμπιδιού βοηθούν στη διατήρηση της μορφής ανοίγματος, του μήκους της βάσης και της επαναλαμβανόμενης διαμετρικής συνέπειας για τα δύο ονομαστικά μεγέθη AP.

• Οι επιφάνειες επαφής με σχοινιά πρέπει να επωμίζονται, να γδέρνονται και να εξομαλύνονται μετά την κατασκευή, ώστε να μειώνεται η τοπική επαφή και να προστατεύονται τα σχοινιά αγκυρώσεως.

• Η συγκολλημένη βάση του καταστρώματος επιτρέπει στον σχοινί να μεταφέρει την τοπική δύναμη επαφής με το σχοινί στη δομή του καταστρώματος. Η ενίσχυση του καταστρώματος και οι λεπτομέρειες συγκόλλησης θα πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Η προετοιμασία της συγκόλλησης γύρω από την περιοχή σύνδεσης του καταστρώματος πρέπει να ελέγχεται για να μειωθούν τα ελαττώματα που μπορεί να επηρεάσουν τη συγκόλληση στο ναυπηγείο και την αποδοχή της επιθεώρησης.

• Ο υπολογισμός και η βελτιστοποίηση της αντοχής με βάση το FEA μπορούν να χρησιμοποιηθούν όταν απαιτείται για την επανεξέταση της κατανομής των πιέσεων γύρω από το άνοιγμα, τις μεταβάσεις πλάκας και την περιοχή της συγκολλημένης βάσης.

• Η ποικιλία των δύο μεγεθών απλοποιεί την επιλογή για έργα όπου το σχέδιο του σκάφους έχει ήδη καθορίσει τον τύπο AP και τη διάταξη του κύριου καταστρώματος.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2017-1982 → χρησιμοποιείται όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί διαστάσεις τρυπών JIS τύπου AP Panama.

• Τύπος: AP → κατασκευασμένη διαμόρφωση από πλάκες χάλυβα που τοποθετούνται στο κατάστρωμα για εφαρμογές με τσουλήθρα.

• Ονομαστικό μέγεθος: 310 / 360 → επιλέξτε σύμφωνα με τη διάταξη αγκυροβολής του σκάφους και το σχέδιο σχεδίου.

• Κατασκευή: Χάλυβας πλακέτα κατασκευασμένο σώμα → σχηματισμός μούχλας / τσιγάρο έλεγχο και ζυγισμένη ποιότητα συναρμολόγησης είναι βασικά σημεία παραγωγής.

• Υλικό: Πρέπει να επιβεβαιωθεί η ποιότητα της πλάκας χάλυβα → Πριν από την προσφορά πρέπει να επιβεβαιωθεί η C-Mn χάλυβα, ανοξείδωτο χάλυβα ή ειδική χάλυβα.

• Εγκατάσταση: Ζυγισμένο κατάστρωμα → ενίσχυση κατάστρωμα, λεπτομέρειες συγκόλλησης και τοπική κατάσταση εγκατάστασης πρέπει να επιβεβαιώνονται με σχέδιο.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς → τελική επίστρωση ακολουθεί τις προδιαγραφές χρωματισμού του δοχείου ή τις απαιτήσεις του πελάτη.

• Ανασκόπηση FEA: Διατίθεται σύμφωνα με τις απαιτήσεις του έργου → χρησιμοποιείται για τον έλεγχο της συγκέντρωσης στρες και τη βελτιστοποίηση της τοπικής γεωμετρίας όταν απαιτείται.

• Απαιτήσεις πιστοποιητικού: Διατίθεται ανάλογα με το πεδίο εφαρμογής της παραγγελίας → η επιθεώρηση της κατηγορίας και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring rope approaches the deck chock → Rope passes through the closed Panama opening → Smooth fabricated contact surface guides the rope path → Local contact force is transferred through the welded base to the reinforced deck structure → Inspection and final coating are completed after installation

Εφαρμογές

Ωκεανικά πλοία. Φορτηγά πλοία. Τανκεροφόρα. Κοντέινερ πλοία. Φορτηγά χύδην. Σταθμοί αγκυροβολίας στο κατάστρωμα.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

ΕΡ1: Το JIS F 2017 τύπου AP παρέχει ένα τυποποιημένο SWL;

Α1: Όχι. Ο πίνακας JIS F 2017 Type AP παρέχει ονομαστικό μέγεθος, κύριες διαστάσεις και βάρος.Η επιλογή πρέπει να ελέγχεται σύμφωνα με τη διάταξη αγκυροβολίας του σκάφους., το μέγεθος του σχοινιού, το σχεδιαστικό φορτίο, την ενίσχυση του καταστρώματος, τις λεπτομέρειες συγκόλλησης και την απαίτηση έγκρισης του έργου.

Α2: Επιλέξτε ονομαστικό μέγεθος 310 ή 360 ανάλογα με το σχέδιο του σκάφους, τη διάταξη των σχοινιών αγκυρώσεως, τη διάταξη του καταστρώματος και τον διαθέσιμο χώρο εγκατάστασης.Ο προμηθευόμενος πίνακας είναι για την επιλογή των κύριων διαστάσεων και την επιβεβαίωση της προσφοράς.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε το πρότυπο, τον τύπο AP, το ονομαστικό μέγεθος, την ποιότητα του υλικού, την επεξεργασία της επιφάνειας, την ποσότητα, την απαίτηση πιστοποιητικού, το σχέδιο εγκατάστασης στο κατάστρωμα, τον προορισμό παράδοσης και τον απαιτούμενο χρόνο παράδοσης.Η επανεξέταση της FEA ή η επιθεώρηση μαρτύρων της κατηγορίας πρέπει να αναφέρεται εάν απαιτείται..
