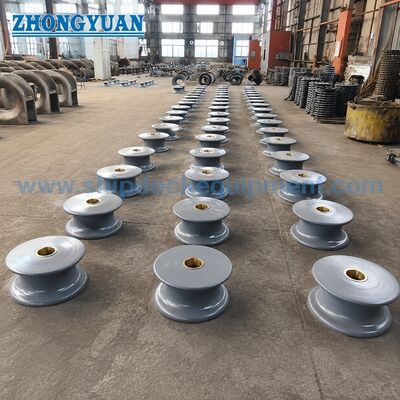

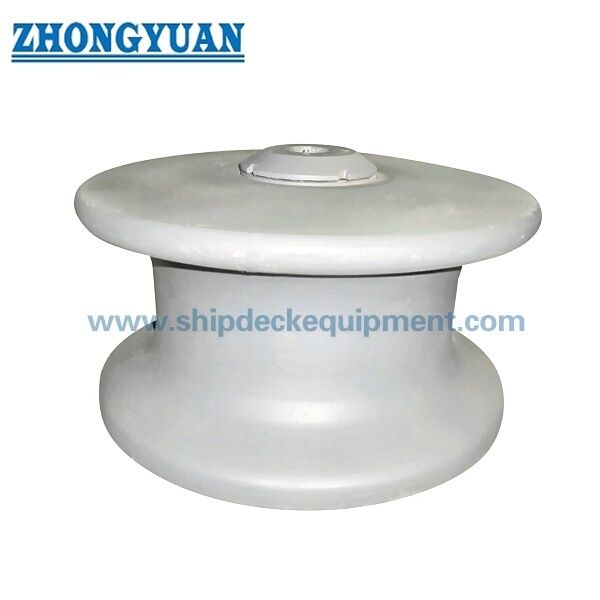

Θαλάσσιο χυτοσίδηρο αγκυροβόλο κουμπί. CB/T 3861 τύπου Β ανοιχτού τύπου μονότροχο.

Θαλάσσιο χυτοσίδηρο αγκυροβόλο κουμπί. CB/T 3861 τύπου Β ανοιχτού τύπου μονότροχο.

Επισκόπηση του προϊόντος

Το κουμπί κυλίνδρου χάλυβα χύτευσης τύπου Β CB/T 3861 είναι ένας ανοιχτός τύπου μονοκυλίνδρος που χρησιμοποιείται σε εξοπλισμό αγκυροβολίας πλοίων.Τοποθετείται σε θέσεις καθοδήγησης γραμμής αγκυροβολίας όπου η διάταξη του σκάφους απαιτεί περιστρεφόμενη επιφάνεια επαφής σχοινιών αντί για σταθερή άκρηΟ ρόλος βοηθά στην καθοδήγηση σχοινιών PP ή σχοινιών χάλυβα, μειώνει την τοπική τριβή και υποστηρίζει την ομαλότερη κίνηση σχοινιών κατά τη διάρκεια των εργασιών αγκυροβολίας, μετατόπισης και αγκυροβολίας λιμανιού.

Η παρούσα σελίδα καλύπτει κυλίνδρους τύπου Β με διάμετρο 150 mm έως 450 mm με SWL από 127 kN έως 617 kN σύμφωνα με τον παρατεταμένο πίνακα παραμέτρων.Η παρεχόμενη τεχνική απαίτηση ορίζει ότι ο συναρμολογημένος κυλίνδρος πρέπει να αντέχει σε οριζόντιο φορτίο ίσο με το διπλάσιο του SWL χωρίς μόνιμη παραμόρφωση., ρωγμές ή άλλα ελαττώματα που επηρεάζουν την αντοχή, και το σύνολο κυλίνδρων πρέπει να περιστρέφεται ευέλικτα χωρίς να μπλοκάρει.η διαμετρική εναλλακτικότητα πρέπει να επιβεβαιώνεται με σχέδιο όταν απαιτείται αντικατάσταση.

Γρήγορες προδιαγραφές

• Πρότυπο και τύπος: CB/T 3861 τύπου Β ανοιχτού τύπου → κατάλληλο για τυποποιημένες ρυθμίσεις ρυμουλκούμενων-κουμπιών αγκυροβολίας πλοίων με ένα περιστρεφόμενο ρυμουλκό.

• Περιοχή διαμέτρου κυλίνδρου: 150 έως 450 mm → επιλέξτε ανάλογα με το μέγεθος του σχοινιού, το SWL και την διαθέσιμη διάταξη σταθμού αγκυροβολίας.

• εύρος SWL: 127 έως 617 kN → χρησιμοποιείται ως βάση φορτίου προϊόντος για την επαλήθευση της οριζόντιας αντοχής· δεν πρόκειται για φορτίο σπάσματος σχοινιών.

• Μέγιστη διάμετρος καλωδίου: σχοινί PP 32 έως 80 mm / σχοινί χάλυβα 16 έως 44 mm → αρχική αναφορά συμβατότητας για την επιλογή σχοινιού.

• Αναφορά σχοινιών από χάλυβα: 1770 MPa, 6×37 → χρησιμοποιήστε τις προδιαγραφές σχοινιών του έργου για να επιβεβαιώσετε την τελική επιλογή.

• Απόδοση συναρμολόγησης: οριζόντια χωρητικότητα φορτίου 2 × SWL χωρίς μόνιμη παραμόρφωση, ρωγμές ή ελαττώματα που επηρεάζουν την αντοχή σύμφωνα με τις παρεχόμενες απαιτήσεις.

• Απαιτήσεις περιστροφής: ο συναρμολογημένος κυλίνδρος πρέπει να περιστρέφεται ελεύθερα χωρίς παρεμβολές → σημαντική για την προστασία του σχοινιού και την επιθεώρηση συντήρησης.

• Επιλογές ρουλεμάντων/αγκάθων: από ανοξείδωτο χάλυβα, χαλκό ή χάλκινο → επιλέγονται ανάλογα με την έκθεση στη διάβρωση, το σχέδιο συντήρησης και τις απαιτήσεις του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση CB/T 3861 τύπου Β ανοιχτού τύπου και απαιτούμενης διαμέτρου κυλίνδρου D από 150 έως 450 mm.

Βήμα 2: Ελέγξτε το απαιτούμενο SWL, τον τύπο σχοινιού και τη μέγιστη διάμετρο του σχοινιού.

Βήμα 3: Επιβεβαίωση της απαίτησης υλικού, όπως χυτοσίδηρο, χυτοσίδηρο από ανοξείδωτο χάλυβα ή άλλο συγκεκριμένο υλικό του έργου.

Βήμα 4: Επιβεβαιώστε το υλικό του ρουλεμάνου ή του καλαμποκιού, όπως ανοξείδωτο χάλυβα, χαλκό ή χαλκό, και επιβεβαιώστε αν απαιτείται πρόσβαση λιπαρών υλών από το σχέδιο συντήρησης.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση με epoxy primer, γκάλβωση, γυαλισμός για ανοξείδωτα μέρη ή προσαρμοσμένο σύστημα επίχρισής.

Βήμα 6: Παροχή ποσότητας, τύπου σκάφους, θέσης εγκατάστασης, απαίτησης της εταιρείας ταξινόμησης, σχεδίου ή φωτογραφίας αναφοράς, προορισμού παράδοσης και απαιτούμενου χρόνου παράδοσης.

Δομή

Ανοιχτό τύπου μονοτροχείο. Σώμα κυλίνδρου χυτοχάλυβα. Διατάξη κυλίνδρου / καρφίτσα.χάλκινο ή χάλκινο ρουλεμάνιο/τοξοφόρο επιλογή. σημείο συντήρησης λιπαντικού. βάση / δομή υποστήριξης σύμφωνα με το σχέδιο.

Πλεονεκτήματα σχεδιασμού, φόρτωσης και συντήρησης

• Ο μονός περιστρεφόμενος ρόλος παρέχει μια ελεγχόμενη επιφάνεια επαφής με το σχοινί και συμβάλλει στη μείωση της τριβής στη σύγκριση με μια σταθερή άκρη οδηγού σχοινιού.

• Το εύρος τύπου Β καλύπτει το SWL 127 έως 617 kN, παρέχοντας διάφορα τυποποιημένα μεγέθη για διαφορετικές διαταγές σταθμών αγκυροβολίας και διαμέτρους σχοινιών.

• Η προμηθευόμενη απαίτηση απόδοσης χρησιμοποιεί μια οριζόντια κατάσταση φορτίου 2 × SWL, βοηθώντας τα ναυπηγεία να ελέγξουν την συναρμολόγηση κυλίνδρων κατά της μόνιμης παραμόρφωσης, των ρωγμών και των ελαττωμάτων που επηρεάζουν την αντοχή.

• Η ελεύθερη περιστροφή μετά την συναρμολόγηση αποτελεί βασικό σημείο ελέγχου.

• Μπορείτε να επιλέξετε επιλογές από ανοξείδωτο χάλυβα, χαλκό ή μπρούντζο για να ταιριάζετε με την έκθεση στη διάβρωση, την πρακτική λίπανσης και την προτίμηση συντήρησης.

• Η πρόσβαση σε λιπαρές ουσίες υποστηρίζει την τακτική λίπανση ώστε ο ρόλος να μπορεί να συνεχίσει να κινείται ομαλά στη ναυτιλία.

• Η επιφάνεια χύτευσης, η ακτίνα επαφής με το σχοινί, η προσαρμογή του άξονα και η προετοιμασία της επικάλυψης θα πρέπει να ελέγχονται προσεκτικά, επειδή επηρεάζουν άμεσα την προστασία του σχοινίου, την περιστροφή και την αποδοχή της επιθεώρησης.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 3861 → χρησιμοποιείται όταν η προδιαγραφή του σκάφους ή το σχέδιο του ναυπηγείου απαιτεί αυτό το κινεζικό πρότυπο θαλάσσιων κυλίνδρων.

• Τύπος: Τύπος Β ανοικτός τύπου → μονάδα εκτεθειμένων κυλίνδρων για την καθοδήγηση της γραμμής αγκυροβολίας.

• Διάμετρος κυλίνδρου: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → επιλέξτε ανάλογα με το SWL, τη διάμετρο του σχοινιού και το χώρο εγκατάστασης.

• SWL: 127 έως 617 kN → αναφορά της ονομαστικής φόρτωσης του προϊόντος από τον παρασχεμένο πίνακα· όχι SWL ανύψωσης και όχι φορτίο σπάσματος σχοινιού.

• Εφαρμόσιμο σχοινί: σχοινί PP και σχοινί χάλυβα → αναφορά σχοινίου χάλυβα στον πίνακα είναι 1770 MPa, 6×37.

• Υλικό: Χάλυβας χύτευσης ως βάση προϊόντος → Χάλυβας χύτευσης από ανοξείδωτο χάλυβα και άλλες επιλογές υλικών που αναφέρονται πρέπει να επιβεβαιώνονται με σχέδιο και προδιαγραφή σχεδίου.

• Ρυθμιστικά ελαστικά: από ανοξείδωτο χάλυβα, χαλκό ή χάλκινο → επιλέγονται σύμφωνα με την αντοχή στη διάβρωση και τις απαιτήσεις λιπαντικής.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρηκτικά + επωξιοειδές γκρεμιστικό, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → η τελική επικάλυψη πρέπει να ακολουθεί τις προδιαγραφές επικάλυψης δοχείου.

• Απαιτήσεις πιστοποιητικού: Πιστοποιητικό κατασκευαστή ή πιστοποιητικό κατηγορίας σύμφωνα με την παραγγελία → το πεδίο ελέγχου κατηγορίας πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

Εφαρμογές

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού, τις απαιτήσεις επαλήθευσης φορτίου και τη διαδικασία έγκρισης από την κοινωνία κατηγοριών.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς πρέπει να επιλέγεται το σωστό μέγεθος κυλίνδρου CB/T 3861 τύπου Β;

Α1: Επιλέξτε τη διάμετρο του κυλίνδρου σύμφωνα με την απαιτούμενη διάμετρο SWL, σχοινιού PP ή σχοινιού χάλυβα, το χώρο εγκατάστασης και το σχέδιο της διάταξης αγκυρώσεως του σκάφους.Το SWL και η μέγιστη διάμετρος του καλωδίου πρέπει να ελέγχονται πριν από την προσφορά.

Ε2: Είναι το SWL στον πίνακα το ίδιο με το φορτίο σπάσματος σχοινιού ή το SWL ανύψωσης;

Α2: Όχι. Το αναφερόμενο SWL είναι η αναφορά για την ικανότητα φόρτωσης του προϊόντος για το κουμπί ρολ αγκυροβόλησης. Δεν πρέπει να θεωρείται φορτίο σπάσματος σχοινιών, σχοινιών MBL ή εξοπλισμού ανύψωσης SWL.

Ε3: Τι πρέπει να ελέγχεται πριν από την παραγωγή ή την επιθεώρηση κατηγορίας;

Α3: Επιβεβαιώστε τον τυποποιημένο τύπο, το μέγεθος, την ποιότητα του υλικού, το υλικό ρυμούλκου ή του θάμνου, την επεξεργασία της επιφάνειας, το σχέδιο, το πεδίο της επιθεώρησης και την απαίτηση πιστοποίησης.Εάν απαιτείται πιστοποιητικό κατηγορίας ή επιθεώρηση με μάρτυρες, θα πρέπει να επιβεβαιωθεί πριν από την προσφορά.
