ISO7061 Τύπος Β Αλουμινένιο Λιμενικό Δρόμο με Αντιγλιστρούμενα Βήματα Ναυτικό Εξοπλισμό
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπα:: | ISO 7061:2015 | Τύποι:: | Περπατητήριος διάδρομος για βήματα με τόξο τύπου Β που δεν γλιστράει· |
|---|---|---|---|
| Υλικό:: | Αλουμίνιο | Βήμα:: | βήματα αγωγού αντιστροφής· |
| Υψόμετρο χειροπέδου:: | τουλάχιστον 1000 mm ομοιόμορφα διαχωρισμένα, | Κανονικό μήκος:: | Από 2 έως 9 m με αυξήσεις 0,5 m· άνω των 9 m με αυξήσεις 1 m. |
| Καθαρό πλάτος:: | 600 mm· | Γωνία χρήσης:: | 0-55°· |
| Σχεδιαστικό φορτίο:: | 735 N σε κάθε βήμα· | Επεξεργασία επιφάνειας:: | Επεξεργασία με ανωτική οξείδωση· |
| Πιστοποιητικά κατηγορίας:: | EU MED, έγκριση τύπου EC, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Επισημαίνω: | δίοδος ακτών του ISO 7061,δίοδος ακτών αργιλίου,θαλάσσια δίοδος ακτών |
||
Περιγραφή προϊόντων
ISO7061 Τύπος Β Αλουμινένιο Λιμενικό Δρόμο με Αντιγλιστρούμενα Βήματα Ναυτικό Εξοπλισμό
Περιγραφή:
Το αλουμινένιο λιμενικό διάδρομο τύπου Β ISO7061 με αντρουλίστικα σκαλιά έχει σχεδιαστεί για να μεταφέρεται επί των πλοίων, ώστε να παρέχει ελαφρύ, βολικό και ασφαλές μέσο πρόσβασης από το πλοίο στην ακτή,για χρήση κυρίως από το πλήρωμα του πλοίουΗ επιφάνεια των αντιγλιστρών σκαλοπατιών έχει σχεδιαστεί απευθείας ως άκρο αψίδας αντιγλιστρών σκαλοπατιών για την τοποθέτηση των πλευρικών ράβδων και της υποστήριξης φορτίου, της οποίας η κάτω πλευρά είναι εξοπλισμένη με μια επιφάνεια προστασίας,με μέγιστο βαθμό κλίσης 55° από την οριζόντιαΟι διάδρομοι αυτοί μπορούν επίσης να χρησιμοποιηθούν για πρόσβαση από πλοίο σε πλοίο όταν οι συνθήκες είναι ευνοϊκές.
Βασικές τεχνικές προδιαγραφές:
- Πρότυπο: ISO7061:2015;
- Τύποι: Περπατητήριος διάδρομος αδιάβροχων σκαλοπατιών τόξου τύπου Β.
- Υλικό: αλουμίνιο.
- Βήμα: βήματα πύλης αντιστροφής.
- Διάμετρο: 600 mm.
- Υψόμετρο χειροπέδου: τουλάχιστον 1000 mm με ομοιόμορφη απόσταση μεταξύ τους.
- Ονομαστικό μήκος: 2 m έως 9 m με αυξήσεις 0,5 m· πάνω από 9 m με αυξήσεις 1 m· μήκος προσαρμόζεται
- γωνία χρήσης: 0-55°·
- Δοκιμαστικό φορτίο: 735 N σε κάθε βήμα.
- Επεξεργασία επιφάνειας: θεραπεία ανοδικής οξείδωσης.
- Πιστοποιητικά κατηγορίας: EU MED, έγκριση τύπου ΕΚ, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Βασικές τεχνικές παραμέτρους:
| Διάταξη | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Διάμετρος καθαρής διάμετρος (mm) | 600 | |||||||||||||
| Παράγοντας ασφάλειας | 2 για την ανθεκτική τάση 0,2 % του χρησιμοποιούμενου κράματος αλουμινίου | |||||||||||||
| Βήματα |
διαχωρίζονται σε τακτικά διαστήματα 300 mm έως 400 mm κατά μήκος. ελάχιστο ύψος 30 mm πάνω από το κατάστρωμα· τα σκαλιά από σκληρό ξύλο πρέπει να έχουν ελάχιστο πλάτος διατομής 40 mm σε επαφή με την επιφάνεια |
|||||||||||||
| Στάγκονς | με μέγιστο επιτρεπόμενο διάστημα 1 500 mm | |||||||||||||
|
Χάντραϊλ και ενδιάμεσα Οδηγούς
|
Κεραυνός και 2 ενδιάμεσοι οδηγοί α) συνεχές και επαρκώς σφιγμένο σύρμα από σιζάλ, μανίλα, πολυπροπυλένιο ή πλαστικό, ελάχιστη διάμετρος σχοινιού 16 mm· β) συνεχής άκαμπτη στερεή ή κούφια διάτρηση από αλουμίνιο |
|||||||||||||
| μήκος σκάλας, Α |
Σκάλα πλάτος |
Φρέμα σκάλας ύψος |
Απόσταση μεταξύ βήματα |
Φρέμα σκάλας αντίσταση στροφής |
Πλατεία Χόγκινγκ |
Πλατεία Σβήσιμο |
| Λ/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5L/1000 | 1,0L/1000 |

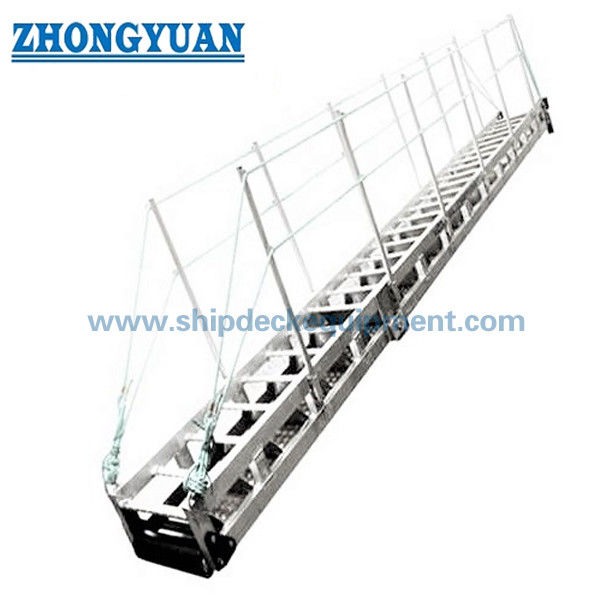

Σχέδιο ISO 7061 Τύπου Β Αλουμινίου Περπατητήρα Ακτή με Αντιστροπικά Βήματα Ναυτικό Εξοπλισμό
