Εξώπορτα Θαλάσσης Τύπου C Πολλαπλών Μπουλονιών GB 11628 | 450 & 600 mm Πρόσβαση Καθαρισμού

Κάλυμμα φρεατίου τύπου C τύπου C GB 11628 με πολλαπλά μπουλόνια | Καθαρισμός 450 & 600 mm

Επισκόπηση προϊόντος

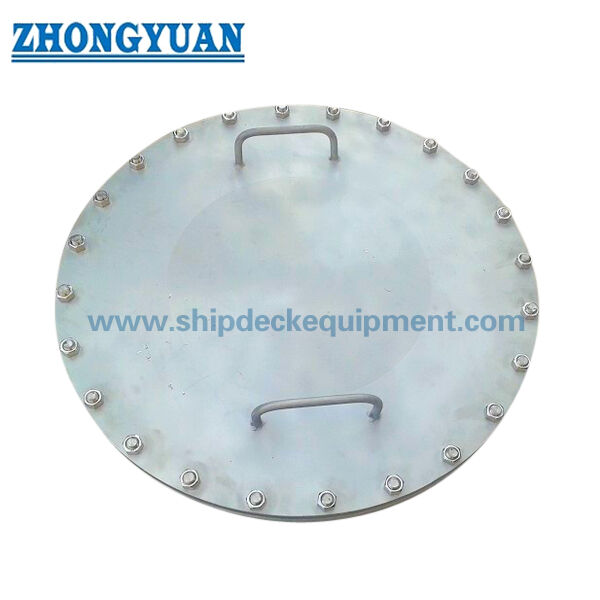

Το κάλυμμα φρεατίου τύπου C τύπου C GB 11628 με πολλαπλά μπουλόνια είναι ένα στρογγυλό, χαμηλού προφίλ κλειστό άνοιγμα με μπουλόνια για στεγανά ή αεροστεγή ανοίγματα σε χαλύβδινες κατασκευές πλοίων. Μπορεί να τοποθετηθεί σε κορυφές δεξαμενών, καταστρώματα, διαφράγματα, πάνελ καλυμμάτων καταπακτών, όρια κενών χώρων ή καθορισμένα ανοίγματα καθαρισμού όπου το εγκεκριμένο σχέδιο του σκάφους απαιτεί αφαιρούμενο κάλυμμα αντί για αρθρωτή καταπακτή πρόσβασης.

Η διάταξη αποτελείται από πλάκα καλύμματος, συγκολλημένο δακτύλιο στήριξης ή έδρασης, συνεχή φλάντζα, κοχλίες ή μπουλόνια, ροδέλες και παξιμάδια. Πολλαπλά στοιχεία στερέωσης M20 κατανέμουν τη συμπίεση της φλάντζας γύρω από την κυκλική επιφάνεια στεγανοποίησης. Η σωστή επιλογή απαιτεί επιβεβαίωση των διαστάσεων του παλαιού τύπου C, του ορίου εγκατάστασης, της σχεδιαστικής στάθμης υγρού ή πίεσης, του πάχους της πλάκας, της συμβατότητας της φλάντζας, του υλικού των στοιχείων στερέωσης, της περιβάλλουσας ενίσχυσης και του απαιτούμενου πεδίου επιθεώρησης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Στρογγυλό κάλυμμα φρεατίου τύπου C με πολλαπλά μπουλόνια → παρέχει αφαιρούμενη πρόσβαση για καθαρισμό ή επιθεώρηση με διάταξη χαμηλού προφίλ στο κατάστρωμα ή στο διάφραγμα.
• Παλαιό πρότυπο: GB 11628-1989 → κατάλληλο για αντικατάσταση, επισκευή ή σχέδια έργων που προσδιορίζουν συγκεκριμένα την παλαιότερη κινεζική ονομασία τύπου C.
• Τρέχουσα αναφορά προτύπου: GB/T 43383-2023 / ISO 5894:2018 → πρέπει να ελέγχεται για νέα έργα· η διαστατική εναλλαξιμότητα με τον παλαιό σχεδιασμό τύπου C δεν είναι εγγυημένη.
• Ονομαστικά μεγέθη ανοίγματος: 450 mm και 600 mm → επιλέξτε ανάλογα με τον σκοπό πρόσβασης, τον χώρο για το προσωπικό ή τα εργαλεία καθαρισμού και τη διάταξη του σκάφους.
• Εξωτερική διάμετρος δακτυλίου στήριξης D1: 620 mm ή 770 mm → καθορίζει τον απαιτούμενο δομικό χώρο, την περίμετρο συγκόλλησης και την απόσταση από κοντινά ενισχυτικά στοιχεία.
• Πάχος πλάκας καλύμματος s: 4-12 mm για D450 και 6-14 mm για D600 → το τελικό πάχος ακολουθεί την ονομασία του προτύπου και το εγκεκριμένο φορτίο ορίου.
• Διάταξη στερέωσης: M20 με 20 μπουλόνια για D450 ή 26 μπουλόνια για D600 → παρέχει κατανεμημένη συμπίεση φλάντζας και απαιτεί ελεγχόμενη σύσφιξη.
• Ονομαστική μάζα: 32,03-79,192 kg → χρήσιμο για σχεδιασμό χειρισμού και μεταφοράς· η πραγματική μάζα εξαρτάται από το υλικό, το υλικό στερέωσης και το τελικό σχέδιο.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε εάν η παραγγελία είναι αντικατάσταση τύπου C GB 11628-1989 ή νέο έργο που απαιτεί GB/T 43383-2023, ISO 5894:2018, πρότυπο ναυπηγείου ή εγκεκριμένο σχέδιο ταξινόμησης.

Βήμα 2: Επιβεβαιώστε το ονομαστικό άνοιγμα D450 ή D600, το πάχος του καλύμματος, τη διάμετρο του δακτυλίου στήριξης, τον διαθέσιμο χώρο εγκατάστασης και εάν το κάλυμμα πρέπει να είναι επίπεδο, εσοχή, επιφανειακά τοποθετημένο ή μόνο χαμηλού προφίλ.

Βήμα 3: Παρέχετε την ακριβή θέση εγκατάστασης: κορυφή δεξαμενής, άνω κατάστρωμα, διάφραγμα, κύριο πάνελ καλυμμάτων καταπακτών, κενός χώρος, άνοιγμα καθαρισμού χώρου φορτίου ή άλλο όριο. Δηλώστε το υγρό υπηρεσίας και τη σχεδιαστική στάθμη υγρού ή πίεση, όπου ισχύει.

Βήμα 4: Επιβεβαιώστε τα υλικά του καλύμματος, του δακτυλίου έδρασης, των κοχλιών/μπουλονιών, των παξιμαδιών, των ροδελών και της φλάντζας. Για ανοξείδωτο υλικό στερέωσης σε ανθρακούχο χάλυβα, επιβεβαιώστε την απαιτούμενη μέθοδο απομόνωσης και ελέγχου διάβρωσης.

Βήμα 5: Επιβεβαιώστε την προετοιμασία επιφάνειας, την απαίτηση επίστρωσης ή στίλβωσης, τη συμβατότητα της φλάντζας, τη διαδικασία σύσφιξης των μπουλονιών, τη μέθοδο δοκιμής στεγανότητας, την ιχνηλασιμότητα υλικών και το πεδίο επιθεώρησης κλάσης.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο εγκατάστασης, φωτογραφίες και διαστάσεις υπάρχοντος καλύμματος για εργασίες αντικατάστασης, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Στρογγυλή πλάκα καλύμματος | Συγκολλημένος δακτύλιος στήριξης ή έδρασης | Συνεχής φλάντζα στεγανοποίησης | Κοχλίες ή μπουλόνια M20 | Παξιμάδια και ροδέλες | Προαιρετικό χαρακτηριστικό ανύψωσης ή χειρισμού σύμφωνα με το σχέδιο | Αστάρι, γαλβάνισμα, στίλβωση ή επίστρωση έργου

Πλεονεκτήματα Στεγανοποίησης, Στερέωσης & Εγκατάστασης

• Η κυκλική διάταξη πολλαπλών μπουλονιών κατανέμει τη δύναμη σύσφιξης γύρω από τη φλάντζα και μειώνει την εξάρτηση από ένα ή δύο τοπικά σημεία στερέωσης.
• Μια επίπεδη ή χαμηλού προφίλ διάταξη ελαχιστοποιεί την παρεμβολή στον χειρισμό φορτίου, τον καθαρισμό, τις διαδρομές πεζοπορίας ή τον εξοπλισμό πάνω από το άνοιγμα· η τελική προβολή των παξιμαδιών και των κοχλιών πρέπει να ελέγχεται στο σχέδιο.
• Το αφαιρούμενο κάλυμμα παρέχει πλήρη πρόσβαση στο ονομαστικό άνοιγμα για καθαρισμό δεξαμενής, επιθεώρηση, αφαίρεση απορριμμάτων ή συντήρηση χωρίς να προσθέτει χώρο για άρθρωση.
• Η επιφάνεια στεγανοποίησης, η αυλάκωση ή η περιοχή έδρασης της φλάντζας και η επιπεδότητα του δακτυλίου στήριξης ελέγχονται για να υποστηρίξουν συνεχή επαφή της φλάντζας μετά τη συγκόλληση και την τελική σύσφιξη.
• Ο συγκολλημένος δακτύλιος μεταφέρει την πίεση του ορίου και τα τοπικά φορτία χειρισμού στην περιβάλλουσα κατασκευή του καταστρώματος, της κορυφής της δεξαμενής, του διαφράγματος ή του καλύμματος της καταπακτής· η περιβάλλουσα ενίσχυση παραμένει ευθύνη του σχεδιαστή του σκάφους.
• Μεμονωμένα στοιχεία στερέωσης μπορούν να επιθεωρηθούν και να αντικατασταθούν κατά τη διάρκεια της χρήσης. Μια ακολουθία σύσφιξης σε σταυρωτή διάταξη βοηθά στην ανάπτυξη πιο ομοιόμορφης συμπίεσης της φλάντζας και πρέπει να ακολουθεί την εγκεκριμένη διαδικασία.
• Οι συνδυασμοί υλικών μπορούν να επιλεγούν για θαλασσινό νερό, γλυκό νερό, λάδι, κατάλοιπα φορτίου ή έκθεση στις καιρικές συνθήκες, υπό την προϋπόθεση επαληθευμένης συμβατότητας φλάντζας και απαιτήσεων ελέγχου διάβρωσης.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: GB 11628-1989 Τύπος C → παλαιά διαστατική βάση για καθορισμένες εργασίες αντικατάστασης ή επισκευής.
• Τρέχουσα Αναφορά: GB/T 43383-2023 / ISO 5894:2018 → χρήση για έλεγχο προτύπου νέων έργων· μην υποθέτετε άμεση διαστατική εναλλαξιμότητα.
• Μέγεθος Ανοίγματος: D450 / D600 mm → επιλέξτε ανάλογα με την εργασία πρόσβασης και την εγκεκριμένη διάταξη σκάφους.
• Διάμετρος Δακτυλίου Στήριξης: D1 620 / 770 mm → επιβεβαιώστε την περιβάλλουσα περιοχή πλάκας, την πρόσβαση συγκόλλησης και την απόσταση από τα ενισχυτικά στοιχεία.
• Πάχος Πλάκας Καλύμματος: 4-14 mm σε όλο το εύρος που παρέχεται → επιλέξτε μόνο από την ισχύουσα γραμμή μεγέθους και το εγκεκριμένο σχέδιο.
• Στοιχεία Στερέωσης: M20, 20 ή 26 τεμάχια → πρέπει να επιβεβαιωθεί ο βαθμός υλικού, ο τύπος σπειρώματος, το μήκος κοχλία, ο τύπος ροδέλας και η απαίτηση σύσφιξης.
• Υλικό Καλύμματος και Δακτυλίου: Μαλακός χάλυβας ή ανοξείδωτος χάλυβας → ακριβής βαθμός και διαδικασία συγκόλλησης σύμφωνα με τις απαιτήσεις του έργου.
• Φλάντζα: Buna-N, νεοπρένιο ή υλικό που έχει οριστεί στο έργο → η επιλογή εξαρτάται από λάδι, θαλασσινό νερό, γλυκό νερό, κατάλοιπα φορτίου, θερμοκρασία και χημικά καθαρισμού.
• Επεξεργασία Επιφάνειας: Εκτόξευση Sa 2½ + ασταρι εργαστηρίου εποξειδικής ρητίνης, γαλβάνισμα, στίλβωση ή σύστημα έργου → πρέπει να επιβεβαιωθεί η συμβατότητα με τη συγκόλληση εγκατάστασης και την τελική επίστρωση του σκάφους.
• Πεδίο Στεγανότητας και Πιστοποιητικού: Σύμφωνα με το εγκεκριμένο ITP και τις απαιτήσεις του έργου → διαθέσιμο κατόπιν αιτήματος και υπό την προϋπόθεση έγκρισης κλάσης ή συμμετοχής επιθεώρησης.

Πώς Λειτουργεί

Το κάλυμμα τοποθετείται πάνω από τον συγκολλημένο δακτύλιο έδρασης → Η φλάντζα έρχεται σε επαφή με τη συνεχή επιφάνεια στεγανοποίησης → Τα στοιχεία στερέωσης M20 σφίγγονται σε σταυρωτή διάταξη → Η κατανεμημένη συμπίεση κλείνει τη διαδρομή διαρροής νερού ή λαδιού → Τα στοιχεία στερέωσης αφαιρούνται όταν απαιτείται πρόσβαση για καθαρισμό ή επιθεώρηση

Εφαρμογές

Πρόσβαση στην κορυφή δεξαμενής | Άνοιγμα επιθεώρησης άνω καταστρώματος | Φρεάτιο διαφράγματος από χάλυβα | Άνοιγμα καθαρισμού καλύμματος καταπακτής | Πρόσβαση καθαρισμού σιτηρών ή ξηρού φορτίου | Επιθεώρηση κενών χώρων | Πρόσβαση δεξαμενής έρματος ή υπηρεσίας υπό εγκεκριμένη πίεση | Γενικά φορτηγά πλοία | Χύδην μεταφορείς | Δεξαμενόπλοια | Σκάφη εργασίας | Έργα επισκευής και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά υλικών, επιθεώρηση διαστάσεων, αρχεία συγκόλλησης, αρχεία επίστρωσης, τεκμηρίωση δοκιμής στεγανότητας και επιθεώρηση ταξινόμησης μπορούν να διευθετηθούν σύμφωνα με τις απαιτήσεις του έργου, το εγκεκριμένο σχέδιο και την συμφωνημένη κλίμακα επιθεώρησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το GB 11628-1989 ακόμα το τρέχον πρότυπο για νέα φρεάτια πλοίων;

Α1: Όχι. Είναι ένα παλαιό πρότυπο και παραμένει σχετικό όταν ένα υπάρχον σκάφος, σχέδιο επισκευής ή παραγγελία αντικατάστασης αναφέρει συγκεκριμένα το GB 11628 Τύπος C. Νέα έργα πρέπει να επιβεβαιώσουν το τρέχον πρότυπο ή το εγκεκριμένο σχέδιο ναυπηγείου πριν από την παραγωγή.

Ε2: Σημαίνει το "επίπεδο" ότι κανένα μπουλόνι ή παξιμάδι δεν προεξέχει πάνω από την περιβάλλουσα πλάκα;

Α2: Όχι αυτόματα. Ο τύπος C είναι μια διάταξη με μπουλόνια χαμηλού προφίλ ή επίπεδης τοποθέτησης, αλλά η τελική προβολή εξαρτάται από τη λεπτομέρεια του δακτυλίου έδρασης, την εσοχή του καλύμματος, το μήκος του κοχλία, τη διάταξη των παξιμαδιών και το σχέδιο εγκατάστασης. Το απαιτούμενο τελικό επίπεδο πρέπει να δηλώνεται στην ερώτηση.

Ε3: Μπορεί αυτό το κάλυμμα να χρησιμοποιηθεί σε οποιαδήποτε δεξαμενή ή όριο πίεσης;

Α3: Προορίζεται για εφαρμογές φρεατίων στεγανών ή αεροστεγών σε πλοία, όχι για λέβητες ή δοχεία πίεσης. Η χρήση στη δεξαμενή, η στάθμη υγρού, η πίεση δοκιμής, το υλικό, η φλάντζα, το πάχος της πλάκας, η περιβάλλουσα κατασκευή και η έγκριση κλάσης πρέπει να επιβεβαιωθούν για την πραγματική εγκατάσταση.
