Υποδοχών συγκόλλησης τοποθετήσεις σωληνώσεων υψηλών τετραγωνικές υδραυλικές φλαντζών θαλάσσιες
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Υλικό: | Σφυρηλάτηση από κράμα χάλυβα, σφυρηλάτηση χάλυβα C-Mn, σφυρηλάτηση από ανοξείδωτο χάλυβα 304L, 316L | Πρότυπα: | JIS F 7806-1996 |
|---|---|---|---|
| Τύπος: | Τύπος συγκόλλησης υποδοχών | Ονομαστικές Διαμέτρους DN: | 15-80mm |
| Τύπος Υγρού και Μέσου: | Ατμός, γλυκό νερό, θαλασσινό νερό έρματος, μαζούτ, πετρέλαιο ντίζελ, λιπαντικό, γραμμή αέρα, καυσαέρ | Μέγιστη πίεση εργασίας: | 28Mpa & 35Mpa |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Έγκριση τύπου κ.λπ. | ||
| Επισημαίνω: | Τετραγωνική θαλάσσια φλάντζα,Υποδοχή που ενώνει στενά την υδραυλική φλάντζα,θαλάσσια υψηλή φλάντζα |
||
Περιγραφή προϊόντων

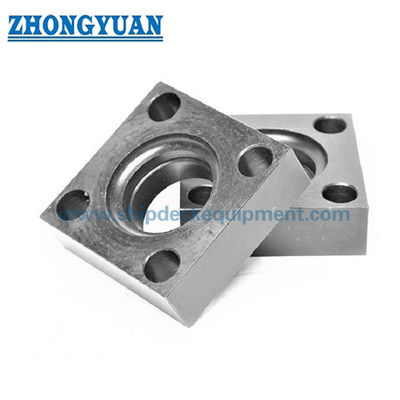

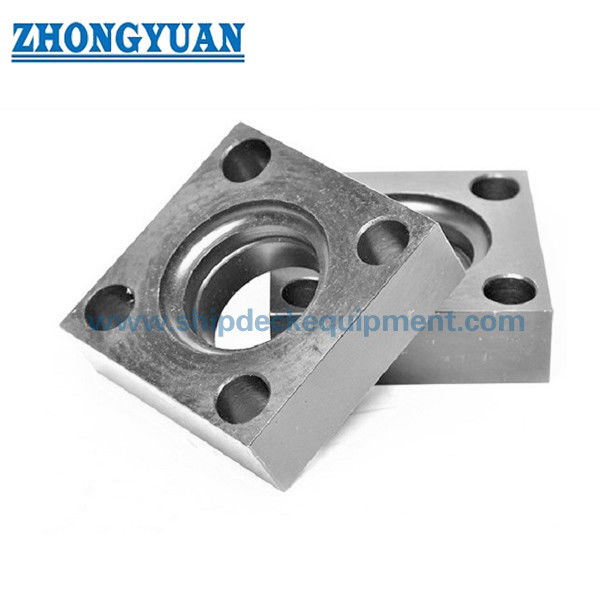

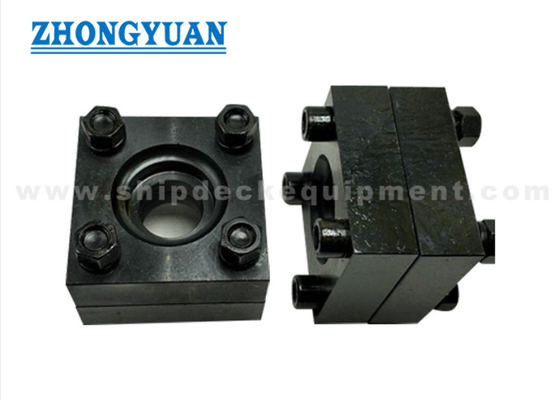

Υψηλή τετραγωνική υδραυλική φλάντζα συγκόλλησης υποδοχών
Περιγραφή
Υψηλός η τετραγωνική τύπος υδραυλική φλάντζα χρησιμοποιείται κυρίως στο υψηλό υγρό σύστημα. Κανονικά χρησιμοποιείται στο υδραυλικό σύστημα πετρελαίου σκαφών. Παρέχουμε όλα τα είδη θαλασσίων φλαντζών, όπως την υψηλή φλάντζα τύπων λαιμών, την επίπεδη φλάντζα, τη φλάντζα τύπων υποδοχών, τη φλάντζα κ.λπ. τύπων βιδών.
Κύριες τεχνικές προδιαγραφές:
- Υλικό: Χάλυβας κραμάτων σφυρηλατημένων κομματιών, χάλυβας γ-ΜΝ σφυρηλατημένων κομματιών, ανοξείδωτο 304L, 316L σφυρηλατημένων κομματιών
- Πρότυπα: JIS Φ 7806-1996
- Τύπος: Τύπος συγκόλλησης υποδοχών
- Ονομαστικές διάμετροι DN: 1580mm
- Τύπος υγρού και μέσου: Ατμός, γλυκό νερό, θαλάσσιο νερό έρματος, μαζούτ, έλαιο diesel, έλαιο λιπαντικών, γραμμή αέρα, αέριο εξάτμισης, αέρας, κ.λπ.
- Μέγιστη πίεση εργασίας: 28Mpa & 35Mpa
- Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, RINA, νομιμοποίηση κ.λπ.
Κύριες τεχνικές παράμετροι:
|
Ονομαστικός Διάμετρος |
Α |
A (Μέγιστο) |
Β | Γ | δ | d1 | d2 | ε | d3 | d4 | φ | ρ | Μπουλόνι | Βάρος (κλ) |
| 15 | 66 | 70 | 43 | 22 | 12.3 | 24 | 22.2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16.2 | 30 | 27.7 | 12 | 40 | 11 | 4.5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21.2 | 35 | 34.5 | 14 | 48 | 13.5 | 5 | 5 | M16 | 1.64 |
| 32 | 98 | 104 | 68 | 35 | 29.9 | 45 | 43.2 | 18 | 60 | 17.S | 6.5 | 5 | M16 | 2.03 |
| 40 | 105 | 112 | 74 | 40 | 34.4 | 50 | 49.1 | 20 | 66 | 17.S | 7.5 | 5 | M16 | 2.66 |
| 50 | 130 | 139 | 90 | 50 | 43.1 | 60 | 61.1 | 20 | 79 | 22 | 8 | 5 | M20 | 5.14 |
| 65 | 150 | 161 | 108 | 60 | 57.3 | 75 | 77.1 | 25 | 100 | 24 | 10 | 6 | M22 | 7.95 |
| 80 | 170 | 181 | 120 | 65 | 66.9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Υδραυλική φλάντζα 350K υψηλών τετραγωνική τύπων
|
Ονομαστικός Διάμετρος |
Α | A (Μέγιστο) |
Β | Γ | δ | d1 | d2 | ε | d3 | d4 | φ | ρ | Μπουλόνι | Βάρος (κλ) |
| 15 | 68 | 73 | 45 | 28 | 12.3 | 24 | 22.2 | 12 | 37.5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16.2 | 30 | 27.7 | 12 | 43.5 | 13.5 | 5 | 5 | M12 | 1.34 |
| 25 | 95 | 101 | 65 | 35 | 21.2 | 35 | 34.5 | 14 | 53 | 17.5 | 5.5 | 6 | M16 | 2.02 |
| 32 | 100 | 106 | 70 | 35 | 23.3 | 40 | 43.2 | 18 | 63 | 17.5 | 7 | 6 | M16 | 2.16 |
| 40 | 105 | 112 | 75 | 42 | 28.2 | 45 | 49.1 | 20 | 70 | 17.5 | 8 | 6 | M16 | 2.84 |
| 50 | 132 | 140 | 92 | 50 | 38.3 | 55 | 61.1 | 25 | 84 | 22 | 9 | 6 | M20 | 5.30 |
| 65 | 160 | 170 | 112 | 60 | 48.3 | 65 | 77.1 | 30 | 105 | 26 | 12 | 7 | M24 | 9.92 |
| 80 | 190 | 202 | 130 | 68 | 58.7 | 75 | 90 | 30 | 120 | 33 | 13.5 | 7 | M30 | 14.8 |
Υδραυλική φλάντζα 280K υψηλών τετραγωνική τύπων
Σχέδιο υψηλών των τετραγωνικών τύπων υδραυλικών τοποθετήσεων σωληνώσεων φλαντζών 280K θαλασσίων
Σχέδιο υψηλών των τετραγωνικών τύπων υδραυλικών τοποθετήσεων σωληνώσεων φλαντζών 350K θαλασσίων
