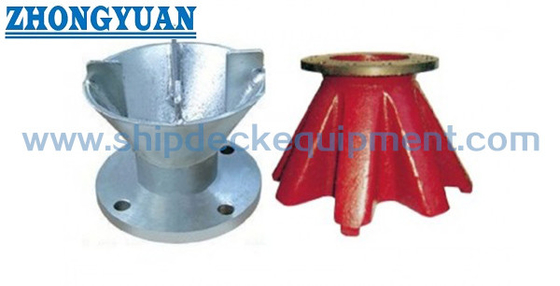

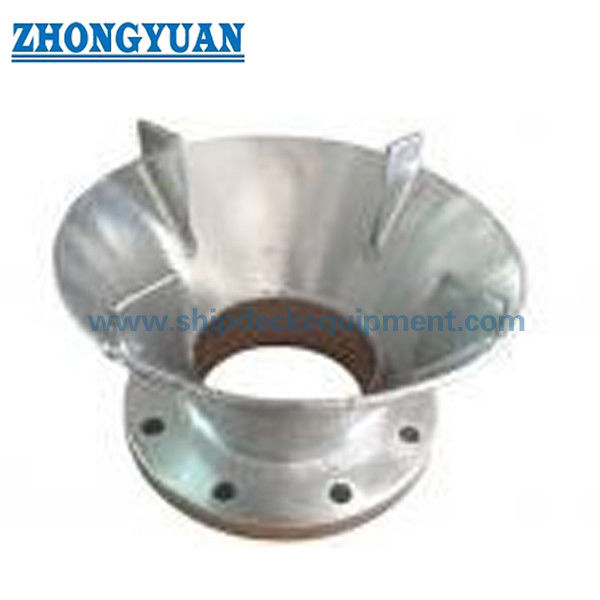

Γαλβανισμένες σκάφος τοποθετήσεις στοματικών θαλάσσιες σωληνώσεων κουδουνιών αναρρόφησης
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπα: | JIS F 3020-1985 | Τύπος: | τύπος Β |
|---|---|---|---|
| Ονομαστικό μέγεθος: | DN 50-200mm | Βάρος: | 3,3-38,6 κιλά |
| Υλικό: | Casting Iron; Χυτοσίδηρος; Casting Steel Χύτευση χάλυβα | Επεξεργασία επιφάνειας: | αμμοβολή σε S2.5 + μία στρώση εποξειδικό αστάρι καταστήματος |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Επισημαίνω: | Αναρρόφηση JIS Φ 3020-1985 Bellmouth,Θαλάσσια αναρρόφηση Bellmouth JIS Φ 3020-1985,Τοποθετήσεις σωληνώσεων σκαφών DN200 JIS Φ 3020-1985 |
||
Περιγραφή προϊόντων
Γαλβανισμένες σκάφος τοποθετήσεις στοματικών θαλάσσιες σωληνώσεων κουδουνιών αναρρόφησης
Περιγραφή:
Το σκάφος το στόμα κουδουνιών αναρρόφησης χρησιμοποιείται συνήθως στη δεξαμενή πετρελαίου, τη δεξαμενή νερού και τα λύματα καλά όλων των ειδών σκαφών, τα οποία είναι κατάλληλα για το μέσο νερού ή ελαίου.
Κύριες τεχνικές προδιαγραφές:
1. Πρότυπα: JIS Φ 3020-1985
2. Τύπος: Τύπος Β
3. Ονομαστικό μέγεθος: DN 50200mm
4. Βάρος: 3.3-38.6kg
5. Υλικό: Πετώντας σίδηρος Πετώντας χάλυβας
6. Επεξεργασία επιφάνειας: αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων
7. Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ.
Κύριες τεχνικές παράμετροι:
| Ονομαστικό μέγεθος | Διαστάσεις δομών | Μέγεθος φλαντζών | Αναφορά | |||||||||
| Χ | D1 | D4 | Γ | D3 | D2 | Τ | Ν | d1 | Βάρος κλ | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2.03 | 3.3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1.99 | 6.3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1.99 | 8.6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1.91 | 9.6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1.92 | 11.2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1.85 | 22.5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1.82 | 30.1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1.80 | 38.6 |
Σχέδιο γαλβανισμένων των σκάφος τοποθετήσεων στοματικών θαλασσίων σωληνώσεων κουδουνιών αναρρόφησης
