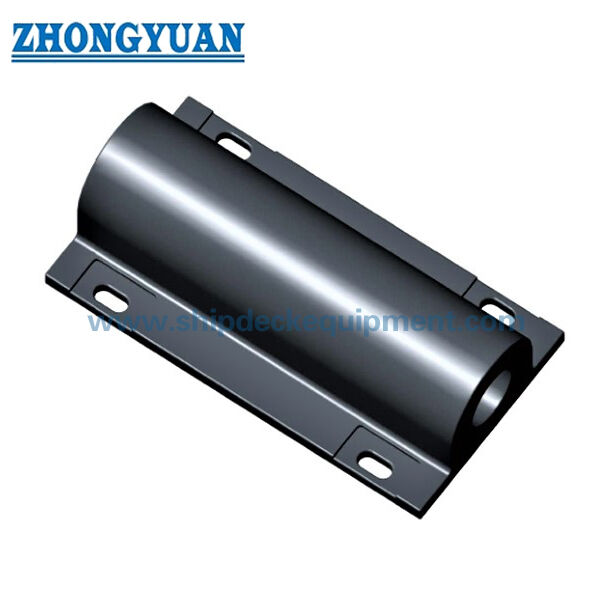

ΓΔ / Φτερωτός τύπου ελαστικός φεντερ για δοκάρια και ναυτικά τερματικά
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | GD | Εφαρμόσιμος: | τον ακροδέκτη πλαισίου |
|---|---|---|---|
| Πιστοποίηση: | CCS, BV, ABS and SGS | ||
| Επισημαίνω: | Λαστιχένιο κιγκλίδωμα τύπων CCS GD,Λαστιχένιο κιγκλίδωμα τύπων GD,Λαστιχένια κιγκλιδώματα GD για τις αποβάθρες |
||
Περιγραφή προϊόντων
GD / Πτερύγιο από καουτσούκ τύπου πτέρυγας για προβλήτες πλαισίου και ναυτιλιακούς τερματικούς σταθμούς
Επισκόπηση προϊόντος
Το GD / Πτερύγιο από καουτσούκ τύπου πτέρυγας για προβλήτες πλαισίου και ναυτιλιακούς τερματικούς σταθμούς είναι ένα σταθερό προφίλ από συμπαγές καουτσούκ, που παρέχεται σε δύο ονομαστικά ύψη τομής, 280 και 300 mm, με μήκη καταλόγου από 1.000 έως 2.500 mm. Το προφίλ προορίζεται για εφαρμογές σε προβλήτες πλαισίου και πλευρές προβλήτων όπου απαιτείται σχετικά ευρεία βάση στήριξης και επαναλαμβανόμενη διάταξη άμεσης στερέωσης.
Ο παρεχόμενος πίνακας απόδοσης παρέχει δύναμη αντίδρασης και απορρόφηση ενέργειας σε συμπίεση 50% σχεδιασμού. Για κάθε ύψος τομής, η δύναμη αντίδρασης και η ενέργεια αυξάνονται αναλογικά με το μήκος του καταλόγου, παρέχοντας μια απλή βάση για την αντιστοίχιση του διαθέσιμου χώρου προβλήτας με την απαιτούμενη χωρητικότητα πτερυγίου.
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: Πτερύγιο από συμπαγές καουτσούκ τύπου πτέρυγας GD
- Ονομαστικά ύψη τομής: 280 mm | 300 mm
- Μήκη μονάδας καταλόγου: 1.000 | 1.500 | 2.000 | 2.500 mm
- Δημοσιευμένο σημείο απόδοσης: συμπίεση 50% σχεδιασμού
- Εύρος αντίδρασης: 371–1.102,5 kN σε όλη τη σειρά που παρέχεται
- Εύρος απορρόφησης ενέργειας: 14–44 kJ σε όλη τη σειρά που παρέχεται
- Ανοχή απόδοσης καταλόγου: ±10%
Δομή & Διαμόρφωση
Σώμα από καουτσούκ τύπου πτέρυγας | ευρεία πίσω όψη | πολλαπλές θέσεις στερέωσης κατά μήκος | άμεση στήριξη σε πλαίσιο προβλήτας / δομή στήριξης προβλήτας | παρεχόμενες οικογένειες τομών H280 και H300.
Κύριες Τεχνικές Παράμετροι
Παρεχόμενη Σειρά – Κύριες Διαστάσεις
|
Τύπος |
Υ |
Β |
β |
Μ |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Δημοσιευμένη Απόδοση σε Συμπίεση 50%
|
Τύπος |
Συμπίεση Σχεδιασμού (%) |
Δύναμη Αντίδρασης (kN) |
Απορρόφηση Ενέργειας (kJ) |
Ανοχή |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10% |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10% |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10% |
Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1 – Επιβεβαιώστε την απαιτούμενη οικογένεια τομών: GD280 ή GD300 σύμφωνα με το υπάρχον σχέδιο, το διαθέσιμο βάθος και τον στόχο απόδοσης.
Βήμα 2 – Επιλέξτε το μήκος μονάδας από 1.000 έως 2.500 mm χρησιμοποιώντας τις δημοσιευμένες τιμές αντίδρασης/ενέργειας 50%.
Βήμα 3 – Επιβεβαιώστε την ακριβή παραλλαγή διαστάσεων όπου ο πίνακας πηγής δείχνει εναλλακτικές τιμές σε παρένθεση για πρώιμα μεγέθη GD280.
Βήμα 4 – Παρέχετε σχέδιο πλαισίου προβλήτας / στήριξης προβλήτας, διάταξη οπών στερέωσης, δομή στήριξης και περιβάλλον διάβρωσης για την επιλογή υλικού.
Βήμα 5 – Επιβεβαιώστε την ποσότητα, την απαίτηση επιθεώρησης/δοκιμής, την τεκμηρίωση και τον προορισμό παράδοσης.
Βασικά Μηχανικά Πλεονεκτήματα
- Δύο τυποποιημένα ύψη τομών με τέσσερα μήκη καταλόγου παρέχουν έναν συμπαγή πίνακα επιλογής.
- Οι δημοσιευμένες τιμές αντίδρασης και ενέργειας 50% κλιμακώνονται σταθερά με το μήκος του πτερυγίου εντός κάθε οικογένειας τομών.
- Το ευρύ προφίλ πτέρυγας παρέχει μια σταθερή διεπαφή άμεσης στήριξης για διατάξεις πλαισίου προβλήτας και πλευράς προβλήτας.
- Η απλή κατασκευή από ένα κομμάτι καουτσούκ μειώνει τον αριθμό των εξαρτημάτων του συστήματος σε σύγκριση με τα συστήματα πτερυγίων μπροστινής πλάκας.
Εγκατάσταση & Διεπαφή Συστήματος
Τα πτερύγια τύπου GD / πτέρυγας στερεώνονται απευθείας στο υποστηρικτικό πλαίσιο, την προβλήτα ή τη δομή της προβλήτας. Τα τελικά μπουλόνια, οι ροδέλες, οι πλάκες στήριξης, οι αποστάσεις άκρων και οι λεπτομέρειες τοπικής στήριξης επιλέγονται από τα φορτία του έργου και το υλικό στήριξης. Εναλλακτικές τιμές διαστάσεων που εμφανίζονται στην παρεχόμενη πηγή GD280 πρέπει να συνδέονται με εγκεκριμένο σχέδιο πριν δημοσιευτεί ένα σταθερό πρόγραμμα υλικού.
Επιθεώρηση & Τεκμηρίωση
Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή φυσικών ιδιοτήτων καουτσούκ. Όπου ένας ποσοτικοποιημένος πίνακας δύναμης αντίδρασης / απορρόφησης ενέργειας αποτελεί μέρος της συμφωνημένης προδιαγραφής προϊόντος, η δοκιμή συμπίεσης πλήρους κλίμακας μπορεί να συμπεριληφθεί στο ITP του έργου για την επαλήθευση της εγγυημένης απόδοσης υπό καθορισμένες συνθήκες δοκιμής.
Οι Οδηγίες Πτερυγίων PIANC 2024 (MarCom WG211) χρησιμοποιούνται ως τρέχουσα μηχανική αναφορά για τις αρχές σχεδιασμού, κατασκευής και δοκιμής συστημάτων πτερυγίων. Η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν η αντίστοιχη εμβέλεια έχει συμφωνηθεί και τεκμηριωθεί.
Εφαρμογές
Προβλήτες πλαισίου | ναυτιλιακοί τερματικοί σταθμοί | προστασία πλευράς προβλήτας | προστασία πλευράς σκάφους | πλωτές προβλήτες | εγκαταστάσεις πτερυγίων αντικατάστασης προφίλ
Σχέδιο & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Τι σημαίνει η τιμή 50%; — Είναι το παρεχόμενο σημείο συμπίεσης σχεδιασμού στο οποίο δηλώνονται οι τιμές δύναμης αντίδρασης και απορρόφησης ενέργειας του καταλόγου.
Ε2: Πώς πρέπει να συγκριθούν τα GD280 και GD300; — Συγκρίνετε το διαθέσιμο βάθος εγκατάστασης, το επιλεγμένο μήκος μονάδας, την απαιτούμενη απορρόφηση ενέργειας και την επιτρεπόμενη δύναμη αντίδρασης χρησιμοποιώντας τον παρεχόμενο πίνακα απόδοσης.
Ε3: Οι διαστάσεις GD280 σε παρένθεση είναι μια δεύτερη τυπική ποιότητα; — Η πηγή δείχνει εναλλακτικές τιμές διαστάσεων αλλά δεν ορίζει την ακριβή αντιστοίχιση παραλλαγής τους· χρησιμοποιήστε το εγκεκριμένο σχέδιο πριν δημοσιεύσετε μια σταθερή διαμόρφωση.
