Κλειδωτήρας / καουτσούκ τύπου Omega για πλοία και αποβάθρες
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Ω | Εφαρμόσιμος: | στέλεχος πλοίου, πλαγιά, πρύμνη πλοίου, αποβάθρα, πλωτή αποβάθρα, πλευρά προκυμαίας |
|---|---|---|---|
| Πιστοποίηση: | CCS, BV, ABS and SGS | ||
| Επισημαίνω: | θαλάσσιο λαστιχένιο κιγκλίδωμα δεξαμενών καθαρισμού,θαλάσσιο λαστιχένιο κιγκλίδωμα shipside,Λαστιχένιοι προφυλακτήρες CCS για τις αποβάθρες βαρκών |
||
Περιγραφή προϊόντων

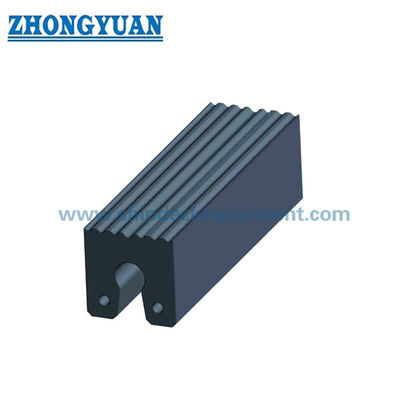

Προφίλ ελαστικής προστασίας τύπου Κλειδαρότρυπα / Ωμέγα για πλοία και προβλήτες
Επισκόπηση προϊόντος
Το προφίλ ελαστικής προστασίας τύπου Κλειδαρότρυπα / Ωμέγα για πλοία και προβλήτες είναι ένα συμπαγές ελαστικό προφίλ για την προστασία της πλώρης, του πλευρού και της πρύμνης του σκάφους, καθώς και για εγκαταστάσεις σε ξηρό ναύσταθμο, πλωτό ναύσταθμο και προβλήτα. Το παρεχόμενο σχέδιο της σειράς Ω χρησιμοποιεί άνοιγμα κεντρικού τύπου κλειδαρότρυπας και γεωμετρία στερέωσης, επομένως η σελίδα συνδυάζει την παρεχόμενη ονομασία Ωμέγα με τον διεθνώς αναγνωρισμένο όρο αναζήτησης κλειδαρότρυπα.
Η παρεχόμενη σειρά περιέχει δύο ονομαστικές διατομές: 250 × 250 mm και 300 × 300 mm. Η πηγή παρέχει δεδομένα διαστάσεων αλλά όχι επαληθευμένο πίνακα αριθμητικών δυνάμεων αντίδρασης / απορρόφησης ενέργειας. Επομένως, οι τιμές απόδοσης δεν επινοούνται ούτε αντιγράφονται από ξένα μοντέλα τύπου κλειδαρότρυπας.
Γρήγορες προδιαγραφές
- Τύπος προϊόντος: Προφίλ ελαστικής προστασίας συμπαγούς τύπου κλειδαρότρυπας / Ωμέγα
- Παρεχόμενα ονομαστικά μεγέθη: 250 × 250 mm | 300 × 300 mm
- Παρεχόμενες διαστάσεις B1: 150 mm | 184 mm
- Παρεχόμενες διάμετροι οπών στερέωσης d: 25 mm | 30 mm
- Παρεχόμενες διαστάσεις h: 50 mm | 60 mm
- Εφαρμογές: πλώρη, πλευρό και πρύμνη πλοίου, ξηρός ναύσταθμος, πλωτός ναύσταθμος, προβλήτα
- Κατάσταση δημοσίευσης απόδοσης: επιβεβαιωμένη σειρά διαστάσεων, δεν παρέχεται πίνακας αριθμητικής αντίδρασης/ενέργειας
Δομή & Διαμόρφωση
Μονοκόμματο συμπαγές ελαστικό προφίλ κλειδαρότρυπας / Ωμέγα | κεντρικό άνοιγμα / σχισμή τύπου κλειδαρότρυπας | δύο ζώνες στερέωσης στη βάση | προαιρετική αυλακωτή επιφάνεια επαφής σύμφωνα με το σχέδιο / απαιτήσεις έργου.
Οι διεθνείς κατάλογοι προστατευτικών ρυμουλκών χρησιμοποιούν τον γενικό όρο “προστατευτικό κλειδαρότρυπας” για μια στενά σχετιζόμενη οικογένεια προφίλ πλώρης/πρύμνης. Αυτή η διεθνής ονομασία χρησιμοποιείται μόνο για σκοπούς αναζήτησης. Ξένοι κωδικοί μοντέλων, μεγέθη στερέωσης και τιμές απόδοσης δεν υιοθετούνται ως δεδομένα προϊόντος Zhongyuan.
Κύριες Τεχνικές Παράμετροι
|
Παρεχόμενος Τύπος |
B (mm) |
B1 (mm) |
H (mm) |
d (mm) |
h (mm) |
|---|---|---|---|---|---|
| Ωμέγα 250 | 250 | 150 | 250 | 25 | 50 |
| Ωμέγα 300 | 300 | 184 | 300 | 30 | 60 |
|
Τύπος |
Συνιστώμενο Μέγιστο Μήκος Μονάδας (mm) |
Πείρος Στερέωσης |
Αναφορά Επίπεδης Μπάρας (mm) |
Ελάχιστη Ακτίνα Κάμψης (mm) |
|---|---|---|---|---|
| Ωμέγα 250 | ≈ 2.000 | Ø30 | ≈ 125 × 20 | ≈ 600 |
| Ωμέγα 300 | ≈ 1.750–2.000 | Ø30 | ≈ 150 × 20 | ≈ 800 |
Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1 – Επιβεβαιώστε τη θέση εγκατάστασης: πλώρη/πρύμνη σκάφους, πλευρό, πρύμνη, ξηρός ναύσταθμος, πλωτός ναύσταθμος ή προβλήτα.
Βήμα 2 – Επιλέξτε το ονομαστικό προφίλ 250 ή 300 mm με βάση τον διαθέσιμο χώρο στερέωσης και την υπάρχουσα γεωμετρία αντικατάστασης.
Βήμα 3 – Επιβεβαιώστε το συνολικό μήκος, την απόσταση των οπών στερέωσης, τη διάταξη πείρου / μπουλονιού, την υποστηρικτική δομή και εάν απαιτείται αυλακωτή ή λεία επιφάνεια επαφής.
Βήμα 4 – Εάν απαιτείται ποσοτικοποιημένη απόδοση, παρέχετε τη βάση φορτίου επαφής / ενέργειας σχεδιασμού και καθορίστε τον απαιτούμενο υπολογισμό ή την επαλήθευση δοκιμής.
Βήμα 5 – Επιβεβαιώστε την ποσότητα, το πεδίο ελέγχου/τεκμηρίωσης και τον προορισμό παράδοσης.
Κύρια Μηχανολογικά Πλεονεκτήματα
- Η κεντρική γεωμετρία τύπου κλειδαρότρυπας παρέχει ένα συμπαγές προφίλ στερεωμένο στο σκάφος / προβλήτα με καθορισμένες ζώνες στερέωσης.
- Δύο παρεχόμενες ονομαστικές διατομές υποστηρίζουν διατάξεις αντικατάστασης και νέων κατασκευών με περιορισμένο βάθος εγκατάστασης.
- Το προφίλ μπορεί να χρησιμοποιηθεί σε διατάξεις προστασίας πλώρης, πλευρού ή πρύμνης όπου απαιτείται μια μακριά συνεχής ελαστική λωρίδα επαφής.
- Η διεθνής ορολογία κλειδαρότρυπας βελτιώνει την σαφήνεια αναζήτησης χωρίς να αντιγράφει το σύστημα μοντέλων άλλου προμηθευτή.
Εγκατάσταση & Διασύνδεση Συστήματος
Το προστατευτικό στερεώνεται μέσω των ζωνών στερέωσης του προφίλ στην υποστηρικτική δομή του σκάφους ή του προβλήτα. Το V4 υιοθετεί τις συνιστώμενες αναφορές πείρου / επίπεδης μπάρας / ακτίνας κάμψης που εμφανίζονται παραπάνω για προκαταρκτική επιλογή. Η τελική απόσταση στήριξης, οι λεπτομέρειες στερέωσης και το συνολικό μήκος της μονάδας πρέπει να αντιστοιχούν στο εγκεκριμένο σχέδιο προϊόντος και εγκατάστασης.
Έλεγχος & Τεκμηρίωση
Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμές φυσικών ιδιοτήτων του ελαστικού. Δεν προστίθεται ισχυρισμός αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας, όπου το παρεχόμενο υλικό του προϊόντος δεν παρέχει αξιόπιστη βάση απόδοσης σε πίνακα.
Η τρέχουσα καθοδήγηση μηχανικής συστημάτων προστατευτικών χρησιμοποιείται για τη λογική σχεδιασμού και δοκιμών του έργου, ενώ η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί το αντίστοιχο πεδίο εφαρμογής.
Εφαρμογές
Πλώρη πλοίου | Πλευρό πλοίου | Πρύμνη πλοίου | Προστασία ρυμουλκών / σκαφών εργασίας | Ξηροί ναύσταθμοι | Πλωτοί ναύσταθμοι | Προστασία προβλήτας | Προφίλ προστατευτικών αντικατάστασης
Σχέδιο & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Είναι ο τύπος Ωμέγα ίδιος με κάθε διεθνές προστατευτικό τύπου Κλειδαρότρυπας; — Η παρεχόμενη διατομή είναι τύπου κλειδαρότρυπας, επομένως ο γενικός όρος αναζήτησης είναι σχετικός, αλλά οι διαστάσεις και οι λεπτομέρειες στερέωσης διαφέρουν ανά κατασκευαστή και έργο.
Ε2: Ποιες τιμές Κλειδαρότρυπας / Ωμέγα είναι σταθερές διαστάσεις προϊόντος και ποιες είναι αναφορές εγκατάστασης; — Οι τιμές Ω250 / Ω300 B, B1, H, d και h προέρχονται από τα παρεχόμενα δεδομένα προϊόντος. Το V4 υιοθετεί ξεχωριστά συνιστώμενες αναφορές μέγιστου μήκους, πείρου στερέωσης, επίπεδης μπάρας και ελάχιστης ακτίνας κάμψης για επιλογή εγκατάστασης, υπό την προϋπόθεση του εγκεκριμένου σχεδίου παραγγελίας.
Ε3: Μπορεί το προφίλ να καμπυλωθεί γύρω από μια πλώρη; — Μια καμπυλωτή εγκατάσταση μπορεί να είναι δυνατή, αλλά η ελάχιστη ακτίνα, η ενδιάμεση στήριξη και η διάταξη στερέωσης πρέπει να ελεγχθούν για την επιλεγμένη διατομή και μήκος.
