Ορθογώνιο ελαστικό φτερό για πλοία και θαλάσσιους τερματικούς σταθμούς

 Ορθογώνιο ελαστικό φτερό για πλοία και ναυτιλιακούς τερματικούς σταθμούς

Επισκόπηση προϊόντος
Τα τετράγωνα και ορθογώνια ελαστικά φτερά για πλοία και ναυτιλιακούς τερματικούς σταθμούς συνδυάζουν δύο στενά συγγενείς οικογένειες συμπαγών ελαστικών προφίλ σε μία σελίδα για να αποφευχθεί η διπλή λεπτή περιεχόμενο. Η παρεχόμενη τετράγωνη σειρά χρησιμοποιεί τον κωδικό πηγής SC, ενώ η ορθογώνια σειρά χρησιμοποιεί SD. Και τα δύο προορίζονται για προστασία πλευράς πλοίου, ξηρού ναύσταθμου, πλωτού ναύσταθμου και πλευράς προβλήτας.
Η παρεχόμενη σειρά αναφοράς 1.000 mm καλύπτει ονομαστικές διατομές 150, 200, 250, 300 και 400 mm. Τα έγγραφα πηγής περιλαμβάνουν γενικές καμπύλες απόδοσης, αλλά δεν παρέχουν έναν πλήρη πίνακα αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας, επομένως η επιλογή σε αυτήν τη σελίδα βασίζεται στις διαστάσεις και την επαλήθευση της απόδοσης ανά έργο.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Τετράγωνο / ορθογώνιο συμπαγές ελαστικό προφίλ φτερού
• Παρεχόμενες σειρές: Τετράγωνο προφίλ SC | Ορθογώνιο προφίλ SD
• Ονομαστικά μεγέθη διατομής: 150–400 mm
• Μήκος αναφοράς καταλόγου: 1.000 mm
• Τυπικός αριθμός στερέωσης στον παρεχόμενο πίνακα: 3 οπές ανά μονάδα 1.000 mm
• Εφαρμογές: πλευρά πλοίου, ξηρός ναύσταθμος, πλωτός ναύσταθμος και πλευρά προβλήτας
• Δεδομένα απόδοσης: διαθέσιμη καμπύλη πηγής. δεν παρέχεται αξιόπιστος πλήρης αριθμητικός πίνακας

Δομή & Διαμόρφωση

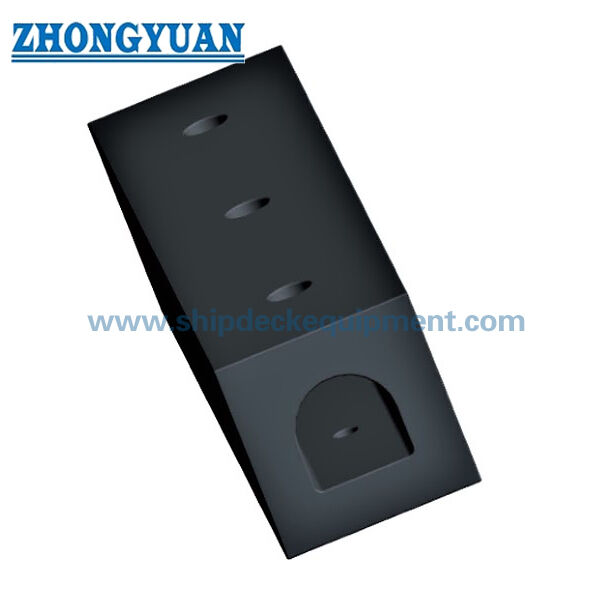

Συμπαγές τετράγωνο / ορθογώνιο ελαστικό σώμα | κεντρική ή ενσωματωμένη γεωμετρία στερέωσης σύμφωνα με το παρεχόμενο σχέδιο προφίλ | επαναλαμβανόμενες θέσεις μπουλονιών κατά μήκος του μήκους των 1.000 mm | επέκταση ανά έργο σε άλλα μήκη / διατομές όταν απαιτείται.
Οι κωδικοί πηγής SC και SD διατηρούνται μόνο ως αναφορές σειράς. Το δημόσιο όνομα της σελίδας χρησιμοποιεί τις περιγραφικές διεθνείς ονομασίες προφίλ για να αποφευχθεί η σύγχυση με την ξεχωριστή οικογένεια προϊόντων Super Cell, η οποία χρησιμοποιεί επίσης το SC ως συντομογραφία σε ορισμένα παλαιότερα έγγραφα.

Κύριες Τεχνικές Προδιαγραφές:


Οδηγός Επιλογής & Ερωτήσεων
Βήμα 1 – Επιβεβαιώστε εάν το σχέδιο αντικατάστασης / νέας κατασκευής απαιτεί τετράγωνο ή ορθογώνιο προφίλ.
Βήμα 2 – Επιβεβαιώστε τις διαστάσεις διατομής, το μήκος, τη διάταξη των οπών στερέωσης και την απαιτούμενη τοπική απόσταση.
Βήμα 3 – Παρέχετε τη δομή στήριξης, τη διάταξη μπουλονιών / υποστήριξης και την αναμενόμενη κατεύθυνση επαφής.
Βήμα 4 – Εάν απαιτείται ποσοτικοποιημένη απόδοση, παρέχετε τον στόχο αντίδρασης / ενέργειας του έργου και καθορίστε την απαιτούμενη βάση υπολογισμού ή επαλήθευσης πλήρους κλίμακας.
Βήμα 5 – Επιβεβαιώστε την ποσότητα, το πεδίο ελέγχου / τεκμηρίωσης και τον προορισμό παράδοσης.

Βασικά Μηχανικά Πλεονεκτήματα

• Η απλή συμπαγής ελαστική γεωμετρία είναι κατάλληλη για εργασίες αντικατάστασης και απλή άμεση τοποθέτηση.
• Η κοινή γκάμα διατομών 150–400 mm υποστηρίζει πολλαπλές διατάξεις προστασίας πλοίων, ναύσταθμων και προβλητών.
• Οι τετράγωνες και ορθογώνιες παραλλαγές μπορούν να διαχειριστούν σε μία σελίδα επιλογής χωρίς τη δημιουργία διπλών σελίδων με λίγες λέξεις-κλειδιά.
• Η στερέωση και το μήκος μπορούν να συντονιστούν με την υπάρχουσα δομή στήριξης υπό την προϋπόθεση μηχανικής επαλήθευσης.

Εγκατάσταση & Διασύνδεση Συστήματος
Τα τετράγωνα και ορθογώνια προφίλ στερεώνονται απευθείας στις δομές του πλοίου ή του λιμανιού χρησιμοποιώντας την παρεχόμενη διάταξη οπών ή μια εγκεκριμένη από το έργο παραλλαγή. Τα τελικά μπουλόνια, οι πλάκες στήριξης, οι αποστάσεις άκρων και η ενίσχυση εξαρτώνται από το υλικό στήριξης και τα φορτία σχεδιασμού.

Επιθεώρηση & Τεκμηρίωση
Ο βασικός ποιοτικός έλεγχος περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή φυσικών ιδιοτήτων του ελαστικού. Δεν προστίθεται ισχυρισμός αριθμητικής δύναμης αντίδρασης / απορρόφησης ενέργειας όπου το παρεχόμενο υλικό προϊόντος δεν παρέχει αξιόπιστη βάση πίνακα απόδοσης.
Η τρέχουσα μηχανική καθοδήγηση συστήματος φτερών χρησιμοποιείται για τη λογική σχεδιασμού και δοκιμών του έργου, ενώ η έγκριση τύπου, η πιστοποίηση προϊόντος, η παρακολούθηση από τρίτους και η τεκμηρίωση κλάσης δηλώνονται μόνο όταν έχει συμφωνηθεί και τεκμηριωθεί η αντίστοιχη εμβέλεια.

Εφαρμογές
Πλευρές πλοίων | ξηροί ναύσταθμοι | πλωτοί ναύσταθμοι | άκρες προβλητών | θέσεις ελλιμενισμού σκαφών εργασίας | εγκαταστάσεις φτερών αντικατάστασης προφίλ

Σχέδια & Φωτογραφίες


Συχνές Ερωτήσεις
Ε1: Γιατί τα τετράγωνα και ορθογώνια φτερά βρίσκονται σε μία σελίδα; — Οι παρεχόμενες γκάμες και η πρόθεση αναζήτησης επικαλύπτονται έντονα. ο συνδυασμός τους αποφεύγει διπλές λεπτές σελίδες, διατηρώντας παράλληλα τους πίνακες σειρών SC/SD.
Ε2: Είναι ο κωδικός πηγής SC ίδιος με το Super Cell; — Όχι. Εδώ το SC είναι ένας παλιός κωδικός πηγής για το τετράγωνο προφίλ. Η δημόσια διεύθυνση URL και ο τίτλος της σελίδας δεν χρησιμοποιούν το SC ως κύριο αναγνωριστικό.
Ε3: Είναι διαθέσιμες τιμές αντίδρασης και ενέργειας; — Τα παρεχόμενα έγγραφα περιλαμβάνουν καμπύλες απόδοσης, αλλά όχι έναν πλήρη αριθμητικό πίνακα. η ποσοτικοποιημένη απόδοση θα πρέπει να προστίθεται μόνο από εγκεκριμένο υπολογισμό προϊόντος ή βάση δοκιμής.
