D Τύπος ελαστικού φέντερ για πλοία και θαλάσσια τερματικά
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | DD, DC | Ισχύει για: | Αποβάθρα πλαισίου και εγκατάσταση κύτους πλοίου |
|---|---|---|---|
| Πιστοποίηση: | CCS, BV, ABS and SGS | ||
| Επισημαίνω: | μαύρο λαστιχένιο κιγκλίδωμα τύπων δ,λαστιχένιο κιγκλίδωμα τύπων δ αποβαθρών,λαστιχένιο κιγκλίδωμα δ σκαφών |
||
Περιγραφή προϊόντων
D Τύπος ελαστικού φέντερ για πλοία και θαλάσσια τερματικά
Επισκόπηση του προϊόντος
Ο τύπος D ελαστικός προστατευτής για πλοία και θαλάσσιους τερματικούς σταθμούς είναι ένας συμπαγής προφίλ προστατευτής από στερεό καουτσούκ για την προστασία της πλευράς του πλοίου, της θύρας και της αποβάθρας.η διαμόρφωση DD χρησιμοποιεί εξωτερικό προφίλ σχήματος D με εσωτερικό άνοιγμα σχήματος D, ενώ η διαμόρφωση DC χρησιμοποιεί εξωτερικό προφίλ σε σχήμα D με κυκλική κεντρική διάτρηση.
Το προμηθευόμενο εύρος διαστάσεων καλύπτει ονομαστικές διατομές από περίπου 125 έως 500 mm, με μήκους αναφοράς κατάλογος 1.000 mm και μεγαλύτερα μήκη ειδικά για το έργο που διατίθενται με συμφωνία.Η προμηθευόμενη σειρά επιδόσεων συνεχούς ρεύματος παρέχει δύναμη αντίδρασης και απορρόφηση ενέργειας σε συμπίεση 40% σχεδιασμού για DC150 έως DC500.
Γρήγορες προδιαγραφές
- Οικογένεια προϊόντων: Φτερό από στερεό καουτσούκ D-προφίλ
- Βασικές διαμορφώσεις: DD Τύπος.
- Πεδίο αναφοράς ύψους / πλάτους καταλόγου: περίπου 125·500 mm για τα προφίλ DD/DC
- Δράσεις συνεχούς ρεύματος: 40% συμπίεση σχεδιασμού
- Διάστημα αντίδρασης DC που δημοσιεύεται: 82273 kN ανά μήκος αναφοράς 1.000 mm
- Διάστημα ενεργειακής ισχύος συνεχούς ρεύματος που δημοσιεύεται: 1,9-21,5 kJ ανά μήκος αναφοράς 1.000 mm
- Ανοχή επιδόσεων κατάλογος: ±10%
Δομή & Διαμόρφωση

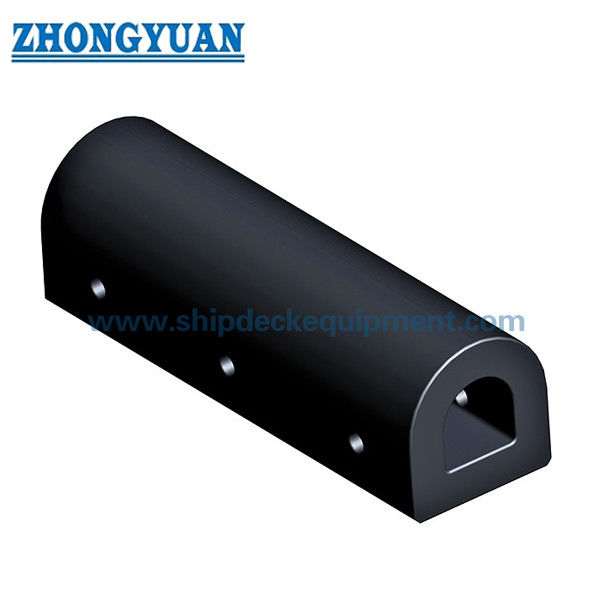

ΔΔ: Εξωτερικό προφίλ σε σχήμα D με εσωτερικό άνοιγμα σε σχήμα D.Ειδικό ανοιχτόπλευρο / τόξο προφίλ που παρέχεται ως ξεχωριστή διαμετρική παραλλαγή εντός της ευρύτερης οικογένειας προφίλ D.
Οι προφυλακτήρες D και DC αντιμετωπίζονται ως προϊόντα από καουτσούκ. Η παλαιότερη γενική διατύπωση της διαδικασίας τυλίγματος δεν χρησιμοποιείται για αυτή την οικογένεια.
Βασικές τεχνικές παραμέτρους
Προφίλ DD / D ∆ημιουργημένες διαστάσεις αναφοράς
|
Τύπος |
H |
Β |
Α |
Τρύπες |
Q |
Γ |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300 ̇ 400 | 100 ̇ 150 | 125 | 90 | 45 |
Τύπος DD ∆ Εγκριθείσα απόδοση σε συμπίεση 40%
Οι ακόλουθες τιμές απόδοσης DD υιοθετούνται ως αναφορές κατάλογος ιστοσελίδας Zhongyuan μετά από διασταυρούμενο έλεγχο μηχανικής πολλαπλών πηγών και έγκριση από τον χρήστη.Η τελική αποδοχή της παραγγελίας ακολουθεί τις συμφωνημένες προδιαγραφές δοκιμής / επιθεώρησης του έργου.
|
Τύπος |
Σχεδιαστική συμπίεση (%) |
Δύναμη αντίδρασης (kN/m) |
Απορρόφηση ενέργειας (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
Τύπος συνεχούς ∆ημοσιευμένη απόδοση σε συμπίεση 40%
|
Τύπος |
Σχεδιαστική συμπίεση (%) |
Δύναμη αντίδρασης (kN) |
Απορρόφηση ενέργειας (kJ) |
Ανεκτικότητα |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ± 10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ± 10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ± 10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ± 10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ± 10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ± 10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ± 10% |
Ειδική παραλλαγή DO-B
|
Τύπος |
Β |
Β1 |
H |
d |
h |
Γ |
Q |
Μέγιστο. |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤ 2600 |
Οδηγός επιλογής και έρευνας
Βήμα 1 ️ Επιβεβαιώστε το απαιτούμενο προφίλ: DD, DC ή DO-B σύμφωνα με τη γεωμετρία του σκάφους/της αποβάθρας και τις απαιτήσεις αντικατάστασης.
Βήμα 2 ️ Επιβεβαίωση του μεγέθους και του συνολικού μήκους του τμήματος.
Βήμα 3 ∙ Παροχή σχεδίου εγκατάστασης, διάταξης τρύπας στερέωσης, υλικού υποστήριξης και διαθέσιμης απόστασης άκρων.
Βήμα 4 ∆ιατυπώστε την κατεύθυνση επαφής λειτουργίας, την κατάσταση της υγρασίας, την αναμενόμενη κίνηση του δοχείου και τυχόν απαιτήσεις αντικατάστασης-αλλαγής.
Βήμα 5 ️ Επιβεβαίωση της ποσότητας, της τεκμηρίωσης, του πεδίου της επιθεώρησης και του προορισμού παράδοσης.
Βασικά πλεονεκτήματα της μηχανικής
- Η συμπαγή γεωμετρία D-προφίλ είναι κατάλληλη για περιορισμένο βάθος εγκατάστασης και διευθετήσεις πλευρικής πλοίας / δοχείου.
- Οι επιλογές ανοίγματος στο κέντρο DD και DC επιτρέπουν να ταιριάζει η ίδια έννοια εξωτερικού προφίλ σε διαφορετικές απαιτήσεις δυσκαμψίας και εγκατάστασης.
- Η προμηθευόμενη σειρά συνεχούς ρεύματος παρέχει απευθείας ταμπλοποιημένα δεδομένα 40% αντίδρασης και απορρόφησης ενέργειας, αντί να βασίζεται μόνο σε περιγραφικούς ισχυρισμούς.
- Τα μήκη των προφίλ και οι ρυθμίσεις στερέωσης μπορούν να προσαρμόζονται στην πραγματική δομή στήριξης υπό την επιφύλαξη της τεχνικής επαλήθευσης.
Εγκατάσταση & Διασύνδεση συστήματος
Οι προφυλακτήρες D-προφίλ στερεώνονται συνήθως σε δομές στήριξης από χάλυβα ή σκυρόδεμα με βίδες ή με ειδικές ρυθμίσεις τοποθέτησης.Η απόσταση άκρων και η τοπική ενίσχυση πρέπει να ταιριάζουν με το επιλεγμένο προφίλ., φορτίο υπηρεσίας και υλικό υποστήριξης.
Επιθεώρηση και τεκμηρίωση
Ο βασικός έλεγχος ποιότητας περιλαμβάνει οπτική επιθεώρηση, επαλήθευση διαστάσεων και δοκιμή των φυσικών ιδιοτήτων του ελαστικού.Όταν ένας ποσοτικός πίνακας αντίδρασης/απορρόφησης ενέργειας αποτελεί μέρος της συμφωνημένης προδιαγραφής προϊόντος, δοκιμές συμπίεσης πλήρους κλίμακας μπορούν να συμπεριληφθούν στο πρόγραμμα ITP για την επαλήθευση της εγγυημένης απόδοσης υπό καθορισμένες συνθήκες δοκιμής.
Οι κατευθυντήριες γραμμές PIANC Fender 2024 (MarCom WG211) χρησιμοποιούνται ως η τρέχουσα τεχνική αναφορά για τις αρχές σχεδιασμού, κατασκευής και δοκιμών των συστημάτων φτέρνων.οι μαρτυρίες τρίτων και η τεκμηρίωση της κατηγορίας αναφέρονται μόνον όταν έχει συμφωνηθεί και τεκμηριωθεί το αντίστοιχο πεδίο εφαρμογής.
Εφαρμογές
Πλευρά πλοίων. Προστασία πλευρών ρυμουλκούμενων και σκαφών. Φρέμες αποβάθρων.
Σχέδιο & Φωτογραφίες
Γενικές ερωτήσεις

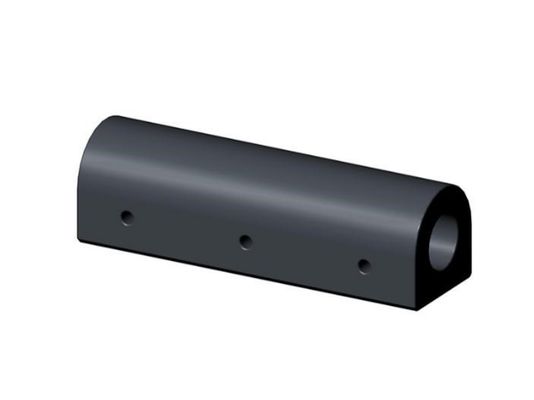

Ερώτηση 1: Ποια είναι η διαφορά μεταξύ DD και DC προστατευτικών; Και τα δύο χρησιμοποιούν ένα εξωτερικό προφίλ σε σχήμα D. Το DD χρησιμοποιεί ένα εσωτερικό άνοιγμα σε σχήμα D, ενώ το DC χρησιμοποιεί ένα κυκλικό κέντρο.
Ε2: Μπορεί η αναφερόμενη απόδοση DC 40% να εφαρμοστεί σε κάθε παραλλαγή D-προφίλ; Όχι. Χρησιμοποιήστε τις δημοσιευμένες τιμές μόνο για την αντίστοιχη σειρά DC, εκτός εάν παρέχεται ξεχωριστή επαλήθευση της απόδοσης..
Ε3: Μπορούν να προμηθευτούνται προσαρμοσμένα μήκη; Το μήκος και η ρύθμιση στερέωσης μπορούν να συζητηθούν για το έργο, αλλά η απόδοση και η δομική στερέωση θα πρέπει να επαληθευτούν για την τελική διαμόρφωση.
