Θάλασσας Δέλτα Πλάκα για ρυμουλκούμενους γέφυρες.

Πλάκα Δέλτα Θαλάσσης για Ραχοκοκαλιά Ρυμούλκησης | Ατσάλινη Τριγωνική Πλάκα για Εξοπλισμό Ρυμούλκησης Πλοίων

Επισκόπηση Προϊόντος

Η πλάκα δέλτα θαλάσσης, γνωστή και ως ατσάλινη τριγωνική πλάκα ή πλάκα ραχοκοκαλιάς ρυμούλκησης, είναι ένας συνδετήρας ρυμούλκησης με βαθμολογία φορτίου που χρησιμοποιείται για τη συνένωση γραμμών ρυμούλκησης σε διάταξη ραχοκοκαλιάς ρυμούλκησης. Συνήθως τοποθετείται μεταξύ σχοινιών ρυμούλκησης, συρματόσχοινων, κρίκων, αλυσίδων ή άλλων εγκεκριμένων εξαρτημάτων ρυμούλκησης, όπου το φορτίο ρυμούλκησης πρέπει να κατανεμηθεί μέσω μιας τριγωνικής πλάκας σύνδεσης.

Αυτή η σελίδα προετοιμάστηκε για ατσάλινες πλάκες δέλτα θαλάσσης με Ασφαλές Φορτίο Εργασίας από 17 έως 600 τόνους και μέγιστο φορτίο θραύσης από 85 έως 3000 τόνους σύμφωνα με τον παρεχόμενο πίνακα. Το προϊόν δεν είναι τροχαλία καταστρώματος, πλωτήρας ή βαρούλκο. είναι μια αφαιρούμενη πλάκα σύνδεσης ρυμούλκησης. Η ποιότητα του υλικού, η διάταξη των οπών, η συμβατότητα με πείρο / κρίκο, η κατεύθυνση του φορτίου, η διαδικασία δοκιμής αντοχής και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθούν σύμφωνα με τη διάταξη ρυμούλκησης και τις απαιτήσεις του έργου.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Πλάκα δέλτα θαλάσσης / ατσάλινη τριγωνική πλάκα → πλάκα σύνδεσης για διατάξεις ραχοκοκαλιάς ρυμούλκησης πλοίων.
• Εστίαση εφαρμογής: γραμμές ρυμούλκησης συνδυασμένες σε ραχοκοκαλιά → χρησιμοποιείται για τη σύνδεση και την κατανομή του φορτίου ρυμούλκησης μεταξύ συμβατών εξαρτημάτων ρυμούλκησης.
• Εύρος SWL: 17 έως 600 τόνοι όπως παρέχεται → επιλέγεται σύμφωνα με το φορτίο ρυμούλκησης, τη γεωμετρία της ραχοκοκαλιάς και τις ονομαστικές τιμές των συνδεδεμένων εξαρτημάτων.
• Εύρος μέγιστου φορτίου θραύσης: 85 έως 3000 τόνοι όπως παρέχεται → διατηρείται ξεχωριστά από το SWL και το φορτίο δοκιμής αντοχής για αποφυγή λανθασμένης ερμηνείας του φορτίου.
• Δοκιμή αντοχής: 150% SWL → το φορτίο δοκιμής, η κατεύθυνση φόρτισης, ο χρόνος συγκράτησης και η απαίτηση μάρτυρα πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Επιλογές υλικού: χάλυβας κράματος σφυρηλάτησης, χάλυβας C-Mn σφυρηλάτησης, χαλύβδινη πλάκα υψηλής αντοχής, ή ανοξείδωτος χάλυβας → η τελική ποιότητα και η θερμική επεξεργασία πρέπει να καθοριστούν.
• Φινίρισμα ακμών: όλες οι ελεύθερες ακμές λειασμένες σε R3 χωρίς γρέζια → σημαντικό για ασφαλέστερο χειρισμό και μείωση αιχμηρής επαφής γύρω από κρίκους ή σχοινιά.
• Επεξεργασία επιφάνειας: βαφή, γαλβανισμένη, ή καθρεπτοειδής γυαλισμένη → επιλέγεται σύμφωνα με το περιβάλλον διάβρωσης, τον τύπο υλικού και τις απαιτήσεις επιθεώρησης του πελάτη.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Εντολής

Βήμα 1: Επιβεβαιώστε τον τύπο προϊόντος: ευθεία ή καμπύλη πλάκα δέλτα θαλάσσης / τριγωνική πλάκα για χρήση ραχοκοκαλιάς ρυμούλκησης.

Βήμα 2: Επιλέξτε το SWL και το μέγιστο φορτίο θραύσης σύμφωνα με το σχέδιο ρυμούλκησης, την έλξη πλωτήρα, το αναμενόμενο δυναμικό φορτίο και την απαίτηση έγκρισης.

Βήμα 3: Επιβεβαιώστε τη διάταξη της ραχοκοκαλιάς, τον αριθμό των συνδεδεμένων γραμμών, τον τύπο του κρίκου, τη διάμετρο του πείρου, το μέγεθος της οπής, την κατεύθυνση του φορτίου και εάν η πλάκα συνδέει συρματόσχοινο, συνθετικό σχοινί, αλυσίδα ή ένα μικτό σύστημα ρυμούλκησης.

Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: χάλυβας κράματος σφυρηλάτησης, χάλυβας C-Mn σφυρηλάτησης, χαλύβδινη πλάκα υψηλής αντοχής, ανοξείδωτος χάλυβας ή υλικό που έχει καθοριστεί από το έργο.

Βήμα 5: Επιβεβαιώστε την απαίτηση δοκιμής αντοχής: 150% SWL, κατεύθυνση φόρτισης, διάταξη στερέωσης, χρόνος συγκράτησης, κριτήρια αποδοχής, έκθεση δοκιμής και πεδίο εφαρμογής μάρτυρα κλάσης.

Βήμα 6: Επιβεβαιώστε την επεξεργασία επιφάνειας: βαφή, γαλβανισμένο φινίρισμα, καθρεπτοειδώς γυαλισμένος ανοξείδωτος χάλυβας ή ειδική προστασία από διάβρωση για την περιοχή λειτουργίας του σκάφους.

Βήμα 7: Παρέχετε ποσότητα, τύπο σκάφους, σχέδιο διάταξης ρυμούλκησης, δεδομένα συνδεδεμένου κρίκου / σχοινιού, απαίτηση πιστοποιητικού, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Τριγωνικό σώμα ατσάλινης πλάκας | Πολλαπλές οπές σύνδεσης | Ευθεία ή καμπύλη επιλογή τύπου | Στρογγυλεμένες ελεύθερες ακμές λειασμένες σε R3 | Διεπαφή σύνδεσης κρίκου / γραμμής ρυμούλκησης | Διαδρομή φορτίου δοκιμής αντοχής | Βαφή, γαλβανισμένο ή γυαλισμένο φινίρισμα επιφάνειας

Ραχοκοκαλιά Ρυμούλκησης, Πλεονεκτήματα Φορτίου & Μηχανικής

• Η τριγωνική πλάκα παρέχει ένα συμπαγές σημείο σύνδεσης για τη συνένωση γραμμών ρυμούλκησης σε μια ραχοκοκαλιά ρυμούλκησης, βοηθώντας τη διάταξη ρυμούλκησης να σχηματίσει μια καθορισμένη διαδρομή φορτίου μεταξύ των συνδεδεμένων εξαρτημάτων.
• Ο παρεχόμενος πίνακας διαχωρίζει το Ασφαλές Φορτίο Εργασίας και το μέγιστο φορτίο θραύσης. Αυτοί οι όροι δεν πρέπει να συγχέονται με το φορτίο δοκιμής αντοχής, το φορτίο δοκιμής, το MBL του σχοινιού ή την έλξη πλωτήρα του σκάφους.
• Όλες οι ελεύθερες ακμές πρέπει να λειανθούν σε R3 χωρίς γρέζια, μειώνοντας τον κίνδυνο αιχμηρής ακμής γύρω από συνδεδεμένους κρίκους, θηλιές σχοινιών, υποδοχές συρματόσχοινων και περιοχές χειρισμού του πληρώματος.
• Επιλογές σφυρηλατημένου χάλυβα ή χάλυβα υψηλότερης αντοχής μπορούν να επιλεγούν ανάλογα με το φορτίο ρυμούλκησης, το πάχος της πλάκας, τη γεωμετρία των οπών, τη θερμική επεξεργασία, την ιχνηλασιμότητα και την απαίτηση πιστοποιητικού.
• Η δοκιμή αντοχής στο 150% του SWL μπορεί να κανονιστεί σύμφωνα με το πεδίο εφαρμογής της παραγγελίας. Η μέθοδος δοκιμής πρέπει να αναπαράγει την εγκεκριμένη κατεύθυνση φόρτισης όσο το δυνατόν πρακτικότερα.
• Η προστασία της επιφάνειας μπορεί να επιλεγεί για το περιβάλλον λειτουργίας: βαμμένος ανθρακούχος χάλυβας, γαλβανισμένο φινίρισμα ή καθρεπτοειδώς γυαλισμένος ανοξείδωτος χάλυβας όταν η αντοχή στη διάβρωση και η εμφάνιση είναι σημαντικές.
• Για εφαρμογές ρυμούλκησης υψηλού φορτίου, η πλάκα δέλτα πρέπει να ελέγχεται μαζί με κρίκους, θηλιές σχοινιών, υποδοχές συρματόσχοινων, αλυσίδες, περιστρεφόμενους συνδέσμους, πείρους ρυμούλκησης και διάταξη βαρούλκου / γάντζου ρυμούλκησης.

Προσαρμοσμένα Χαρακτηριστικά

• Όνομα προϊόντος: Πλάκα Δέλτα Θαλάσσης / Ατσάλινη Τριγωνική Πλάκα → κοινός συνδετήρας ρυμούλκησης που χρησιμοποιείται σε διατάξεις ραχοκοκαλιάς ρυμούλκησης.
• Τύπος: Ευθεία / καμπύλη → επιλέγεται σύμφωνα με τη γεωμετρία του συγκροτήματος ρυμούλκησης και το σχέδιο του πελάτη.
• SWL: 17 έως 600 τόνοι → παρεχόμενη κατηγορία φορτίου για επιλογή. η τελική σήμανση ακολουθεί τη συμφωνία μεταξύ χρήστη και κατασκευαστή.
• Μέγιστο Φορτίο Θραύσης: 85 έως 3000 τόνοι → παρεχόμενη αναφορά τελικού φορτίου. δεν είναι το ίδιο με το SWL ή το φορτίο δοκιμής αντοχής.
• Δοκιμή Αντοχής: 150% SWL → η διαδικασία δοκιμής αντοχής και η απαίτηση μάρτυρα πρέπει να συμφωνηθούν πριν από την παραγωγή.
• Υλικό: Χάλυβας κράματος σφυρηλάτησης / χάλυβας C-Mn σφυρηλάτησης / χαλύβδινη πλάκα υψηλής αντοχής / ανοξείδωτος χάλυβας → η τελική ποιότητα, η θερμική επεξεργασία και η ιχνηλασιμότητα πρέπει να επιβεβαιωθούν.
• Φινίρισμα Ακμών: R3 ελεύθερη ακμή χωρίς γρέζια → σημαντικό για την ασφάλεια επαφής και τη μείωση ζημιών από αιχμηρές ακμές γύρω από συνδεδεμένα εξαρτήματα.
• Επεξεργασία Επιφάνειας: βαφή / γαλβανισμένο / καθρεπτοειδώς γυαλισμένο → επιλέγεται ανάλογα με τον τύπο υλικού, το περιβάλλον διάβρωσης και τις απαιτήσεις του έργου.
• Απαίτηση Πιστοποιητικού: διαθέσιμο κατόπιν αιτήματος και υπόκειται στο πεδίο εφαρμογής της παραγγελίας → το πιστοποιητικό κλάσης, το πιστοποιητικό κατασκευαστή, το πιστοποιητικό υλικού και η έκθεση δοκιμής πρέπει να επιβεβαιωθούν πριν από την προσφορά.

Πώς Λειτουργεί

Δύο ή περισσότερες γραμμές ρυμούλκησης συνδέονται στην πλάκα δέλτα → Κρίκοι ή εγκεκριμένα τελικά εξαρτήματα τοποθετούνται μέσω των οπών της πλάκας → Το φορτίο ρυμούλκησης κατανέμεται μέσω του τριγωνικού σώματος της πλάκας → Η διαδρομή φορτίου δοκιμής αντοχής και το πεδίο εφαρμογής του πιστοποιητικού ελέγχονται σύμφωνα με τις απαιτήσεις της παραγγελίας → Η πλήρης ραχοκοκαλιά ρυμούλκησης συναρμολογείται και επιθεωρείται πριν από τη χρήση.

Εφαρμογές

Διατάξεις ραχοκοκαλιάς ρυμούλκησης πλοίων | Σύνδεση ρυμούλκησης ρυμουλκού | Εξοπλισμός ρυμούλκησης σκαφών εργασίας | Συγκροτήματα ρυμούλκησης διάσωσης | Εξοπλισμός ρυμούλκησης λιμανιού | Υποστήριξη υπεράκτιων ρυμουλκήσεων όταν εγκρίνεται | Συστήματα ρυμούλκησης με συρματόσχοινο και συνθετικό σχοινί | Προμήθεια νέου εξοπλισμού ρυμούλκησης και έργα αντικατάστασης.

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την απαίτηση δοκιμής αντοχής και τη διαδικασία έγκρισης της κοινωνίας ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

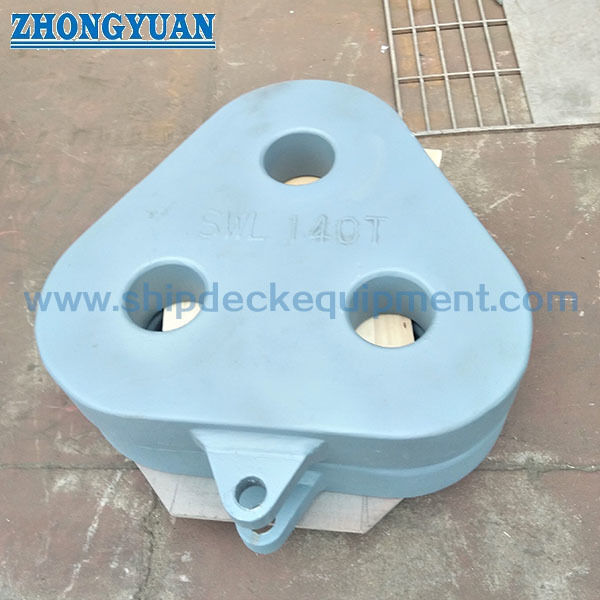

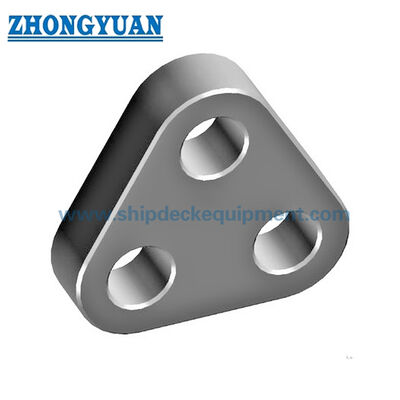

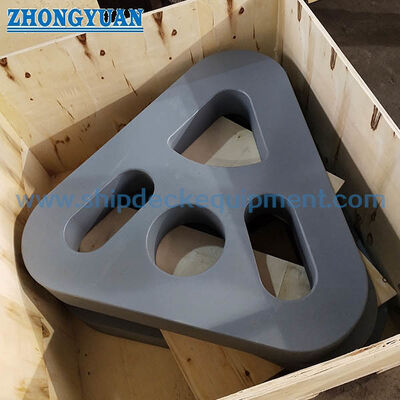

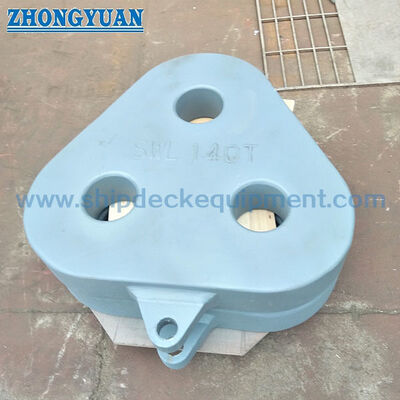

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το μέγιστο φορτίο θραύσης το ίδιο με το SWL ή το φορτίο δοκιμής αντοχής;

Α1: Όχι. Ο πίνακας παραθέτει το SWL και το μέγιστο φορτίο θραύσης ως ξεχωριστές τιμές. Η δοκιμή αντοχής καθορίζεται στο 150% του SWL στα παρεχόμενα δεδομένα. Αυτοί οι όροι δεν πρέπει να συγχέονται και η τελική σήμανση πρέπει να ακολουθεί τη συμφωνία του έργου και την απαίτηση πιστοποιητικού.

Ε2: Τι πληροφορίες χρειάζονται για να επιλέξετε τη σωστή πλάκα δέλτα;

Α2: Επιβεβαιώστε το SWL, το μέγιστο φορτίο θραύσης, τη διάταξη της ραχοκοκαλιάς ρυμούλκησης, το μέγεθος του συνδεδεμένου κρίκου, το τελικό εξάρτημα του σχοινιού ή του συρματοσχοίνου, την κατεύθυνση του φορτίου, την ποιότητα του υλικού, την επεξεργασία επιφάνειας, την απαίτηση δοκιμής αντοχής, το πεδίο εφαρμογής του πιστοποιητικού, την ποσότητα και τον τόπο παράδοσης.

Ε3: Μπορεί αυτή η πλάκα δέλτα να χρησιμοποιηθεί για υπεράκτιες ή διάσωσης ρυμουλκήσεις;

Α3: Μπορεί να εξεταστεί για υπεράκτιες υποστηρικτικές ή διάσωσης ρυμουλκήσεις μόνο όταν έχουν επιβεβαιωθεί η πλήρης διάταξη ρυμούλκησης, το δυναμικό φορτίο, τα συνδεδεμένα εξαρτήματα, η δοκιμή αντοχής, το πεδίο εφαρμογής της επιθεώρησης και η απαίτηση έγκρισης από την κλάση ή το έργο. Ο πίνακας της ιστοσελίδας από μόνος του δεν πρέπει να αντικαταστήσει έναν έλεγχο σχεδιασμού ρυμούλκησης έργου.
