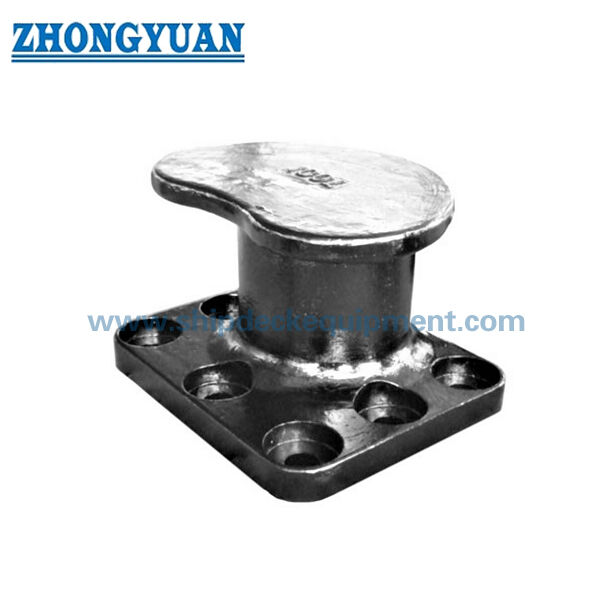

15 ∙ 200T Νεφρική Αγκυροβολητήρα.

15 ∙ 200T Νεφρική Αγκυροβολητήρα.

Επισκόπηση του προϊόντος

Ο στύλος νεφρού είναι ένας σφιγμένος στύλος αγκυροβολής που χρησιμοποιείται σε τοίχους αποβάθρων, προβλήτες, λιμάνια ναυπηγείων, αποβάθρες επισκευής και σημεία αγκυροβολής λιμανιού για ασφαλή αγκυροβολή πλοίων.Το σχήμα του σώματος του σε σχήμα νεφρού παρέχει μια πρακτική μορφή κράτησης σχοινιών για τις ρυθμίσεις αγκυροβολίας., ενώ οι καμπυλωτές περιοχές επαφής πρέπει να είναι επιλεγμένες με ομαλές μεταβάσεις για τη μείωση της τοπικής συγκέντρωσης στρες και της βλάβης από επαφή με το σχοινί.

Το δοχείο αυτό μπορεί να προμηθευτεί σε χυτοχάλυβα C-Mn, χυτοπλαστικό σίδηρο / σίδηρο SG, χυτοχάλυβα, χυτοχάλυβα ανοξείδωτου χάλυβα ή χυτοχάλυβα που καθορίζεται από το έργο.το χύτευμα ξύλου χρησιμοποιείται για τον έλεγχο του σχήματος του χύτευσης και τη μείωση των επιβλαβών προβλημάτων του χύτευσης, όπως η πορώσεια και η ένταξη σκωρίαςΕπειδή το δοχείο αποβάθρου είναι ένα στοιχείο ασφάλειας του λιμανιού, πρέπει να επιβεβαιώνεται πριν από την παραγωγή η σταθερότητα του χύτευσης, η διάταξη των βρόχων άγκυρας, η σύνδεση του θεμέλιου, η τελική επιφάνεια και το πεδίο ελέγχου.

Γρήγορες προδιαγραφές

• Περιοχή Bollard SWL: 15 έως 200 τόνους → υποστηρίζει την επιλογή από μικρά σημεία αγκυροβολίας σε μεγαλύτερες θέσεις αγκυροβολίας στην προβλήτα.
• Τύπος προϊόντος: σχήμα νεφρού δοχείας → μορφή συμπαγής δοχείας αγκυροβολής για εφαρμογές στις αποβάθρες, στις προβλήτες και στα ναυπηγεία.
• Μέθοδος εγκατάστασης: αγκυροβολημένη αγκυροβολία στο θεμέλιο της αποβάθρας → οι άγκυροι αγκυροβολιών από χάλυβα άνθρακα που έχουν ζεστό γύρισμα παρέχουν ανθεκτική στη διάβρωση μηχανική στερέωση.Η ποιότητα των βρόχων και οι λεπτομέρειες ενσωμάτωσης θα πρέπει να επιβεβαιώνονται από το σχέδιο του έργου.
• Διατάξη βρόγχων: 4 έως 8 βρόγχοι αγκυρώσεως → επιλέγονται σύμφωνα με την χωρητικότητα του στύλου και τις απαιτήσεις σύνδεσης του θεμέλιου.
• Επιλογές υλικών: χυτοσίδηρος C-Mn, χυτοσίδηρος ευέλικτος / σίδηρος SG, χυτοσίδηρος, χύτευση από ανοξείδωτο χάλυβα → η τελική ποιότητα θα πρέπει να ακολουθεί το σχεδιασμό του λιβάδιου, τις προδιαγραφές του πελάτη και τις απαιτήσεις επιθεώρησης.
• Εστίαση της διαδικασίας χύτευσης: χύτευση ξύλινου μοτίβου και ελεγχόμενη διαδικασία χύτευσης → συμβάλλει στη βελτίωση της συνέπειας σχήματος χύτευσης και στη μείωση της επιβλαβούς πορώδους διάστασης ή της ένταξης σκωρίας.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, γυαλισμένο φινίρισμα, γάλαντισμένο φινίρισμα ή προσαρμοσμένη επίστρωση → τελικό σύστημα ακολουθεί το περιβάλλον διάβρωσης και τις προδιαγραφές του έργου.
• Προαιρετική επιθεώρηση: Η επιθεώρηση UT, MT, FEA και η επιθεώρηση κατηγορίας / τρίτου μέρους μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του πελάτη και το πεδίο έγκρισης του έργου.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της απαιτούμενης επιφάνειας SWL για το δοχείο από 15, 20, 30, 50, 75, 100, 125, 150 ή 200 μετρικούς τόνους σύμφωνα με την ανάλυση αγκυροβολής ή το σχέδιο σχεδιασμού λιμένα.

Βήμα 2: Επιβεβαίωση της τοποθεσίας εγκατάστασης, της κατάστασης του θεμέλιου της προβλήτας / της προβλήτας, της διάταξης των βρόχων άγκυρας, της αντοχής του σκυροδέματος, της απαίτησης ενσωμάτωσης, της κατάστασης της βάσης και του διαθέσιμου χώρου εγκατάστασης.

Βήμα 3: Επιβεβαίωση της απαίτησης υλικού: χυτοσίδηρος C-Mn, χυτοσίδηρο ευέλικτου σιδήρου / σίδηρο SG, χυτοσίδηρο, χυτοσίδηρο ανοξείδωτου χάλυβα ή άλλο χυτοσίδηρο που καθορίζεται από το έργο.

Βήμα 4: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, τελικό σύστημα βαφής, γαλβανισμένο φινίρισμα, γυαλισμένο φινίρισμα ή ειδική αντι-διάβρωση.

Βήμα 5: Επιβεβαιώστε το πεδίο της επιθεώρησης και του υπολογισμού πριν από την προσφορά: UT, MT, ιχνηλασιμότητα υλικού, πιστοποιητικό αγκυροβολτού, υπολογισμό FEA, επιθεώρηση τρίτου ή έγκριση κλάσης, εάν απαιτείται.

Βήμα 6: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου GA / σχεδίου θεμελίωσης, απαιτούμενου φορτίου αγκυροβολής και φωτογραφιών αναφοράς, εάν είναι διαθέσιμες.

Δομή

Kidney-shaped casting body | Smooth rope-contact crown | Curved transition area | Bolted base / seating face | Hot-dip galvanized anchor bolt set | Foundation fixing interface | Shop primer or specified surface treatment

Πλεονεκτήματα του χύτευσης, της αγκύρωσης και της μηχανικής

• Το χύτευμα ξύλινου μοτίβου υιοθετείται συνήθως για τον έλεγχο του σχήματος του στύλου των νεφρών, τη διατήρηση της επαναληπτής γεωμετρίας και την υποστήριξη καλύτερης ποιότητας χύτευσης για την παροχή υπηρεσιών αγκυροβολής.
• Η ποιότητα του χύτευσης αντιμετωπίζεται ως κρίσιμος παράγοντας ασφάλειας, διότι ελαττώματα σε ένα δοχείο αποβάθρας μπορεί να επηρεάσουν την ασφάλεια αγκυροβολίας.συρρίκνωση, και ελαττώματα επιφάνειας που ενδέχεται να επηρεάσουν τις επιδόσεις λειτουργίας.
• Ο χυτοποιημένος χάλυβας C-Mn είναι κατάλληλος εκεί όπου απαιτείται αντοχή, αντοχή και αντοχή σε αντίκτυπο από το έργο.Μπορεί να επιλεγεί χυτοσίδηρος / σίδηρος SG όταν η αντοχή στην φθορά και η αντοχή της επιφάνειας χύτευσης είναι σημαντικές, με την επιφύλαξη της έγκρισης του έργου και των υλικών.
• Οι ομαλές μεταβάσεις ακτίνας διατηρούνται στις καμπυλωμένες περιοχές για να μειωθεί η τοπική συγκέντρωση στρες και να παρέχεται μια πιο φιλική προς το σχοινί επιφάνεια επαφής κατά την αγκυροβόληση.
• Οι στροφές από καυτό γαλβανισμένο ατσάλι βοηθούν στη βελτίωση της αντοχής στη διάβρωση, ενώ η ποιότητα των στροφών, η σύσφιξη, η ενσωμάτωση,και η ενίσχυση του θεμέλιου θα πρέπει να ακολουθεί το πολιτικό / λιμενικό σχέδιο.
• Η επιθεώρηση UT και MT μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις του πελάτη για να ελέγχεται η σταθερότητα του χύτευσης και οι ενδείξεις επιφάνειας / κοντινής επιφάνειας πριν από την παράδοση.
• Η ανάλυση πεπερασμένων στοιχείων μπορεί να παρέχεται κατόπιν αιτήματος για την επανεξέταση της κατανομής των πιέσεων γύρω από το καμπυλωμένο σώμα, τη βάση και τη ζώνη αγκυρώσεως υπό περιπτώσεις φορτίου που καθορίζονται από το έργο.
• Η προετοιμασία της επιφάνειας και η επικάλυψη μπορούν να ταιριάζουν με το περιβάλλον του λιμανιού, συμπεριλαμβανομένης της εκρήξεως, της εκκίνησης, της τελικής μπογιάς, της γαλβανικής επεξεργασίας ή του προστατευτικού συστήματος που καθορίζεται από τον πελάτη.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Πυρήνας αποβάθρας → βρόγχος αγκυροβόλησης για θέσεις αγκυροβολίας στην αποβάθρα, στη προβλήτα και στα λιμάνια.
• Διάταξη SWL: 15~200 τόνους → επιλέξτε ανάλογα με το σχεδιασμό αγκυροβόλησης και την εγκεκριμένη απαίτηση φορτίου.
• Υλικό: Χυτοχάλυβας C-Mn / χυτοπλαστικού σιδήρου / σιδήρου SG / χυτοχάλυβας / χυτοχάλυβα ατσάλι → η τελική ποιότητα του υλικού πρέπει να επιβεβαιώνεται πριν από την παραγωγή.
• Μέθοδος χύτευσης: Η χύτευση ξύλινου τύπου ως κανονική μέθοδος παραγωγής → υποστηρίζει ελεγχόμενη γεωμετρία και βελτιωμένη συνέπεια χύτευσης.
• Επιθεώρηση: UT και MT διαθέσιμα κατόπιν αιτήματος → μέθοδος επιθεώρησης και κριτήρια αποδοχής πρέπει να επιβεβαιώνονται στην παραγγελία.
• Αγκυροβολητήρες: Αγκυροβολητήρες από χάλυβα άνθρακα θερμής θέρμανσης → μέγεθος, ποσότητα, μήκος, ποιότητα και ενσωμάτωση του βρόχου πρέπει να ακολουθούν τον προμηθευμένο πίνακα και το σχέδιο του θεμέλιου του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης ή εξατομικευμένο φινίρισμα → τελικό σύστημα επικάλυψης εξαρτάται από το περιβάλλον διάβρωσης του λιμένα και τις απαιτήσεις του πελάτη.
• Υπολογισμός FEA: Διατίθεται σύμφωνα με τις απαιτήσεις του έργου → χρησιμοποιείται για την αξιολόγηση της συγκέντρωσης τάσης και της μεταφοράς φορτίου αγκυρώσεως με βάση τις επιβεβαιωμένες περιπτώσεις φορτίου.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα κατόπιν αιτήματος → πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, έκθεση επιθεώρησης ή πιστοποιητικό κατηγορίας/τρίτου μέρους πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Mooring line is placed around the kidney bollard → Rope load is applied to the smooth curved contact area → Load transfers through the casting body to the bolted base → Anchor bolts transfer the force into the quay / jetty foundation → Inspection and maintenance confirm safe berth service condition

Εφαρμογές

Έδρες αποβάθρων. Σημεία αγκυροβολίας λιμανιών. Τερματικά λιμανιών. Έδρες εξοπλισμού ναυπηγείων. Έδρες επισκευής. Έδρες εργαστηριακών σκαφών.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και τα έγγραφα επιθεώρησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης.

Πιστοποίηση: Πιστοποιητικό επιθεώρησης από τρίτο μέρος, Πιστοποιητικό δοκιμής ρυμουλκούμενου φορτίου

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς θα πρέπει να επιλέγεται η σωστή χωρητικότητα του δοχείου των νεφρών;

Α1: Επιλέξτε το στύλο SWL σύμφωνα με την ανάλυση της αγκυροβολίας, το εύρος μεγεθών του σκάφους, τη διάταξη της γραμμής αγκυροβολίας, την κατεύθυνση φορτίου, τον παράγοντα ασφάλειας και το σχεδιασμό των θεμελιωδών αποβάθρων / προβλήτων.Ο προμηθευόμενος πίνακας παρέχει χωρητικότητα, τις κύριες διαστάσεις και τα δεδομένα αναφοράς για τις βίδες άγκυρας για προσφορά και προκαταρκτική επιλογή.

Ε2: Ποιο υλικό είναι καλύτερο για το δοχείο της προβλήτας, χυτό χάλυβα ή εύκαμπτο σίδηρο;

Α2: Ο χυτοχάλυβας συνήθως επιλέγεται όταν η αντοχή και η δομική αντοχή είναι σημαντικές.Μπορεί να εξεταστεί το χυτοειδές εύκαμπτο σίδηρο / το σίδηρο SG όταν η αντοχή στην φθορά και η αντοχή της επιφάνειας χύτευσης είναι βασικές ανησυχίεςΤο τελικό υλικό θα πρέπει να επιβεβαιωθεί σύμφωνα με το σχέδιο φορτίου, τις προδιαγραφές του πελάτη και τις απαιτήσεις επιθεώρησης.

Ε3: Μπορούν να παρέχονται τα πιστοποιητικά UT, MT, FEA;

Α3: Ναι, ο υπολογισμός UT, MT, FEA, το πιστοποιητικό υλικού, το πιστοποιητικό κατασκευαστή, το πιστοποιητικό γροθιάς άγκυρας και η επιθεώρηση κατηγορίας / τρίτου μέρους μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου.Η μέθοδος ελέγχου, τα κριτήρια αποδοχής και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.
