20 ∙ 200T Σφραγισμένη Αγκυροβόληση Διπλή Μικρή Αγκυροβόληση

20 ∙ 200T Σφραγισμένη Αγκυροβόληση Διπλή Μικρή Αγκυροβόληση

Επισκόπηση του προϊόντος

Το διπλό μπιτ αγκυροβολημένο δοκίμιο είναι ένα δοκίμιο αγκυροβολητήρα που χρησιμοποιείται σε λιμάνια, αποβάθρες, προβλήτες, ναυπηγεία και ναυτιλιακούς τερματικούς σταθμούς για τις εργασίες αγκυροβολίας και μετατόπισης πλοίων.Η κλίση του διπλού κομματιού παρέχει μια πρακτική διάταξη κράτησης σχοινιών, ενώ οι στρογγυλεμένες περιοχές επαφής με σχοινί και η στρογγυλεμένη βάση βοηθούν στη μεταφορά της δύναμης αγκυρώσεως στην ενισχυμένη δομή της αποβάθρας μέσω στρογγυλών αγκυρώσεων.

Το δοχείο αυτό μπορεί να προμηθευτεί σε χυτοχάλυβα ή χυτοπλαστικό σίδηρο / σίδηρο SG ανάλογα με τις απαιτήσεις του έργου.Η ποιότητα του χύτευσης είναι κρίσιμο σημείο για την ασφάλεια, επειδή τα βλαβερά ελαττώματα του χύτευσηςΗ αλυσίδα αυτή μπορεί να χρησιμοποιηθεί για την κατασκευή κτιρίων από ξύλο με ελεγχόμενη χύτευση.πρακτικές ανύψωσης και τελικής επεξεργασίας για τη βελτίωση της σταθερότητας του χύτευσης, μειώνει την πορώδητητα των βλαβερών αερίων και την ένταξη σκωρίας και διατηρεί ομαλές μεταβάσεις ακτίνας γύρω από τις περιοχές επαφής με το σχοινί και μεταφοράς φορτίου.

Γρήγορες προδιαγραφές

• Η χωρητικότητα του δοχείου: 20 έως 200 τόνους → καλύπτει τις απαιτήσεις φόρτωσης κοινών λιμάνων και προβλήτων από μικρές λιμάνες έως μεγαλύτερους ναυτικούς τερματικούς σταθμούς.
• Τύπος στύλου: κλίση διπλής βίτσης → κατάλληλη για αγκυροβόληση στην πλευρά της προβλήτας όπου είναι σημαντικές η κράτηση σχοινιών, η γωνία οδήγησης της γραμμής και η πρόσβαση στο στύλο.
• Επιλογές υλικών: χυτοχάλυβας C-Mn ή χυτοπλαστικού σιδήρου / σιδήρου SG → το τελικό υλικό πρέπει να ακολουθεί το σχεδιασμό του λιβάδιου, τις προδιαγραφές του ιδιοκτήτη και τις απαιτήσεις επιθεώρησης.
• Επιλογή ευέλικτου σιδήρου: καλή αντοχή στην φθορά σε περιοχές επαφής με σχοινί → χρήσιμη όταν αναμένεται επανειλημμένη επαφή με το σχοινί αγκυροβολίας και συσκότιση.
• Σύστημα αγκυρώσεως: ζεστοδαλβανισμένες βίδες αγκυρώσεως από χάλυβα άνθρακα → παρέχει μηχανική στερέωση στη δομή της αποβάθρας με βελτιωμένη προστασία από τη διάβρωση.
• Ποσότητα βρόγχων: 8 έως 10 βρόγχοι ανάλογα με το μέγεθος της χωρητικότητας → η διάταξη του βρόγχου αγκυρώσεως πρέπει να ταιριάζει με το σχέδιο του πολιτικού θεμέλιου και της εγκατάστασης.
• Αναφορά γωνίας άνοιξης σχοινιού: -45° έως +45° κάθετα και 0° έως 180° οριζόντια → η τελική εφαρμογή πρέπει να ελέγχεται με τη διάταξη αγκυροβολίας.
• Επιλογή επιθεώρησης: υπολογισμός UT/MT και FEA διαθέσιμος κατόπιν αιτήματος → χρησιμοποιείται όταν το έργο απαιτεί πρόσθετη επαλήθευση της σταθερότητας ή της αντοχής του χύτευσης.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση της απαιτούμενης χωρητικότητας του δοχείου από 20 έως 200 τόνους ανάλογα με το σχεδιασμένο φορτίο του λιμένα, το μέγεθος του σκάφους, τη διάταξη αγκυροβολής και το σχεδιασμό των πολιτικών θεμελίων.

Βήμα 2: Επιβεβαίωση της απαίτησης υλικού: χυτοσίδηρος C-Mn, χυτοσίδηρος εύκαμπτος / σίδηρος SG, χυτοσίδηρος ή ανοξείδωτος χάλυβας, εάν απαιτείται ειδικά από το έργο.

Βήμα 3: Επιβεβαιώστε τις λεπτομέρειες της αγκυρώσεως, συμπεριλαμβανομένης της ποσότητας του βρόχου, της ποιότητας του βρόχου αγκυρώσεως, της απαίτησης ζεστού γαλβανισμού, του προτύπου, της βάσης και της διεπαφής των θεμελιωμάτων της αποβάθρας.

Βήμα 4: Επιβεβαιώστε τη γωνία οδήγησης του σχοινιού, την τυπική κατεύθυνση της γραμμής αγκυροβολίας, την απόσταση μεταξύ των δομών και το αν απαιτείται υπολογισμός πεπερασμένων στοιχείων για την περιοχή του δομού ή της αγκυρώσεως.

Βήμα 5: Επιβεβαίωση της επεξεργασίας της επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς, τελικό σύστημα επίστρωσης, γαλβάνωση του σώματος εάν ορίζεται ή προσαρμοσμένη απαίτηση επίστρωσης.

Βήμα 6: Επιβεβαιώστε το πεδίο της επιθεώρησης και του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό υλικού, πιστοποιητικό κατασκευαστή, UT / MT, μάρτυρας τάξης, επιθεώρηση τρίτου ή έγκριση ειδικού έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης, σχεδίου θεμελίωσης και φωτογραφίας αναφοράς, εάν πρόκειται για αντικατάσταση ή μεταρρύθμιση.

Δομή

Cast bollard body | Inclined double-bitt head | Smooth rope-contact radius | Bolted mounting base | Anchorage bolt holes | Hot-dip galvanized carbon steel anchorage bolts | Epoxy shop primer or specified surface treatment

Πλεονεκτήματα του χύτευσης, της αγκύρωσης και της μηχανικής

• Το ξύλινο χύτεμα μοτίβων χρησιμοποιείται συνήθως για αυτό το δοχείο, βοηθώντας στον έλεγχο του εξωτερικού σχήματος, της συνέπειας του καλούπιου και της επαναλαμβανόμενης ποιότητας των διαστάσεων κατά την παραγωγή.
• Η ποιότητα του χύτευσης αντιμετωπίζεται ως σημείο παραγωγής κρίσιμης σημασίας για την ασφάλεια, με ιδιαίτερη προσοχή στη διαμόρφωση, την τροφοδοσία, τον καθαρισμό και την τελική επεξεργασία για τη μείωση της επιβλαβούς πορώδους διάστασης, της ένταξης σκωπιδιών, του κινδύνου συρρίκνωσης,και απαράδεκτες ενδείξεις χύτευσης.
• Οι περιοχές επαφής με το σχοινί και οι περιοχές μετάβασης είναι επιπλωμένες με ομαλές αλλαγές ακτίνας για τη μείωση της τοπικής συγκέντρωσης άγχους και την αποφυγή κοφτερών σημείων επαφής που μπορεί να βλάψουν τα σχοινιά αγκυροβολίας.
• Το χυτοχάλυβα μπορεί να επιλεγεί όταν το έργο απαιτεί ισχυρότερη αντοχή σε αντίκτυπο και ένα ανθεκτικό χυτοχάλυβα,ενώ το εύκαμπτο σίδηρο / το σίδηρο SG μπορεί να επιλεγεί όπου η αντοχή στην φθορά και η απόδοση του χύτευσης είναι σημαντικές.
• Η διάταξη αγκυροβολημένης αγκυροβολίας επιτρέπει την στερέωση του στύλου στην αποβάθρα ή την αποβάθρα με βίδες αγκυροβολίας.και η ενσωμάτωση μπουλόν θα πρέπει να ελέγχεται από τον σχεδιαστή του λιβάδι.
• Οι βίδες αγκυρώσεων από χάλυβα άνθρακα με ζεστό πάτωμα παρέχουν προστασία από τη διάβρωση και αξιόπιστες επιδόσεις στερέωσης όταν εγκαθίστανται σύμφωνα με το σχεδιασμό αγκυρώσεων του έργου.
• Η μη καταστροφική δοκιμή UT / MT μπορεί να οργανωθεί σύμφωνα με τις απαιτήσεις του πελάτη για την επαλήθευση κρίσιμων περιοχών χύτευσης και την υποστήριξη της αποδοχής της επιθεώρησης του έργου.
• Ο υπολογισμός πεπερασμένων στοιχείων μπορεί να παρέχεται κατόπιν αιτήματος για την επανεξέταση της κατανομής των πιέσεων γύρω από την κεφαλή bit, τη βάση, τις μεταβάσεις ακτίνας και την περιοχή αγκυρώσεως.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Δύο βύθοι αγκυροβολητήρας διπλής βύθας, κλίση γωνίας → εξοπλισμός αγκυροβολής στην πλευρά της προβλήτας για λιμάνια, προβλήτες και προβλήτες.
• Περιοχή χωρητικότητας: 20 / 30 / 50 / 75 / 100 / 125 / 150 / 175 / 200 t → επιλέξτε σύμφωνα με το σχεδιασμό αγκυροβολής και τις απαιτήσεις λειτουργίας του σκάφους.
• Υλικό: Χυτοχάλυβας C-Mn ή χυτοπλαστικού σιδήρου / σιδήρου SG → η τελική ποιότητα του υλικού και οι μηχανικές του ιδιότητες πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
• Μέθοδος χύτευσης: Χύτευση ξύλινου μοτίβου ως κανονική πρακτική → υποστηρίζει ελεγχόμενη χύτευση, επαναληπτή γεωμετρία και βελτιωμένη ποιότητα χύτευσης.
• Αγκυροβολητήρας: Ζεστός γαλβανισμένος χάλυβας άνθρακα → χρησιμοποιείται για την στερέωση του στύλου στο θεμέλιο της προβλήτας με προστασία από τη διάβρωση.
• Παράγοντας ασφάλειας: 3 φορές ως προμηθευόμενη παράμετρος → ο τελικός συντελεστής ασφάλειας και η βάση φόρτωσης πρέπει να ακολουθούν τις προδιαγραφές του έργου και τις απαιτήσεις έγκρισης.
• Γωνία οδήγησης σχοινιού: -45° έως +45° κατακόρυφα / 0° έως 180° οριζόντια ως προμηθευόμενη αναφορά → η πραγματική γωνία γραμμής θα πρέπει να ελέγχεται με τη διάταξη της θέσης.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα πρώτης βάσης από επόξυο εργοστάσιο ως αναφορά → τελικό σύστημα επίστρωσης που πρέπει να επιβεβαιωθεί σύμφωνα με το περιβάλλον της τοποθεσίας.
• Επιθεώρηση: UT / MT διαθέσιμη κατόπιν αιτήματος → χρησιμοποιείται για την κρίσιμη επαλήθευση της ακρίβειας του χύτευσης όταν απαιτείται από τις προδιαγραφές του πελάτη ή του έργου.
• Επισκόπηση μηχανικής: FEA διαθέσιμη κατόπιν αιτήματος → χρησιμοποιείται για την υποστήριξη της αναθεώρησης της πίεσης και της συζήτησης σχεδιασμού αγκυρώσεων.

Πώς Λειτουργεί

Mooring rope is placed around the inclined double-bitt head → Smooth rope-contact radius guides the rope and reduces sharp local contact → Mooring force is transferred through the cast bollard body to the bolted base → Hot-dip galvanized anchorage bolts transfer the force into the reinforced dock foundation → Inspection and coating are completed according to project requirement

Εφαρμογές

Commercial port berths | Wharf and quay wall mooring points | Jetty and pier mooring positions | Shipyard newbuilding berth | Repair yard mooring area | Marine terminal | Tug and workboat berth | Replacement of existing dock bollards

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και τα έγγραφα επιθεώρησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης.Η επιθεώρηση της κοινωνίας τάξης ή η επιθεώρηση μαρτύρων από τρίτους θα πρέπει να επιβεβαιώνεται πριν από την προσφορά και την παραγωγή.

Πιστοποίηση: Πιστοποιητικό επιθεώρησης από τρίτο μέρος, Πιστοποιητικό δοκιμής φορτίου έλξης.

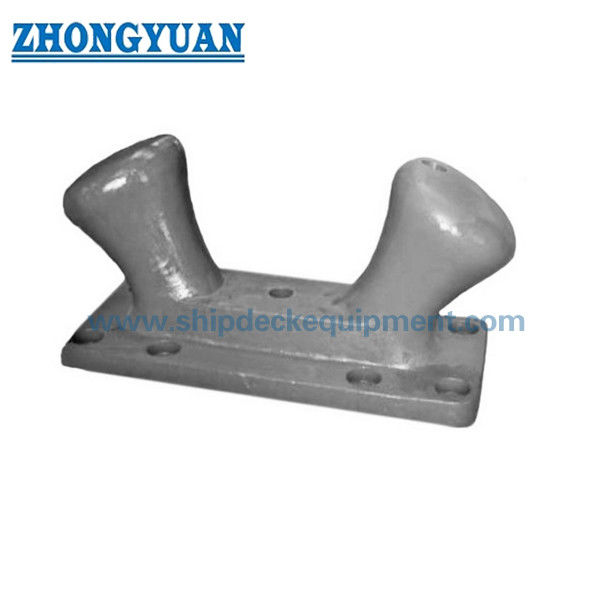

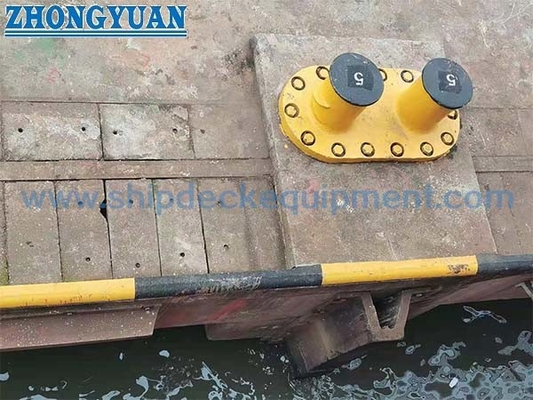

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς θα πρέπει να επιλέγεται η σωστή χωρητικότητα του δοχείου αποβάθρας;

Α1: Η χωρητικότητα θα πρέπει να επιλέγεται σύμφωνα με το σχεδιασμένο φορτίο της προβλήτας, τον τύπο του σκάφους, τη διάταξη αγκυροβολίας, τη γωνία οδήγησης του σχοινίου, την απόσταση μεταξύ των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών των δομών,και απαίτηση έγκρισης έργουΟ πίνακας ονομαστικής χωρητικότητας αποτελεί σημείο αναφοράς για την επιλογή και θα πρέπει να ελέγχεται με το σχέδιο του πολιτικού θεμέλιου.

Ε2: Ποια είναι η διαφορά μεταξύ των σιδερένιων στύλων χύτευσης και των σιδερένιων στύλων ευέλικτου σιδήρου;

Α2: Ο χυτοχάλυβας επιλέγεται συνήθως όταν απαιτείται αντοχή σε κρούσεις και ανθεκτική χυτοχάλυβα δομή.Το χυτό εύκαμπτο σίδηρο / το σίδηρο SG παρέχει καλή αντοχή στην φθορά και σταθερή απόδοση χύτευσης για επανειλημμένη επαφή με σχοινίΤο τελικό υλικό πρέπει να ακολουθεί τις προδιαγραφές του ιδιοκτήτη, το σχεδιαστικό φορτίο και τις απαιτήσεις ελέγχου.

Ε3: Ποιος ποιοτικός έλεγχος είναι σημαντικός για τα μπουρδέλα;

Α3: Σημαντικά σημεία ποιότητας περιλαμβάνουν την ακρίβεια του χύτευσης, την ομαλή τελική κατασκευή ακτίνας, τον έλεγχο των διαστάσεων, την ακρίβεια της τρύπας του βρόχου, την ποιότητα του βρόχου αγκυρώσεως, την προετοιμασία της επιφάνειας, την επικάλυψη,και προαιρετική επιθεώρηση UT / MTΕάν ο σχεδιασμός του λιβάδιου απαιτεί πρόσθετη επαλήθευση, μπορεί να οργανωθεί υπολογισμός FEA και ειδική επιθεώρηση του σχεδίου.
