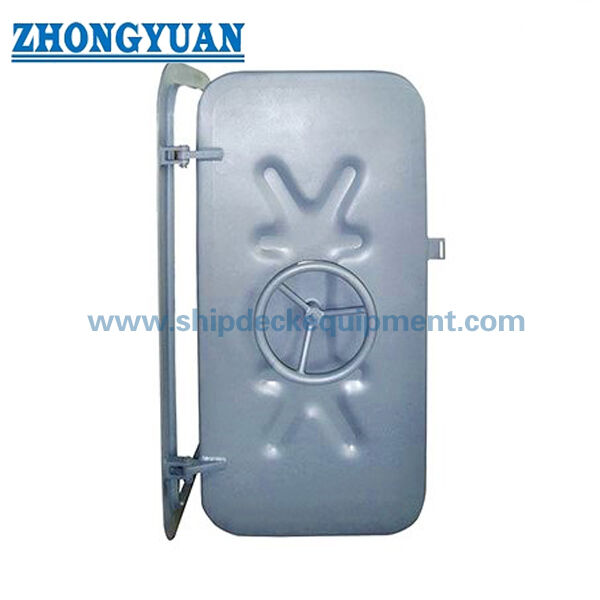

Ανθεκτική αδιάβροχη πόρτα χάλυβα ταχείας δράσης με διπλό χειροτροχό | Θαλάσσια αρθρωτή πόρτα διαφράγματος

Ανθεκτική στο νερό πόρτα από χάλυβα ταχείας δράσης με χειροτροχόλια διπλής όψης | Θαλάσσια ατρακτοειδής αρθρωτή πόρτα

Επισκόπηση προϊόντος

Αυτή η ατρακτοειδής πόρτα ταχείας δράσης από χάλυβα είναι μια χειροκίνητη, αρθρωτή πόρτα μονής φύλλου για ανοίγματα πρόσβασης σε ατρακτοειδείς διαφράγματα όπου η διάταξη του σκάφους και οι ισχύοντες κανονισμοί επιτρέπουν ένα αρθρωτό κλείσιμο ταχείας δράσης. Παρέχεται χειροτροχός και στις δύο πλευρές, ώστε ο μηχανισμός ασφάλισης να μπορεί να λειτουργεί από οποιοδήποτε διαμέρισμα. Το χαλύβδινο πλαίσιο προορίζεται για άμεση συγκόλληση στο διάφραγμα, ενώ το άνοιγμα με στρογγυλεμένες γωνίες, το φύλλο της πόρτας, οι μεντεσέδες, η έδραση της φλάντζας και η διάταξη ασφάλισης πρέπει να συντονιστούν με το εγκεκριμένο σχέδιο του πλοίου.

Τα διαθέσιμα δεδομένα αναφέρουν ένα κανονικό εύρος πίεσης 0,05-0,06 MPa, περίπου ισοδύναμο με υδροστατική πίεση γλυκού νερού 5-6 μέτρων. Αυτή η τιμή είναι μια αναφορά επιλογής έργου, όχι μια καθολική βαθμολογία: η απαιτούμενη πίεση σχεδιασμού, η κατεύθυνση της πίεσης, το επίπεδο εγκατάστασης, η κατηγορία διαφράγματος και η πίεση δοκιμής πρέπει να επιβεβαιώνονται για κάθε σκάφος. Οι εκδόσεις αδιαπέραστες από νερό, αδιάβροχες, πυράντοχες, αεροστεγείς, ακουστικές, αντιπειρατικές και ηλεκτροκίνητες είναι ξεχωριστές διαμορφώσεις και δεν πρέπει να συνδυάζονται σε έναν ισχυρισμό προϊόντος, εκτός εάν έχει επαληθευτεί η πλήρης συναρμολόγηση και το πεδίο εφαρμογής της έγκρισης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: χειροκίνητη αρθρωτή αδιαπέραστη πόρτα ταχείας δράσης → προορίζεται για πρόσβαση σε διάφραγμα όπου απαιτείται γρήγορη λειτουργία και από τις δύο πλευρές και γίνεται αποδεκτό αρθρωτό κλείσιμο.
• Λειτουργία: χειροτροχός σε κάθε πλευρά → ο χειριστής μπορεί να ενεργοποιήσει ή να απενεργοποιήσει τον μηχανισμό ασφάλισης ταχείας δράσης από οποιοδήποτε διαμέρισμα.
• Εγκατάσταση: συγκολλητό χαλύβδινο πλαίσιο → η κοπή του διαφράγματος, η περιβάλλουσα ενίσχυση, η επιπεδότητα του πλαισίου, η ακολουθία συγκόλλησης και ο έλεγχος παραμόρφωσης πρέπει να ακολουθούν το εγκεκριμένο σχέδιο εγκατάστασης.
• Πίεση αναφοράς: 0,05-0,06 MPa → περίπου 5-6 μέτρα υδροστατική πίεση γλυκού νερού· η τελική πίεση σχεδιασμού και δοκιμής πρέπει να επιβεβαιωθεί από τις απαιτήσεις ελέγχου ζημιών και κατηγορίας του σκάφους.
• Εύρος ονομαστικής οπής: 1200 x 600 έως 1600 x 800 mm → εννέα συνδυασμοί οπών αναφέρονται για επιλογή πρόσβασης και διάταξης.
• Επιλογές φύλλου πλάκας: 6 / 8 / 10 mm → οι διαθέσιμοι συνδυασμοί και τα κατά προσέγγιση βάρη εξαρτώνται από την επιλεγμένη καθαρή οπή.
• Κατά προσέγγιση βάρος: 124 έως 238 kg → σχετίζεται με την υποστήριξη μεντεσέδων, τον χειρισμό, την ακολουθία συγκόλλησης, την ανάθεση και τον σχεδιασμό ανταλλακτικών.
• Υλικό και λειτουργίες: ο μαλακός χάλυβας είναι η κύρια διαμόρφωση → οι εκδόσεις από ανοξείδωτο χάλυβα, αλουμίνιο, πυράντοχες, αεροστεγείς, ηχομειωτικές, ηλεκτροκίνητες ή αντιπειρατικές απαιτούν ξεχωριστή μηχανική επιβεβαίωση.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε ότι μια χειροκίνητη αρθρωτή αδιαπέραστη πόρτα ταχείας δράσης επιτρέπεται στο προβλεπόμενο διάφραγμα και τη διαδρομή πρόσβασης. Μια αρθρωτή πόρτα δεν είναι εναλλάξιμη με μια ηλεκτροκίνητη συρόμενη αδιαπέραστη πόρτα σε θέσεις όπου οι κανονισμοί του σκάφους απαιτούν συρόμενο τύπο.

Βήμα 2: Επιλέξτε την ονομαστική οπή και παρέχετε το σχέδιο κοπής του διαφράγματος, την κατεύθυνση ανοίγματος, την πλευρά των μεντεσέδων, το ύψος του κατωφλίου, την παρακείμενη δομή, το πάχος μόνωσης/επένδυσης και τον φάκελο καθαρισμού λειτουργίας και στις δύο πλευρές.

Βήμα 3: Δηλώστε την υδροστατική πίεση ή την πίεση σχεδιασμού, την κατεύθυνση της πίεσης, τη διάταξη των διαμερισμάτων, τη βάση της γραμμής νερού ζημιών και εάν η πόρτα πρέπει να αντέχει πίεση από τη μία πλευρά ή και από τις δύο πλευρές.

Βήμα 4: Επιβεβαιώστε το υλικό της πόρτας και του πλαισίου, το πάχος του φύλλου πλάκας, το υλικό της φλάντζας, τις απαιτήσεις υλικού μεντεσέδων και ασφάλισης, την προετοιμασία της επιφάνειας, το σύστημα επίστρωσης, την αντιστάθμιση διάβρωσης και τυχόν λεπτομέρειες διεπαφής από ανοξείδωτο χάλυβα.

Βήμα 5: Επιβεβαιώστε την απαιτούμενη λειτουργία: μόνο αδιαπέραστη από νερό, αδιάβροχη, πυράντοχη, αεροστεγής, ηχομειωτική, αντιπειρατική κλειδαριά ή ηλεκτροκίνητη λειτουργία. Οι λειτουργίες πυρκαγιάς, αερίου, ακουστικής και ασφάλειας απαιτούν αποκλειστική απόδειξη σχεδιασμού και δεν μπορούν να θεωρηθούν από μια τυπική αδιαπέραστη πόρτα.

Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους ή υπεράκτιας μονάδας, θέση εγκατάστασης, νηογνώμονα, πεδίο εφαρμογής πιστοποιητικού και μάρτυρα, προορισμό παράδοσης, απαιτούμενη ημερομηνία παράδοσης, εγκεκριμένο σχέδιο και φωτογραφία αναφοράς εάν υπάρχει.

Δομή

Συγκολλητό χαλύβδινο πλαίσιο | Μονό αρθρωτό χαλύβδινο φύλλο | Άνοιγμα με στρογγυλεμένες γωνίες | Χειροτροχόλια διπλής όψης | Μηχανισμός ασφάλισης ταχείας δράσης | Περιμετρική φλάντζα και έδραση συμπίεσης | Μεντεσέδες και στοπ | Εσωτερική και εξωτερική πρόσβαση λειτουργίας | Σύστημα προστασίας επιφάνειας

Πλεονεκτήματα αδιαπερατότητας, εγκατάστασης & ποιότητας

• Η λειτουργία με χειροτροχόλιο διπλής όψης υποστηρίζει γρήγορο τοπικό άνοιγμα και κλείσιμο χωρίς να απαιτείται εξωτερική πηγή ενέργειας. Ο τελικός σύνδεσμος, ο αριθμός των σημείων ασφάλισης, η ροπή λειτουργίας και η διάταξη απελευθέρωσης έκτακτης ανάγκης πρέπει να ακολουθούν τον εγκεκριμένο σχεδιασμό.
• Ένα σύστημα ασφάλισης ταχείας δράσης προορίζεται να εφαρμόζει κατανεμημένη συμπίεση γύρω από την περίμετρο της φλάντζας. Η ομοιόμορφη στεγανοποίηση εξαρτάται από την επιπεδότητα του πλαισίου, τη σωστή ρύθμιση των μανδάλων, την κατάσταση της φλάντζας, την ευθυγράμμιση των μεντεσέδων και την ελεγχόμενη παραμόρφωση του φύλλου.
• Το άνοιγμα με στρογγυλεμένες γωνίες και η γεωμετρία του πλαισίου αποφεύγουν τις αιχμηρές ορθογώνιες μεταβάσεις στο παρεχόμενο διαστατικό σχήμα. Οι πραγματικές ακτίνες γωνιών και η κοπή του διαφράγματος πρέπει να διατηρούνται κατά την κατασκευή και την εγκατάσταση στο ναυπηγείο.
• Η άμεση συγκόλληση στο διάφραγμα παρέχει ένα ολοκληρωμένο όριο, αλλά η υπερβολική εισαγωγή θερμότητας μπορεί να παραμορφώσει το πλαίσιο και να μειώσει την επαφή της φλάντζας. Η ακολουθία συγκόλλησης, η προσωρινή στήριξη, η διαστατική επιθεώρηση και η ευθυγράμμιση μετά τη συγκόλληση είναι σημαντικά σημεία αποδοχής.
• Η μάζα της πόρτας αυξάνεται με το μέγεθος της οπής και το πάχος της πλάκας. Η χωρητικότητα των μεντεσέδων, ο περιορισμός ανοίγματος, τα σημεία χειρισμού, η μέθοδος ανύψωσης για εγκατάσταση και η ασφαλής χειροκίνητη λειτουργία πρέπει να ελέγχονται πριν από την τελική έγκριση.
• Το αναφερόμενο εύρος πίεσης 0,05-0,06 MPa πρέπει να αντιμετωπίζεται ως αναφορά επιλογής. Η δοκιμή πίεσης πρωτοτύπου, η δοκιμή διαρροής παραγωγής, οι έλεγχοι καθίσματος επί του σκάφους και οι απαιτήσεις μάρτυρα εξαρτώνται από το ισχύον πρότυπο, τους κανονισμούς κατηγορίας και το εγκεκριμένο σχέδιο επιθεώρησης.
• Η συνέχεια της επίστρωσης απαιτείται στο πλαίσιο, στις ακμές του φύλλου, στους μεντεσέδες, στις συγκολλήσεις και στο εσοχή υλικό. Η τελική συμβατότητα βαφής με την προδιαγραφή επίστρωσης του σκάφους και το υλικό της φλάντζας πρέπει να επιβεβαιωθεί πριν από την αποστολή.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: αδιαπέραστη πόρτα ταχείας δράσης από χάλυβα → χειροκίνητο αρθρωτό κλείσιμο πρόσβασης για εγκεκριμένες θέσεις αδιαπέραστων διαφραγμάτων
• Λειτουργία: χειροτροχός διπλής όψης → επιτρέπει την τοπική λειτουργία από οποιαδήποτε πλευρά του διαφράγματος
• Ονομαστική οπή: 1200 x 600 έως 1600 x 800 mm → επιλέξτε σύμφωνα με την απαίτηση πρόσβασης, τη δομή και το εγκεκριμένο σχέδιο σκάφους
• Πίεση αναφοράς: 0,05-0,06 MPa → περίπου 5-6 μέτρα υδροστατική πίεση γλυκού νερού· η πίεση σχεδιασμού και δοκιμής του έργου παραμένει προς επιβεβαίωση
• Πάχος φύλλου πλάκας: 6 / 8 / 10 mm → η διαθεσιμότητα εξαρτάται από τον συνδυασμό ονομαστικής οπής στον παρεχόμενο πίνακα
• Κύριο υλικό: μαλακός χάλυβας → ο ανοξείδωτος χάλυβας και το αλουμίνιο είναι ξεχωριστές μηχανικές παραλλαγές, όχι άμεσες υποκαταστάσεις υλικού
• Στήριξη: συγκολλητό πλαίσιο διαφράγματος → η ακρίβεια κοπής, η ενίσχυση, η ακολουθία συγκόλλησης και ο έλεγχος παραμόρφωσης επηρεάζουν την τελική αδιαπερατότητα
• Χέρι ανοίγματος: αριστερό ή δεξί, προς επιβεβαίωση → σημειώστε την πλευρά των μεντεσέδων και την κατεύθυνση ανοίγματος στο εγκεκριμένο σχέδιο
• Σύστημα στεγανοποίησης: περιμετρική φλάντζα, υλικό προς επιβεβαίωση → το προφίλ της φλάντζας, η συμπίεση, η μέθοδος σύνδεσης και η πρόσβαση αντικατάστασης είναι ειδικά για το έργο
• Βαθμολογία πυρκαγιάς / αερίου / ακουστικής: προς επιβεβαίωση → δηλώστε βαθμολογία μόνο όταν η πλήρης συναρμολόγηση της πόρτας έχει τα ισχύοντα στοιχεία δοκιμής και έγκρισης
• Κλείδωμα κατά της πειρατείας: διαθέσιμο ανά έργο → η εσωτερική απελευθέρωση, η συμβατότητα διαδρομής διαφυγής, η λογική κλειδώματος και η αποδοχή κατηγορίας/σημαίας πρέπει να ελεγχθούν
• Πιστοποιητικά: σύμφωνα με τις απαιτήσεις του έργου → η έγκριση, η ιχνηλασιμότητα υλικού, οι δοκιμές και το πεδίο μάρτυρα πρέπει να συμφωνηθούν πριν από την παραγωγή

Πώς λειτουργεί

Γυρίστε τον χειροτροχό από οποιαδήποτε πλευρά → Ο μηχανισμός ασφάλισης ταχείας δράσης απελευθερώνει ή εμπλέκει τα περιμετρικά σημεία ασφάλισης → Το αρθρωτό φύλλο ανοίγει ή κλείνει → Η τελική κίνηση του χειροτροχού συμπιέζει τη φλάντζα έναντι της έδρασης του πλαισίου → Η καθίστευση, η ευθυγράμμιση και η διαρροή ελέγχονται κατά την ανάθεση

Εφαρμογές

Αδιαπέραστα διαμεριστικά διαφράγματα | Θέσεις πρόσβασης μηχανοστασίων | Πρόσβαση σε σήραγγα άξονα ή χώρο υπηρεσιών όπου επιτρέπονται αρθρωτές πόρτες | Αντλιοστάσια και τεχνικοί χώροι | Σκάφη εργασίας και εμπορικά πλοία | Χώροι υπεράκτιων μονάδων υπό την προϋπόθεση έγκρισης έργου | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά, έγγραφα έγκρισης, ιχνηλασιμότητα υλικού, δοκιμές πίεσης ή διαρροής και μάρτυρας επιθεώρησης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, τους ισχύοντες κανονισμούς, το εγκεκριμένο σχέδιο και τη διαδικασία του νηογνώμονα. Η έγκριση τύπου, η έγκριση EC MED, η πιστοποίηση πυρκαγιάς ή η πιστοποίηση προϊόντος κατηγορίας δεν περιλαμβάνονται εξ ορισμού.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Είναι το εύρος πίεσης 0,05-0,06 MPa κατάλληλο για κάθε εγκατάσταση;

Α1: Όχι. Είναι το εύρος αναφοράς που παρέχεται για αυτά τα δεδομένα προϊόντος. Η απαιτούμενη πίεση σχεδιασμού και δοκιμής πρέπει να καθοριστεί από το επίπεδο εγκατάστασης, τη γραμμή νερού ζημιών, την κατεύθυνση της πίεσης, τους κανονισμούς του σκάφους, το εγκεκριμένο σχέδιο και τις απαιτήσεις του νηογνώμονα.

Ε2: Μπορεί αυτή η αρθρωτή πόρτα με χειροτροχό να αντικαταστήσει μια υδραυλική ή ηλεκτροκίνητη συρόμενη αδιαπέραστη πόρτα;

Α2: Όχι αυτόματα. Ορισμένες θέσεις αδιαπέραστων διαφραγμάτων απαιτούν συρόμενες ή ηλεκτροκίνητες πόρτες σύμφωνα με τους ισχύοντες κανονισμούς του σκάφους. Ο σχεδιαστής του πλοίου και ο νηογνώμονας πρέπει να επιβεβαιώσουν ότι μια χειροκίνητη αρθρωτή πόρτα ταχείας δράσης είναι αποδεκτή στην προβλεπόμενη θέση.

Ε3: Περιλαμβάνονται ως στάνταρ πυράντοχες, αεροστεγείς, ηχομονωτικές, αντιπειρατικές και πιστοποιητικά κατηγορίας;

Α3: Όχι. Αυτές είναι ξεχωριστές λειτουργικές και εγκριτικές αρμοδιότητες. Η απαιτούμενη βαθμολογία, το πρότυπο δοκιμής, η διάταξη κλειδώματος και διαφυγής, ο μάρτυρας κατηγορίας, η έγκριση τύπου και το πακέτο πιστοποιητικών πρέπει να συμφωνηθούν πριν από την προσφορά και να υποστηρίζονται από τα σχετικά στοιχεία σχεδιασμού και δοκιμών.
