DIN 81915 Τύπος D Χυτό ατσάλι με κέρατο στο κατάστρωμα | Πρόσδεση και ρυμούλκηση πλοίων

DIN 81915 Τύπος D Γέφυρα τοποθετημένη χυτοχάλυβα Horn Chock

Επισκόπηση του προϊόντος

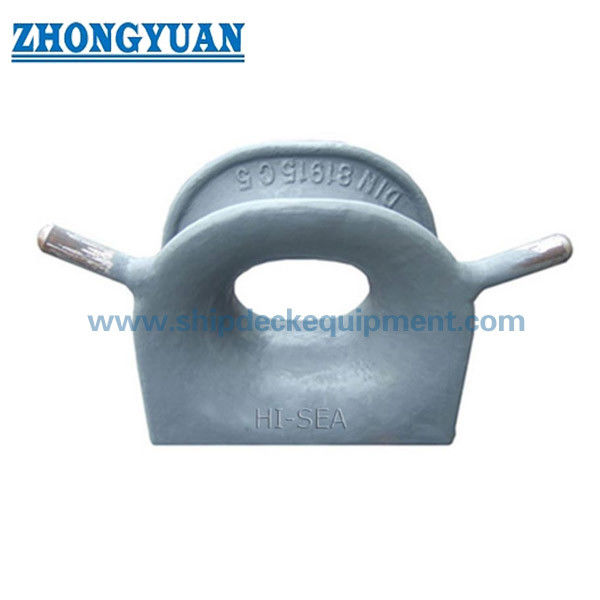

Ο κώδικας DIN 81915 τύπου D είναι ένας πολλαπλής χρήσης οδηγός σχοινιών που τοποθετείται στο κατάστρωμα για τις ρυθμίσεις αγκυροβολίας και ρυμούλκησης πλοίων.Το κλειστό σώμα χάλυβα του παρέχει μια καθορισμένη διέλευση σχοινιών με στρογγυλεμένες επιφάνειες επαφής, ενώ τα δύο κομμάτια κέρατος τύπου D το διακρίνουν από τη διαμόρφωση τύπου C και βοηθούν στη διατήρηση της γραμμής εντός της προβλεπόμενης περιοχής μολύβδου.

Το DIN Media αναφέρει το DIN 81915:1998-08 ως την τρέχουσα έκδοση υπό τον τίτλο "Πολυτεχνικές ράβδοι".και βαρύτητες χυτοσιδήρου από 19.5 έως 840 kg. Επειδή τα βάρη των κορνοειδών αναφέρονται μόνο για τα μεγέθη 1 έως 8 στον διαθέσιμο πίνακα,η ακριβής διαμόρφωση τύπου D για μεγαλύτερα μεγέθη πρέπει να επιβεβαιώνεται με βάση το ελεγχόμενο πρότυπο σχέδιο πριν από την προσφορά ή την παραγωγή.

Γρήγορες προδιαγραφές

• Πρότυπο και τύπος: DIN 81915:1998-08 Τύπος D → τρέχον γερμανικό πρότυπο πολλαπλών χρήσεων με διαμόρφωση κέρατος που τοποθετείται στο κατάστρωμα.
• Θέσεις εφαρμογής: πρύμνη, πρύμνη, πλευρά του πλοίου ή σταθμός ρυμούλκησης → επιλέγονται σύμφωνα με τη διάταξη αγκυροβολίας και ρυμούλκησης του πλοίου.
• Ονομαστικό εύρος μεγεθών: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → διαθέσιμο εύρος πίνακα· λεπτομέρειες κέρατος τύπου D για μεγαλύτερα μεγέθη απαιτούν επιβεβαίωση.
• Τυποποιημένο εύρος SWL: 10·320 kN → ικανότητα προσαρμογής δεν πρέπει να θεωρείται ως η χωρητικότητα του πυρήνα του καταστρώματος ή του πλήρους συστήματος ρυμούλκησης.
• Βάρος χυτοσιδηρού χάλυβα: 19,5·840 kg → με βάση τη στήλη GS· το ελάχιστο των 18 kg ανήκει στην ξεχωριστή στήλη υλικών GGG.
• Τύπος D διάταξη κέρατος: δύο κομμάτια κέρατος → βοηθά στον έλεγχο της διαδρομής του σχοινιού σε σύγκριση με το απλό τύπου C άνοιγμα.
• Επιλογές υλικών: χυτοχάλυβας C-Mn, χυτοχάλυβας ανοξείδωτου χάλυβα ή ειδικού χάλυβα → απαιτείται να επιβεβαιωθεί η ακριβής ποιότητα και χαμηλή θερμοκρασία.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς → τελική επικάλυψη ή γυαλισμένο ανοξείδωτο φινίρισμα σύμφωνα με τις προδιαγραφές του έργου.

Βασικές τεχνικές παραμέτρους

Σημείωση: Ο πίνακας μεταγράφεται από τα διαθέσιμα δεδομένα του προϊόντος.και τις λεπτομέρειες συγκόλλησης με βάση το επίσημο πρότυπο σχέδιο και την εγκεκριμένη τεκμηρίωση σχεδίου.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το DIN 81915 Τύπος D, το ονομαστικό μέγεθος, το απαιτούμενο SWL και αν η προσφορά αφορά ένα νέο έργο ή ένα έργο αντικατάστασης.

Βήμα 2: Παροχή τύπου σχοινιού, διάμετρου, MBL, αναμενόμενων γωνιών οδήγησης και καθηκόντων ρυμούλκησης ή αγκυροβολίας.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης, το άνοιγμα του καταστρώματος, τη γεωμετρία του θεμέλιου, την ενίσχυση κάτω από το κατάστρωμα, τη διεπαφή συγκόλλησης και την διαθέσιμη πρόσβαση.

Βήμα 4: Επιβεβαίωση της ποιότητας του υλικού, των απαιτήσεων χαμηλής θερμοκρασίας ή κατάστασης πάγου, της επεξεργασίας της επιφάνειας και τυχόν απαιτήσεων γυαλισμού από ανοξείδωτο χάλυβα.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κατηγορίας, NDT ή επιθεώρηση μαρτύρων.

Βήμα 6: Παροχή ποσότητας, τύπου δοχείου, σχεδίου εγκατάστασης ή φωτογραφίας, προορισμού παράδοσης, Incoterms και απαιτούμενου χρόνου παράδοσης.

Δομή

Σώμα χάλυβα χυτοσίδηρου. Κλειστό άνοιγμα σχοινίου. Στρογγυλεμένες ακτίνες επαφής σχοινίου. Δύο κομμάτια κέρατος τύπου D. Σωλήνωση βάσης.

Πλεονεκτήματα της χύτευσης, της εγκατάστασης και της μηχανικής

• Ο τύπος D προσθέτει δύο κομμάτια κέρατος στη βασική διάταξη κλειστού ράβδου, δίνοντας στην τοποθέτηση του καταστρώματος μια σαφέστερη γεωμετρία υποστήριξης σχοινιών από την διαμόρφωση τύπου C.
• Οι στρογγυλεμένες επιφάνειες επαφής με σχοινιά πρέπει να επιπλένονται και να εξομαλίζονται μετά την κοπή, ώστε να μειώνεται η τοπική οξεία επαφή και η περιττή συσκότιση στις γραμμές αγκυροβολίας ή ρυμούλκησης.
• Η ποιότητα του χύτευσης, η επαναληψιμότητα των διαστάσεων, η γεωμετρία της στερέωσης του κέρατος, οι παρακείμενες περιοχές συγκόλλησης και η ιχνηλασιμότητα πρέπει να ελέγχονται σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης.
• Η βάση που συγκολλείται στο κατάστρωμα μεταφέρει τη δύναμη της γραμμής στη δομή υποστήριξης. Το θεμέλιο του κατάστρωσης, η ενίσχυση κάτω από το κατάστρωμα, οι λεπτομέρειες συγκόλλησης και η κατεύθυνση φορτίου πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Το επιτρεπόμενο φορτίο λειτουργίας στο σκάφος περιορίζεται από την πλήρη διάταξη, συμπεριλαμβανομένων των πόντων, των συγκόλλησεων, των θεμελιωμάτων, της δομής του καταστρώματος,και εγκεκριμένη περίπτωση φορτίου.
• Για τα ονομαστικά μεγέθη όπου ο διαθέσιμος πίνακας δεν αναφέρει το βάρος του κορμού, η γεωμετρία τύπου D και το πεδίο της προσφοράς πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 81915:1998-08 → τρέχουσα έκδοση DIN για πολλαπλές συσκευές.
• Τύπος: Τύπος D → κλειστή θήκη που τοποθετείται στο κατάστρωμα με δύο κομμάτια κέρατος σε σύγκριση με τον τύπο C.
• Ονομαστικό μέγεθος: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → επιλέξτε από το απαιτούμενο SWL, το μονοπάτι του σχοινιού και το εγκεκριμένο σχέδιο του σκάφους.
• SWL: 10·320 kN → χρησιμοποιείται η τυποποιημένη τιμή προσαρμογής και επαληθεύεται ξεχωριστά η δομή του υποστηρικτικού καταστρώματος.
• Υλικό: Χάλυβας χύτευσης C-Mn ως κύρια επιλογή προμήθειας → χύτευσης ανοξείδωτου χάλυβα ή ειδικού χάλυβα χαμηλής θερμοκρασίας υπό την προϋπόθεση επιβεβαίωσης.
• Εγκατάσταση: Ζυγισμένο κατάστρωμα → θεμέλιο, λεπτομέρειες συγκόλλησης, άνοιγμα κατάστρου και ενίσχυση κάτω από το κατάστρωμα πρέπει να επιβεβαιώνονται.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς → τελικό σύστημα ακολουθεί τις προδιαγραφές επικάλυψης δοχείου.
• Απαιτούμενη πιστοποίηση: Διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → η έγκριση της τάξης και το πεδίο εφαρμογής των μαρτύρων πρέπει να συμφωνηθούν πριν από την παραγωγή.

Πώς Λειτουργεί

Rope approaches the deck chock → Rope enters the closed opening between the Type D horns → Rounded contact surfaces guide the lead → Local line force is transferred through the cast body and welded base → Deck foundation distributes the load into the ship structure

Εφαρμογές

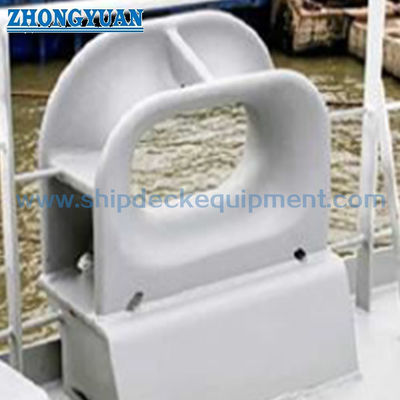

Σταθμοί αγκυροβολίας στην πλώρη. Σταθμοί αγκυροβολίας στην πρύμνη. Σχοινιά στην πλευρά του πλοίου. Σταθμοί ρυμούλκησης.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και οι επιθεωρήσεις μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ανιχνευσιμότητα του υλικού, το εγκεκριμένο σχέδιο και τη διαδικασία της εταιρείας ταξινόμησης.Δεν θεωρείται ότι περιλαμβάνονται, εκτός εάν αναφέρεται στην παραγγελία αγοράς.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ DIN 81915 τύπου D και τύπου C;

Α1: Ο τύπος D περιλαμβάνει δύο κομμάτια κέρατος γύρω από την περιοχή εισόδου σχοινιού, ενώ ο τύπος C είναι η αντίστοιχη κλειστή διάταξη χωρίς αυτά τα κέρατα.αλλά η ακριβής διαμόρφωση πρέπει να ακολουθεί το πρότυπο ή το εγκεκριμένο σχέδιο.

Ε2: Πώς πρέπει να επιλέγεται το σωστό ονομαστικό μέγεθος;

Α2: Επιλέξτε ανάλογα με το απαιτούμενο SWL, τον τύπο και τη διάμετρο του σχοινιού, το MBL του σχοινιού, τις γωνίες πώλησης, τη διάταξη του καταστρώματος, τον χώρο εγκατάστασης και τον εγκεκριμένο υπολογισμό αγκυροβολής ή ρυμούλκησης.Μη επιλέγετε μόνο με βάση το βάρος του προϊόντος ή το υποκατάστατο σχοινί MBL για το SWL.

Ε3: Είναι διαθέσιμα όλα τα ονομαστικά μεγέθη 1 έως 32 ως τύπος D;

Α3: Ο διαθέσιμος πίνακας απαριθμεί τα μεγέθη 1 έως 32, αλλά τα ξεχωριστά βάρη των κορμών εμφανίζονται μόνο για τα μεγέθη 1 έως 8. Γεωμετρία τύπου D, τροφοδοσία κορμών και στοιχεία διαστάσεων για τα μεγέθη 12, 20,και 32 πρέπει συνεπώς να επιβεβαιωθούν πριν από την προσφορά.

ΣχεδίασηΤύπος D D DIN 81915 Εγκατασκευές ρυμούλκησης πλοίων από χάλυβα χύτευσης
