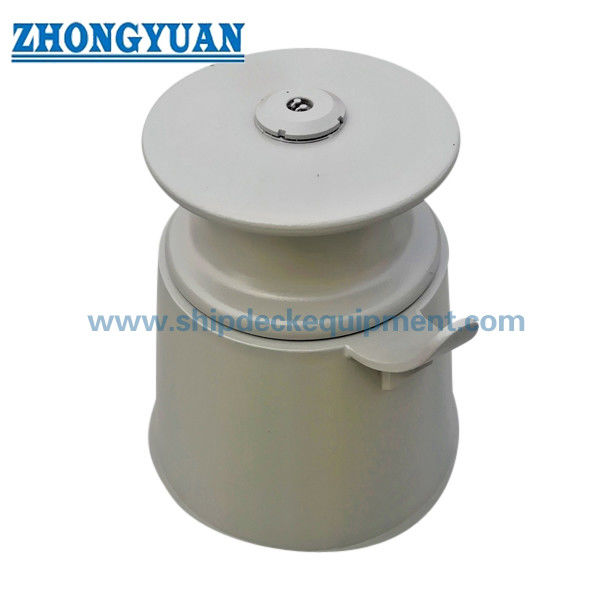

Κωνικό Πεντάγωνο Ρολάρι Φέρλειντ DIN 81907 Σχήμα Β, 80 ̇ 320 kN

Κωνικός κύλινδρος βάθρου Fairlead | DIN 81907 Έντυπο Β, 80–320 kN

Επισκόπηση προϊόντος

Το Fairlead κυλίνδρου βάσης DIN 81907 Form B είναι ένα μονό κάθετο συγκρότημα κυλίνδρων τοποθετημένο σε κωνικό βάθρο καταστρώματος. Χρησιμοποιείται για την καθοδήγηση των γραμμών πρόσδεσης και παραμόρφωσης σε ανυψωμένο επίπεδο καταστρώματος, βοηθώντας τη γραμμή να αλλάζει κατεύθυνση χωρίς συνεχή ολισθαίνουσα επαφή σε σταθερή άκρη. Ο περιστρεφόμενος κύλινδρος και η λεία επιφάνεια επαφής με σχοινί συμβάλλουν στη μείωση της τοπικής τριβής, ενώ διατηρεί τη γραμμή μακριά από τη δομή του κοντινού καταστρώματος.

Η μορφή Β είναι η διαμόρφωση κωνικού-βάθρου και διαφέρει από την κυλινδρική διάταξη Μορφής Α. Με βάση τον παρεχόμενο πίνακα παραμέτρων, το Έντυπο Β διατίθεται στους ονομαστικούς αριθμούς 8, 12, 20 και 32 με δηλωμένες τιμές SWL από 80 έως 320 kN και πολλές επιλογές ύψους βάθρου. Η επιλογή πρέπει να λαμβάνει υπόψη τον τύπο και τη διάμετρο γραμμής, το σχοινί MBL, την κατεύθυνση του μολύβδου, το ύψος του βάθρου, τη γεωμετρία θεμελίωσης, την ενίσχυση του καταστρώματος, τις λεπτομέρειες συγκόλλησης, το υλικό κυλίνδρων, τη διάταξη ρουλεμάν ή δακτυλίου, τη λίπανση, το σύστημα επίστρωσης και το απαιτούμενο πεδίο επιθεώρησης κλάσης.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Βάθος ενός κυλίνδρου Fairlead → καθοδηγεί και ανακατευθύνει μια γραμμή πρόσδεσης ή παραμόρφωσης σε μια θέση υπερυψωμένου καταστρώματος.
• Πρότυπο και μορφή: DIN 81907:1997-12 Μορφή B → διαμόρφωση κωνικού βάθρου. Η DIN Media κατατάσσει αυτήν την έκδοση ως το τρέχον πρότυπο μολύβδου της έκθεσης βάθρου.
• Πρότυπο αναφοράς κυλίνδρων: DIN 81906:1999-05 → τρέχουσα αναφορά DIN για τη σχετική σειρά κυλίνδρων στρέβλωσης/βάθρου.
• Ονομαστικό εύρος φόρμας Β: 8 / 12 / 20 / 32 → μικρότεροι ονομαστικοί αριθμοί 1 / 2 / 3 / 5 στον παρεχόμενο πίνακα ανήκουν στη Μορφή Α και όχι σε αυτήν τη σελίδα.
• Εύρος SWL: 80 έως 320 kN → τοποθέτηση SWL από το παρεχόμενο τραπέζι. δεν είναι το σχοινί MBL και δεν είναι ανυψωτική ικανότητα.
• Επιλογές ύψους βάθρου: 800 έως 1400 mm ανάλογα με τον ονομαστικό αριθμό → επιτρέπει στην κεντρική γραμμή του κυλίνδρου να ταιριάζει με το κατάστρωμα του σκάφους και τη διάταξη του καλωδίου σχοινιού.
• Επιλογές υλικών: χαλύβδινο βάθρο με υλικό κυλίνδρου σύμφωνα με την παραγγελία → ακριβής χυτός χάλυβας, οζώδης σίδηρος, ανοξείδωτος χάλυβας, άξονας, θάμνος και υλικά ρουλεμάν απαιτούν επιβεβαίωση.
• Επεξεργασία επιφανείας: Ανατινάξεις Sa 2.5 + μία εποξειδική επίστρωση ασταριού ως αναφορά → τελική επίστρωση, γαλβανισμένο ή γυαλισμένο ανοξείδωτο φινίρισμα ακολουθεί τις εγκεκριμένες προδιαγραφές του έργου.

Βασικές Τεχνικές Παράμετροι

Διαστάσεις επιλογής κύριας Φόρμας Β για τον κωνικό κύλινδρο βάσης DIN 81907 Fairlead. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά. Τα σύμβολα d4, d5 και f ακολουθούν τον παρεχόμενο πίνακα παραμέτρων και θα πρέπει να ελέγχονται με το εγκεκριμένο σχέδιο πριν από την παραγωγή.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το DIN 81907 Έντυπο Β και επιλέξτε τον ονομαστικό αριθμό 8, 12, 20 ή 32 σύμφωνα με την απαιτούμενη διάταξη SWL τοποθέτησης και πρόσδεσης σκάφους.

Βήμα 2: Επιβεβαιώστε το ύψος του βάθρου h και την απαιτούμενη ανύψωση της κεντρικής γραμμής της γραμμής, ώστε ο κύλινδρος να ευθυγραμμιστεί με την εισερχόμενη και εξερχόμενη διαδρομή σχοινιού.

Βήμα 3: Παρέχετε τύπο σχοινιού, διάμετρο σχοινιού, MBL σχοινιού, αναμενόμενες γωνίες ηλεκτροδίου και προβλεπόμενο καθήκον πρόσδεσης/στρέβλωσης. Η χρήση ρυμούλκησης πρέπει να επιβεβαιώνεται χωριστά από την εγκεκριμένη διάταξη του σκάφους.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις κυλίνδρου, βάθρου, άξονα, δακτυλίου ή ρουλεμάν, λίπανσης και υλικού, συμπεριλαμβανομένου του ανοξείδωτου υλικού ή του υλικού χαμηλής θερμοκρασίας, όπου ισχύει.

Βήμα 5: Επιβεβαιώστε τις διαστάσεις θεμελίωσης, την ενίσχυση του καταστρώματος, τη λεπτομέρεια συγκόλλησης, την κατεύθυνση του φορτίου, το σύστημα επίστρωσης, τη μέθοδο επιθεώρησης και την απαίτηση του νηογνώμονα.

Βήμα 6: Καταχωρίστε την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης, τον τύπο του σκάφους, το σχέδιο εγκατάστασης και φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

DIN 81906 κάθετος κύλινδρος | Διάταξη άξονα κυλίνδρων και δακτυλίου / ρουλεμάν | Κωνική Μορφή Β βάθρο | Διεπαφή θεμελίωσης συγκολλημένου καταστρώματος | Ομαλή επιφάνεια επαφής με σχοινί | Σημεία λίπανσης και συντήρησης | Αγοράστε αστάρι ή συγκεκριμένη επεξεργασία επιφάνειας

Πλεονεκτήματα κυλίνδρων, θεμελίωσης και μηχανικής

• Το κωνικό βάθρο Μορφής Β παρέχει μια διευρυμένη κάτω περιοχή στήριξης για ανυψωμένες θέσεις κυλίνδρων και επιλέγεται όταν η διάταξη του σκάφους απαιτεί ένα κωνικό βάθρο αντί για την κυλινδρική δομή Μορφής Α.
• Ο ανυψωμένος κατακόρυφος κύλινδρος αλλάζει το οριζόντιο καλώδιο της γραμμής ενώ βοηθά να κρατήσει το σχοινί μακριά από τις άκρες του καταστρώματος, τη δομή του προπύργιου και τα κοντινά εξαρτήματα.
• Ένας ελεύθερα περιστρεφόμενος κύλινδρος μειώνει την τριβή ολίσθησης στην επιφάνεια επαφής. Η ευθυγράμμιση του άξονα, η προσαρμογή του δακτυλίου ή του ρουλεμάν, η λίπανση και η πρόσβαση στη συντήρηση θα πρέπει να ελέγχονται κατά την παραγωγή και το σέρβις.
• Πολλαπλοί συνδυασμοί ύψους βάθρου επιτρέπουν τον συντονισμό της κεντρικής γραμμής του κυλίνδρου με την πραγματική διάταξη του καταστρώματος, αλλά το ύψος πρέπει να επιλεγεί μαζί με τις γωνίες γραμμής και τη διάταξη πρόσδεσης γύρω από το πόδι.
• Η βάση του βάθρου μεταφέρει την αντίδραση ίσιου μολύβδου στη δομή του πλοίου. το θεμέλιο του καταστρώματος, ο οπλισμός, η λεπτομέρεια συγκόλλησης και η επιτρεπόμενη κατεύθυνση φορτίου θα πρέπει να επανεξεταστούν από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Η ανασκόπηση της FEA, η δοκιμή φορτίου, η NDT, η ιχνηλασιμότητα υλικού και η μαρτυρία τάξης μπορούν να κανονιστούν όταν καθορίζεται στο σχέδιο επιθεώρησης του έργου και στο εύρος της συμφωνημένης παραγγελίας.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 81907:1997-12 → τρέχουσα έκδοση DIN για εκθεσιακούς οδηγούς βάθρου.
• Μορφή: Μορφή Β κωνικό βάθρο → διακριτή από την κυλινδρική διαμόρφωση Μορφής Α.
• Ονομαστικός αριθμός: 8 / 12 / 20 / 32 → Εύρος φόρμας Β που προσδιορίζεται στον παρεχόμενο πίνακα διαστάσεων.
• SWL: 80 / 120 / 200 / 320 kN → βαθμολογία τοποθέτησης που χρησιμοποιείται για την επιλογή. μην υποκαθιστάτε το σχοινί MBL ή την ανυψωτική ικανότητα.
• Πρότυπο κυλίνδρων: DIN 81906:1999-05 → Το ακριβές μέγεθος και το υλικό του κυλίνδρου πρέπει να επιβεβαιώνονται με ονομαστικό αριθμό και εγκεκριμένο σχέδιο.
• Εγκατάσταση: Θεμέλιο συγκολλημένου καταστρώματος → έδραση βάθρου, ενίσχυση καταστρώματος, προετοιμασία συγκόλλησης και κατεύθυνση φορτίου απαιτούν αναθεώρηση σχεδίου.
• Υλικό: Για επιβεβαίωση από το εξάρτημα → βάθρο, ρολό, άξονας, δακτύλιος / ρουλεμάν και απαιτήσεις χαμηλής θερμοκρασίας ενδέχεται να χρησιμοποιούνται διαφορετικές προδιαγραφές υλικού.
• Επεξεργασία Επιφανείας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι ως αναφορά → τελική επίστρωση, γαλβανισμός ή ανοξείδωτο φινίρισμα ακολουθεί τις απαιτήσεις του έργου.
• Απαίτηση πιστοποιητικού: Διατίθεται σύμφωνα με το εύρος παραγγελίας → πιστοποιητικό τάξης, πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, NDT ή δοκιμή μάρτυρα πρέπει να συμφωνηθεί πριν από την προσφορά.

Πώς λειτουργεί

Η γραμμή πρόσδεσης ή στρέβλωσης πλησιάζει το βάθρο του βάθρου → Η γραμμή έρχεται σε επαφή με τον κατακόρυφο κύλινδρο → Ο κύλινδρος περιστρέφεται και ανακατευθύνει τη γραμμή στο απαιτούμενο ύψος καταστρώματος → Η αντίδραση μεταφέρεται μέσω του κωνικού βάθρου στο ενισχυμένο θεμέλιο του καταστρώματος → Ο κύλινδρος, ο άξονας, η λίπανση, οι συγκολλήσεις και η επίστρωση επιθεωρούνται

Εφαρμογές

Θαλάσσια πλοία | Σκάφη εσωτερικής ναυσιπλοΐας | Ρυμουλκά | Σκάφη εργασίας | Φορτηγά πλοία | Σταθμοί πρόσδεσης και παραμόρφωσης | Ανυψωμένες θέσεις δρομολόγησης γραμμής καταστρώματος | Έργα νεόδμησης και αντικατάστασης | Εγκεκριμένες θέσεις καθοδήγησης γραμμής ρυμούλκησης όταν καθορίζονται από τη σχεδίαση του σκάφους

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά και τα έγγραφα επιθεώρησης μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, τη συμφωνημένη ιχνηλασιμότητα υλικού, το πεδίο δοκιμής και τη διαδικασία έγκρισης του νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ του DIN 81907 Form A και του Form B;

A1: Το έντυπο Α χρησιμοποιεί ένα κυλινδρικό βάθρο και καλύπτει το ευρύτερο ονομαστικό εύρος που φαίνεται στον παρεχόμενο πίνακα. Η μορφή Β χρησιμοποιεί ένα κωνικό βάθρο και, για αυτήν τη σελίδα, περιορίζεται στους ονομαστικούς αριθμούς 8, 12, 20 και 32 με υψηλότερους συνδυασμούς βάθρου-ύψους.

Ε2: Μπορούν οι τιμές SWL 80 έως 320 kN να χρησιμοποιηθούν ως MBL σχοινιού ή ανυψωτική ικανότητα;

A2: Όχι. Οι τιμές ταιριάζουν με τους αριθμούς SWL από τον παρεχόμενο πίνακα DIN 81907. Το MBL σχοινιού, το λειτουργικό φορτίο, η γωνία ηλεκτροδίου, οι παράγοντες ασφαλείας, η θεμελίωση του καταστρώματος και η έγκριση έργου πρέπει να ελέγχονται χωριστά. Το Fairlead δεν είναι προϊόν ανύψωσης.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

A3: Επιβεβαιώστε τον ονομαστικό αριθμό Φόρμας Β, SWL, ύψος βάθρου, τύπο και διάμετρο σχοινιού, MBL σχοινιού, κατεύθυνση γραμμής, τύπο σκάφους, υλικό για κάθε εξάρτημα, απαίτηση θάμνου ή ρουλεμάν, λίπανση, επεξεργασία επιφάνειας, σχέδιο θεμελίωσης καταστρώματος, εύρος πιστοποιητικού, ποσότητα, προορισμός και απαιτούμενος χρόνος παράδοσης.
