Επισκόπηση προϊόντος

Ο ατσάλινος κολώνα διπλού κομματιού GB/T 554 Type C με στενή βάση είναι ένας συμπαγής συγκολλημένος κολόνα από χάλυβα για διατάξεις πρόσδεσης και ρυμούλκησης πλοίων όπου η διάταξη του καταστρώματος απαιτεί δύο κατακόρυφα μύτες σε μια κοινή πλάκα βάσης. Χρησιμοποιείται κυρίως σε μικρά σκάφη, πλοία εσωτερικής ναυσιπλοΐας, σκάφη εργασίας, βάρκες και άλλες συμπαγείς θέσεις αγκυροβόλησης πλοίων όπου πρέπει να ελεγχθούν μαζί το αποτύπωμα της κολόνας, η ενίσχυση του καταστρώματος και η κατεύθυνση του καλωδίου του σχοινιού.

Αυτή η σελίδα έχει προετοιμαστεί σύμφωνα με τα παρεχόμενα δεδομένα τύπου C GB/T 554-2008 για ονομαστικές διαμέτρους 50 έως 150 mm και τιμές SWL από 13 έως 43 kN. Οι δημόσιες τυπικές πληροφορίες υποδεικνύουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008 και σχετίζεται με συγκολλημένες χαλύβδινες κολώνες για θαλάσσια πλοία. Επομένως, το ισχύον πρότυπο έργου, η ανάγκη αντικατάστασης παλαιού προτύπου και εάν πρέπει να τηρηθεί το πιο πρόσφατο GB/T 554-2023 ή το ISO 13795:2020 πρέπει να επιβεβαιωθεί πριν από την τελική προσφορά.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Χάλυβας διπλός κολώνας με στενή βάση → συμπαγής διάταξη δύο μπιτ για αγκυροβόληση πλοίου και ελαφριές θέσεις ρυμούλκησης.

• Πρότυπο και τύπος: GB/T 554-2008 Τύπος C σύμφωνα με τα παρεχόμενα δεδομένα → κατάλληλο για αντικατάσταση ή έργα που εξακολουθούν να προσδιορίζουν την παλαιότερη ονομασία στενής βάσης Τύπου C.

• Εύρος ονομαστικής διαμέτρου: 50 / 75 / 100 / 125 / 150 mm → κατάλληλο για μικρές και συμπαγείς διατάξεις καταστρώματος παρά για μεγάλους θαλάσσιους σταθμούς πρόσδεσης.

• Εύρος SWL: 13 έως 43 kN → χρήση μόνο ως παρεχόμενος πίνακας ασφαλούς φορτίου εργασίας. Η κατεύθυνση του φορτίου ρυμούλκησης και η υποστήριξη του καταστρώματος εξακολουθούν να απαιτούν επιβεβαίωση έργου.

• Κατασκευή: μία πλάκα βάσης με δύο μύτες κολόνας και ενισχυμένη σύνδεση → βοηθά στη διανομή της δύναμης του σχοινιού στο κατάστρωμα μέσω μιας συμπαγούς διάταξης βάσης.

• Κύριες διαστάσεις: A, b, B, D, D1, h, h1, H, L, r και t → χρησιμοποιείται για σχεδίαση ιστοσελίδων, έλεγχο χώρου στο κατάστρωμα και επιβεβαίωση προσφοράς.

• Επιλογές υλικών: χάλυβας C-Mn, ανοξείδωτος χάλυβας και ειδικός χάλυβας για έργα παγοθραυστικών → η ακριβής ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

• Επεξεργασία επιφάνειας: Ανατινάξεις Sa 2,5 + εποξειδικό αστάρι μιας στρώσης ως αναφοράς → γυαλισμένο, γαλβανισμένο ή προσαρμοσμένο φινίρισμα μπορεί να συζητηθεί όταν απαιτείται.

Βασικές Τεχνικές Παράμετροι

Διαστάσεις κύριας ιστοσελίδας για ατσάλινη διπλή κολόνα GB/T 554 Type C με στενή βάση. Οι διαστάσεις είναι σε mm εκτός αν αναφέρεται διαφορετικά. Οι τιμές SWL προέρχονται από τον παρεχόμενο πίνακα και πρέπει να ελέγχονται σε σχέση με τη διάταξη πρόσδεσης και ρυμούλκησης του σκάφους.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε τη χαλύβδινη κολόνα διπλής κοπής GB/T 554 Type C με στενή βάση και ονομαστική διάμετρο 50 / 75 / 100 / 125 / 150 mm σύμφωνα με το σχέδιο του σκάφους.

Βήμα 2: Επιβεβαιώστε εάν το έργο είναι ένα παλιό πρότυπο αντικατάστασης με βάση το GB/T 554-2008 ή ένα νέο έργο που απαιτεί έλεγχο GB/T 554-2023 / ISO 13795:2020.

Βήμα 3: Επιβεβαιώστε το καθήκον πρόσδεσης ή ρυμούλκησης, το μέγεθος του σχοινιού, τη γωνία απαγωγής του σχοινιού, την προβλεπόμενη κατεύθυνση φόρτωσης, τα κοντινά τάκους ή τα αγκυροβόλια και εάν η κολόνα χρησιμοποιείται για κανονική πρόσδεση ή υποβοήθηση ρυμούλκησης.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης στο κατάστρωμα: αποτύπωμα βάσης, λεπτομέρεια συγκόλλησης, πάχος πλάκας καταστρώματος, τοπική ενίσχυση, διαθέσιμη απόσταση και μέθοδος εγκατάστασης ναυπηγείου.

Βήμα 5: Επιβεβαιώστε την απαίτηση υλικού: χάλυβας C-Mn, ανοξείδωτος χάλυβας ή ειδικός χάλυβας για συντήρηση σε χαμηλή θερμοκρασία / παγοθραυστικό, εάν απαιτείται.

Βήμα 6: Επιβεβαιώστε την επιφανειακή επεξεργασία: αστάρι καταστήματος, σύστημα τελικής επίστρωσης, γαλβανισμένο φινίρισμα, γυαλισμένο με καθρέφτη/σατινέ ανοξείδωτο χάλυβα ή άλλη απαίτηση επίστρωσης έργου.

Βήμα 7: Επιβεβαιώστε το εύρος του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, επιθεώρηση συγκόλλησης, NDT, επιθεώρηση μάρτυρα ή άλλη απαίτηση έργου.

Βήμα 8: Καταχωρίστε την ποσότητα, τον τύπο του σκάφους, το σχέδιο εγκατάστασης, τον προορισμό παράδοσης, την απαιτούμενη ημερομηνία παράδοσης και φωτογραφίες αναφοράς εάν υπάρχουν.

Δομή

Δύο κατακόρυφα κομμάτια κολώνας | Στενή κοινή πλάκα βάσης | Ενισχυμένη δομή σύνδεσης | Συγκολλημένη διεπαφή καταστρώματος | Ακτίνα κεφαλής επαφής σχοινιού | Συμπαγές αποτύπωμα καταστρώματος | Βαμμένη ή καθορισμένη επεξεργασία επιφάνειας

Συγκόλληση, Διαδρομή Φορτίου & Μηχανικά Πλεονεκτήματα

• Η κατασκευή στενής βάσης τύπου C παρέχει μια συμπαγή διάταξη δύο bit όπου η διάταξη του σκάφους έχει περιορισμένο χώρο στο κατάστρωμα αλλά εξακολουθεί να απαιτεί μια τυπική διαμόρφωση κολώνων διπλού bit.

• Η κοινή πλάκα βάσης και η ενισχυμένη σύνδεση βοηθούν στη μεταφορά της τοπικής δύναμης σχοινιού στη δομή του καταστρώματος. Η ενίσχυση του καταστρώματος και οι λεπτομέρειες συγκόλλησης θα πρέπει να ελέγχονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Οι στρογγυλεμένες περιοχές που έρχονται σε επαφή με το σχοινί θα πρέπει να επικαλύπτονται και να λειανίζονται για να μειώνεται η απότομη τοπική επαφή και να αποφεύγεται η περιττή φθορά του σχοινιού κατά την πρόσδεση ή τη βοήθεια ρυμούλκησης.

• Το SWL θα πρέπει να αντιμετωπίζεται σύμφωνα με τον παρεχόμενο πίνακα GB/T 554 Τύπου C και την εγκεκριμένη διάταξη πρόσδεσης / ρυμούλκησης του σκάφους. δεν πρέπει να αναμιγνύεται με φορτίο θραύσης σχοινιού ή δοκιμαστικό φορτίο.

• Για έργα αντικατάστασης, το σχήμα στενής βάσης Τύπου C, το συνολικό μήκος L, η διάμετρος κολώνας D, το πλάτος βάσης Β και το ύψος H πρέπει να συγκριθούν με την υπάρχουσα διάταξη καταστρώματος πριν από την παραγωγή.

• Η ιχνηλασιμότητα του υλικού, η ποιότητα συγκόλλησης, η επιθεώρηση διαστάσεων, η επιθεώρηση επίστρωσης και το πεδίο εφαρμογής του πιστοποιητικού μπορούν να διευθετηθούν σύμφωνα με τη συμφωνημένη παραγγελία και διαδικασία έγκρισης έργου.

• Επειδή οι δημόσιες πληροφορίες δείχνουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008, το ισχύον τυπικό έτος θα πρέπει να επιβεβαιωθεί πριν από την τελική έκδοση του φύλλου δεδομένων.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: GB/T 554-2008 σύμφωνα με τα παρεχόμενα δεδομένα → χρήση για αντικατάσταση παλαιού προτύπου ή έργα που εξακολουθούν να προσδιορίζουν κολώνες στενής βάσης τύπου C.

• Τελευταίος τυπικός έλεγχος: GB/T 554-2023 προς επιβεβαίωση για νέα έργα → δημόσια τυπική πληροφορία αναφέρει ότι το GB/T 554-2023 αντικατέστησε το GB/T 554-2008.

• Τύπος: Στενή βάση τύπου C → συμπαγής κολόνα διπλής κοπής με δύο μύτες σε μία πλάκα βάσης.

• Ονομαστική διάμετρος: 50 / 75 / 100 / 125 / 150 mm → επιλογή με σχέδιο σκάφους, πίνακα SWL, διάταξη σχοινιού και χώρο καταστρώματος.

• SWL: 13 / 18 / 25 / 34 / 43 kN → χρησιμοποιήστε τον παρεχόμενο πίνακα και επιβεβαιώστε την κατεύθυνση φορτίου, την ενίσχυση του καταστρώματος και τη βάση έγκρισης έργου.

• Υλικό: χάλυβας C-Mn / ανοξείδωτος χάλυβας / ειδικός χάλυβας προς επιβεβαίωση → τελική ποιότητα, απαίτηση χαμηλής θερμοκρασίας και το πεδίο εφαρμογής του πιστοποιητικού ακολουθούν τις προδιαγραφές του έργου.

• Εγκατάσταση: Συγκολλημένο κατάστρωμα → το σκέλος συγκόλλησης, η προετοιμασία της βάσης και η ενίσχυση του καταστρώματος πρέπει να επιβεβαιωθούν με εγκεκριμένο σχέδιο.

• Επεξεργασία Επιφανείας: Ανατινάξεις Sa 2.5 + εποξειδικό αστάρι ως αναφορά → τελική επίστρωση, γαλβανισμός ή στίλβωση ακολουθεί τις απαιτήσεις του πελάτη.

• Απαίτηση πιστοποιητικού: Διατίθεται σύμφωνα με το εύρος της παραγγελίας → επιθεώρηση τάξης και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς λειτουργεί

Η αγκυροβόληση ή η γραμμή ρυμούλκησης πλησιάζει τη δέσμη → Το σχοινί περιστρέφεται γύρω από το ένα ή και τα δύο bit σύμφωνα με το εγκεκριμένο καλώδιο σχοινιού → Τοπική δύναμη σχοινιού μεταφέρεται μέσω του σώματος του μύτη και της ενισχυμένης πλάκας βάσης → Η συγκολλημένη σύνδεση και η ενίσχυση του καταστρώματος μεταφέρουν το φορτίο στη δομή του σκάφους → Η επίστρωση και η επιθεώρηση ολοκληρώνονται μετά την εγκατάσταση

Εφαρμογές

Μικρά σκάφη | Πλοία εσωτερικής ναυσιπλοΐας | Σκάφη εργασίας | Βάρκες | Λιμενικά πλοία εξυπηρέτησης | Συμπαγείς σταθμοί πρόσδεσης στο κατάστρωμα | Θέσεις υποβοήθησης ελαφριάς ρυμούλκησης | Έργα νεόδμησης και αντικατάστασης

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με τις απαιτήσεις του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα των υλικών και τη διαδικασία έγκρισης του νηογνώμονα.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

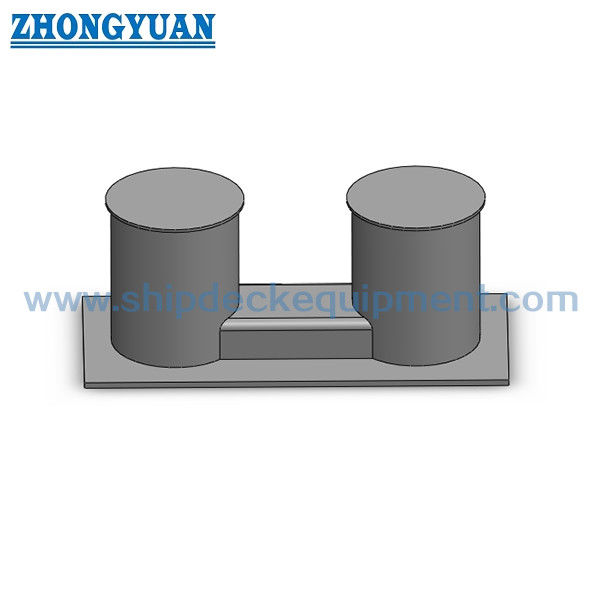

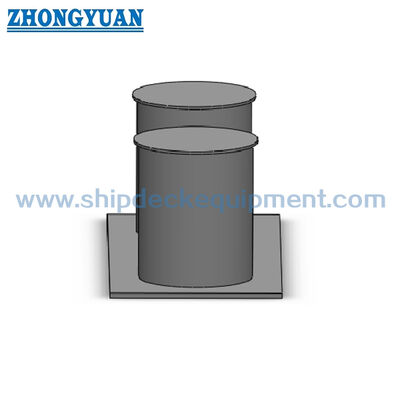

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Το GB/T 554-2008 εξακολουθεί να είναι το πιο πρόσφατο πρότυπο για αυτήν την κολόνα;

A1: Οι δημόσιες τυπικές πληροφορίες δείχνουν ότι το GB/T 554-2023 έχει αντικαταστήσει το GB/T 554-2008. Εάν το σχέδιο του σκάφους εξακολουθεί να προσδιορίζει το GB/T 554-2008 Τύπου C, μπορεί να επανεξεταστεί ως απαίτηση αντικατάστασης ή ειδικής εργασίας. Για νέα έργα, επιβεβαιώστε εάν πρέπει να χρησιμοποιηθεί το GB/T 554-2023 ή το ISO 13795:2020.

Ε2: Μπορεί το τραπέζι SWL να χρησιμοποιηθεί απευθείας για ρυμούλκηση;

A2: Ο παρεχόμενος πίνακας παρέχει τιμές SWL για τη δέσμη τύπου C. Η πραγματική χρήση ρυμούλκησης ή πρόσδεσης θα πρέπει να ελέγχεται σε σχέση με τη γωνία απαγωγής σχοινιού, την κατεύθυνση του φορτίου, την ενίσχυση του καταστρώματος, τις λεπτομέρειες συγκόλλησης και τη βάση έγκρισης του έργου. Το SWL δεν πρέπει να αναμιγνύεται με φορτίο θραύσης σχοινιού ή δοκιμαστικό φορτίο.

Ε3: Ποιες πληροφορίες χρειάζονται πριν από την προσφορά;

A3: Επιβεβαίωση τυπικού έτους, στενή βάση τύπου C, ονομαστική διάμετρος, απαίτηση SWL, ποιότητα υλικού, επεξεργασία επιφάνειας, ποσότητα, απαίτηση πιστοποιητικού, σχέδιο εγκατάστασης καταστρώματος, προορισμός παράδοσης και απαιτούμενη ημερομηνία παράδοσης.
