16 ̊400 kN χειροκίνητο άνοιγμα ράβδου για ρυμουλκούμενα σκάφη. CB/T 637-1995

16–400 kN Εγχειρίδιο Απελευθέρωσης Γάντζος Ρυμούλκησης Τύπου Ελατηρίου για Ρυμουλκά | CB/T 637-1995

Επισκόπηση Προϊόντος

Η σειρά γάντζων ρυμούλκησης τύπου ελατηρίου με χειροκίνητη απελευθέρωση 16–400 kN προορίζεται για ρυμουλκά και σκάφη ρυμούλκησης για τη διατήρηση της σύνδεσης ρυμούλκησης κατά τη λειτουργία και την επιτρεπόμενη σκόπιμη τοπική απελευθέρωση μέσω μηχανικής διάταξης λειτουργίας. Η παρεχόμενη διαμόρφωση χρησιμοποιεί μηχανισμό διπλού ελατηρίου για να βοηθήσει στο άνοιγμα του γάντζου μετά την αποσύνδεση της συσκευής συγκράτησης. Αυτή η σελίδα καλύπτει τον χειροκίνητο τύπο ελατηρίου και δεν αντιπροσωπεύει υδραυλικό ή πνευματικό σύστημα απομακρυσμένης απελευθέρωσης.

Το CB/T 637-1995 καλύπτει την ταξινόμηση προϊόντων, τις τεχνικές απαιτήσεις, τις μεθόδους δοκιμών, τους κανόνες επιθεώρησης, τη σήμανση και τη συσκευασία για γάντζους ρυμούλκησης τύπου ελατηρίου που χρησιμοποιούνται στη ρυμούλκηση πλοίων. Η παρεχόμενη σειρά περιλαμβάνει μοντέλα 16, 25, 40, 63, 100, 160, 220, 320 και 400 kN. Ο παρεχόμενος πίνακας διαστάσεων χρησιμοποιεί τον όρο “Μέγιστο Φορτίο”; η συμβατική ονομασία ως επιτρεπόμενο φορτίο, SWL, ασφαλές φορτίο ρυμούλκησης, φορτίο δοκιμής ή άλλος όρος φορτίου πρέπει να επιβεβαιωθεί από το εγκεκριμένο σχέδιο έργου και την προδιαγραφή παραγγελίας πριν από την κατασκευή.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Γάντζος ρυμούλκησης τύπου ελατηρίου με χειροκίνητη απελευθέρωση → τοπική μηχανική απελευθέρωση για ρυμουλκά και διατάξεις ρυμούλκησης πλοίων.
• Αναφορά προτύπου: CB/T 637-1995 → ισχύει για γάντζους ρυμούλκησης τύπου ελατηρίου για ρυμούλκηση πλοίων και καλύπτει τεχνικές απαιτήσεις, απαιτήσεις δοκιμών, επιθεώρησης, σήμανσης και συσκευασίας.
• Εύρος φορτίου: 16–400 kN στην παρεχόμενη σειρά → εννέα μεγέθη μοντέλων επιτρέπουν την επιλογή σύμφωνα με την εγκεκριμένη διάταξη ρυμούλκησης και την απαιτούμενη βάση φορτίου.
• Διάταξη ελατηρίου: Μηχανισμός διπλού ελατηρίου → βοηθά στο άνοιγμα του γάντζου μετά την αποσύνδεση της συσκευής συγκράτησης· οι λεπτομέρειες του ελατηρίου και η ικανότητα φορτίου απελευθέρωσης ακολουθούν τον εγκεκριμένο σχεδιασμό.
• Διάταξη απελευθέρωσης: Χειροκίνητη τοπική λειτουργία → υδραυλικός ή πνευματικός εξοπλισμός απομακρυσμένης απελευθέρωσης δεν περιλαμβάνεται σε αυτή τη διαμόρφωση.
• Εύρος μοντέλων: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → οι συνολικές διαστάσεις και το υπολογιζόμενο βάρος ποικίλλουν ανάλογα με το επιλεγμένο μοντέλο και πρέπει να ελέγχονται σε σχέση με τον χώρο εγκατάστασης.
• Βάση υλικού: Μαλακός χάλυβας / χάλυβας C-Mn → οι ακριβείς ποιότητες για το σώμα του γάντζου, τη βάση, τον πείρο περιστροφής, τα ρουλεμάν, τα εξαρτήματα μάνταλου και τα ελατήρια πρέπει να επιβεβαιωθούν.
• Επιφανειακή επεξεργασία: Αμμοβολή Sa 2.5 + μία στρώση εποξειδικού αστάριού εργοστασίου ως αναφορά → η τελική θαλάσσια επίστρωση ακολουθεί την προδιαγραφή βαφής του σκάφους.

Κύριες Τεχνικές Παράμετροι

Κύριες διαστάσεις για την παρεχόμενη σειρά γάντζων ρυμούλκησης τύπου ελατηρίου με χειροκίνητη απελευθέρωση 16–400 kN. Οι διαστάσεις είναι σε χιλιοστά, εκτός αν αναφέρεται διαφορετικά. Η ορολογία φορτίου ακολουθεί τον παρεχόμενο πίνακα και απαιτεί επιβεβαίωση έργου.

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιλέξτε το απαιτούμενο μοντέλο από τη σειρά 16–400 kN και επιβεβαιώστε την συμβατική ονομασία φορτίου που χρησιμοποιείται από το έργο.

Βήμα 2: Παρέχετε τον τύπο γραμμής ρυμούλκησης, τις διαστάσεις του ματιού ρυμούλκησης ή της σύνδεσης, την αναμενόμενη κατεύθυνση έλξης, τη γωνία λειτουργίας και το απαιτούμενο καθαρό άνοιγμα του γάντζου.

Βήμα 3: Επιβεβαιώστε τη βάση εγκατάστασης, τη διαδρομή φορτίου, την ενίσχυση κάτω από το κατάστρωμα, τη διεπαφή στερέωσης / συγκόλλησης και τον διαθέσιμο χώρο λειτουργίας με σχέδιο.

Βήμα 4: Επιβεβαιώστε τη διάταξη χειροκίνητης απελευθέρωσης, τη θέση του τοπικού χειριστή, τη διαδρομή του μοχλού ή του σύρματος απελευθέρωσης, το απαιτούμενο φορτίο απελευθέρωσης και τη διαδικασία επαναφοράς.

Βήμα 5: Επιβεβαιώστε τις ποιότητες υλικών, την ελάχιστη θερμοκρασία σχεδιασμού, το περιβάλλον διάβρωσης, την απαίτηση για παγοκλάση ή χαμηλή θερμοκρασία και το τελικό σύστημα επίστρωσης.

Βήμα 6: Δηλώστε το πεδίο δοκιμών και πιστοποίησης, την ταξινόμηση κοινωνίας, τα σημεία παρακολούθησης, την ποσότητα, τον τόπο παράδοσης, την απαιτούμενη ημερομηνία παράδοσης και παρέχετε σχέδια GA ή εγκατάστασης.

Δομή

Σώμα γάντζου ρυμούλκησης | Διάταξη συγκράτησης και μάνταλου | Μηχανισμός απελευθέρωσης με υποβοήθηση διπλού ελατηρίου | Μοχλός χειροκίνητης λειτουργίας / σύνδεσμος απελευθέρωσης | Πείρος περιστροφής και ρουλεμάν | Βάση και διεπαφή θεμελίωσης | Διάταξη επαναφοράς και ασφάλισης | Θαλάσσια προστατευτική επίστρωση

Πλεονεκτήματα Απελευθέρωσης, Εγκατάστασης & Ποιότητας

• Ο χειροκίνητος μηχανισμός παρέχει τοπική μηχανική λειτουργία χωρίς να βασίζεται σε υδραυλική μονάδα ισχύος ή πνευματική παροχή· η θέση του χειριστή και η ασφαλής πρόσβαση πρέπει να ελέγχονται στη διάταξη του σκάφους.
• Η διάταξη διπλού ελατηρίου βοηθά στο άνοιγμα του γάντζου μετά την αποσύνδεση του μάνταλου, ενώ το επιτρεπόμενο φορτίο απελευθέρωσης πρέπει να αποδεικνύεται από τον εγκεκριμένο σχεδιασμό και τη διαδικασία δοκιμής αντί να συνάγεται από την τιμή φορτίου του μοντέλου.
• Η σειρά 16–400 kN εννέα μοντέλων παρέχει ένα πρακτικό εύρος για την αντιστοίχιση του μεγέθους του γάντζου ρυμούλκησης, του περιβάλλοντος εγκατάστασης, της διάταξης θεμελίωσης και της απαιτούμενης φορτίου του έργου.
• Η δύναμη ρυμούλκησης μεταφέρεται μέσω του σώματος του γάντζου, του άξονα, της βάσης και της υποστηρικτικής δομής του κύτους· η αντοχή της θεμελίωσης και η ενίσχυση κάτω από το κατάστρωμα αποτελούν επομένως μέρος της πλήρους διάταξης ρυμούλκησης.
• Οι πείροι, τα ρουλεμάν, οι επιφάνειες επαφής του μάνταλου, τα ελατήρια και οι σύνδεσμοι απελευθέρωσης πρέπει να παραμένουν προσβάσιμοι για επιθεώρηση, λίπανση, ελέγχους φθοράς και λειτουργικές δοκιμές.
• Δοκιμές φορτίου, δοκιμές λειτουργίας απελευθέρωσης, ιχνηλασιμότητα υλικών και παρακολούθηση από την κλάση μπορούν να κανονιστούν σύμφωνα με το εγκεκριμένο σχέδιο επιθεώρησης και δοκιμών.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB/T 637-1995 → αναφορά προτύπου για γάντζους ρυμούλκησης τύπου ελατηρίου που χρησιμοποιούνται στη ρυμούλκηση πλοίων.
• Εύρος μοντέλων: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → επιλογή με βάση την εγκεκριμένη διάταξη ρυμούλκησης και την απαιτούμενη φορτίου του έργου.
• Ονομαστική Ισχύς Φορτίου: 16–400 kN μέγιστο φορτίο στα παρεχόμενα δεδομένα → η τελική συμβατική ονομασία φορτίου και η σήμανση πρέπει να επιβεβαιωθούν.
• Μέθοδος Απελευθέρωσης: Χειροκίνητη τοπική απελευθέρωση με υποβοήθηση διπλού ελατηρίου → απομακρυσμένη υδραυλική ή πνευματική απελευθέρωση είναι εκτός αυτής της διαμόρφωσης, εκτός αν σχεδιαστεί ξεχωριστά.
• Υλικό: Μαλακός χάλυβας / χάλυβας C-Mn → οι ακριβείς ποιότητες εξαρτημάτων και οι απαιτήσεις χαμηλής θερμοκρασίας πρέπει να επιβεβαιωθούν.
• Επιφανειακή Επεξεργασία: Sa 2.5 + εποξειδικό αστάρι εργοστασίου ως αναφορά → το τελικό σύστημα βαφής ακολουθεί την προδιαγραφή του έργου.
• Εγκατάσταση: Τοποθετημένο στο κατάστρωμα / θεμελίωση → η κατεύθυνση φορτίου, οι λεπτομέρειες στερέωσης, η ενίσχυση του καταστρώματος και ο χώρος πρόσβασης απαιτούν εγκεκριμένα σχέδια.
• Επιθεώρηση & Πιστοποίηση: Σύμφωνα με το πεδίο παραγγελίας → τα φορτία δοκιμής, η συνθήκη δοκιμής απελευθέρωσης, η παρακολούθηση από την κλάση και ο τύπος πιστοποιητικού πρέπει να συμφωνηθούν πριν από την προσφορά.

Πώς Λειτουργεί

Η σύνδεση ρυμούλκησης τοποθετείται στον γάντζο → Ο μηχανισμός συγκράτησης ασφαλίζει τον γάντζο στην θέση εργασίας → Το φορτίο ρυμούλκησης μεταφέρεται στη βάση και στην υποστηρικτική δομή του κύτους → Ο χειριστής ενεργοποιεί τη διάταξη χειροκίνητης απελευθέρωσης → Το μάνταλο αποσυνδέεται και τα διπλά ελατήρια βοηθούν στο άνοιγμα του γάντζου → Η σύνδεση απελευθερώνεται → Ο γάντζος επαναφέρεται, ασφαλίζεται και ελέγχεται λειτουργικά πριν από την επαναχρησιμοποίηση

Εφαρμογές

Ρυμουλκά λιμανιού | Σκάφη παράκτιας ρυμούλκησης | Ρυμουλκά υποβοήθησης πλοίων | Σκάφη εργασίας με εγκεκριμένες διατάξεις ρυμούλκησης | Έργα ναυπήγησης | Αντικατάσταση συμβατών γάντζων ρυμούλκησης τύπου ελατηρίου

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και επιθεώρηση μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το εγκεκριμένο πεδίο δοκιμών, την ιχνηλασιμότητα υλικών και τη διαδικασία της ταξινόμησης κοινωνίας. Η διαθεσιμότητα υπόκειται στην έγκριση της κλάσης και στο συμφωνημένο πεδίο παραγγελίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

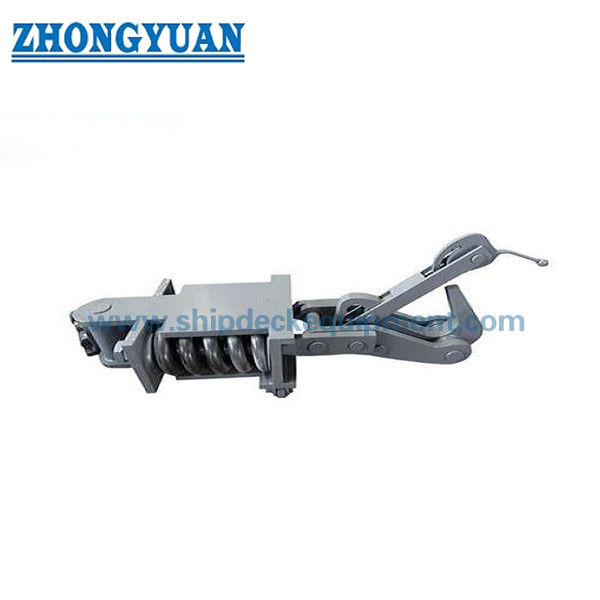

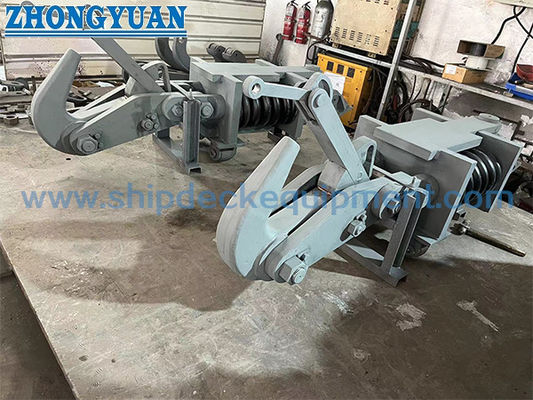

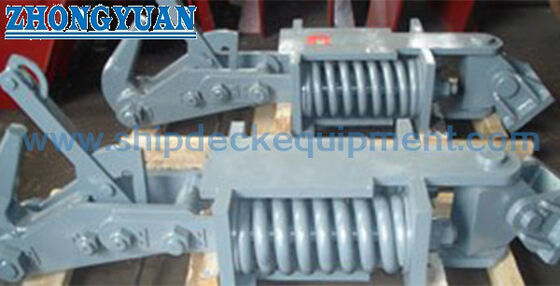

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Μπορεί ο γάντζος να απελευθερωθεί χειροκίνητα ενώ φέρει το πλήρες ονομαστικό του φορτίο;

Α1: Ο παρεχόμενος πίνακας δίνει ένα μέγιστο φορτίο μοντέλου, αλλά δεν επιβεβαιώνει ανεξάρτητα το επιτρεπόμενο φορτίο απελευθέρωσης. Η απελευθέρωση υπό φορτίο πρέπει να ορίζεται στην εγκεκριμένη προδιαγραφή και να επαληθεύεται από την απαιτούμενη δοκιμή λειτουργίας απελευθέρωσης. Η απελευθέρωση πλήρους ονομαστικού φορτίου δεν πρέπει να θεωρείται δεδομένη.

Ε2: Περιλαμβάνει αυτή η σειρά απομακρυσμένη απελευθέρωση από τη γέφυρα;

Α2: Όχι. Αυτή η σελίδα περιγράφει έναν γάντζο ρυμούλκησης τύπου ελατηρίου με χειροκίνητη απελευθέρωση. Ένα υδραυλικό ή πνευματικό σύστημα απομακρυσμένης απελευθέρωσης απαιτεί διαφορετική εγκεκριμένη διαμόρφωση, φιλοσοφία ελέγχου, έλεγχο ασφαλούς λειτουργίας και πεδίο δοκιμών.

Ε3: Ποιες πληροφορίες απαιτούνται για την επιλογή του σωστού μοντέλου;

Α3: Παρέχετε την απαιτούμενη ονομασία φορτίου, τις διαστάσεις της γραμμής ρυμούλκησης ή του ματιού, την κατεύθυνση έλξης, το σχέδιο θεμελίωσης και εγκατάστασης, τη διάταξη χειροκίνητης απελευθέρωσης, τις απαιτήσεις υλικού και επίστρωσης, την κοινωνία ταξινόμησης, το πεδίο δοκιμών, την ποσότητα, τον τόπο προορισμού και το χρονοδιάγραμμα παράδοσης.: Όχι. Αυτή η σελίδα περιγράφει έναν γάντζο ρυμούλκησης τύπου ελατηρίου με χειροκίνητη απελευθέρωση. Ένα υδραυλικό ή πνευματικό σύστημα απομακρυσμένης απελευθέρωσης απαιτεί διαφορετική εγκεκριμένη διαμόρφωση, φιλοσοφία ελέγχου, έλεγχο ασφαλούς λειτουργίας και πεδίο δοκιμών.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Παρέχετε την απαιτούμενη ονομασία φορτίου, τις διαστάσεις της γραμμής ρυμούλκησης ή του ματιού, την κατεύθυνση έλξης, το σχέδιο θεμελίωσης και εγκατάστασης, τη διάταξη χειροκίνητης απελευθέρωσης, τις απαιτήσεις υλικού και επίστρωσης, την κοινωνία ταξινόμησης, το πεδίο δοκιμών, την ποσότητα, τον τόπο προορισμού και το χρονοδιάγραμμα παράδοσης.
