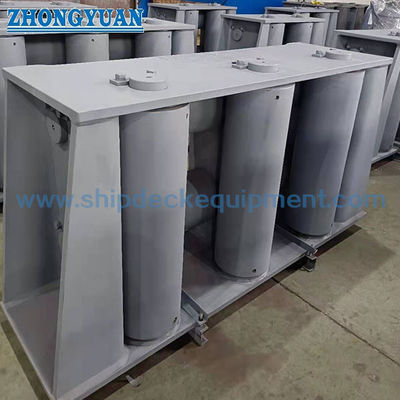

Seven Roller Universal Fairlead με άνω κύλινδρο | CB 3062 Type D για πρόσδεση και ρυμούλκηση πλοίων

Επτά κυλίνδρους Παγκόσμιο Fairlead με επάνω κυλίνδρους. CB 3062 Τύπος D για πλοίο αγκυροβόλησης και ρυμούλκησης.

Επισκόπηση του προϊόντος

Η παγκόσμια φεϊρλιντ CB 3062 τύπου D με επτά κυλίνδρους είναι μια διάταξη καθοδήγησης σχοινιών στο πλοίο που χρησιμοποιείται όταν σχοινιά αγκυρώσεως ή καλώδια ρυμούλκησης μπορούν να προσεγγίσουν την φεϊρλιντ από διάφορες κατευθύνσεις.Η διάταξη τύπου D χρησιμοποιεί τρεις κάθετους κυλίνδρους και τέσσερις οριζόντιους κυλίνδρους, συμπεριλαμβανομένης της διάταξης του άνω κυλίνδρου, για να καθοδηγεί σχοινιά από χάλυβα και σχοινιά από νάιλον σε ευρύτερη γωνία λειτουργίας, μειώνοντας παράλληλα την άμεση τριβή κατά της δομής του δοχείου.

Η παρούσα σελίδα έχει συνταχθεί για το CB/T*3062-79 τύπου D επτά κυλίνδρων fairlead με βάση τον παρεχόμενο πίνακα παραμέτρων.Συνήθως τοποθετείται στην πλευρά του πλοίου του ελεύθερου κατάστρωμα ή μια συγκρίσιμη αγκυροβόλησης / ρυμουλκούμενο σχοινί ηγετική θέσηΤο προϊόν πρέπει να θεωρείται σαν ένα φερίλεντ για την καθοδήγηση σχοινιών, όχι σαν ένα κουβά, μια συσκευή ανύψωσης ή ένα ανεξάρτητο ρυμουλκούμενο που φέρει φορτίο.υλικό κυλίνδρων, λεπτομέρειες για το άξονα και το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνονται σύμφωνα με το σχέδιο του σκάφους και τις απαιτήσεις του σχεδίου.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Επτά κυλίνδρων καθολικής καλίδας με άνω κυλίνδρο → πολλαπλής κατεύθυνσης καθοδήγησης με σχοινί για αγκυροβολία και ρυμούλκηση σχοινιών στο πλοίο.

• Πρότυπο και μοντέλο: CB/T*3062-79 Τύπος D → τα στοιχεία που παρέχονται προσδιορίζουν το προϊόν ως τύπου D με 7 κυλίνδρους.

• Διατάξη κυλίνδρων: 3 κατακόρυφοι κυλίνδροι + 4 οριζόντιοι κυλίνδροι → βοηθά στην καθοδήγηση σχοινιών από πολλαπλές κατευθύνσεις οδήγησης γύρω από το άνοιγμα του fairlead.

• Εφαρμόσιμο εύρος σχοινιών: σχοινί χάλυβα 19,5 έως 68,0 mm / σχοινί νάιλον 36 έως 100 mm → χρήση ως αναφορά επιλογής μεγέθους σχοινίου, όχι ως SWL ή φορτίο σπάσματος σχοινίου.

• Κύρια μεγέθη: L 944 έως 2330 mm και H 508 έως 1130 mm → χρήσιμα για τον έλεγχο της διάταξης στο πλοίο, την άδεια εγκατάστασης και την επιβεβαίωση προσφοράς.

• Περιοχή βάρους: 247 έως 5100 kg από το παρασχεμένο τραπέζι → σημαντική για χειρισμό, ανύψωση κατά την εγκατάσταση, συσκευασία και σχεδιασμό φορτίου.

• Στόχος της εγκατάστασης: περιοχή του καράβι / ελεύθερου καράβι → ενίσχυση του κύτους, λεπτομέρειες συγκόλλησης και γωνία οδήγησης σχοινιών θα πρέπει να επιβεβαιώνονται από το ναυπηγείο ή το γραφείο σχεδιασμού.

• Εστίαση της κατασκευής: περιστροφή των κυλίνδρων, προσαρμογή των αξόνων, ομαλότητα της επιφάνειας επαφής, ευθυγράμμιση του πλαισίου, προστασία από τη διάβρωση και συντήρηση της συναρμολόγησης των κυλίνδρων.

Βασικές τεχνικές παραμέτρους

Οι κύριες διαστάσεις της σελίδας για το CB 3062 τύπου D επτά κυλίνδρων παγκόσμιο fairlead. Οι διαστάσεις είναι σε mm, εκτός εάν αναφέρεται διαφορετικά. Ο πίνακας είναι απλοποιημένος για την επιλογή της σελίδας.ο πλήρης πίνακας διαστάσεων που παρέχεται διατηρείται στο τμήμα Backend Reference.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση CB/T*3062-79 τύπου D επτά κυλίνδρων καθολικού fairlead και της απαιτούμενης διαμέτρου ατσάλινου σύρματος ή νάιλον.

Βήμα 2: Επιβεβαιώστε τη διάταξη του σχοινιού, συμπεριλαμβανομένου του κατά πόσον το σχοινί μπορεί να εισέλθει από την πλευρά, την κορυφή, το κάτω μέρος ή την διαγώνια κατεύθυνση γύρω από το φερλίντ του πλοίου.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης στο κατάστρωμα ελεύθερης επιφάνειας, το προπύργιο ή τη δομή του πλοίου, μαζί με την διαθέσιμη ανοικτή θέση και την περιβαλλοντική ενίσχυση.

Βήμα 4: Επιβεβαιώστε τις απαιτήσεις υλικού κυλίνδρου, άξονα, πλαισίου, φούσκας / ρουλεμάν, στερεωτικού στοιχείου και πώλησης πριν από την παραγωγή.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό πρώιμο, τελική επικάλυψη, γαλβανισμένο φινίρισμα, γυαλισμένο ανοξείδωτο χάλυβα ή άλλη καθορισμένη επεξεργασία.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, πιστοποιητικό κλάσης, έκθεση NDT, επιθεώρηση μαρτύρων ή ειδική έγκριση έργου.

Βήμα 7: Παροχή ποσότητας, τύπου σκάφους, προορισμού, απαιτούμενου χρόνου παράδοσης, σχεδίου εγκατάστασης και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Welded fairlead frame | 3 vertical rollers | 4 horizontal rollers | Upper roller arrangement | Roller shafts / axles | Bush or bearing contact area | Shipside mounting interface | Smooth rope-contact surfaces | Painted or specified surface treatment

Πλεονεκτήματα καθοδήγησης κυλίνδρων, εγκατάστασης και μηχανικής

• Η διάταξη των επτά κυλίνδρων βοηθά το σχοινί να εισέρχεται και να βγαίνει από το fairlead μέσα από ένα ευρύτερο εύρος γωνίας από τις απλές διαταγές των δύο ή των τριών κυλίνδρων.

• Τρεις κατακόρυφοι και τέσσερις οριζόντιοι κυλίνδροι συμβάλλουν στον περιορισμό της άμεσης επαφής μεταξύ του σχοινιού και της δομής του πλοίου, γεγονός που υποστηρίζει την προστασία του σχοινιού κατά τις εργασίες αγκυρώσεως και ρυμούλκησης.

• Η επιφάνεια επαφής κάθε κυλίνδρου πρέπει να είναι ομαλή, στρογγυλή και να μην έχει κοφτερές άκρες που να μπορούν να βλάψουν το σίδερο ή το νάιλον.

• Η περιστροφή του κυλίνδρου πρέπει να ελέγχεται μετά την συναρμολόγηση, ώστε το σχοινί να μπορεί να ανακατευθύνεται με μειωμένη τριβή και όχι να σέρνεται σε σταθερή επιφάνεια.

• Οι άξονες, οι θάμνοι ή τα ρουλεμάν, τα στοιχεία στερέωσης και οι ρυθμίσεις φουσκώματος είναι κρίσιμα μέρη συντήρησης και πρέπει να παραμένουν προσβάσιμα για επιθεώρηση και αντικατάσταση.

• Η δομή εγκατάστασης στο πλοίο πρέπει να επανεξεταστεί μαζί με τη γωνία οδήγησης σχοινιών, την τοπική ενίσχυση του κύτους, τις λεπτομέρειες συγκόλλησης και τις απαιτήσεις επιθεώρησης κλάσης ή ιδιοκτήτη.

• Ο προμηθευόμενος πίνακας διαμέτρου σχοινιού χρησιμοποιείται μόνο ως αναφορά επιλογής· δεν πρέπει να μετατρέπεται σε SWL, MBL, φορτίο σπάσματος σχοινίου, φορτίο δοκιμής,ή επιτρεπόμενο φορτίο χωρίς εγκεκριμένα τεχνικά δεδομένα.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T*3062-79 → χρησιμοποιείται όταν το σχέδιο του έργου ή η προδιαγραφή του ιδιοκτήτη απαιτεί αυτή τη διάταξη επτά κυλίνδρων.

• Τύπος: Τύπος D → επτά κυλίνδρων καθολικός fairlead με άνω κυλίνδρο για καθοδήγηση σχοινιών πολλαπλών κατευθύνσεων.

• Ποσότητα κυλίνδρων: 7 κυλίνδροι → 3 κάθετοι και 4 οριζόντιοι κυλίνδροι σύμφωνα με την παρασχεθείσα περιγραφή.

• Εφαρμόσιμο σχοινί: σχοινί από χάλυβα 19,5-68,0 mm / σχοινί από νάιλον 36-100 mm → επιλέξτε ανάλογα με τον τύπο σχοινίου, τη διάταξη του δοχείου και το σχέδιο του έργου.

• Υλικό: Χάλυβα C-Mn / ήπιο χάλυβα / ανοξείδωτο χάλυβα → τα ακριβή υλικά κυλίνδρου, άξονα, πλαίσιο και στερεωτικών στοιχείων πρέπει να επιβεβαιώνονται πριν από την προσφορά.

• Εγκατάσταση: χώρος επιπέδου στο πλάι του πλοίου / ελεύθερο κατάστρωμα → ενίσχυση του κύτους, λεπτομέρειες συγκόλλησης και διαθέσιμος χώρος θα πρέπει να επιβεβαιώνονται με σχέδιο.

• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer ως σημείο αναφοράς → τελική επίστρωση, γκάλβωση ή γυαλιστερό φινίρισμα ακολουθεί τις προδιαγραφές του έργου.

• Απαιτήσεις πιστοποιητικού: Διατίθεται ανάλογα με το πεδίο εφαρμογής της παραγγελίας → η επιθεώρηση της κατηγορίας και το επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Rope approaches the shipside fairlead → The rope enters between vertical and horizontal rollers → Rollers rotate as the rope changes direction → Contact with fixed ship structure is reduced → Local reaction forces pass through the roller shafts and fairlead frame into the reinforced shipside structure

Εφαρμογές

Commercial vessels | Naval support vessels | Tugboats | Workboats | Offshore service vessels when specified by project | Shipside mooring stations | Towing rope lead positions | Freeboard deck rope guidance | Newbuilding and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1: Τι κάνει το CB 3062 τύπου D διαφορετικό από τα απλούστερα fairleads;

Α1: Ο τύπος D χρησιμοποιεί επτά κυλίνδρους, μεταξύ των οποίων τρεις κάθετους και τέσσερις οριζόντιους κυλίνδρους, για να καθοδηγεί το σχοινί από ένα ευρύτερο φάσμα κατευθύνσεων.Αυτό το καθιστά πιο κατάλληλο όπου η γωνία του μολύβδου σχοινί αλλάζει γύρω από το πλοίο αγκυροβόλησης ή ρυμουλκούμενου σταθμού.

Ε2: Μπορεί ο πίνακας διαμέτρου σχοινιού να χρησιμοποιηθεί ως SWL ή φορτίο διάσπασης;

Α2: Όχι. Ο προμηθευόμενος πίνακας παρέχει τις ισχύουσες διαμέτρους σχοινιών από χάλυβα και νάιλον με τις κύριες διαστάσεις και το βάρος. Δεν παρέχει SWL, MBL, φορτίο σπάσματος σχοινιών, φορτίο δοκιμής,ή επιτρεπόμενο φορτίοΗ έγκριση φορτίου πρέπει να ελέγχεται σύμφωνα με το σχέδιο αγκυροβολής ή ρυμούλκησης του σκάφους.

Ε3: Τι πρέπει να ελέγξετε πριν παραγγείλετε αυτό το fairlead;

Α3: Επιβεβαιώστε το πρότυπο, τύπο D, διάμετρο σχοινιού, κατεύθυνση κατεύθυνσης σχοινίου, θέση εγκατάστασης, υλικό, επεξεργασία επιφάνειας, τοπική ενίσχυση, πεδίο εφαρμογής του πιστοποιητικού, ποσότητα, προορισμό παράδοσης,και απαιτούμενο χρόνο παράδοσηςΣυνιστώνται έντονα σχέδια εγκατάστασης και φωτογραφίες αναφοράς.
