Επισκόπηση του προϊόντος

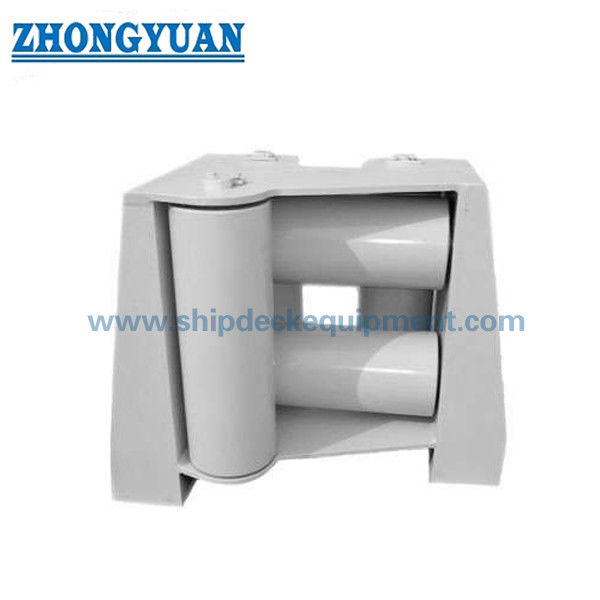

The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.Η ρύθμιση συνδυάζει τρεις κατακόρυφους κυλίνδρους και δύο οριζόντιους κυλίνδρους για να καθοδηγήσει σχοινιά από χάλυβα ή σχοινιά από νάιλον μέσω του ανοίγματος fairlead, μειώνοντας παράλληλα τη σύγκρουση γλιστρικής και την τοπική τριβή σχοινιών.

Η παρούσα σελίδα συντάσσεται με βάση τα παρεχόμενα δεδομένα CB/T 3062-2011 για το προϊόν τύπου C.Οι διαδικτυακές πληροφορίες αναφοράς για το CB/T 3062-2011 προσδιορίζουν το πρότυπο ως πρότυπο fairlead για κεφαλές κυλίνδρων που καλύπτει την ταξινόμηση, απαιτήσεις, μεθόδους δοκιμής, κανόνες ελέγχου, σήμανση, συσκευασία και μεταφορά για τα στρογγυλοκέφαλα. Ο παρασχεμένος πίνακας δεν παρέχει τιμές SWL, επομένως η σήμανση φορτίου, η γωνία οδήγησης σχοινιού,Ενίσχυση κύτους, και το πεδίο εφαρμογής της επιθεώρησης κατηγορίας πρέπει να επιβεβαιώνεται από το σχέδιο σχεδίου ή την επίσημη πρότυπη απαίτηση πριν από την προσφορά.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Πεντάτροχος καθολικός φερέλιντ τύπου Γ με άνω ρόλο → πλοιοφόρος οδηγός σχοινιών για έλεγχο της κατεύθυνσης αγκυροβολίας και ρυμούλκησης.
• Τυποποιημένη αναφορά: CB/T 3062-2011 → χρησιμοποιείται όταν το σχέδιο του δοχείου καθορίζει τη διάταξη της κεφαλής κυλίνδρου του κυλίνδρου CB/T.
• Διατάξη κυλίνδρων: 3 κατακόρυφοι κυλίνδροι + 2 οριζόντιοι → καθοδηγούν την πορεία του σχοινιού από πολλαπλές κατευθύνσεις εισόδου και συμβάλλουν στον έλεγχο του κινδύνου εκτόξευσης του σχοινιού.
• Θέση εγκατάστασης: πλάτος πλοίου / ελεύθερο κατάστρωμα / κάθισμα προπύργου → συγκολλημένη δομή, διαχωρισμός ανοίγματος και τοπική ενίσχυση πρέπει να ελέγχονται πριν από την παραγωγή.
• Εφαρμόσιμο εύρος σχοινιών από τα παρεχόμενα δεδομένα: σχοινί από χάλυβα 19,5·68 mm και σχοινί από νάιλον 36·100 mm → η τελική επιλογή μεγέθους σχοινίου πρέπει να ακολουθεί τη διάταξη αγκυροβολίας ή ρυμούλκησης του σκάφους.
• Οι κύριες διαστάσεις που παρέχονται: E, F, D, d, L, L1, L2, L3, B, B1, B2, H και H1 → χρήσιμες για το σχεδιασμό ιστοσελίδας, τη διάταξη καθίσματος και τον έλεγχο αντικατάστασης.
• Περιοχή βάρους από τα παρεχόμενα δεδομένα: 182 ̇ 4021 kg → σημαντική για χειρισμό, ανύψωση εγκατάστασης, επανεξέταση της δομής του καταστρώματος, συσκευασία και σχεδιασμό φορτίου.
• Επεξεργασία επιφάνειας: αμμοσκόπηση σε Sa 2,5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένη, γαλβανισμένη ή προσαρμοσμένη επεξεργασία → η τελική επικάλυψη πρέπει να ακολουθεί τις προδιαγραφές του δοχείου.

Βασικές τεχνικές παραμέτρους

Κύρια δεδομένα επιλογής σελίδας για το CB/T 3062 τύπου C πεντάτροχο καθολικό fairlead με άνω ρόλο.Ο πλήρης πίνακας διαστάσεων που παρέχεται διατηρείται στην ενότητα Αναφοράς Μηχανικής για να αποφευχθεί ένας πίνακας υπερβολικά ευρύς σελίδας.

Σημείωση: Η τιμή H που παρέχεται για το διάμετρο ατσάλινου καλωδίου 37,5 mm εμφανίζεται ως 7780 και σημειώνεται για να επιβεβαιωθεί πριν από την τελική έκδοση του φύλλου δεδομένων.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαίωση του απαιτούμενου προτύπου και μοντέλου: CB/T 3062-2011 τύπου C πεντάτροχο καθολικό fairlead με άνω ρόλο.

Βήμα 2: Επιβεβαιώστε το είδος και το μέγεθος του σχοινιού: διάμετρο σχοινιού από χάλυβα, διάμετρο σχοινιού από νάιλον, κατασκευή σχοινιού και εάν το φεϊρλίντ χρησιμοποιείται για αγκυροβόληση, ρυμούλκηση ή αντικατάσταση.

Βήμα 3: Επιβεβαιώστε την κατεύθυνση του σχοινιού, τη σχετική γωνία σχοινίου, το άνοιγμα της πλευράς του πλοίου, τη διάταξη του καταστρώματος ελεύθερης επιφάνειας και εάν απαιτείται ο άνω ρόλος από το σχέδιο του σκάφους.

Βήμα 4: Επιβεβαιώστε τη δομή του καθίσματος, τη συγκολλημένη διεπαφή, την ενίσχυση του κύτους / του προπύργου, την καθαρότητα εγκατάστασης, τον χώρο αφαίρεσης των κυλίνδρων και την πρόσβαση συντήρησης.

Βήμα 5: Επιβεβαίωση της απαίτησης υλικού: χάλυβα C-Mn, ήπιο χάλυβα, ανοξείδωτο χάλυβα ή ειδική για το έργο ποιότητα υλικού· επιβεβαίωση της κατανομής υλικού άξονα, θάμνου, κυλίνδρου και πλαισίου, εάν απαιτείται.

Βήμα 6: Επιβεβαίωση της επεξεργασίας της επιφάνειας, του συστήματος επικάλυψης, του πεδίου της επιθεώρησης, των απαιτήσεων NDT, των απαιτήσεων πιστοποιητικού κλάσης, της ποσότητας, του προορισμού παράδοσης και του απαιτούμενου χρόνου παράδοσης.

Βήμα 7: Παροχή σχεδίου ΓΑ, σχεδίου διάταξης στο πλάι του πλοίου, υπάρχουσας φωτογραφίας fairlead, σκίτσου διαδρομής σχοινιού ή διαστάσεων αντικατάστασης, εάν είναι διαθέσιμες.

Δομή

Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment

Πλεονεκτήματα καθοδήγησης σχοινιών, κυλίνδρων και εγκατάστασης

• Η διάταξη τύπου C χρησιμοποιεί τρεις κατακόρυφους κυλίνδρους και δύο οριζόντιους κυλίνδρους για να καθοδηγεί την είσοδο σχοινιών από πολλαπλές κατευθύνσεις,που είναι χρήσιμο σε σταθμούς αγκυροβολίας ή ρυμούλκησης στο πλοίο όπου η κατεύθυνση της γραμμής μπορεί να αλλάξει κατά τη διάρκεια της λειτουργίας.
• Το άνω οριζόντιο ρόλο βοηθά στον έλεγχο της διαδρομής του σχοινιού μέσα στο άνοιγμα fairlead και μπορεί να μειώσει τον κίνδυνο της ιππασίας σχοινίου έξω από το μονοπάτι καθοδήγησης όταν η διάταξη του σκάφους και η γωνία του μολύβδου είναι σωστή.
• Η επαφή με τους κυλίνδρους μειώνει τη τριβή στη διακίνηση σε σύγκριση με μια σταθερή επιφάνεια, αλλά η περιστροφή των κυλίνδρων, η ευθυγράμμιση του άξονα, η κατάσταση του θάμνου, η λίπανση ή η σχεδίαση των ρουλεμάν,και πρόσβαση συντήρησης θα πρέπει να ελέγχεται για την πραγματική απόδοση της υπηρεσίας.
• Η τελική διάρκεια ζωής του σχοινιού εξαρτάται επίσης από την κατασκευή του σχοινιού, το φορτίο, τη γωνία της γραμμής, την τελική επιφάνεια, την ποιότητα του σχοινιού και την ποιότητα του σχοινιού.και κατάσταση συντήρησης.
• Το συγκολλημένο κάθισμα και το πλαίσιο μεταφέρουν τις δυνάμεις αντίδρασης σχοινιού στη δομή του καράβι ή του ελεύθερου καράβι.και το άνοιγμα του κύτους πρέπει να ελέγχεται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Διάφορες επιλογές υλικών μπορούν να συζητηθούν, αλλά η ακριβής ποιότητα υλικού για το ρόλο, το πλαίσιο, τον άξονα, το θάμνο και τα μέρη στήριξης πρέπει να επιβεβαιωθεί πριν από την παραγωγή και την προετοιμασία του πιστοποιητικού.
• Η επιθεώρηση κατηγορίας, το πιστοποιητικό υλικού, η επιθεώρηση διαστάσεων, η NDT και οι πρόσθετες δοκιμές μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου και το συμφωνημένο πεδίο επιθεώρησης.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB/T 3062-2011 → χρησιμοποιείται όταν το ναυπηγείο, ο ιδιοκτήτης ή το σχέδιο σχεδιασμού καθορίζει τη διάταξη της κεφαλής κυλίνδρου του κυλίνδρου CB/T.
• Τύπος: Τύπος C με άνω ρόλο → πεντά ρόλους καθολικής διαμόρφωσης fairlead για καθοδήγηση σχοινιών στο πλοίο.
• Διάταξη κυλίνδρων: 3 κατακόρυφα + 2 οριζόντια κυλίνδρια → υποστηρίζουν σχοινί πολλαπλών κατευθύνσεων που οδηγεί γύρω από το άνοιγμα fairlead.
• Συμφωνία με σχοινί: σχοινί από χάλυβα 19,568 mm / σχοινί από νάιλον 36100 mm από τα παρεχόμενα δεδομένα → η τελική επιλογή σχοινίου θα πρέπει να ελέγχεται με τη διάταξη σχοινίου του δοχείου.
• Εγκατάσταση: πλάτος πλοίου / ελεύθερο κατάστρωμα / κάθισμα προπύργου → συγκολλημένη διεπαφή, δομική ενίσχυση, μέγεθος ανοίγματος και διαχωρισμός συντήρησης πρέπει να επιβεβαιώνονται.
• Υλικό: Χάλυβα C-Mn / ήπιος χάλυβας / ανοξείδωτος χάλυβας → η ακριβής ποιότητα και κατανομή των εξαρτημάτων πρέπει να επιβεβαιώνονται πριν από την προσφορά.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης / γυαλισμένο / γαλβανισμένο / προσαρμοσμένο → τελική επικάλυψη ακολουθεί τις προδιαγραφές του δοχείου ή τις απαιτήσεις του πελάτη.
• Δεδομένα φόρτωσης: SWL δεν παρέχεται στον παρασχεμένο πίνακα → μην επισημαίνετε SWL έως ότου επιβεβαιωθεί από επίσημο τυποποιημένο πίνακα, υπολογισμό έργου ή εγκεκριμένο σχέδιο.
• Απαιτούμενο πιστοποιητικό: διαθέσιμο σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → πιστοποιητικό κλάσης, πιστοποιητικό υλικού, πιστοποιητικό κατασκευαστή και επιθεώρηση από μάρτυρες πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Πώς Λειτουργεί

Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure

Εφαρμογές

Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ ενός fairlead τύπου C με πέντε ρόλους και ενός fairlead με απλό ρόλο;

Α1: Ο τύπος C συνδυάζει τρεις κατακόρυφους κυλίνδρους και δύο οριζόντιους κυλίνδρους, συμπεριλαμβανομένου ενός άνω κυλίνδρου, για την καθοδήγηση σχοινιών μέσω ενός ελεγχόμενου ανοίγματος στην πλευρά του πλοίου.Είναι πιο κατάλληλο όπου η διαδρομή σχοινί μπορεί να ποικίλει και το σκάφος σχεδίασης απαιτεί πολλαπλές κατευθύνσεις καθοδήγηση σχοινί.

Ε2: Μπορεί αυτό το fairlead να χρησιμοποιηθεί τόσο για σχοινί από χάλυβα όσο και για σχοινί από νάιλον;

Α2: Ναι, ο παρατεταμένος πίνακας περιλαμβάνει διαμέτρους σχοινιών από χάλυβα από 19,5 έως 68 mm και διαμέτρους σχοινιών από νάιλον από 36 έως 100 mm. Η τελική επιλογή θα πρέπει να επιβεβαιώσει την κατασκευή σχοινιών, τη διάμετρο σχοινιών,γωνία γραμμής, το σχεδιασμένο φορτίο, το μέγεθος των κυλίνδρων και η διάταξη στο πλοίο.

Ε3: Μπορούμε να σημειώσουμε SWL σε αυτό το fairlead με βάση το προμηθευμένο τραπέζι;

Α3: Ο προμηθευόμενος πίνακας δεν περιλαμβάνει τιμές SWL, επομένως δεν θα πρέπει να σημειώνεται SWL μόνο με βάση αυτά τα δεδομένα.εγκεκριμένο σχέδιο, και συμφωνία μεταξύ χρήστη και κατασκευαστή.
