Ηλεκτρικό ανεμόπτερο 1970mm & Winch Single Gypsy Single Drum
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Διάμετρος αλυσίδας άγκυρας: | Φ90MM | Διορισμένη τάση: | 384.8kN |
|---|---|---|---|
| Ταχύτητα Εργασίας: | 9m/λεπτό | Φορτίο τύμπανου: | 385kN |
| Φορτίο υποστήριξης: | 2629kN | Ισχύς κινητήρα: | 75/75/30KW |
| Ταχύτητα αγκυροβολίας: | 9/min | Αριθμός ζυγαριού άγκυρας: | διπλή τσιγγάνα |
| Χρόνος ανοχής: | 120 ημέρες | Περίοδος Εγγύησης: | Ένα Έτος Μετά την Γέννηση |
| Χρώμα: | Καθορίζεται ο πελάτης | Τροφοδοτικό: | Μεταβλητή εναλλασσόμενη μονοφασική 110V, 220V, 240V Μεταβλητή εναλλασσόμενη τριφασική 220V, 380V, 44 |
| Σύνθεση: | Αποτελείται κυρίως από βάση, πλαίσιο τοίχου, διπλό καλώδιο άγκυρας, τύμπανο καλωδίου διπλού ζεύγους, | Πιστοποιητικά ταξινόμησης: | Πιστοποιητικό δοκιμής CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers |
| Επισημαίνω: | Ηλεκτρικά κινούμενο ανεμοθρεπτήρα,Μοναδικό τύμπανο Windlass Winch,Μοναδικό τσιγγάνικο ανεμόπτερο |
||
Περιγραφή προϊόντων

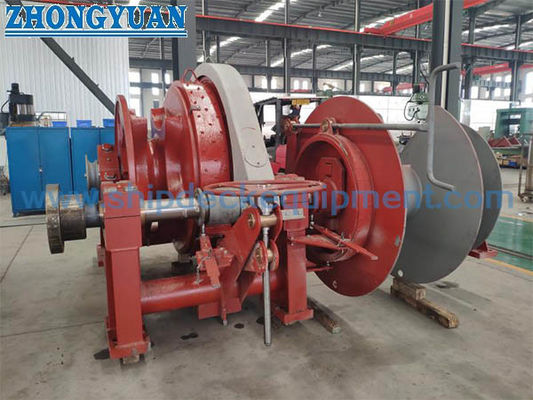

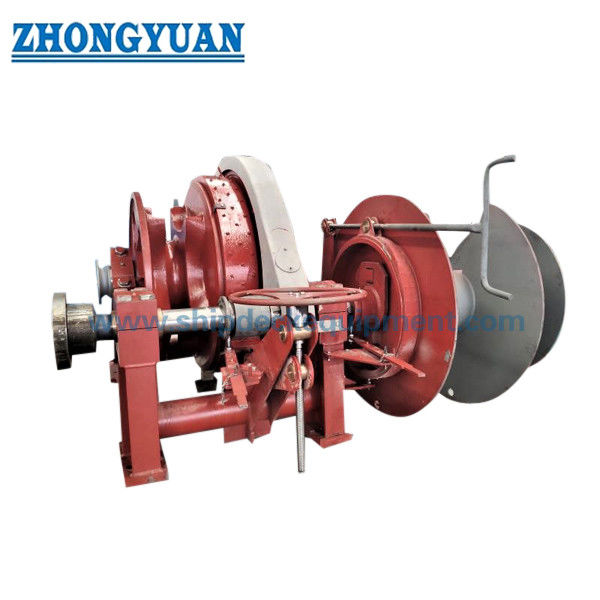

Ηλεκτρικό ανεμόπτερο 1970mm & Winch Single Gypsy Single Drum
Επισκόπηση του προϊόντος
Η ηλεκτρική τροχιά και ο ανεμοθρευτήρας είναι σχεδιασμένοι για χειρισμό άγκυρας και λειτουργίες αγκυροβολίας στα κατάστρωμα πλοίων.
Το σύστημα ενσωματώνει άγκυρο τσιγγάνου, τύμπανο, άκρο παραμόρφωσης, κιβώτιο ταχυτήτων και ηλεκτρική κίνηση για να εξασφαλιστεί ασφαλής και αποτελεσματικός έλεγχος ανύψωσης άγκυρας και αγκυρώσεως.
Χρησιμοποιείται ευρέως σε εμπορικά πλοία, υπεράκτια πλοία και πλοία επιβολής του νόμου με αξιόπιστες επιδόσεις και σταθερή λειτουργία.
Γρήγορες προδιαγραφές
• Διαμέτρου αλυσίδας: 19 ̊70 mm
• Εργασιακό φορτίο: 15,3196,5 kN
• Ταχύτητα εργασίας: ≥9·12 m/min
• Τράβηξη αγκυροβολίας: 20-150 kN
• Ταχύτητα αγκυροβολίας: ≥12·15 m/min
• Δυνατότητα τύμπανο: 120~200 m
• Δύναμη κινητήρα: 8,560 kW
• Τύπος κινητήρα: Ηλεκτρικός
• Διαμόρφωση: Μονή τσιγγάνος + μονό τύμπανο + μονό στρεβλώσιμο άκρο
• Έλεγχος: Τοπικός και απομακρυσμένος
Βασικές τεχνικές παραμέτρους
| Διάμετρος αλυσίδας (mm) | Εργασιακό φορτίο (kN) | Ταχύτητα (m/min) | Δυνατότητα έλξης αγκυροβολίας (kN) | Ταχύτητα αγκυροβολίας (m/min) | Δυνατότητα τύμπανου | Δύναμη κινητήρα (kW) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥ 12 | 20 | ≥ 12 | 15x120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥9 | 20 | ≥ 12 | 15x120 | 8.5/3.5 |
| 30 | 38.3 | ≥9 | 30 | ≥ 12 | 18x150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥9 | 50 | ≥ 12 | 20.5x150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥ 12 | 20.5x150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥9 | 75 | ≥ 12 | 26x200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥9 | 75 | ≥ 15 | 26x200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥ 15 | 26x200 | 45/45/30 |
| 62/64 | 163.4/174.1 | ≥9 | 100 | ≥ 15 | 30x200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥9 | 150 | ≥ 15 | 32.5x200 | 60/60/45 |
Οδηγός επιλογής
Βήμα 1 - Μέγεθος αλυσίδας: 19 ̇70 mm. Βήμα 2 - Εργασιακό φορτίο: 15 ̇196 kN. Βήμα 3 - Τραβήξτε αγκυροβόλησης: 20 ̇150 kN. Βήμα 4 - Ταχύτητα: ≥9 ̇12 m/min. Βήμα 5 - Οδηγία: Ηλεκτρική. Βήμα 6 - Διαμόρφωση:Μοναχικός τσιγγάνος + τύμπανο.: Εγκατεστημένο στο κατάστρωμα
Δομή & Συστατικά
Δομή και Συστατικά: Ηλεκτρικός κινητήρας. Κιβώτιο ταχυτήτων. Μονή τσιγγάνος. Μονή τύμπανος.
Προσαρμοσμένα χαρακτηριστικά
Μέγεθος αλυσίδας: 19 ∙70 χιλιοστά. Εργασιακό φορτίο: 15 ∙196 kN. Τράβηξη αγκυροβολίας: 20 ∙150 kN. Τύπος οδήγησης: Ηλεκτρικός. Διαμόρφωση: Τσιγγάνος + τύμπανο. Έλεγχος: Τοπικό / Απομακρυσμένο.
Προσαρμοσμένη ρύθμιση και οδηγός αναζήτησης
Μέγεθος αλυσίδας. Εργασιακό φορτίο. Εγκατάσταση. Δυνατότητα τύμπου.
Πώς Λειτουργεί
Ο ηλεκτρικός κινητήρας κινεί το κιβώτιο ταχυτήτων για να περιστρέφει το τσιγγάνο και το τύμπανο για τις εργασίες ανύψωσης άγκυρας και αγκυρώσεως.
Η αλυσίδα χειρίζεται από τον τσιγγάνο, ενώ το σχοινί χειρίζεται από το τύμπανο και το άκρο παραμόρφωσης για ευέλικτη λειτουργία.
Εφαρμογές
Εφαρμογές: Εμπορικά πλοία. Ακτοχώρια πλοία. Περιπολικά πλοία.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποιητικά: CCS. NK. BV. ABS. DNV. LR. KR. RINA.
Πλεονεκτήματα: Συνδυασμένη σχεδίαση ανεμοκίνητου κιβωτίου. Εξοικονόμηση χώρου.
Σχέδιο & Φωτογραφίες
• Γενική σχεδίαση
• Σχέδιο δομής του ανεμοθώρακα
• Διαμόρφωση της εγκατάστασης
• Φωτογραφίες προϊόντων
Πληροφορίες παραγγελίας
• MOQ: 1 μονάδα
• Χρόνος παράδοσης: Βασίζεται στο έργο
• Πληρωμή: T/T, L/C
Γενικές ερωτήσεις
Ε: Μπορεί να χειριστεί και την άγκυρα και την αγκυροβόληση;
Α: Ναι, το συνδυασμένο σχέδιο υποστηρίζει και τις δύο λειτουργίες.
Ε2: Είναι προσαρμόσιμη η διαμόρφωση;
Α: Ναι, το τσιγγάνο, το τύμπανο και το τέλος στρέβλωσης μπορούν να προσαρμοστούν.
Ε3: Είναι διαθέσιμο το τηλεχειριστήριο;
Α: Ναι, υποστηρίζεται το τοπικό και το τηλεχειριστήριο.
