Θαλάσσια Τρία Ρολ Χοκ. Χονδρικής Σιδήρου Ρολ Χοκ για Εγκατάσταση πλοίων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 38-1999 | Τύπος: | Μονός κυλίνδρου Μορφή Γ |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 75~350mm | Κύλινδρος αριθ.: | Τρεις κύλινδροι |
| Βάρος κυλίνδρου: | 27-1915 κιλά | Υλικά: | Ήπιος χάλυβας, Χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, κ.λπ. |
| Επισημαίνω: | Εξοπλισμός αγκυροβολίας πλοίων Fairlead,3 Ρολέρ Φέρλειντ,3 Εργαλεία αγκυροβολίας πλοίων με κυλίνδρους |
||
Περιγραφή προϊόντων

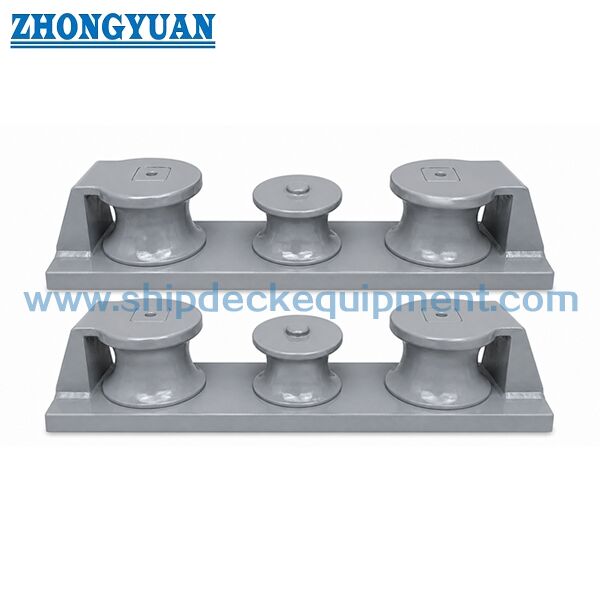

Θαλάσσια Τρία Ρολ Χοκ. Χονδρικής Σιδήρου Ρολ Χοκ για Εγκατάσταση πλοίων
Επισκόπηση του προϊόντος
Το θαλάσσιο τρίτροχο είναι σχεδιασμένο για να καθοδηγεί τα σχοινιά αγκυροβολίας μέσα από ένα σταθερό άνοιγμα, μειώνοντας την τριβή και ελέγχοντας την κατεύθυνση του σχοινιού.
Σε σύγκριση με την συμβατική ράβδα, η ολοκληρωμένη δομή τριών κυλίνδρων επιτρέπει την πολλαπλή κατεύθυνση του σχοινιού και μειώνει σημαντικά την τοπική πίεση και την φθορά του σχοινιού.
Αυτό το προϊόν ακολουθεί το πρότυπο CB/ T 38-1999 τύπου C, αντικαθιστώντας το CB39-66 τύπου C.
Το CB/T 38-1999 υιοθετεί μια συγκολλημένη δομή βάσης, παρέχοντας βελτιωμένη μεταφορά φορτίου και υψηλότερη δομική ακεραιότητα σε σύγκριση με το σχεδιασμό CB39-66.
Κάθε μοντέλο αντιστοιχεί σε ένα συγκεκριμένο φορτίο σπάσματος σχοινιού (MBL), επιτρέποντας την ακριβή επιλογή με βάση το φορτίο.
Γρήγορες προδιαγραφές
- Δομή: Τρεις κυλίνδροι → Πολυδιάστατη καθοδήγηση σχοινιών
- Εφαρμόσιμη διάμετρος σχοινιού: 7 ̇ 37 mm → πρότυπο εύρος επιλογής
- Εφαρμόσιμο σχοινί MBL: 23583 kN → παράμετρος επιλογής κλειδιού
- Εγκατάσταση: Ζυγισμένη βάση (CB/T 38-1999) / Σιδερένιο (αντικατάσταση CB39-66)
- Υλικό: Χάλυβα → Υψηλή αντοχή και αντοχή
- Επιφάνεια: Λάμψη → Προστασία με σχοινί
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Βασικές τεχνικές παραμέτρους (CB/T 38-1999 τύπος C)
| Ονομαστικό μέγεθος | Μέγιστη διάσπαση σχοινιού (kN) | Σχοινί σχοινί | Διάσωμα από ίνες | Α | Β | H | Α1 | D | Βάρος (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
Βάση φόρτωσης και επιλογής
Η "μέγιστη διάσπαση σχοινιού (kN) " αναφέρεται στο μέγιστο φορτίο διάσπασης (MBL) του εφαρμοστέου σχοινιού.
Κάθε μέγεθος κομπλέ ταιριάζει με το αντίστοιχο επίπεδο αντοχής σχοινιού.
Σημείωση SWL ≈ σχοινί MBL ÷ συντελεστής ασφάλειας (συνήθως 1,5 ̇ 2,0).
Το κροτίδιο έχει σχεδιαστεί για να αντέχει φορτία ίσα ή μεγαλύτερα από την αντοχή σπάσματος σχοινιών, εξασφαλίζοντας έτσι την κατασκευαστική ασφάλεια σε ακραίες συνθήκες.
Οδηγός επιλογής
Βήμα 1 Επιλέξτε τη διάμετρο του σχοινιού → Βάσει του μεγέθους της γραμμής αγκυροβολίας
Βήμα 2 ️ Επιβεβαίωση του φορτίου διάσπασης σχοινιού (MBL) → Πρωτογενής παράμετρος επιλογής
Βήμα 3 Επιλέξτε το μέγεθος της ράβδου → Συμφωνήστε με τη διάμετρο του σχοινιού και το MBL
Βήμα 4 ️ Επιβεβαίωση τύπου εγκατάστασης → Ζυγισμένο (νέα κατασκευή) / Σφραγισμένο (αντικατάσταση)
Βήμα 5 Επιβεβαίωση της απαίτησης πιστοποίησης
Σημείωση μηχανικής
Το CB/T 38-1999 εισάγει την αντιστοίχιση με βάση το φορτίο, όπου κάθε μοντέλο αντιστοιχεί σε μια συγκεκριμένη αντοχή σπάσματος σχοινιών.
Αυτό εξασφαλίζει καλύτερη ευθυγράμμιση μεταξύ του σχεδιασμού του συστήματος αγκυρώσεως και των πραγματικών λειτουργικών φορτίων.
Δομή
Τρεις ρόλοι. Σώμα χύτευσης. Ζυγισμένη βάση.
Προσαρμοσμένα χαρακτηριστικά
Σχεδιασμός τριών κυλίνδρων → Κατανομή φορτίου και μειωμένη φθορά σχοινιών
Ελεύθεροι περιστρεφόμενοι κυλίνδροι → Ελαχιστοποίηση της τριβής
Σώμα από χύτευμα χάλυβα → Υψηλή αντοχή
Η επιφάνεια επαφής είναι ομαλή → Το σχοινί προστατεύεται
Οδηγός έρευνας
Παροχή διάμετρου σχοινιού, MBL σχοινιού, τύπου εγκατάστασης, τύπου δοχείου και απαιτήσεων πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί περνά μέσα από το χτύπημα → οι ρόλοι περιστρέφονται → η τριβή μειώνεται → το σχοινί καθοδηγείται ομαλά → η φθορά ελαχιστοποιείται.
Εφαρμογές
Η πλώρη του πλοίου. Η πρύμνη του πλοίου. Το προπύργιο.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Σχέδιο & Φωτογραφίες
Γενικά σχέδια και φωτογραφίες προϊόντων
Παραγγελία
Προσδιορίστε: μέγεθος, υλικό, επικάλυψη, πιστοποίηση
Γενικές ερωτήσεις
Ερώτηση 1: Γιατί να χρησιμοποιήσετε τρεις ρόλους;
Α: Για να μειωθεί η τριβή, να κατανεμηθεί το φορτίο και να προστατευθεί το σχοινί αγκυρώσεως.
Ε2: Οι ρόλοι περιστρέφονται;
Α: Ναι, όλοι οι ρόλοι περιστρέφονται ελεύθερα για να ελαχιστοποιείται η φθορά.
Ε3: Πώς να επιλέξετε το μέγεθος;
Α: Με βάση τη διάμετρο του σχοινιού και το φορτίο διάσπασης από το τραπέζι.
Ε4: Ποιο πρότυπο πρέπει να επιλέξω για το έργο μου;
Α: Για τα έργα νέας κατασκευής, συνιστάται η υιοθέτηση επικαιροποιημένων προτύπων, όπως τα πρότυπα CB/T 38-1999 ή οι απαιτήσεις της εταιρείας ταξινόμησης.
Για τα υφιστάμενα δοχεία, οι διαστάσεις CB 39-66 χρησιμοποιούνται συνήθως για άμεση αντικατάσταση.
