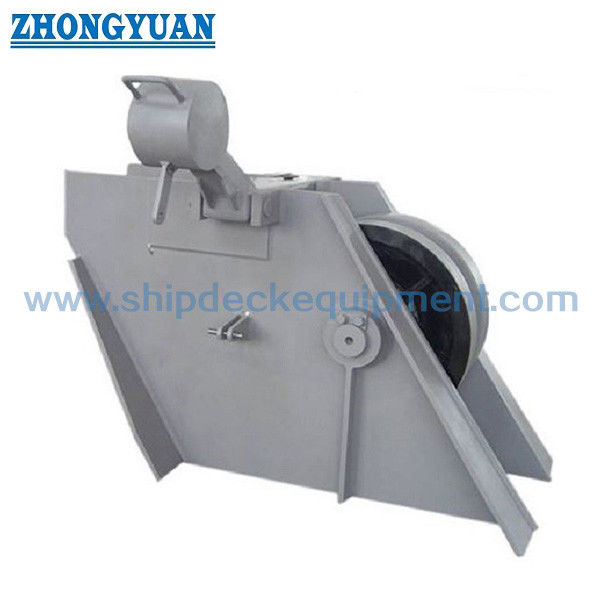

Ρολέρ τύπου αλυσίδα Stopper για 70132mm αλυσίδα άγκυρας JIS F2031 Αγκυρα αλυσίδα φορτίο για πλοίο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | JIS F2031-1998 | Τύπος: | Τύπος οδοστρώματος με ρολό |
|---|---|---|---|
| Μέγεθος αλυσίδας: | 70-132 χλστ | Υλικά: | Ήπιος χάλυβας, χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χύτευση, Οζώδης Χυτοσίδηρος, Σφυρηλάτηση από χάλυβ |
| Επεξεργασία Επιφανειών: | Αμμοβολή σε S2.5 + μία στρώση εποξειδικού ασταριού, διαθέσιμη προσαρμοσμένη επεξεργασία επιφάνειας. | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. |
| Άλλοι: | Μπορεί να προσαρμοστεί ως αίτημα ναυπηγείου | Βάρος 401 έως 2900 κιλά.: | 932 έως 4840 κιλά |
| Ονομαστικό μέγεθος:: | 73 - 132 | ||
| Επισημαίνω: | Κλειδί καλωδίου αλυσίδας JIS F2031,Συσκευές αγκυροβολίας πλοίων Κλειδί καλωδίων αλυσίδας,Τύπος κυλίνδρων τύπου αλυσίδας καλωδίων |
||
Περιγραφή προϊόντων
Τύπος κυλίνδρων για φραγμό αλυσίδαςΑλυσίδα άγκυρας 70132mmJIS F2031 Αγκυροδεμένη Αλυσίδα Κράτησης φορτίου για πλοίο
Επισκόπηση του προϊόντος
Το πώμα αλυσίδας τύπου κυλίνδρου είναι ένα κρίσιμο στοιχείο ασφάλειας στα συστήματα αγκυρώσεως, το οποίο χρησιμοποιείται για τη διατήρηση της αλυσίδας άγκυρας και τη μεταφορά φορτίου από την αγκυροβόλη στην δομή του πλοίου.
Σχεδιασμένο σύμφωνα με την JIS F2031-1998, διαθέτει μηχανισμό κυλίνδρου και σκύλου για αξιόπιστη κλειδαριά της αλυσίδας υπό φόρτο.
Ο σχεδιασμός λαμβάνει υπόψη τη γωνία προώθησης της αλυσίδας από τον σωλήνα hawse στο windlass, εξασφαλίζοντας ομαλή δέσμευση και μειωμένο φορτίο πρόσκρουσης.
Γρήγορες προδιαγραφές
- Μέγεθος αλυσίδας: 70132 mm → Ορίζει τη συμβατότητα αλυσίδας άγκυρας
- Πρότυπο: JIS F2031-1998 → Συμμόρφωση σχεδιασμού πλοίων
- Λειτουργία: Κράτηση φορτίου → Μεταφορά φορτίου από το windlass
- Πλακέτα πλάτης: Ενισχυμένη → Βελτιώνει τη δομική αντοχή
- Σκύλος: Σφυρηλατημένο χάλυβα → Υψηλή σκληρότητα και αντοχή στην φθορά
- Κουρέλι: Χαλκό → Βελτιώνει την αντοχή
- Ρολόξυλος: λιπασμένος → μειώνει την φθορά
- Λειτουργία: Αντίβαρος / Υδραυλικό κύλινδρο → Επιτρέπει το άνοιγμα και το κλείσιμο του βαρέους σκύλου
- Υλικό: Ατσάλι υψηλής αντοχής → Δυναμικότητα σε βαριά εργασία
- Προαιρετικό: Αλυσίδα γάντζου → Πρόσθετη λειτουργία στερέωσης
Βασικές τεχνικές παραμέτρους
| - Όχι, όχι. | Διάμετρος της αλυσίδας άγκυρας | Πλευρικό πλαίσιο του σώματος | ||||||||||||||
| Β | β1 | β2 | β3 | β4 | β5 | β6 | Α | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| - Όχι, όχι. | Ρολάρι | Άξονας Pawl | Άξονας κυλίνδρων | Βούρκος | Μηχανή πλύσης | Τόκοι από συγκόλληση | Αναφορά | |||
| D | d | Ι6 | d2 | Ι7 | t3 | d1 | t4 | f | Υπολογισμένη μάζα ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Οδηγός επιλογής
Βήμα 1 ∆ιαλέξτε μέγεθος αλυσίδας → 70 ∆132 mm βάσει αλυσίδας άγκυρας
Βήμα 2 ️ Επιβεβαίωση της απαίτησης φορτίου → Πρέπει να ταιριάζει με το φορτίο άγκυρας
Βήμα 3 ️ Επιβεβαίωση της γωνίας της αλυσίδας (εσωτερική/εξωτική) → Διασφάλιση ευθυγράμμισης με τον σωλήνα και τον ανεμογεννήτη
Βήμα 4 Επιβεβαίωση ύψους και μήκους → Κατάλληλη διάταξη και χώρος εγκατάστασης του καταστρώματος
Βήμα 5 ∆ιαλογική υδραυλική φιάλη → Για λειτουργία και ασφάλεια σε βαριά οχήματα
Βήμα 6 ️ Προαιρετικό αλυσοδέκτη → Πρόσθετη απαίτηση στερέωσης
Δομή & Συστατικά
Ενισχυμένο πλευρικό πλαίσιο. Ρολάρι. Σφυρηλατημένο σκυλί. Λυγισμένος άξονας.
Προσαρμοσμένα χαρακτηριστικά
- Μέγεθος της αλυσίδας: 70132 mm → Συμβατότητα
- Λειτουργία φορτίου: Κράτηση άγκυρας → Ασφάλεια
- Πλακέτα πλάτης: Ενισχυμένη → Δύναμη
- Σκύλος: σφυρηλατημένος → ανθεκτικός στην φθορά
- Υποβρύχια: Κουτσούκ χαλκού → Αξιοκατάστατη
- Λειτουργία: Αντίβαρος / Υδραυλικό → Εύκολο χειρισμό
- Υλικό: Ατσάλι υψηλής αντοχής → βαρύ
- Προαιρετικό: Αλυσίδα → Επιπλέον κλειδαριά
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Οδηγός έρευνας
Να παρέχεται το μέγεθος της αλυσίδας, η γωνία οδήγησης της αλυσίδας, οι διαστάσεις του καταστρώματος, η απαίτηση φορτίου και η προτιμώμενη μέθοδος λειτουργίας (χειροκίνητη ή υδραυλική).
Πώς Λειτουργεί
Η αλυσίδα άγκυρας περνά πάνω από τον ρόλο και κλειδώνεται από τον σκύλο.
Εφαρμογές
Σύστημα αγκυρώσεως πλοίου.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών. Ενισχυμένη δομή, σφυρηλατημένο σκυλί, λειτουργία με υδραυλική υποστήριξη, βελτιστοποιημένη ευθυγράμμιση αλυσίδας.
Σχέδιο & Φωτογραφίες

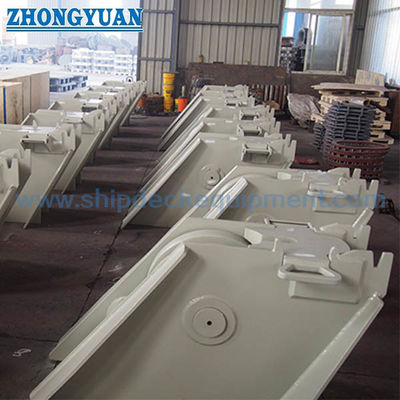

ΓΓ ζωγραφική. Διαρρύθμιση εγκατάστασης. Φωτογραφίες προϊόντων.
Παραγγελία
MOQ: 1 παράδοση: 60-120 ημέρες προσαρμογή διαθέσιμη
Γενικές ερωτήσεις
Ε1: Πώς λειτουργεί ο βαρύς σκύλος;
Α: Μπορεί να λειτουργεί με αντιβαρύνση ή υδραυλικό κύλινδρο για ασφαλέστερο και ευκολότερο χειρισμό.
Ε2: Γιατί να χρησιμοποιήσετε πλαστό σκυλί;
Α: Παρέχει υψηλότερη σκληρότητα, αντοχή στην φθορά και μεγαλύτερη διάρκεια ζωής.
Ε3: Ποιες παραμέτρους απαιτούνται για την επιλογή;
Α: Το μέγεθος της αλυσίδας, η γωνία προώθησης της αλυσίδας, ο χώρος στο κατάστρωμα και η απαίτηση φορτίου είναι βασικοί παράγοντες.
Ε4: Γιατί απαιτείται ένα πώμα αλυσίδας στο σύστημα αγκύρωσης;
Α: Μεταφέρει το φορτίο άγκυρας από την αλεξίπτωτη στη δομή του πλοίου, προστατεύοντας την αλεξίπτωτη από συνεχή βαρύ φορτίο.
Ε5: Τι καθιστά αυτό το πώμα κατάλληλο για λειτουργία βαρέων βαρών;
Α: Οι ενισχυμένες πλευρικές πλάκες, οι σφυρηλατημένες κολόνες και τα χαλκοειδή ρυμουλκούμενα εξασφαλίζουν υψηλή αντοχή, αντοχή στην φθορά και μακρά διάρκεια ζωής.
