Κλειδώματα αλυσίδας 70-132 χιλιοστών.
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | JIS F2031-1998 | Τύπος: | Τύπος οδοστρώματος με ρολό |
|---|---|---|---|
| Μέγεθος αλυσίδας: | 70-132 χλστ | Υλικά: | Ήπιος χάλυβας, χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χύτευση, Οζώδης Χυτοσίδηρος, Σφυρηλάτηση από χάλυβ |
| Επεξεργασία Επιφανειών: | Αμμοβολή σε S2.5 + μία στρώση εποξειδικού ασταριού, διαθέσιμη προσαρμοσμένη επεξεργασία επιφάνειας. | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. |
| Άλλοι: | Μπορεί να προσαρμοστεί ως αίτημα ναυπηγείου | Βάρος 401 έως 2900 κιλά.: | 932 έως 4840 κιλά |
| Ονομαστικό μέγεθος:: | 73 - 132 | ||
| Επισημαίνω: | Κλειδί καλωδίου αλυσίδας JIS F2031,Συσκευές αγκυροβολίας πλοίων Κλειδί καλωδίων αλυσίδας,Τύπος κυλίνδρων τύπου αλυσίδας καλωδίων |
||
Περιγραφή προϊόντων
70–132mm Σφιγκτήρας Αλυσίδας Κυλίνδρου | JIS F2031 Σύστημα Αγκύρωσης Αλυσίδας για Πλοία
Επισκόπηση Προϊόντος
Ο σφιγκτήρας αλυσίδας τύπου κυλίνδρου είναι ένα κρίσιμο εξάρτημα ασφαλείας στα συστήματα αγκύρωσης, που χρησιμοποιείται για τη συγκράτηση της αλυσίδας άγκυρας και τη μεταφορά φορτίου από το βαρούλκο στην κατασκευή του πλοίου.
Σχεδιασμένο σύμφωνα με το πρότυπο JIS F2031-1998, διαθέτει μηχανισμό κυλίνδρου και μάνταλου για αξιόπιστο κλείδωμα της αλυσίδας υπό φορτίο.
Ο σχεδιασμός λαμβάνει υπόψη τη γωνία προσβολής της αλυσίδας από το στόμιο της άγκυρας προς το βαρούλκο, εξασφαλίζοντας ομαλή εμπλοκή και μειωμένο φορτίο πρόσκρουσης.
Γρήγορες Προδιαγραφές
- Μέγεθος Αλυσίδας: 70–132 mm → Καθορίζει τη συμβατότητα με την αλυσίδα άγκυρας
- Πρότυπο: JIS F2031-1998 → Συμμόρφωση με θαλάσσιο σχεδιασμό
- Λειτουργία: Συγκράτηση Φορτίου → Μεταφέρει φορτίο από το βαρούλκο
- Πλευρική Πλάκα: Ενισχυμένη → Βελτιώνει τη δομική αντοχή
- Μάνταλο: Σφυρήλατο ατσάλι → Υψηλή σκληρότητα και αντοχή στη φθορά
- Ρουλεμάν: Χάλκινο δακτύλιο → Βελτιώνει την ανθεκτικότητα
- Άξονας Κυλίνδρου: Λιπασμένος → Μειώνει τη φθορά
- Λειτουργία: Αντίβαρο / Υδραυλικός κύλινδρος → Επιτρέπει το άνοιγμα και το κλείσιμο βαρέος μάνταλου
- Υλικό: Ατσάλι υψηλής αντοχής → Απόδοση βαρέως τύπου
- Προαιρετικό: Γάντζος αλυσίδας → Πρόσθετη λειτουργία ασφάλισης
Κύριες Τεχνικές Παράμετροι
| Αρ. | Διάμετρος Εφαρμογής Αλυσίδας Άγκυρας | Πλευρικό πλαίσιο σώματος | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Αρ. | Κύλινδρος | Άξονας μάνταλου | Άξονας κυλίνδρου | Δακτύλιος | Ροδέλα | Πόδι συγκόλλησης | Αναφορά | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Υπολογιζόμενη μάζα (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Οδηγός Επιλογής
Βήμα 1 – Επιλογή Μεγέθους Αλυσίδας → 70–132 mm βάσει της αλυσίδας άγκυρας
Βήμα 2 – Επιβεβαίωση Απαίτησης Φορτίου → Πρέπει να ταιριάζει με το φορτίο της άγκυρας
Βήμα 3 – Επιβεβαίωση Γωνίας Αλυσίδας (εισερχόμενη/εξερχόμενη) → Εξασφάλιση ευθυγράμμισης με το στόμιο της άγκυρας και το βαρούλκο
Βήμα 4 – Επιβεβαίωση Ύψους και Μήκους → Προσαρμογή στη διάταξη του καταστρώματος και στον χώρο εγκατάστασης
Βήμα 5 – Προαιρετικός Υδραυλικός Κύλινδρος → Για λειτουργία βαρέως τύπου και ασφάλεια
Βήμα 6 – Προαιρετικός Γάντζος Αλυσίδας → Πρόσθετη απαίτηση ασφάλισης
Δομή & Εξαρτήματα
Ενισχυμένη πλευρική πλάκα | Κύλινδρος | Σφυρήλατο μάνταλο | Λιπασμένος άξονας | Ρουλεμάν χάλκινου δακτυλίου | Αντίβαρο | Υδραυλικός κύλινδρος (προαιρετικός)
Προσαρμοσμένα Χαρακτηριστικά
- Μέγεθος Αλυσίδας: 70–132 mm → Συμβατότητα
- Λειτουργία Φορτίου: Συγκράτηση άγκυρας → Ασφάλεια
- Πλευρική Πλάκα: Ενισχυμένη → Αντοχή
- Μάνταλο: Σφυρήλατο → Αντοχή στη φθορά
- Ρουλεμάν: Χάλκινος δακτύλιος → Ανθεκτικότητα
- Λειτουργία: Αντίβαρο / Υδραυλικό → Εύκολος χειρισμός
- Υλικό: Ατσάλι υψηλής αντοχής → Βαρέως τύπου
- Προαιρετικό: Γάντζος αλυσίδας → Επιπλέον κλείδωμα
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Οδηγός Ερωτήματος
Παρέχετε μέγεθος αλυσίδας, γωνία προσβολής αλυσίδας, διαστάσεις καταστρώματος, απαίτηση φορτίου και προτιμώμενη μέθοδο λειτουργίας (χειροκίνητη ή υδραυλική).
Πώς Λειτουργεί
Η αλυσίδα άγκυρας περνά πάνω από τον κύλινδρο και κλειδώνει από το μάνταλο. Το αντίβαρο ή ο υδραυλικός κύλινδρος βοηθούν στο άνοιγμα και το κλείσιμο, εξασφαλίζοντας ασφαλή και αποτελεσματική λειτουργία.
Εφαρμογές
Σύστημα αγκύρωσης πλοίου | Συγκράτηση αλυσίδας βαρέως τύπου
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή; ενισχυμένη δομή, σφυρήλατο μάνταλο, υδραυλική υποβοήθηση λειτουργίας, βελτιστοποιημένη ευθυγράμμιση αλυσίδας.
Σχέδιο & Φωτογραφίες

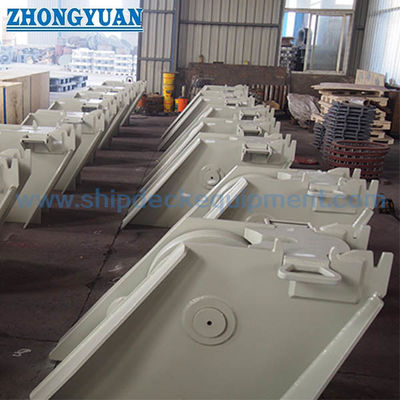

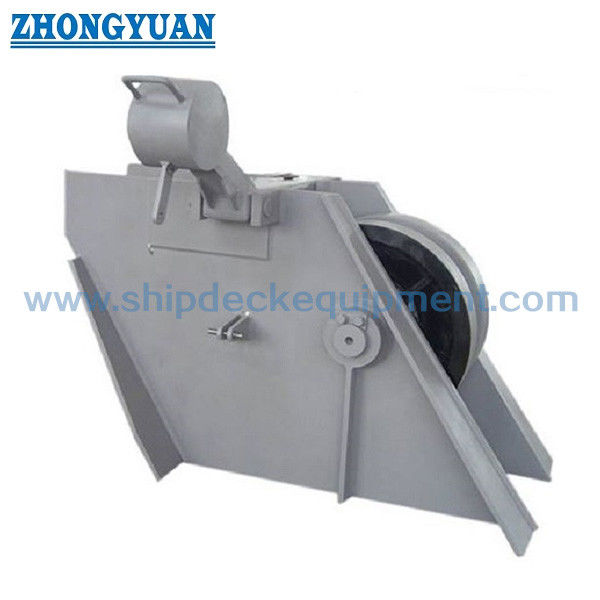

Γενικό σχέδιο | Διάταξη εγκατάστασης | Φωτογραφίες προϊόντος
Παραγγελία
Ελάχιστη ποσότητα παραγγελίας: 1 | Παράδοση: 60–120 ημέρες | Διαθέσιμη προσαρμογή
Συχνές Ερωτήσεις
Ε1: Πώς λειτουργεί το βαρύ μάνταλο;
Α: Μπορεί να λειτουργήσει με αντίβαρο ή υδραυλικό κύλινδρο για ασφαλέστερο και ευκολότερο χειρισμό.
Ε2: Γιατί να χρησιμοποιήσετε σφυρήλατο μάνταλο;
Α: Παρέχει υψηλότερη σκληρότητα, αντοχή στη φθορά και μεγαλύτερη διάρκεια ζωής.
Ε3: Ποιες παράμετροι απαιτούνται για την επιλογή;
Α: Το μέγεθος της αλυσίδας, η γωνία προσβολής της αλυσίδας, ο χώρος του καταστρώματος και η απαίτηση φορτίου είναι βασικοί παράγοντες.
Ε4: Γιατί απαιτείται σφιγκτήρας αλυσίδας στο σύστημα αγκύρωσης;
Α: Μεταφέρει το φορτίο της άγκυρας από το βαρούλκο στην κατασκευή του πλοίου, προστατεύοντας το βαρούλκο από συνεχή βαριά φορτία.
Ε5: Τι καθιστά αυτόν τον σφιγκτήρα κατάλληλο για λειτουργία βαρέως τύπου;
Α: Οι ενισχυμένες πλευρικές πλάκες, το σφυρήλατο μάνταλο και τα ρουλεμάν χάλκινου δακτυλίου εξασφαλίζουν υψηλή αντοχή, αντοχή στη φθορά και μεγάλη διάρκεια ζωής.
