Στοπ αλυσίδας άγκυρας τύπου κυλίνδρου για αλυσίδα 70–132 mm | JIS F 2031:1998

Ρολ-Πάουλ-τύπος αγκυροβόλησης αλυσίδα Stopper για 70132 mm αλυσίδα JIS F 2031:1998

Επισκόπηση του προϊόντος

Το πώμα αλυσίδας άγκυρας τύπου κυλίνδρου JIS F 2031:1998 είναι ένα ενσωματωμένο σύστημα άγκυρας που χρησιμοποιείται για να στηρίζει και να καθοδηγεί την αλυσίδα άγκυρας ανεξάρτητα από το ανεμοκίνητο.Ο παρασχεμένος πίνακας διαστάσεων αντιστοιχεί στο έντυπο του παραρτήματος 4 Γ, η οποία είναι η ρουλέτα με μια αλυσίδα οδηγού.Είναι προορισμένη κυρίως για αλυσίδες άγκυρας της κατηγορίας 2 και της κατηγορίας 3 του JIS F 3303 και είναι τοποθετημένη στη γραμμή άγκυρας-αλυσίδας σύμφωνα με τη διάταξη άγκυρας του σκάφους..

Για το συγκεκριμένο σχήμα C, ο ρόλος βοηθά την καθοδήγηση της αλυσίδας, ενώ ο σχοινίς παρέχει τη μηχανική λειτουργία κράτησης.Απαιτήσεις για την κατηγορία JIS F 2031, αλυσίδα, διάταξη αλυσίδας και σωλήνα, θεμέλιο καταστρώματος, λεπτομέρειες συγκόλλησης, λειτουργική πλευρά και το εγκεκριμένο σχέδιο σκάφους.Το έντυπο R χωρίς οδηγό αλυσίδας χρησιμοποιεί διαφορετική διάταξη διαστάσεων και δεν πρέπει να συγχέεται με τα στοιχεία του εντύπου C σε αυτή τη σελίδα.

Γρήγορες προδιαγραφές

• Προϊόν: πώλημα αλυσίδας άγκυρας τύπου κυλίνδρου, τύπου C με καθοδήγηση αλυσίδας → συνδυάζει καθοδήγηση αλυσίδας άγκυρας με διάταξη κράτησης τύπου άγκυρας.

• Πρότυπο: JIS F 2031:1998, παράρτημα 4 → τυποποιημένη ονομασία: πώλες αλυσίδας τύπου κυλίνδρων.

• Εφαρμόσιμη αλυσίδα άγκυρας: 70·132 mm → ονομαστικός αριθμός 73 έως 132 σύμφωνα με τον παρασχεμένο πίνακα του εντύπου C.

• Βασική κατηγορία αλυσίδας: JIS F 3303 Τάξη 2 / Τάξη 3 αλυσίδα άγκυρας → τελική κατηγορία αλυσίδας και πιστοποιητικό που απαιτείται να επιβεβαιωθεί για το σκάφος.

• Βάση σύνδεσης: διάταξη αλυσίδων Kenter → συμβατότητα με την πραγματική αλυσίδα και τον σύνδεσμο πρέπει να ελέγχεται κατά την επιλογή.

• Εγκατάσταση: συγκολλημένη στη διάταξη αγκυροβολίας του πλοίου → τα θεμέλια του καταστρώματος, η ενίσχυση, το μοχλό της αλυσίδας και η άδεια λειτουργίας απαιτούν επιβεβαίωση σχεδίου.

• Τυποποιημένη βάση υλικών: ειδικά υλικά JIS για το κατασκευαστικό στοιχείο → το πλευρικό πλαίσιο του αμαξώματος μπορεί να είναι χυτοχάλυβα SCW410 ή κατασκευή από συγκολλημένο χάλυβα SS400 σύμφωνα με την τυποποιημένη διάταξη.

• Υπολογισμένη μάζα αναφοράς: 932-4840 kg για τον παρασχεθέντα πίνακα τύπου C → σχετική με την επεξεργασία της εγκατάστασης, την επανεξέταση των θεμελιωμάτων, την συσκευασία και τον προγραμματισμό της μεταφοράς.

Βασικές τεχνικές παραμέτρους

Αναφορά: JIS F 2031:1998 Παράρτημα 4, έντυπο C με οδηγό αλυσίδας.

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαίωση του τύπου κυλίνδρων JIS F 2031:1998 του παραρτήματος 4 και επιβεβαίωση του εντύπου C με οδηγό αλυσίδας· εάν απαιτείται εντύπωση R χωρίς οδηγό αλυσίδας, ζητήστε το αντίστοιχο σχέδιο και τον πίνακα διαστάσεων.

• Βήμα 2: Επιβεβαίωση του ονομαστικού αριθμού, της πραγματικής διάμετρος της αλυσίδας άγκυρας, της ποιότητας της αλυσίδας JIS F 3303, της διάταξης του συνδέσμου / της αλυσίδας Kenter και της απαίτησης πιστοποίησης της αλυσίδας.

• Βήμα 3: Επιβεβαιώστε την απαιτούμενη τάξη JIS F 2031, την πλευρά λειτουργίας, τη γωνία οδήγησης της αλυσίδας, τη θέση του ανεμιστήρα / του ανυψωτήρα καλωδίων, τη θέση του σωλήνα ή του fairleader και τη διαθέσιμη άδεια λειτουργίας.

• Βήμα 4: Επιβεβαιώστε το θεμέλιο του καταστρώματος, την ενίσχυση, τη διάταξη συγκόλλησης, το ύψος εγκατάστασης και τυχόν περιορισμούς του ναυπηγείου πριν από την παραγωγή.

• Βήμα 5: Επιβεβαίωση της ιχνηλασιμότητας του υλικού, του συστήματος επικάλυψης, του πεδίου εφαρμογής της επιθεώρησης, των απαιτήσεων NDT ή δοκιμής φορτίου και των απαιτήσεων της εταιρείας ταξινόμησης σύμφωνα με τις προδιαγραφές του έργου.

• Βήμα 6: Παροχή ποσότητας, τύπου σκάφους, σχεδίου εγκατάστασης, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης και φωτογραφιών αναφοράς ή σχεδίου ΓΔ, εάν υπάρχουν.

Δομή

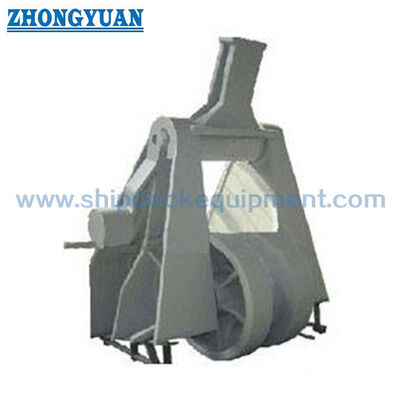

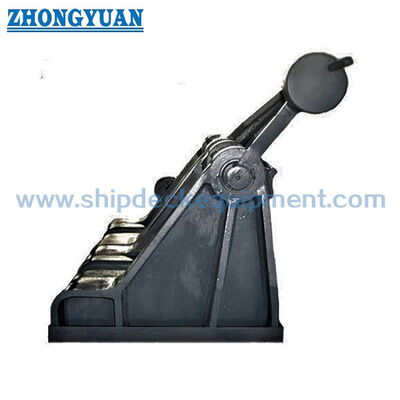

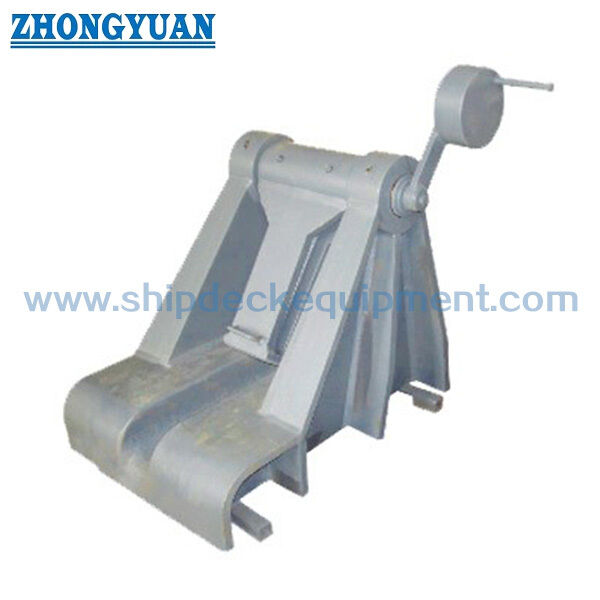

Οδηγός αλυσίδας σχήματος C. Συγκρότημα κυλίνδρων. Μηχανισμός κλειδώματος κυλίνδρων. Πλαίσια πλευρικών πλαισίων.

Πλεονεκτήματα αγκυρώσεως, δομής και μηχανικής

• Το σχήμα C συνδυάζει έναν οδηγό αλυσίδας με τη διάταξη του κυλίνδρου-αλυσίδας, βοηθώντας στη διατήρηση της προβλεπόμενης διαδρομής της αλυσίδας άγκυρας, ενώ ο κυλίνδρος παρέχει τη λειτουργία κράτησης.

• Η JIS F 2031 θεωρεί το πώμα της αλυσίδας ως μια συσκευή ανεξάρτητη από την αλεξίπτωτη και προσαρμοσμένη στη δομή του πλοίου.το θεμέλιο και η περιβαλλοντική ενίσχυση του καταστρώματος αποτελούν, επομένως, μέρος της συνολικής διαδρομής φορτίου.

• Η γεωμετρία του κυλίνδρου και η ευθυγράμμιση της αλυσίδας πρέπει να αποφεύγουν την υπερβολική τοπική κάμψη των κρίκων της αλυσίδας.η θέση του κυλίνδρου και το πραγματικό μέγεθος της αλυσίδας πρέπει να ελέγχονται με βάση το σχέδιο διάταξης του δοχείου.

• Η συσκευή κράτησης πρέπει να παραμένει σταθερά στερεωμένη κατά τη λειτουργία της και να μην χαλαρώνει προοδευτικά προς την ανοικτή θέση.Η διατήρηση της καρφίτσας και η άδεια λειτουργίας είναι βασικά σημεία ελέγχου.

• Για μια συγκολλημένη διάταξη σκελετού SS400,το πρότυπο απαιτεί ισοδύναμη αντοχή με τη διαμόρφωση χυτοσιδήλου και προσδιορίζει πρόσθετες απαιτήσεις υλικού γύρω από τις περιοχές καθοδήγησης αλυσίδας και ράβδου.

• Η αύξηση της μάζας από τον αριθμό 73 στον αριθμό 132 θα πρέπει να λαμβάνεται υπόψη στο χειρισμό του εργοστασίου, την ανύψωση του ναυπηγείου, την πρόσβαση στο κατάστρωμα και τον σχεδιασμό των θεμελίων.

• Η επιθεώρηση, η ιχνηλασιμότητα των υλικών, η NDT, οι δοκιμές φορτίου και οι μαρτυρίες κατηγορίας θα πρέπει να ορίζονται από το πεδίο εφαρμογής της παραγγελίας και τις ισχύουσες απαιτήσεις κατηγορίας ή έργου, αντί να θεωρούνται ως τυποποιημένη προμήθεια.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2031:1998, Παράρτημα 4 → Κλειδιά καλωδίων αλυσίδας τύπου κυλινδρικών κυλίνδρων.

• Διαμόρφωση: Σχήμα C με οδηγό αλυσίδας → προμηθευόμενος πίνακας αντιστοιχεί στη διάταξη του σώματος του παραρτήματος 4 σχήμα 1· Σχήμα R χωρίς οδηγό αλυσίδας χρησιμοποιεί ξεχωριστές διαστάσεις.

• Ονομαστικός αριθμός: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → επιλέξτε σύμφωνα με τη διάμετρο της αλυσίδας και το σχέδιο του αγγείου.

• Εφαρμόσιμη αλυσίδα: 70·132 mm, βάση JIS F 3303 Grade 2 / Grade 3 → πραγματικό μέγεθος αλυσίδας και ποιότητα πρέπει να επιβεβαιωθούν πριν από την προσφορά.

• Η βάση υλικού του πλευρικού πλαισίου του αμαξώματος: SCW410 ή SS400 σύμφωνα με το παράρτημα 4 του JIS F 2031 → η συγκολλημένη κατασκευή SS400 πρέπει να διατηρεί αντοχή ισοδύναμη με τη διάταξη χυτοσιδήλου.

• Επεξεργασία επιφάνειας: Sa 2.5 καθαρισμός από εκρήξεις + επωξιοειδής γύρισμα εργοστασίου ως σημείο αναφοράς του έργου → το τελικό σύστημα επίχρισσης ακολουθεί τις προδιαγραφές του πλοίου / του ναυπηγείου και δεν αποτελεί προεπιλεγμένη απαίτηση του JIS F 2031.

• Εγκατάσταση: συγκολλημένο θεμέλιο του καταστρώματος → αλυσίδα, ενίσχυση του καταστρώματος, λεπτομέρειες συγκόλλησης και άδεια λειτουργίας απαιτούν έγκριση από την πλευρά σχεδιασμού πλοίου / ναυπηγείου.

• Απαιτήσεις πιστοποιητικού: διαθέσιμα ανάλογα με τις απαιτήσεις του έργου και το πεδίο εφαρμογής της παραγγελίας → υλικό, κατασκευαστής και έγγραφα κατηγορίας που πρέπει να επιβεβαιωθούν πριν από την παραγγελία.

Πώς Λειτουργεί

Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required

Εφαρμογές

Σταθμοί αγκυροβολίας στο μπροστινό κάστρο. Διαταγές αγκυροβολίας στο αριστερό κάστρο. Συστήματα αγκυροβολίας σε μεγάλα πλοία. Διαδρομές αγκυροβολίας βαθμού 2 / βαθμού 3. Προγράμματα νέων κτιρίων. Προγράμματα επισκευής και αντικατάστασης.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η τεκμηρίωση επιθεώρησης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το συμφωνημένο πεδίο εφαρμογής της παραγγελίας, την ιχνηλασιμότητα του υλικού και τη διαδικασία έγκρισης από την εταιρεία ταξινόμησης.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του εντύπου C του παραρτήματος 4 του JIS F 2031 και του εντύπου R;

Το σχήμα C είναι η διάταξη των κυλίνδρων με οδηγό αλυσίδας, ενώ το σχήμα R είναι η διάταξη χωρίς οδηγό αλυσίδας.Οι διαστάσεις του κυλίνδρου και του κυλίνδρου καθορίζονται ξεχωριστά και δεν πρέπει να αναμιγνύονται..

Ε2: Πώς πρέπει να επιλέγεται ο σωστός ονομαστικός αριθμός;

Α2: Επιλέξτε τον ονομαστικό αριθμό σύμφωνα με την πραγματική διάμετρο της αλυσίδας άγκυρας, την ποιότητα της αλυσίδας, τη διάταξη άγκυρας του σκάφους, την απαιτούμενη κατηγορία JIS, το καλώδιο της αλυσίδας, τη λειτουργική πλευρά, το θεμέλιο και το εγκεκριμένο σχέδιο.Το εύρος των 70·132 mm σε αυτή τη σελίδα αφορά τον παρασχεμένο πίνακα του εντύπου C.

Ε3: Η βάση σχεδιασμού της κατηγορίας Α / Β του JIS σημαίνει ότι το πώμα έχει δημοσιευθεί SWL;

Α3: Ο αριθμός JIS F 2031 ορίζει τις απαιτήσεις για την τάξη αντοχής σε σχέση με το ονομαστικό φορτίο διάσπασης της ισχύουσας αλυσίδας.Η ποιότητα της αλυσίδας, η βάση σχεδιασμού, η απαίτηση δοκιμής και το πεδίο εφαρμογής της έγκρισης κατηγορίας πρέπει να επιβεβαιωθούν για το έργο.
