Pawl χάλυβα JIS Φ 2031 πετώντας εξοπλισμός πρόσδεσης σκαφών πωμάτων αλυσίδων τύπων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | JIS F2031:1998; | Τύπος: | Τύπος κουμπώματος από χάλυβα χύτευσης, A, B ; |
|---|---|---|---|
| Μέγεθος αλυσίδας: | 58-122mm; | Υλικά: | Ήπιος χάλυβας, χάλυβας C-Mn, Χάλυβας χύτευσης, Σφυρηλάτηση χάλυβας C-Mn, |
| Επεξεργασία Επιφανειών: | Αμμοβολή σε S2.5 + μία στρώση εποξειδικού ασταριού, διαθέσιμη προσαρμοσμένη επεξεργασία επιφάνειας. | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, κ.λπ. |
| Άλλοι: | Μπορεί να προσαρμοστεί ως αίτημα ναυπηγείου | Βάρος: | 401 έως 2900 κιλά. |
| Ονομαστικό μέγεθος:: | 60 έως 122; | ||
| Επισημαίνω: | jis pawl φ 2031 πώμα αλυσίδων τύπων,πετώντας pawl χάλυβα πώμα αλυσίδων τύπων,pawl πρόσδεσης σκαφών πώμα αλυσίδων τύπων |
||
Περιγραφή προϊόντων

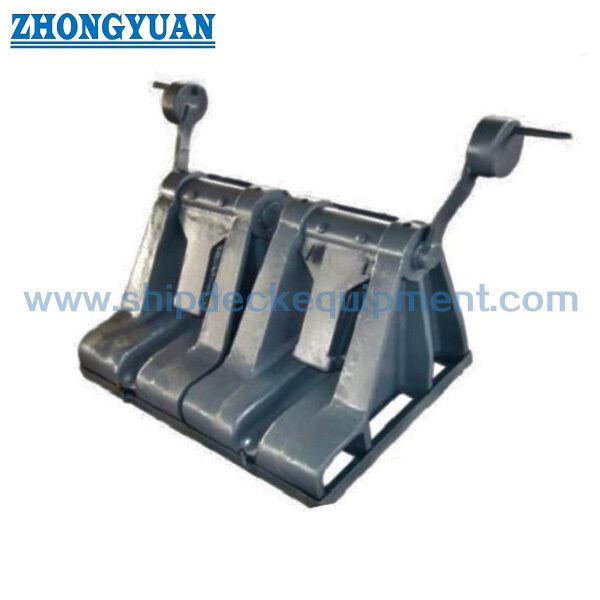

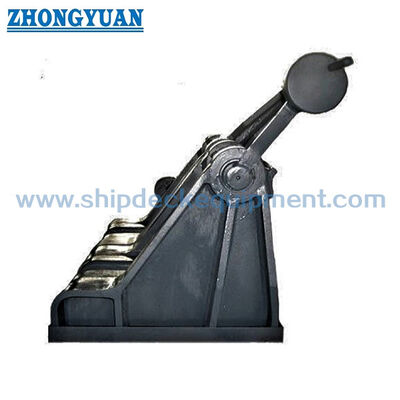

Αγκυροδέτης αλυσίδας τύπου μάντα από χυτοχάλυβα | JIS F 2031:1998
Επισκόπηση προϊόντος
Ο αγκυροδέτης αλυσίδας τύπου μάντα από χυτοχάλυβα JIS F 2031:1998 είναι μια συσκευή συγκράτησης αλυσίδας συστήματος αγκύρωσης που καλύπτεται από το Παράρτημα 3 του προτύπου. Προορίζεται κυρίως για μεγάλα σκάφη που χρησιμοποιούν αλυσίδα αγκύρωσης JIS F 3303 Βαθμού 2 ή Βαθμού 3 και συνήθως εγκαθίσταται μεταξύ του εργάτη και του σωλήνα αγκύρωσης ή του οδηγού. Η μάντα εμπλέκεται με την αλυσίδα, ώστε το φορτίο της αλυσίδας αγκύρωσης να μπορεί να μεταφερθεί μέσω της βάσης του αγκυροδέτη στη δομή του πλοίου.
Αυτό το προϊόν είναι αγκυροδέτης αλυσίδας, όχι εξάρτημα ανύψωσης και όχι οδηγός πρόσδεσης. Η επιλογή πρέπει να βασίζεται στη διάμετρο και τον βαθμό της αλυσίδας αγκύρωσης, την απαιτούμενη κλάση αντοχής JIS, την πλευρά λειτουργίας και την πορεία της αλυσίδας, τον σύνδεσμο σύνδεσης, τη βάση του καταστρώματος και την ενίσχυση, το εγκεκριμένο σχέδιο διάταξης και τις απαιτήσεις της κλάσης ταξινόμησης.
Γρήγορες προδιαγραφές
• Τύπος προϊόντος: Αγκυροδέτης αλυσίδας τύπου μάντα από χυτοχάλυβα → διαμόρφωση συγκράτησης αλυσίδας Παραρτήματος 3 JIS για συστήματα αγκύρωσης.
• Πρότυπο: JIS F 2031:1998, Παράρτημα 3 (κανονιστικό) → αναφορά προτύπου για τον αγκυροδέτη αλυσίδας τύπου μάντα από χυτοχάλυβα.
• Εφαρμόσιμη αλυσίδα αγκύρωσης: JIS F 3303 Βαθμός 2 / Βαθμός 3, 58–122 mm → επιβεβαιώστε τον βαθμό της αλυσίδας και την ακριβή διάμετρο πριν την επιλογή.
• Ονομαστικό εύρος μεγεθών: 60–122 → δώδεκα τυπικά ονομαστικά μεγέθη που αντιστοιχούν σε καθορισμένα εύρη διαμέτρου αλυσίδας.
• Σύνδεσμος σύνδεσης: το ονομαστικό μέγεθος 68 και κάτω μπορεί να χρησιμοποιεί σύνδεσμο σύνδεσης ή σύνδεσμο Kenter. το μέγεθος 73 και άνω χρησιμοποιεί σύνδεσμο Kenter → ελέγξτε τη διάταξη της αλυσίδας του σκάφους.
• Βασική υλικού προτύπου: πλαίσιο πλευρικής πλευράς από SCW410, μάντα από SC410, άξονας μάντας από S35C και δακτύλιος από BC6 → τα πιστοποιητικά υλικού εξαρτημάτων εξαρτώνται από το πεδίο παραγγελίας.
• Υπολογιζόμενη μάζα: περίπου 401–2.900 kg → σχετικό με τον χειρισμό, τον σχεδιασμό εγκατάστασης, τη συσκευασία και το φορτίο.
• Ταξινόμηση αντοχής: οι βάσεις σχεδιασμού JIS Κλάσης Α / Κλάσης Β είναι 80% / 40% του ισχύοντος ονομαστικού φορτίου θραύσης της αλυσίδας → αυτές οι τιμές δεν είναι SWL προϊόντος.
Κύριες τεχνικές παράμετροι
Κύριες διαστάσεις επιλογής από JIS F 2031:1998 Παράρτημα 3. Οι διαστάσεις είναι σε mm. η υπολογιζόμενη μάζα είναι σε kg.
|
Ονομαστικό |
Εφαρμόσιμη αλυσίδα |
B |
L |
l |
h2 |
Συγκόλληση |
Υπολογιζόμενη |
|---|---|---|---|---|---|---|---|
| 60 | 58–60 | 600 | 780 | 540 | 394 | 11 | 401 |
| 64 | 62–64 | 630 | 835 | 576 | 421 | 12 | 473 |
| 68 | 66–68 | 660 | 885 | 612 | 446 | 12 | 567 |
| 73 | 70–73 | 700 | 950 | 657 | 478 | 13 | 682 |
| 78 | 76–78 | 750 | 1015 | 702 | 511 | 14 | 818 |
| 84 | 81–84 | 800 | 1095 | 756 | 550 | 14 | 1030 |
| 90 | 87–90 | 850 | 1170 | 810 | 588 | 16 | 1220 |
| 95 | 92–95 | 900 | 1235 | 855 | 620 | 16 | 1420 |
| 102 | 97–102 | 950 | 1350 | 918 | 665 | 17 | 1830 |
| 107 | 105–107 | 1000 | 1400 | 972 | 703 | 18 | 2130 |
| 114 | 111–114 | 1050 | 1480 | 1026 | 742 | 19 | 2410 |
| 122 | 117–122 | 1120 | 1585 | 1098 | 790 | 19 | 2900 |
Οδηγός επιλογής & ερωτήματος
• Βήμα 1: Επιβεβαιώστε τον αγκυροδέτη αλυσίδας τύπου μάντα από χυτοχάλυβα JIS F 2031:1998 Παράρτημα 3 και επιλέξτε το ονομαστικό μέγεθος από την πραγματική διάμετρο της αλυσίδας αγκύρωσης.
• Βήμα 2: Επιβεβαιώστε την αλυσίδα JIS F 3303 Βαθμού 2 ή Βαθμού 3, τη διάμετρο της αλυσίδας, τη βάση του πιστοποιητικού της αλυσίδας και τη διάταξη του συνδέσμου σύνδεσης / Kenter.
• Βήμα 3: Επιβεβαιώστε την απαιτούμενη κλάση αντοχής JIS (Κλάση Α ή Κλάση Β), την πλευρά λειτουργίας και τυχόν ειδικούς κανόνες κλάσης ή απαιτήσεις του ιδιοκτήτη πριν από την έγκριση.
• Βήμα 4: Παρέχετε τη διάταξη εργάτη προς σωλήνα αγκύρωσης / οδηγό, την πορεία της αλυσίδας, τον διαθέσιμο χώρο στο κατάστρωμα, τη θέση του αγκυροδέτη, τις λεπτομέρειες της βάσης και τις πληροφορίες ενίσχυσης του καταστρώματος.
• Βήμα 5: Επιβεβαιώστε την ιχνηλασιμότητα υλικού, το σύστημα επίστρωσης, το πεδίο επιθεώρησης / NDT, την παρακολούθηση από την κλάση ταξινόμησης και τις απαιτήσεις πιστοποιητικών.
• Βήμα 6: Παρέχετε ποσότητα, τύπο σκάφους, θέση εγκατάστασης, εγκεκριμένο ή αναφερόμενο σχέδιο, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.
Δομή
Πλαίσιο πλευρικής πλευράς από χυτοχάλυβα | Μέλος συγκράτησης μάντας | Δακτύλιος BC6 | Άξονας μάντας S35C | Βίδες / συγκρατητήρες | Σημείο λίπανσης | Διεπαφή βάσης καταστρώματος
Πλεονεκτήματα συγκράτησης αλυσίδας, εγκατάστασης & μηχανικής
• Η μάντα παρέχει μια θετική μηχανική λειτουργία συγκράτησης αλυσίδας ανεξάρτητη από την κίνηση του εργάτη, με το φορτίο συγκράτησης να μεταφέρεται μέσω του σώματος του αγκυροδέτη και της βάσης στο κύτος του σκάφους.
• Το Παράρτημα 3 προορίζεται κυρίως για διατάξεις αλυσίδας αγκύρωσης Βαθμού 2 / Βαθμού 3 μεγάλων σκαφών στην περιοχή 58–122 mm.
• Το πρότυπο διακρίνει τις βάσεις αντοχής JIS Κλάσης Α και Κλάσης Β. Η ισχύουσα κλάση πρέπει να επιβεβαιωθεί από τις προδιαγραφές του σκάφους και δεν πρέπει να μετατρέπεται σε δήλωση SWL.
• Για ονομαστικό μέγεθος 68 και κάτω, η διάταξη σύνδεσης μπορεί να φιλοξενήσει σύνδεσμο σύνδεσης ή σύνδεσμο Kenter. το μέγεθος 73 και άνω είναι διαμορφωμένο για σύνδεσμο Kenter.
• Το τυπικό υλικό του πλευρικού πλαισίου είναι SCW410. Το Παράρτημα 3 επιτρέπει επίσης μια κατασκευή πλευρικού πλαισίου από χάλυβα συγκόλλησης ισοδύναμης αντοχής, υπό την προϋπόθεση της ισχύουσας έγκρισης σχεδιασμού και έργου.
• Η σωστή έδραση της αλυσίδας, η εμπλοκή της μάντας, η πορεία της αλυσίδας και η ευθυγράμμιση της βάσης είναι σημαντικά για την αποφυγή ανώμαλης τοπικής επαφής και ακούσιας φόρτισης του κρίκου της αλυσίδας.
• Η εφαρμογή του άξονα της μάντας, η κατάσταση του δακτυλίου, η λίπανση, η προστασία από τη διάβρωση και η κατάσταση της συσκευής συγκράτησης πρέπει να παραμένουν προσβάσιμα για επιθεώρηση και συντήρηση.
Προσαρμοσμένα χαρακτηριστικά
• Πρότυπο: JIS F 2031:1998 → το κύριο πρότυπο βασίζεται στο ISO 6325:1987. ο τύπος μάντας από χυτοχάλυβα καθορίζεται στο Παράρτημα 3.
• Τύπος προϊόντος: Αγκυροδέτης αλυσίδας τύπου μάντα από χυτοχάλυβα → εξοπλισμός συγκράτησης αλυσίδας αγκύρωσης, όχι τροχαλία οδηγός ή εξάρτημα ανύψωσης.
• Ονομαστικό Μέγεθος: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → επιλέγεται από την ισχύουσα περιοχή διαμέτρου αλυσίδας.
• Εφαρμόσιμη Αλυσίδα: JIS F 3303 Βαθμός 2 / Βαθμός 3, 58–122 mm → η ακριβής βαθμίδα και διάμετρος πρέπει να επιβεβαιωθούν από την τεκμηρίωση της αλυσίδας.
• Βασική Υλικού Προτύπου: Πλαίσιο πλευρικής πλευράς SCW410 | Μάντα SC410 | Άξονας μάντας S35C | Δακτύλιος BC6 → το πραγματικό υλικό προμήθειας και το επίπεδο ιχνηλασιμότητας πρέπει να επιβεβαιωθούν ανά παραγγελία.
• Κλάση Αντοχής: JIS Κλάση Α ή Κλάση Β → η βάση σχεδιασμού συνδέεται με το ισχύον ονομαστικό φορτίο θραύσης της αλυσίδας. μην το δηλώνετε ως SWL προϊόντος.
• Εγκατάσταση: Συνήθως μεταξύ εργάτη και σωλήνα αγκύρωσης ή οδηγού → η τελική πορεία αλυσίδας, η θέση του αγκυροδέτη, η συγκόλληση και η ενίσχυση του καταστρώματος απαιτούν έλεγχο σχεδίου σκάφους.
• Επιφανειακή Επεξεργασία: Η αμμοβολή Sa 2.5 + εποξειδικό αστάρι εργοστασίου μπορεί να χρησιμοποιηθεί ως αναφορά προμήθειας έργου → το τελικό σύστημα βαφής πρέπει να ακολουθεί την εγκεκριμένη προδιαγραφή επίστρωσης σκάφους / ναυπηγείου.
• Απαίτηση Πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → η παρακολούθηση από την κλάση, τα πιστοποιητικά υλικού και το πεδίο επιθεώρησης πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
Πώς λειτουργεί
Η αλυσίδα αγκύρωσης περνά μέσα από τον αγκυροδέτη → Ο κρίκος της αλυσίδας τοποθετείται στην περιοχή έδρασης → Η μάντα κλείνει και ασφαλίζεται → Η δύναμη συγκράτησης της αλυσίδας αγκύρωσης μεταφέρεται μέσω του σώματος του αγκυροδέτη και της βάσης → Η μάντα απελευθερώνεται μόνο υπό την εγκεκριμένη διαδικασία λειτουργίας, όταν η αλυσίδα είναι έτοιμη να τρέξει
Εφαρμογές
Μεγάλα ωκεανοπόρα πλοία | Χύδην φορτηγά | Δεξαμενόπλοια | Πλοία μεταφοράς εμπορευματοκιβωτίων | Γενικά φορτηγά πλοία | Σταθμοί αγκύρωσης πλώρης | Διατάξεις εργάτη αγκύρωσης | Έργα νέων κατασκευών και αντικατάστασης συμβατά με σχέδια
Πιστοποιήσεις & Πλεονεκτήματα
Η επιθεώρηση και η πιστοποίηση μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα υλικού, το πεδίο παραγγελίας, τους ισχύοντες κανόνες κλάσης και τα συμφωνημένα σημεία παρακολούθησης.
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.
Σχέδιο & Φωτογραφίες
Συχνές Ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ ενός αγκυροδέτη αλυσίδας τύπου μάντα και ενός οδηγού αλυσίδας αγκύρωσης;
Α1: Ένας οδηγός κυρίως υποστηρίζει ή αλλάζει την πορεία της αλυσίδας. Ένας αγκυροδέτης αλυσίδας τύπου μάντα είναι μια συσκευή συγκράτησης αλυσίδας στερεωμένη στη δομή του πλοίου και επιλέγεται σύμφωνα με το μέγεθος της αλυσίδας, τον βαθμό, την κλάση αντοχής, τη διάταξη της αλυσίδας και τις απαιτήσεις της βάσης.
Ε2: Οι τιμές JIS Κλάσης Α 80% και Κλάσης Β 40% αντιπροσωπεύουν το SWL του προϊόντος;
Α2: Όχι. Είναι βάσεις σχεδιασμού αντοχής JIS εκφρασμένες ως ποσοστά του ονομαστικού φορτίου θραύσης της αλυσίδας υψηλότερου βαθμού και μεγαλύτερης διαμέτρου για την οποία προορίζεται ο αγκυροδέτης. Δεν πρέπει να δημοσιεύονται ως SWL, MBL ή φορτίο δοκιμής.
Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά και την τεχνική έγκριση;
Α3: Επιβεβαιώστε το ονομαστικό μέγεθος JIS, τη διάμετρο και τον βαθμό της αλυσίδας αγκύρωσης, την απαιτούμενη κλάση αντοχής, την πλευρά λειτουργίας, τον σύνδεσμο σύνδεσης, την πορεία της αλυσίδας, τη βάση του καταστρώματος και την ενίσχυση, τις απαιτήσεις υλικού / επίστρωσης, την απαίτηση κλάσης, την ποσότητα, τα σχέδια, τον τόπο προορισμού και το χρονοδιάγραμμα παράδοσης. ποσότητα, απαίτηση πιστοποιητικού, σχέδιο εγκατάστασης, τόπο παράδοσης και απαιτούμενο χρόνο παράδοσης.
