Μεγάλο διπλό κλειστό μπουλόνι για πρόσδεση φορτηγίδας | Χυτοσίδηρος ASTM A27 Βαθμός 70-36

Μεγάλο Διπλό Κουπαστό Κουτί για Πρόδεση Φορτηγίδας | Χυτός Χάλυβας ASTM A27 Βαθμός 70-36

Επισκόπηση Προϊόντος

Το μεγάλο διπλό κουπαστό κουτί από χυτό χάλυβα είναι ένα εξάρτημα πρόσδεσης στο κατάστρωμα που χρησιμοποιείται ως σταθερό σημείο συγκράτησης σχοινιού σε εσωτερικές φορτηγίδες, ποταμόπλοια, σκάφη εργασίας, ρυμουλκά και σταθμούς πρόσδεσης πλοίων. Παρέχεται σε μεγέθη 12 ιντσών και 14 ιντσών με ή χωρίς κέρατα, με διαθεσιμότητα 10 ιντσών προς επιβεβαίωση σύμφωνα με το σχέδιο και τις απαιτήσεις του έργου. Το σώμα του κουτιού είναι κατασκευασμένο από χυτό χάλυβα C-Mn ASTM A27 Βαθμός 70-36 ή ισοδύναμο, με θερμική κατεργασία, δοκιμές μηχανικών ιδιοτήτων και φινίρισμα επιφάνειας κανονισμένα σύμφωνα με την προδιαγραφή αγοράς.

Αυτό το κουτί είναι ιδιαίτερα κατάλληλο για έργα εσωτερικών φορτηγίδων και ποταμόπλοιων στην Αμερική, συμπεριλαμβανομένων των Ηνωμένων Πολιτειών, της Βραζιλίας, της Χιλής, της Κολομβίας και της Αργεντινής, όπου οι αγοραστές συχνά απαιτούν αξιόπιστη ποιότητα χυτού χάλυβα, ανταγωνιστική προμήθεια παρτίδων, ιχνηλασιμότητα επιθεώρησης και πρακτική υποστήριξη εγκατάστασης στο κατάστρωμα. Ο ενισχυμένος σχεδιασμός βάσης, οι λείες ακτίνες επαφής με το σχοινί, η προαιρετική μη καταστροφική εξέταση, η αναθεώρηση FEA και η διάταξη δοκιμής φορτίου θα πρέπει να επιβεβαιωθούν μαζί με το σχέδιο του σκάφους, τη βάση φορτίου πρόσδεσης, την ενίσχυση του καταστρώματος και το πεδίο εφαρμογής του πιστοποιητικού.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Μεγάλο διπλό κουπαστό κουτί από χυτό χάλυβα → σταθερό σημείο πρόσδεσης στο κατάστρωμα για διατάξεις πρόσδεσης φορτηγίδων και πλοίων.
• Ονομαστικά μεγέθη: 12 ίντσες και 14 ίντσες → κύρια παρεχόμενα μεγέθη για εφαρμογές πρόσδεσης μεγάλων εσωτερικών φορτηγίδων και σκαφών.
• Προαιρετική διαμόρφωση: με ή χωρίς κέρατα → η διάταξη των κεράτων θα πρέπει να ακολουθεί το σχέδιο του σκάφους και την πρακτική χειρισμού σχοινιών.
• Βαθμός υλικού: Χυτός χάλυβας C-Mn ASTM A27 Βαθμός 70-36 ή ισοδύναμο → η ισοδυναμία υλικού και οι τιμές δοκιμών θα πρέπει να επιβεβαιωθούν πριν από την έκδοση της παραγγελίας.
• Ενισχυμένη βάση: πρόσθετα κεντρικά ενισχυτικά → βελτιώνει την τοπική αντοχή και τη μεταφορά φορτίου όταν ελέγχεται με τη βάση φορτίου του έργου και τη δομή του καταστρώματος.
• Λεία επιφάνεια επαφής με το σχοινί: στρογγυλεμένη ακτίνα κουπαστού και λείες μεταβάσεις τμήματος → βοηθά στη μείωση του κινδύνου κοπής σχοινιού και της τοπικής συγκέντρωσης τάσεων.
• Κατά προσέγγιση βάρος: 1045 lb / 474 kg για 12 ίντσες και 1596 lb / 724 kg για 14 ίντσες → χρήσιμο για τον χειρισμό, τον σχεδιασμό εγκατάστασης, τη συσκευασία και την εκτίμηση φορτίου.
• Επιλογές επιθεώρησης: μηχανική δοκιμή, αρχείο θερμικής κατεργασίας, DPT, MT / MPI, τοπικό RT, αναθεώρηση FEA και δοκιμή φορτίου → κανονισμένα σύμφωνα με τις απαιτήσεις του έργου και το πεδίο εφαρμογής έγκρισης.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήσεων

Βήμα 1: Επιβεβαιώστε το απαιτούμενο ονομαστικό μέγεθος: 12 ίντσες ή 14 ίντσες, με ή χωρίς κέρατα. Για προμήθεια 10 ιντσών, επιβεβαιώστε σχέδιο, διαστάσεις και ποσότητα πριν από την προσφορά.

Βήμα 2: Επιβεβαιώστε τον τύπο του σκάφους εφαρμογής και τη θέση εγκατάστασης, όπως κατάστρωμα εσωτερικής φορτηγίδας, σταθμός πρόσδεσης ποταμόπλοιου, κατάστρωμα ρυμουλκού ή θέση αντικατάστασης κουτιού.

Βήμα 3: Επιβεβαιώστε τη βάση φορτίου πρόσδεσης, το απαιτούμενο SWL / φορτίο σχεδιασμού εάν είναι διαθέσιμο, τη διάταξη σχοινιών, τη γωνία περιτύλιξης σχοινιών, την ενίσχυση του καταστρώματος και τη διεπαφή συγκόλλησης / τοποθέτησης.

Βήμα 4: Επιβεβαιώστε το υλικό και την επιφανειακή κατεργασία: ASTM A27 Βαθμός 70-36 ή ισοδύναμο, απαίτηση θερμικής κατεργασίας, αμμοβολή, αστάρι εργαστηρίου, τελική επίστρωση ή ειδική προστασία από διάβρωση.

Βήμα 5: Επιβεβαιώστε το πεδίο εφαρμογής επιθεώρησης και πιστοποιητικού πριν από την προσφορά: έκθεση δοκιμής υλικού, αρχείο θερμικής κατεργασίας, DPT, MT / MPI, τοπικό RT, υπολογισμός FEA, δοκιμή φορτίου, επιθεώρηση τρίτου μέρους, έγκριση ABS / κλάσης, έγκριση τύπου ή έγκριση σχεδιασμού όταν απαιτείται.

Βήμα 6: Παρέχετε ποσότητα, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, σχέδιο σκάφους, φωτογραφίες υπάρχοντος κουτιού και οποιαδήποτε προδιαγραφή ναυπηγείου ή ιδιοκτήτη.

Δομή

Σώμα διπλού κουπαστού από χυτό χάλυβα | Διπλά κουπαστά για επαφή με σχοινί | Προαιρετική διαμόρφωση κεράτων | Ενισχυμένη βάση με κεντρικά ενισχυτικά | Διεπαφή συγκόλλησης / τοποθέτησης στο κατάστρωμα | Χυτός ASTM A27-70-36 με θερμική κατεργασία | Φινίρισμα αμμοβολής και αστάρι εργαστηρίου

Πλεονεκτήματα Χύτευσης, Επιθεώρησης & Μηχανικής Πρόδεσης

• Ο χυτός χάλυβας ASTM A27 Βαθμός 70-36 ή ισοδύναμο είναι κατάλληλος για εξαρτήματα πρόσδεσης φορτηγίδων και σκαφών όπου απαιτείται αντοχή χύτευσης, σκληρότητα και ιχνηλάσιμες μηχανικές ιδιότητες.
• Η χύτευση με αφρώδες απώλειας ή η χύτευση σε άμμο μπορεί να επιλεγεί ανάλογα με το μέγεθος, την ποσότητα παρτίδας, τις απαιτήσεις διαστάσεων και τη διάταξη παραγωγής.
• Τα πρόσθετα ενισχυτικά στο μέσο της βάσης βοηθούν στη βελτίωση της τοπικής δομικής συνέχειας και της μεταφοράς φορτίου από τα κουπαστά στην περιοχή σύνδεσης του καταστρώματος.
• Οι λείες επιφάνειες επαφής με το σχοινί, οι στρογγυλεμένες ακτίνες και οι καμπύλες μεταβάσεις τμήματος μειώνουν την αιχμηρή τοπική επαφή και βοηθούν στην αποφυγή περιττής ζημιάς στο σχοινί κατά τις εργασίες πρόσδεσης.
• Η θερμική κατεργασία πριν από την παράδοση υποστηρίζει σταθερές μηχανικές ιδιότητες και πιο συνεπή απόδοση χύτευσης για επαναλαμβανόμενη προμήθεια κουτιών φορτηγίδων.
• Η δοκιμή διεισδυτικού υγρού, η μαγνητική δοκιμή σωματιδίων και η τοπική ακτινογραφική δοκιμή μπορούν να κανονιστούν για κρίσιμες περιοχές όπου απαιτείται έλεγχος συγκέντρωσης τάσεων ή ενδείξεων χύτευσης.
• Ο υπολογισμός αντοχής βάσει FEA και η δοκιμή φορτίου / έλξης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής έγκρισης σχεδίου και το σχέδιο επιθεώρησης.
• Η οικονομικά αποδοτική παραγωγή χυτού χάλυβα είναι κατάλληλη για στόλους εσωτερικών φορτηγίδων και έργα αντικατάστασης που απαιτούν αξιόπιστη ποιότητα χύτευσης χωρίς περιττή υπερ-προδιαγραφή.

Προσαρμοσμένα Χαρακτηριστικά

• Κατηγορία προϊόντος: Διπλό κουπαστό κουτί από χυτό χάλυβα → σταθερό εξάρτημα πρόσδεσης για διατάξεις πρόσδεσης πλοίων, φορτηγίδων και θαλάσσιων καταστρωμάτων.
• Υλικό: ASTM A27 Βαθμός 70-36 ή ισοδύναμο → η τελική ισοδυναμία υλικού, η χημική σύνθεση και οι μηχανικές ιδιότητες θα πρέπει να επιβεβαιωθούν από την προδιαγραφή παραγγελίας.
• Ονομαστικό Μέγεθος: 12 ίντσες / 14 ίντσες → επιλέξτε σύμφωνα με το σχέδιο του σκάφους, τη βάση φορτίου πρόσδεσης, τη διάταξη σχοινιών και τον διαθέσιμο χώρο στο κατάστρωμα.
• Επιλογή Κέρατος: Με κέρατα ή χωρίς κέρατα → επιβεβαιώστε σύμφωνα με τη μέθοδο χειρισμού σχοινιών και την υπάρχουσα διάταξη κουτιού.
• Εργασία Χύτευσης: Αφρώδες απώλειας ή άμμος → η μέθοδος παραγωγής εξαρτάται από την ποσότητα παρτίδας, το μέγεθος, τη διαθεσιμότητα καλουπιού και την απαίτηση επιθεώρησης.
• Ενίσχυση Βάσης: Προστέθηκαν κεντρικά ενισχυτικά → υποστηρίζει βελτιωμένη μεταφορά φορτίου και τοπική ακαμψία όταν ταιριάζει με την ενίσχυση του καταστρώματος και την εγκεκριμένη βάση σχεδιασμού.
• Πεδίο Επιθεώρησης: Μηχανική δοκιμή / θερμική κατεργασία / DPT / MT / RT / δοκιμή φορτίου → τα στοιχεία επιθεώρησης θα πρέπει να καθοριστούν πριν από την παραγωγή και την προσφορά.
• Απαίτηση Πιστοποιητικού: Έγκριση τρίτου μέρους ή έγκριση κλάσης διαθέσιμη κατόπιν αιτήματος → ο τύπος πιστοποιητικού υπόκειται στο πεδίο εφαρμογής της παραγγελίας και στη διαδικασία έγκρισης κλάσης.
• Επιφανειακή Κατεργασία: Αμμοβολή και αστάρι εργαστηρίου → το τελικό σύστημα επίστρωσης θα πρέπει να ακολουθεί την προδιαγραφή βαφής του σκάφους ή την απαίτηση του πελάτη.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης πλησιάζει το κουτί → Το σχοινί τυλίγεται γύρω από τα διπλά κουπαστά και την προαιρετική περιοχή κεράτων → Η λεία χυτή ακτίνα υποστηρίζει την επαφή με το σχοινί → Η δύναμη πρόσδεσης μεταφέρεται μέσω του χυτού σώματος και της ενισχυμένης βάσης → Η ενίσχυση του καταστρώματος και η διεπαφή συγκόλλησης / τοποθέτησης κατανέμουν το φορτίο στη δομή του σκάφους

Εφαρμογές

Εσωτερικές φορτηγίδες | Ποταμόπλοια | Σκάφη εργασίας | Ρυμουλκά | Ωθητικά σκάφη | Σταθμοί πρόσδεσης καταστρώματος φορτηγών πλοίων | Έργα αντικατάστασης ναυπηγείων | Στόλοι εσωτερικών φορτηγίδων Ηνωμένων Πολιτειών | Έργα ποταμόπλοιων Βραζιλίας, Χιλής, Κολομβίας και Αργεντινής

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και έγγραφα έγκρισης μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής επιθεώρησης, την ιχνηλασιμότητα υλικού και τη διαδικασία έγκρισης της νηογνώμονα. Πιστοποιητικό επιθεώρησης τρίτου μέρους, πιστοποιητικό έγκρισης τύπου νηογνώμονα και πιστοποιητικό έγκρισης σχεδιασμού κλάσης μπορούν να παρασχεθούν όταν περιλαμβάνονται στο εγκεκριμένο πεδίο εφαρμογής του έργου.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

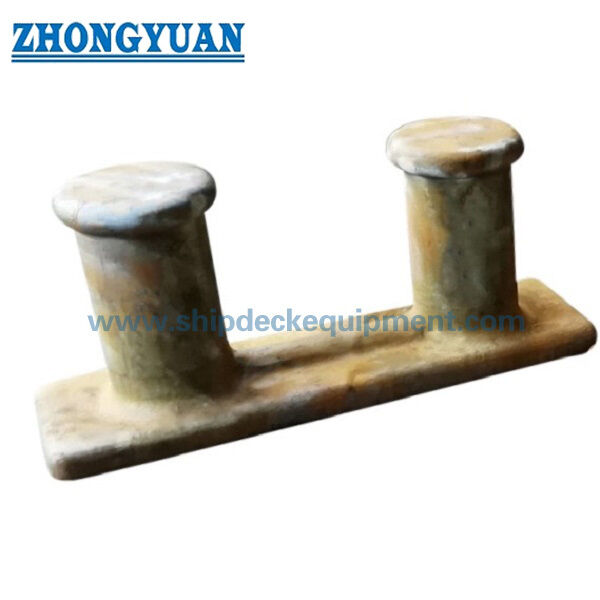

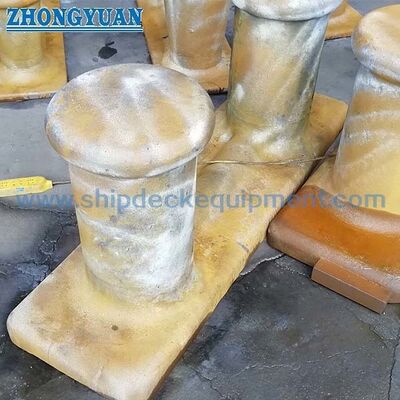

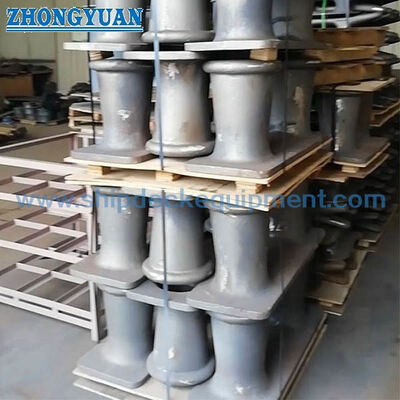

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το σωστό μέγεθος κουτιού 12 ή 14 ιντσών;

Α1: Επιλέξτε το μέγεθος σύμφωνα με το σχέδιο του σκάφους, τη βάση φορτίου πρόσδεσης, τη διάταξη σχοινιών, τον χώρο στο κατάστρωμα, τη γωνία περιτύλιξης σχοινιών, την απαίτηση κεράτων και την ενίσχυση του καταστρώματος. Το κουτί 14 ιντσών έχει μεγαλύτερες κύριες διαστάσεις και υψηλότερο κατά προσέγγιση βάρος, αλλά το τελικό SWL ή φορτίο σχεδιασμού εξακολουθεί να χρειάζεται επιβεβαίωση έργου.

Ε2: Ο παρεχόμενος πίνακας διαστάσεων ορίζει το SWL;

Α2: Όχι. Ο παρεχόμενος πίνακας παρέχει μόνο διαστάσεις και κατά προσέγγιση βάρος. Το SWL, το φορτίο σχεδιασμού, το φορτίο δοκιμής και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιωθούν από την προδιαγραφή του έργου, τον υπολογισμό FEA, την έγκριση κλάσης / τρίτου μέρους και το σχέδιο δοκιμής φορτίου όταν απαιτείται.

Ε3: Τι έγγραφα επιθεώρησης και πιστοποιητικών μπορούν να παρασχεθούν;

Α3: Έκθεση δοκιμής μηχανικών ιδιοτήτων υλικού, αρχείο θερμικής κατεργασίας, πιστοποιητικό κατασκευαστή, DPT, MT / MPI, τοπικό RT, έκθεση υπολογισμού FEA, έκθεση δοκιμής φορτίου, πιστοποιητικό επιθεώρησης τρίτου μέρους, έγκριση ABS / κλάσης, έγκριση τύπου ή έγκριση σχεδιασμού μπορούν να κανονιστούν σύμφωνα με το πεδίο εφαρμογής της παραγγελίας και τις απαιτήσεις του έργου.
