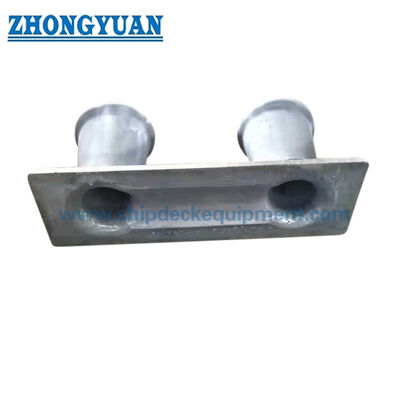

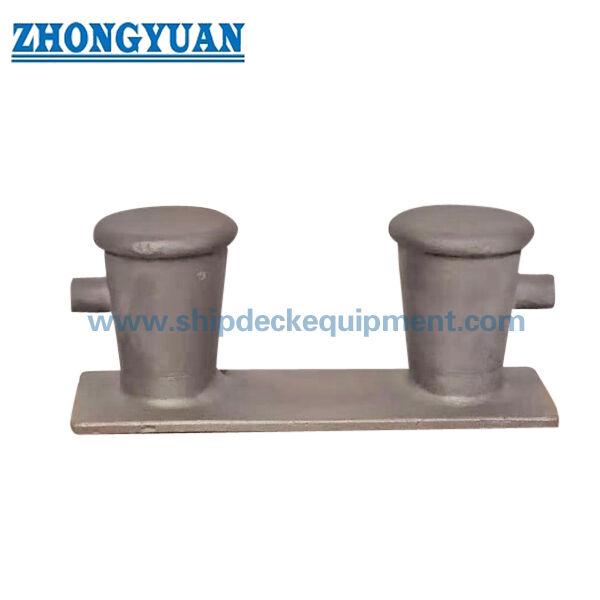

Χάλυβα χυμένο διπλό κομμάτι μπόλαρντ με επιλογές κέρατος.

Χάλυβα χυμένο διπλό κομμάτι μπόλαρντ με επιλογές κέρατος.

Επισκόπηση του προϊόντος

Το διπλό μπιτ στύλο από χυτό χάλυβα είναι ένα ενσωματωμένο στο κατάστρωμα αγκυροβολίας πλοίων που χρησιμοποιείται για την στερέωση και τον έλεγχο των σχοινιών αγκυροβολίας σε σταθμούς αγκυροβολίας στο κατάστρωμα.Η παρούσα σελίδα καλύπτει τις διαμορφώσεις διπλών μπιτ 8 ιντσών και 10 ιντσών που κατασκευάζονται από χυτοχάλυβα ASTM A27-70-36 C-Mn ή ισοδύναμο, με προαιρετικές ρυθμίσεις κεραυνών για έργα που απαιτούν πρόσθετη υποστήριξη για τη συγκράτηση σχοινιών γύρω από την περιοχή bitt.

Σε σύγκριση με ένα μεγάλο εσωτερικό-barge bollard σελίδα, αυτή η σελίδα προϊόντος επικεντρώνεται στην συμπαγή 8 ιντσών και 10 ιντσών περιοχή αγκυροβόλησης πλοίου, την προαιρετική δομή κέρατος, ελεγχόμενη ποιότητα επιφάνειας χυτοσίδηρου,και επιθεώρηση με βάση το έργο, όπως δοκιμές διεισδυτικών βαφών, εξέταση μαγνητικών σωματιδίων, τοπική επιθεώρηση με ακτίνες Χ, επανεξέταση αντοχής FEA και επαλήθευση δοκιμής έλξης όταν απαιτείται από την προδιαγραφή της παραγγελίας.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Σιδηρούχιο διπλό μπιτ ράβδος → ενσωματωμένο αγκυροβολητήρι στο κατάστρωμα για διατάξεις αγκυροβολίας πλοίων, όχι προϊόν ανύψωσης.
• Ονομαστικοί τύποι: 8 ίντσες και 10 ίντσες → κατάλληλοι για έργα όπου το σχέδιο του δοχείου καθορίζει αυτή τη συμπαγή σειρά διπλών δοχείων.
• Διατάξη κέρατος: διαθέσιμη με ή χωρίς κέρατα → ο κέρατος μπορεί να βοηθήσει στη διατήρηση του σχοινιού και τον χειρισμό γύρω από την περιοχή του bitt όταν ορίζεται.
• Κατηγορία υλικού: ASTM A27-70-36 C-Mn χυτοχάλυβα ή ισοδύναμο → επιλεγμένο για την αντοχή του σώματος του στύλου χυτοχάλυβα και τον έλεγχο των μηχανικών ιδιοτήτων.
• Θερμική επεξεργασία: θερμικά επεξεργασμένο χυτοσίδηρο πριν από την παράδοση → υποστηρίζει τη σταθερότητα των μηχανικών ιδιοτήτων και τον έλεγχο ποιότητας χύτευσης σύμφωνα με την προδιαγραφή που παρέχεται.
• Κατάσταση της επιφάνειας: ομαλή και απαλλαγμένη από τρύπες που μπορεί να κόψουν το σχοινί αγκυροβολίας → το φινίρισμα επαφής με το σχοινί είναι ένα βασικό σημείο αποδοχής για τη χρήση αγκυροβολίας.
• Επιλογές επιθεώρησης: μηχανική δοκιμή υλικού, αρχείο θερμικής επεξεργασίας, δοκιμή διείσδυσης βαφής, εξέταση μαγνητικών σωματιδίων,και τοπική δοκιμή ακτινογραφίας → το πεδίο της επιθεώρησης πρέπει να επιβεβαιωθεί πριν από την προσφορά.
• Ελέγχος μηχανικής: Ο υπολογισμός της αντοχής FEA και η επαλήθευση της δοκιμής έλξης μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του σχεδίου → κατεύθυνση φορτίου, φορτίο δοκιμής, ελαστικό,και το πεδίο των μαρτύρων πρέπει να συμφωνηθεί εκ των προτέρων.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το μέγεθος του διπλού μπιτ: 8 ίντσες ή 10 ίντσες, και αν το έργο απαιτεί τη διαμόρφωση με κέρατα ή χωρίς κέρατα.

Βήμα 2: Επιβεβαίωση του τύπου του σκάφους, της διάταξης αγκυροβολίας του καταστρώματος, της κατεύθυνσης της καλωδίωσης του σχοινιού, της κατάστασης περιτύλιξης του σχοινιού και της θέσης εγκατάστασης σύμφωνα με το σχέδιο του σκάφους.

Βήμα 3: Επιβεβαίωση της απαίτησης υλικού: χυτοχάλυβα ASTM A27-70-36 C-Mn ή ισοδύναμη ποιότητα υλικού αποδεκτή σύμφωνα με τις προδιαγραφές του έργου.

Βήμα 4: Επιβεβαιώστε την επεξεργασία της επιφάνειας: αμμοκροτήματα, προετοιμασία, σύστημα τελικής επίχρισσης, χρώμα και τυχόν ειδικές απαιτήσεις προστασίας από τη διάβρωση.

Βήμα 5: Επιβεβαίωση του ελέγχου ποιότητας και του πεδίου εφαρμογής της επιθεώρησης: δοκιμή μηχανικών ιδιοτήτων, αρχείο θερμικής επεξεργασίας, δοκιμή διεισδυτικού χρωστικού, εξέταση μαγνητικών σωματιδίων, τοπική δοκιμή με ακτίνες Χ, έκθεση FEA,και επαλήθευση δοκιμής έλξης, εάν απαιτείται.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής του πιστοποιητικού πριν από την προσφορά: έγκριση ABS, πιστοποιητικό εργοστασίου, πιστοποιητικό κατασκευαστή, επιθεώρηση μαρτύρου τάξης ή άλλη απαίτηση έγκρισης σύμφωνα με τη διαδικασία παραγγελίας και έργου.

Βήμα 7: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, σχεδίου GA, σχεδίου θεμελίωσης καταστρώματος και φωτογραφιών αναφοράς, εάν είναι διαθέσιμες.

Δομή

Cast steel double bitt body | Optional horn arrangement | Smooth rope-contact surface | Heat-treated C-Mn cast steel | Deck mounting base | Force-concentration transition area | Sandblasted / shop-primed surface

Πλεονεκτήματα της χύτευσης, της επιθεώρησης και της μηχανικής

• Το σώμα από χυτοχάλυβα είναι κατάλληλο για τη δημιουργία ενός ενσωματωμένου διπλού σχήματος μπιτ με στρογγυλεμένες μεταβάσεις γύρω από τις περιοχές επαφής με το σχοινί και συγκέντρωσης δύναμης.
• Η επένδυση επιφάνειας μετά την κοπή επικεντρώνεται στην απομάκρυνση των σπασμάτων και των κοφτερών άκρων που μπορεί να βλάψουν το σχοινί αγκυρώσεως κατά τις επαναλαμβανόμενες εργασίες αγκυρώσεως πλοίου.
• Η θερμική επεξεργασία πριν από την παράδοση υποστηρίζει τον έλεγχο των μηχανικών ιδιοτήτων για ASTM A27-70-36 ή ισοδύναμο χυτοχάλυβα, με έκθεση δοκιμής ιδιοτήτων υλικών διαθέσιμη ανάλογα με το πεδίο εφαρμογής της παραγγελίας.
• Ο έλεγχος ποιότητας του χύτευσης μπορεί να περιλαμβάνει οπτική επιθεώρηση, έλεγχο διαστάσεων, δοκιμή μηχανικών ιδιοτήτων και αναθεώρηση των αρχείων θερμικής επεξεργασίας πριν από την επεξεργασία της επιφάνειας.
• Οι δοκιμές διαπερατών βαφών ή η εξέταση μαγνητικών σωματιδίων μπορούν να οργανωθούν όταν το έργο απαιτεί έλεγχο διακοπής επιφάνειας ή σχεδόν επιφάνειας.
• Η τοπική εξέταση με ακτίνες Χ μπορεί να επικεντρωθεί σε κρίσιμες περιοχές όπου αναμένεται συγκέντρωση δύναμης γύρω από τη ρίζα του bit, τη μετάβαση της βάσης και την περιοχή σύνδεσης κέρατος.υπό την προϋπόθεση των απαιτήσεων του έργου και των συμφωνηθέντων κριτηρίων αποδοχής.
• FEA-based strength calculation can be used to review stress distribution and optimize local transition areas when the vessel design office or class approval process requires additional engineering verification.
• Η επαλήθευση της δοκιμής έλξης μπορεί να οργανωθεί σύμφωνα με τη συμφωνημένη κατεύθυνση φόρτωσης, το φορτίο δοκιμής, τη μέθοδο του εφοδιασμού και το πεδίο ελέγχου· η απαιτούμενη διαδικασία δοκιμής πρέπει να επιβεβαιώνεται πριν από την παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος μοντέλου: Double Bitt Bollard → συμπαγή διάταξη στύλων αγκυροβολής πλοίων για σταθμούς αγκυροβολής στο κατάστρωμα.
• Μεγέθους Περιοχή: 8 ίντσες / 10 ίντσες → επιλέγεται σύμφωνα με το σχέδιο του σκάφους, τη διάταξη του καταστρώματος και τις απαιτήσεις χειρισμού σχοινιών.
• Επιλογή κέρατος: με ή χωρίς κέρατα → επιλέξτε κέρατο όταν το σχέδιο του έργου απαιτεί πρόσθετη γεωμετρία κατακράτησης σχοινιών.
• Υλικό: ASTM A27-70-36 χυτοχάλυβα C-Mn ή ισοδύναμη → τελική ισοδύναμη ποιότητα πρέπει να επιβεβαιωθεί πριν από την έκδοση της παραγγελίας.
• Επεξεργασία επιφάνειας: αμμοκροτήματα και βαφή αρχικής βάσης → το τελικό σύστημα επίχρισσης πρέπει να ακολουθεί τις προδιαγραφές βαφής του δοχείου.
• Ελέγχος ποιότητας χύτευσης: μηχανική δοκιμή, θερμική επεξεργασία, επιλογές NDT → στοιχεία ελέγχου πρέπει να αναφέρονται στην παραγγελία αγοράς.
• Επισκόπηση FEA: διαθέσιμη σύμφωνα με τις απαιτήσεις του έργου → χρησιμοποιείται για τον έλεγχο της συγκέντρωσης στρες και την επαλήθευση της τοπικής δομής, όταν απαιτείται.
• Επαλήθευση δοκιμής τράβηξης: διαθέσιμη σύμφωνα με τις απαιτήσεις του σχεδίου → πρέπει να επιβεβαιωθεί το φορτίο δοκιμής, η κατεύθυνση φορτίου, ο πίνακας στερέωσης και η απαίτηση για μάρτυρες.
• Απαιτούμενη πιστοποίηση: έγκριση ABS / πιστοποιητικό εργοστασίου / πιστοποιητικό κατασκευαστή σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → η έγκριση κατηγορίας εξαρτάται από τη διαδικασία του έργου και την αποδοχή της κοινωνίας κατηγορίας.

Πώς Λειτουργεί

Mooring rope is led around the double bitt → Smooth cast-steel surface supports rope contact → Horned type helps rope retention when specified → Mooring force is transferred through the bitt body and base into the deck foundation → Inspection and coating are completed according to project requirement

Εφαρμογές

Ship mooring stations | Deck mooring arrangements | Cargo vessels | Tugboats | Workboats | Inland and coastal vessels | Shipyard newbuilding projects | Replacement of existing 8 inch or 10 inch double bitt bollards

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν ανάλογα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ανιχνευσιμότητα του υλικού, τη διαδικασία έγκρισης ABS και την αναθεώρηση της κοινωνίας τάξης.Η διατύπωση του πιστοποιητικού και το πεδίο εφαρμογής των μαρτύρων πρέπει να επιβεβαιωθούν πριν από την έκδοση της εντολής.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ του κέρατος και του μη κέρατος διπλού μπιτ;

Α1: Το κύριο σωλήνα στύλου και το εύρος ονομαστικού μεγέθους είναι τα ίδια, ενώ ο κέρατος τύπου προσθέτει διαστάσεις κέρατος K, L και M.Ο τύπος με κέρατα θα πρέπει να επιλέγεται μόνον όταν η διάταξη σύρματος του σκάφους ή η διάταξη χειρισμού σχοινιών απαιτεί αυτή την πρόσθετη γεωμετρία συγκράτησης σχοινιών..

ΕΡ2: Μπορεί να παρασχεθεί NDT, υπολογισμός FEA και επαλήθευση δοκιμής τράβηξης;

Α2: Ναι, αυτά τα στοιχεία μπορούν να διαταχθούν σύμφωνα με τις απαιτήσεις του έργου.και το πεδίο των μαρτύρων θα πρέπει να επιβεβαιωθεί πριν από την προσφορά ή την παραγωγή.

Ε3: Η παρούσα σελίδα παρέχει σταθερό SWL για το στύλο;

Α3: Δεν προστίθεται σταθερό SWL επειδή τα παρεχόμενα δεδομένα παρέχουν μόνο τον τύπο του μοντέλου, τις διαστάσεις, το υλικό, τα στοιχεία ελέγχου και το βάρος.Η τελική βάση φορτίου αγκυροβολίας πρέπει να ελέγχεται με τη διάταξη αγκυροβολίας του σκάφους., σχεδιασμός του θεμέλιου του καταστρώματος, κατάσταση περιτύλιξης σχοινιών και απαίτηση έγκρισης του έργου.
