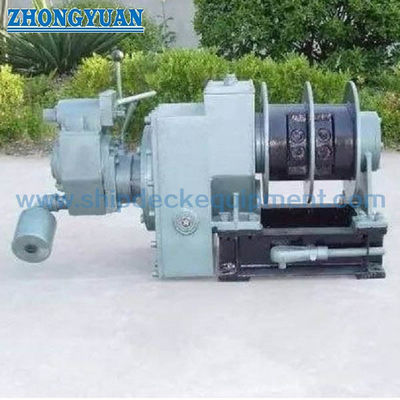

5-30kN Ναυτικό Βίντσι Πιλοτικής Σκάλας ISO 7364 Πνευματικό Διαχωρισμένο Τύμπανο Κινητήριο
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπο:: | ISO 7364:2016 | Τύπος:: | Πνευματικό τύμπανο διαχωρισμού· |
|---|---|---|---|
| Δοκιμές εργοστασίου:: | Δοκιμή λειτουργίας χωρίς φορτίο, δοκιμή φορτίου τύμπανο, στατική δοκιμή κάτω από 1,5 φορτίο στάθμευσ | Εργασιακό φορτίο:: | 10KN, 16KN, 20KN |
| Ταχύτητα ((m/min):: | 9-15μ/λεπτό | Συρματόσχοινο: | 6*37-13.0-170-1· |
| Υλικό:: | Ελαφρύ ατσάλι, | Ελεγχος:: | Τοπικός έλεγχος |
| Πιστοποιητικά ταξινόμησης:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, κλπ. | ||
| Επισημαίνω: | ISO 7364 πειραματικό βαρούλκο σκαλών,διασπασμένο βαρούλκο σκαλών τυμπάνων πειραματικό,πνευματικό προσανατολισμένο προς τη μηχανή πειραματικό βαρούλκο σκαλών |
||
Περιγραφή προϊόντων
5-30kN Πλοίαρχος ναυτικού κλίμακα κουδούνι ISO 7364 Πνευματικό διαχωρισμένο τύμπανο
Επισκόπηση του προϊόντος
Η ISO 7364 ατμοσφαιρική διάσπαση τύμπανο πιλότος κλίμακα είναι σχεδιασμένη για την ασφαλή μείωση και ανύψωση των αλουμινένιων πιλότων κλίμακες.
Χρησιμοποιεί ανθεκτική σε έκρηξη πνευματική μηχανή και είναι κατάλληλη για επικίνδυνα θαλάσσια περιβάλλοντα.
Το σύστημα περιλαμβάνει χειροκίνητη λειτουργία ασφαλείας και συμμορφώνεται με το πρότυπο ISO 7364:2016.
Γρήγορες προδιαγραφές
• Πρότυπο: ISO 7364:2016
• Εργασιακό φορτίο (φορτίο τύμπανο): 5-30 kN
• Φορτίο διατήρησης: 15-90 kN
• Τύπος τύπου τύπου τύπου:
• Ταχύτητα ανύψωσης: 9-15 m/min
• Διαμέτρου σχοινιού: 11-16 mm (ανάλογα με το φορτίο)
• Τύπος κίνησης: Πνευματικός κινητήρας
• Έλεγχος: Τοπικός έλεγχος
• Υλικό: Ελαφρύ χάλυβα
Βασικές τεχνικές παραμέτρους
| Ονομαστικό μέγεθος |
Ντραμς φορτίο (a) |
Φορτίο διατήρησης (α) kN |
Διαδικασία δοκιμής φορτίου του ανεβοδρόμου | Διάμετρος σχοινιού από χάλυβα στην πραγματικότητα επιλεγμένη (δ) mm |
|||||
| Ελάχιστη αντοχή σχοινιού (a) (5 φορές φορτίο διατήρησης) KN |
Διάμετρος σχοινιού από χάλυβα (b,c) χμ |
Μονό τύμπανο |
Διάσπαρτο τύμπανο ή διπλό τύμπανο |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches. a Για τους νάρθηκες που λειτουργούν με δύο σχοινιά, οι τιμές που αναφέρονται είναι το άθροισμα των δυνάμεων σε κάθε σχοινί. β Στη στήλη 4, με βάση συντελεστή ασφαλείας φορτίου στάθμευσης πέντε, όλες οι τιμές επιλέγονται κατά τη δοκιμή φορτίου του κουμπιού. C Η διάμετρος σχοινιού που αναφέρεται στη στήλη 4 χρησιμοποιείται μόνο για δοκιμή στατικού φορτίου των κουμπιών με ένα σχοινί ανάλογα. d Η διάμετρος του σχοινιού σε αγκύλες s σημαίνει ότι οι τιμές αυτές περιλαμβάνονται στις εθνικές προδιαγραφές προτύπων. |
|||||||||
| Ονομασία | ΕΝΩΡΙΑ | Ειδικότητα | |||||||
| Αεροκινητήρας | Τύπος | / | SMF-5.5P-900S | ||||||
| Δύναμη | Κου | 4 | |||||||
| Καθορισμένη επανάσταση | στροφές | 900 | |||||||
| Εργασιακή πίεση | MPa | 0.59 | |||||||
| Κατανάλωση αέρα | m3/min | 6 | |||||||
| Παράγοντας χρέους | ελάχιστο | 30 | |||||||
| Συνολική αποδοτικότητα | / | 0.858 | |||||||
| Αναλογία χειροκίνητης μετάδοσης | / | 30.73 | |||||||
| Αναλογία μετάδοσης αέρα | / | 75.43 | |||||||
| Μέγεθος σχοινιού | / | 6*37-13-170-1 | |||||||
| Δυνατότητα καλωδίου | m | 50 | |||||||
| Τάγματα σύρματος σε τύμπανο | / | 3 | |||||||
| Ταχύτητα ανύψωσης | m/min | 10 | |||||||
| Υποστηρικτικό φορτίο | ΣΧ | 48 | |||||||
| Φορτίο τύμπανο | ΣΧ | 16 | |||||||
Οδηγός επιλογής του ανεβοβίνδρου
Βήμα 1 - Επιλογή φορτίου τύμπανου: 5-30 kN
Βήμα 2 - Φορτίο συγκράτησης πυρσίου: 15-90 kN
Βήμα 3 - Επιλέξτε διάμετρο σχοινιού με βάση το φορτίο
Βήμα 4 - Επιβεβαίωση του συστήματος αερισμού
Βήμα 5 - Εγκατάσταση: τοποθεσία στο κατάστρωμα
Δομή & Συστατικά
Δομή και Συστατικά: Πνευματικός κινητήρας. Μετάδοση κιβωτίου ταχυτήτων. Χωρισμένο τύμπανο. Σύστημα καλωδίου.
Εφαρμογές
Εφαρμογές: χειρισμός σκάλας πιλότου. Βάρκες ανοικτής θάλασσας. Πλατφόρμες πετρελαίου και φυσικού αερίου.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποιητικά: CCS NK BV ABS DNV LR KR RINA IRS RS CRS
Πλεονεκτήματα: Πνευματική κίνηση ανθεκτική σε έκρηξη. Επιλογή πλήρους εμβέλειας φορτίου. Σχεδιασμός χωριστού τύμπανου.
Σχέδιο & Φωτογραφίες
• Γενική σχεδίαση
• Σχέδιο δομής
• Διαμόρφωση της εγκατάστασης

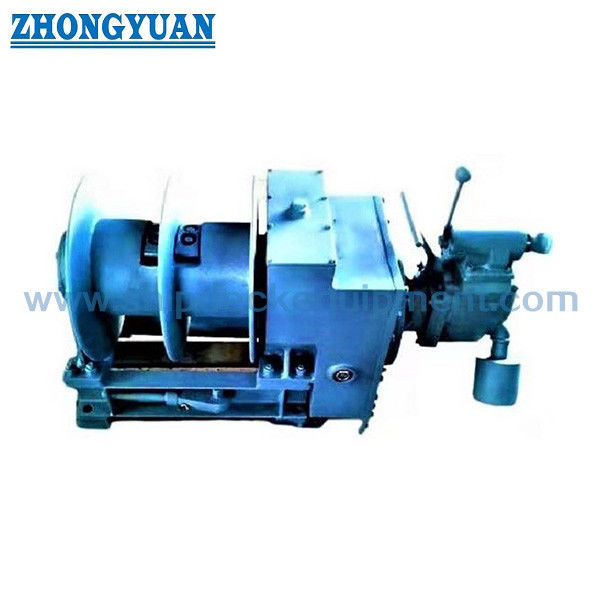

• Φωτογραφίες προϊόντων
Πληροφορίες παραγγελίας
• MOQ: 1 μονάδα
• Παροχή: Βάσει του έργου
• Πληρωμή: T/T, L/C
Γενικές ερωτήσεις
Ερώτηση 1: Γιατί πνευματική κίνηση;
Α: Κατάλληλο για επικίνδυνες περιοχές.
Ερώτηση 2: Πεδίο;
Α: 5-30 kN πλήρης σειράς.
