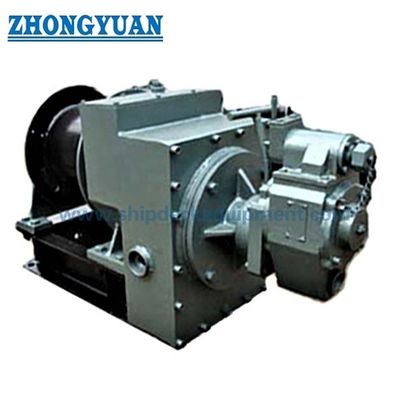

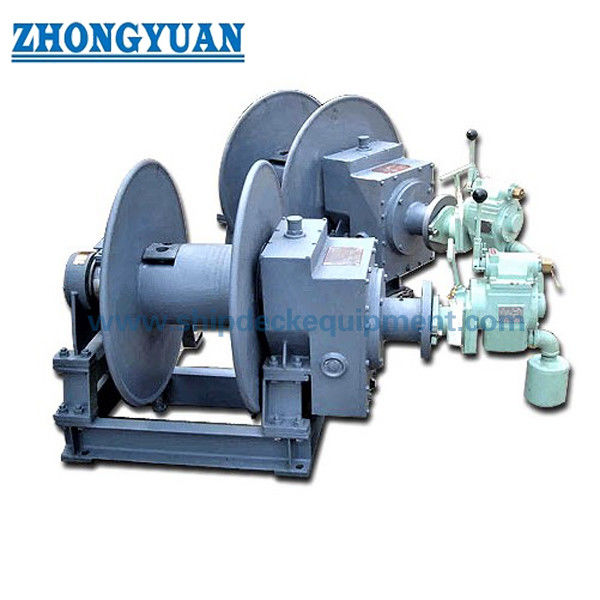

10–30kN Ναυτικό Βίντσι Σκάλας Καταλυμάτων, Πνευματικό ISO 7364, για Δεξαμενόπλοια & Χρήση στην Υπεράκτια Ζώνη
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπο:: | ISO 7364:2016 | Τύπος:: | Πνευματικό μονό τύμπανο και χωρισμένο τύμπανο. |
|---|---|---|---|
| Δοκιμές εργοστασίου:: | Δοκιμή λειτουργίας χωρίς φορτίο, δοκιμή φορτίου τύμπανο, στατική δοκιμή κάτω από 1,5 φορτίο στάθμευσ | Εργασιακό φορτίο:: | 10KN, 16KN, 20KN |
| Ταχύτητα ((m/min):: | 9-20m/min | Συρματόσχοινο: | 6*37-13.0-170-1· |
| Υλικό:: | Ελαφρύ ατσάλι, | Ελεγχος:: | Τοπικός έλεγχος |
| Πιστοποιητικά ταξινόμησης:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, κλπ. | ||
| Επισημαίνω: | βαρούλκο σκαλών στέγασης του ISO 7364,πνευματικό βαρούλκο σκαλών στέγασης μηχανών,θαλάσσιο βαρούλκο σκαλών στέγασης |
||
Περιγραφή προϊόντων
10·30kN Βίντζα σκάλας για θαλάσσια διαμονή, ISO 7364 Πνευματική, για δεξαμενόπλοια και χρήση στην ανοικτή θάλασσα
Επισκόπηση του προϊόντος
Αυτός ο αντηλιακός ανεμοκίνητος ανεμοκίνητος ανεμοκίνητος ανεμοκίνητος ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου ανεμοκίνητου
Αντίθετα με τους ανεμόσυλους που χρησιμοποιούνται για σκάλες σχοινιών, το σύστημα αυτό είναι σχεδιασμένο για την ανύψωση δομικών σκάλων, εξασφαλίζοντας ομαλή κίνηση, ελεγχόμενη λειτουργία,και αξιόπιστη απόδοση φορτίου σε θαλάσσιες συνθήκες.
Η πνευματική κίνηση παρέχει ανθεκτική έκρηξη λειτουργία, καθιστώντας την ιδανική για δεξαμενόπλοια πετρελαίου, δεξαμενόπλοια χημικών, υπεράκτιες πλατφόρμες και επικίνδυνες περιοχές καταστρώματος,ταυτόχρονα είναι κατάλληλα για σκάφη Ro-Ro όπου απαιτείται σταθερή πρόσβαση προσωπικού..
Γρήγορες προδιαγραφές
- Πρότυπο: ISO 7364:2016 ¢ Διασφαλίζει τη συμμόρφωση με τις απαιτήσεις ασφάλειας στη θάλασσα
- Εργασιακό φορτίο: 10 / 16 / 20 kN
- Τύπος: Πνευματικό μονό τύμπανο / διχασμένο τύμπανο ∆ Ευέλικτη διαμόρφωση
- Ταχύτητα: 9 ∙ 20 m/min ∙ Ρυθμιζόμενη για διαφορετικές συνθήκες εργασίας
- Σύρμα σχοινί: 6×37-13 mm ∆υστυχώς, δεν είναι εύκολο να το χρησιμοποιήσετε.
- Υλικό: Ελαφρύ χάλυβα ∆ιαρκής θαλάσσια δομή
- Έλεγχος: Τοπικός έλεγχος ∙ Απλή και αξιόπιστη λειτουργία
- Δοκιμασία: 1.5x δοκιμή φορτίου
Βασικές τεχνικές παραμέτρους
| Παράμετρος | Μονάδα | Αξία | Λειτουργία |
| Τύπος κινητήρα αέρα | / | ΤΜΥJ4.4-4 | Ορίζει το μοντέλο του κινητήρα |
| Δύναμη | kW | 4.4 | Παρέχει κινητήρια δύναμη |
| Καθορισμένη ταχύτητα | στροφές | 800 | Διασφαλίζει σταθερή λειτουργία |
| Εργασιακή πίεση | MPa | 0.59 | Συστήματα αερισμού αγώνων |
| Κατανάλωση αέρα | m3/min | 5.2 | Ορίζει τις απαιτήσεις για τον συμπιεστή |
| Παράγοντας χρέους | ελάχιστο | 30 | Ορίζει τη διάρκεια εργασίας |
| Αποτελεσματικότητα | / | 0.858 | Ενεργειακή απόδοση |
| Χειροκίνητη αναλογία | / | 30.73 | Δυνατότητα χειροκίνητης αντιστάθμισης |
| Αναλογία αέρα | / | 75.43 | Ελέγχου ροπής |
| Δαχτυλίδι | / | 6×37-13 | Δύναμη και ευελιξία |
| Δυναμικότητα | m | 40 | Υψόμετρο ανύψωσης |
| Σκηνές | / | 3 | Ασφαλής επικάλυψη |
| Ταχύτητα | m/min | 8 | Ασφαλής ανύψωση |
| Υποστηρικτικό φορτίο | kN | 30 | Δυνατότητα δομής |
| Φορτίο τύμπανο | kN | 10 | Ονομαστικό φορτίο |
| Σχήμα | Α×Β×Η | Γ | C1 | Ε | n-ØA |
| 10kN | 1030×340×570 | 470 | 235 | 300 | 6-Ø17 |
| 12kN | 1120 × 380 × 680 | 455 | 265 | 320 | 6-Ø17 |
| 16kN | 1130 × 380 × 680 | 530 | 265 | 320 | 6-Ø17 |
Οδηγός επιλογής
Επιλέξτε φορτίο → επιβεβαιώστε το μήκος της σκάλας → το σχοινί ζεύξης → ελέγξτε την παροχή αέρα → επιλέξτε τον έλεγχο
Δομή
Μοναδικό τύμπανο ή διχασμένο τύμπανο, πνευματικός κινητήρας, χάλυβα, χειροκίνητο στήριγμα, τύμπανο με αυλακώσεις
Προσαρμοσμένα χαρακτηριστικά
Οδηγία: Πνευματική
Φρένα: αυτόματη
Εγκατάσταση: Εγκατάσταση στο κατάστρωμα
Οδηγός έρευνας
Επιβεβαιώστε το φορτίο, το μήκος της σκάλας, τον χώρο εγκατάστασης, την παροχή αέρα και την απαίτηση κλάσης
Πώς Λειτουργεί
Μηχανή κίνησης τύμπανο για την ανύψωση ή την κατώτερη σκάλα με ελεγχόμενο σύστημα πέδησης
Εφαρμογές
Πετρελαιοφόρα, δεξαμενόπλοια χημικών, υπεράκτιες πλατφόρμες και πλοία Ro-Ro
Πιστοποιητικά και πλεονεκτήματα
συμμόρφωση με το πρότυπο ISO 7364, ανθεκτικότητα σε έκρηξη, σταθερή απόδοση, αξιόπιστη ασφάλεια
Σχέδιο & Φωτογραφίες
Διαθέσιμα κατόπιν αιτήματος
Παραγγελία
MOQ: 1 σύνολο
Προθεσμία εκτέλεσης: 20-35 ημέρες
Διαθέσιμη προσαρμογή
Γενικές ερωτήσεις
Ε1: Ποια είναι η διαφορά μεταξύ ενός κουμπιού σκάλας διαμονής και ενός κουμπιού σκάλας πιλότου;
Α: Ο κλινοβολητής σκάλας διαμονής έχει σχεδιαστεί για την ανύψωση άκαμπτων σκάλων αλουμινίου σύμφωνα με το πρότυπο ISO 7364, με επίκεντρο τη σταθερή και ελεγχόμενη λειτουργία.Τα κουμπιά σκάλας πιλότου χρησιμοποιούνται για σκάλες με σχοινί σύμφωνα με τις απαιτήσεις της SOLAS., τονίζοντας την ταχεία ανάπτυξη και την ασφάλεια κατά τη διάρκεια των επιχειρήσεων επιβίβασης.
Ε2: Γιατί να επιλέξετε ένα αεριωθούμενο κουμπί σκάλας αντί για ηλεκτρικό ή υδραυλικό;
Α: Οι πνευματικοί κουμπιά παρέχουν ανθεκτική λειτουργία, καθιστώντας τους ιδανικούς για δεξαμενόπλοια πετρελαίου, δεξαμενόπλοια χημικών προϊόντων και επικίνδυνα περιβάλλοντα.και κατάλληλο για συνεχή θαλάσσια χρήση.
Ε3: Ποια χωρητικότητα φορτίου πρέπει να επιλέξω για την εφαρμογή μου;
Α: Η απαιτούμενη χωρητικότητα φορτίου (συνήθως 10-30 kN) εξαρτάται από το μήκος, το βάρος και τις συνθήκες εγκατάστασης της σκάλας.Η ομάδα μηχανικών μας μπορεί να βοηθήσει στην επιλογή του κατάλληλου μοντέλου με βάση τις απαιτήσεις του έργου σας.
Ε4: Μπορεί το κουμπί να λειτουργεί χωρίς παροχή αέρα;
Α: Ναι, ο κουμπί είναι εξοπλισμένος με χειροκίνητο σύστημα επανεισαγωγής, το οποίο επιτρέπει τη λειτουργία σε περίπτωση διακοπής της παροχής αέρα, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία.
