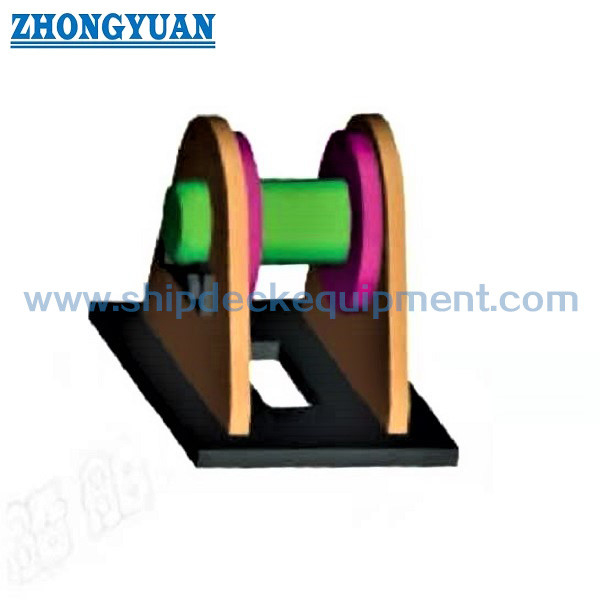

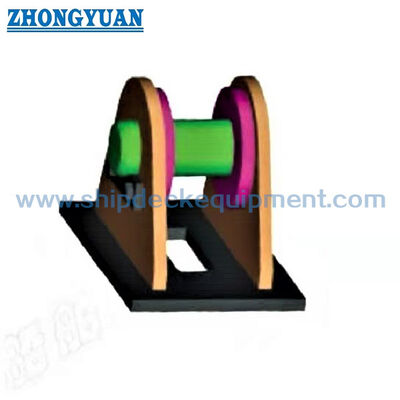

Σταθερό καλώδιο αλυσίδων αγκύρων σκαφών τύπων JIS Φ το 2025 το Β σφίγγει τον εξοπλισμό πρόσδεσης σκαφών

Σταθερή αγκυροδεμένη αλυσίδα καλωδίου για αλυσίδα ντουλάπι JIS F 2025 τύπου Β

Επισκόπηση του προϊόντος

Η σφραγίδα καλωδίου JIS F 2025 τύπου Β είναι μια σταθερή συσκευή στερέωσης της άκρης της αλυσίδας άγκυρας που είναι εγκατεστημένη στο εσωτερικό της αλυσίδας.της αλυσίδας άγκυρας, έτσι ώστε η αλυσίδα να συνδέεται θετικά με τη δομή του σκάφους κατά τη διάρκεια του κανονικού χειρισμού και αποθήκευσης της άγκυρας.

Ο τύπος Β είναι η σταθερή διαμόρφωση στο JIS F 2025 και πρέπει να διακρίνεται από την αποσυναρμολόγητη διάταξη τύπου Α. Δεν είναι τοποθέτηση αγκυροβολίας στο κατάστρωμα, πώμα αλυσίδας, σημείο ανύψωσης,ή συσκευή εγκατάλειψης με αυτόματη ταχεία απελευθέρωσηΗ επιλογή θα πρέπει να βασίζεται στην ισχύουσα ονομαστική διάμετρο της αλυσίδας άγκυρας, στην ελεγχόμενη τυποποιημένη έκδοση ή στο εγκεκριμένο σχέδιο, στην πρόσβαση εγκατάστασης, στη διεπαφή συγκόλλησης,περιβαλλοντική δομή αλυσίδας, το σύστημα επικάλυψης και τις απαιτήσεις επιθεώρησης του σχεδίου.

Γρήγορες προδιαγραφές

• Λειτουργία του προϊόντος: Η σταθερή αλυσίδα αγκυροβολίας με πικρό άκρο μέσα στο ντουλάπι αλυσίδας → παρέχει μια καθορισμένη δομική σύνδεση για το εσωτερικό άκρο της αλυσίδας.
• Πρότυπο και τύπος: JIS F 2025 Τύπος Β, σταθερός τύπος → τρέχουσα τυποποιημένη έκδοση είναι JIS F 2025:2021Οι παλαιότερες εικόνες μπορούν να παραθέτουν ακόμα την έκδοση του 1992.
• Το εύρος ονομαστικών μεγεθών: Β40 έως Β120 → καλύπτει τις ισχύουσες ονομαστικές διαμέτρους αλυσίδας άγκυρας από 38 mm έως 120 mm.
• Τυποποιημένη αναφορά υλικού: SS400 σύμφωνα με το JIS G 3101 για το σώμα και τον τύπο B → τα εναλλακτικά υλικά απαιτούν επανεξέταση σχεδίου και έγκριση σχεδίου.
• Διατάξη συγκράτησης: Πέρας καρφί με κορδόνι και εξάγωνο μπουρνούλι/αμπού → βοηθά στην πρόληψη ανεπιθύμητης μετατόπισης καρφί, διατηρώντας την ελεγχόμενη πρόσβαση.
• Εγκατάσταση: συγκολλημένη στη δομή αλυσίδας → πρέπει να επιβεβαιωθεί η τοπική καμπυλότητα, το πόδι συγκόλλησης, η ενίσχυση, η προσβασιμότητα και η διαδικασία συγκόλλησης στο ναυπηγείο.
• Υπολογισμένη μάζα: 5,9 kg έως 102 kg → χρήσιμη για χειρισμό, συσκευασία, σχεδιασμό εγκατάστασης και εκτίμηση φορτίου.
• Προστασία της επιφάνειας: μπορεί να παρασχεθούν ως φινίρισμα του έργου Sa 2.5 εκρήγνυνση και epoxy shop primer → λεπτομέρειες γαλβανισμού, τελικής επικάλυψης και λιπαντικής πρέπει να επιβεβαιωθούν.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1:Επιβεβαιώνεται η σύσφιξη σταθερού καλωδίου JIS F 2025 τύπου Β, η απαιτούμενη τυποποιημένη έκδοση και το ονομαστικό μέγεθος B40 έως B120 σύμφωνα με το σχέδιο του αγγείου.

Βήμα 2:Να παρέχεται η ονομαστική διάμετρος της αλυσίδας άγκυρας, η ποιότητα της αλυσίδας, το πρότυπο της αλυσίδας, η διάταξη του τελικού συνδέσμου και κάθε σχετικό φορτίο ή απαίτηση αποσύνδεσης έκτακτης ανάγκης.

Βήμα 3:Επιβεβαιώστε την τοποθεσία εγκατάστασης στο εσωτερικό της θυρίδας αλυσίδας, την τοπική καμπυλότητα της επιφάνειας, την διαθέσιμη πρόσβαση για την αφαίρεση της καρφίτσας, τη διεπαφή συγκόλλησης, την περιβαλλοντική ενίσχυση και το σχέδιο εγκατάστασης στο ναυπηγείο.

Τέταρτο βήμα:Επιβεβαιώστε τις απαιτήσεις για το υλικό: το SS400 είναι το πρότυπο σημείο αναφοράς για το σώμα και την καρφίτσα τύπου Β· το ανοξείδωτο χάλυβα ή άλλες εναλλακτικές είναι μη τυποποιημένες επιλογές και απαιτούν έγκριση.

Βήμα 5:Επιβεβαιώστε την επεξεργασία της επιφάνειας, την τελική επικάλυψη του δοχείου, την απαίτηση λιπαντικής ή λιπαρής βούρτσας, το επιτρεπόμενο επίπεδο διάβρωσης, την σήμανση, την ιχνηλασιμότητα του υλικού και το πεδίο της επιθεώρησης.

Βήμα 6:Παρέχετε τις απαιτήσεις της εταιρείας ταξινόμησης, τον τύπο, την ποσότητα, τον προορισμό παράδοσης, τον απαιτούμενο χρόνο παράδοσης και το τελευταίο εγκεκριμένο σχέδιο ή φωτογραφία αναφοράς.

Δομή

Ζυγισμένο σώμα SS400 Ύδρευση αλυσίδας καθίσματος / υποστήριξης ανοίγματος Ύδρευση σταθερού τύπου καρφί Ύδρευση τσεκ κομμάτι Ύδρευση έξαγωνου βρόχου και καρυδιού Ύδρευση αλυσίδας ντουλάπι διεπαφής Ύδρευση επιφάνειας προστασίας ειδικού έργου

Αλυσίδα άγκυρας, εγκατάσταση και πλεονεκτήματα ποιότητας

• Η σταθερή διάταξη τύπου Β παρέχει μια απλή και συμπαγή μέθοδο για τη στερέωση του πικρού άκρου της αλυσίδας αγκυρώσεως στο εσωτερικό του κλειδαριού αλυσίδας, όταν δεν καθορίζεται ένας αποσυναρμολογήσιμος μηχανισμός τύπου Α.
• Δεκαέξι ονομαστικά μεγέθη παρέχουν άμεση διαστασιακή διαδρομή επιλογής από το B40 στο B120 και μειώνουν την ανάγκη παρεμβολής μεταξύ μη τυποποιημένων περιοχών διαμέτρου αλυσίδας.
• Το κομματάκι ελέγχου και η διάταξη βρόγχου/αμιγώς διατηρούν την εγκάρσια καρφίτσα και υποστηρίζουν την ελεγχόμενη αφαίρεση για επιθεώρηση ή προγραμματισμένη αποσύνδεση στο τέλος της αλυσίδας.
• Το πρότυπο επιτρέπει να ταιριάζει το σώμα σε μια καμπύλη επιφάνεια εγκατάστασης όταν απαιτείται, αλλά το τελικό περίγραμμα θα πρέπει να ακολουθεί το σχέδιο δομής του σκάφους.
• Οι τυποποιημένες αναφορές για τα πόδια συγκόλλησης υποστηρίζουν τον σχεδιασμό εγκατάστασης· η πραγματική διαδικασία συγκόλλησης, η τοπική ενίσχυση, τα κριτήρια πρόσβασης και αποδοχής εξακολουθούν να υπόκεινται στις απαιτήσεις του ναυπηγείου και της τάξης.
• Η επιθεώρηση κατασκευής πρέπει να επικεντρώνεται στην ιχνηλασιμότητα του υλικού, την ακρίβεια των διαστάσεων, την προσαρμογή και ευθυγράμμιση των καρφίτσες, την εμπλοκή του ελαστικού, την κατάσταση προετοιμασίας συγκόλλησης, τη συμβατότητα της επικάλυψης,και απαλλαγή από αιχμηρές άκρες επαφής αλυσίδας.
• Όταν απαιτείται πρόσβαση σε λιπαντικό, το σύστημα JIS πρέπει να είναι εξοπλισμένο με το σύστημα JIS.η θέση του και η παρεμβολή του με την αλυσίδα ή τα μέρη συγκράτησης πρέπει να επιβεβαιώνονται στο εγκεκριμένο σχέδιο.
• Δεν έχει ανατεθεί στο προϊόν καμία μη υποστηριζόμενη λειτουργία SWL, MBL, αντιφόρτωσης, χρόνος έκτακτης απελευθέρωσης ή λειτουργία ανύψωσης.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: JIS F 2025:2021 τρέχουσα έκδοση / 1992 παλαιότερη αναφορά → επιβεβαιώστε την ελεγχόμενη έκδοση που αναφέρεται στις προδιαγραφές του δοχείου.
• Τύπος: Τύπος Β σταθερός → διαφορετικός από τον τύπο Α αποσυναρμολογητέος σφραγίστης καλωδίου.
• Ονομαστικό μέγεθος: B40 / B44 / B48 / B52 / B56 / B60 / B64 / B68 / B73 / B78 / B84 / B90 / B95 / B102 / B111 / B120 → επιλέξτε με τη σχετική ονομαστική διάμετρος της αλυσίδας άγκυρας.
• Εφαρμόσιμη διάμετρος αλυσίδας: 38-120 mm → μόνο διάμετρος επιλογής εύρους· η ποιότητα αλυσίδας και το σχεδιαστικό φορτίο απαιτούν ξεχωριστή επιβεβαίωση.
• Τυποποιημένο υλικό: Σώμα SS400 και πένα τύπου Β → εναλλακτική κατασκευή από ανοξείδωτο χάλυβα ή ειδικό χάλυβα υπόκειται σε σχέδιο και έγκριση.
• Εγκατάσταση: Ζυγισμένο στο εσωτερικό της αλυσίδας → πρέπει να επαληθεύεται το τοπικό θεμέλιο, η καμπυλότητα, το πόδι συγκόλλησης, η ενίσχυση και η πρόσβαση.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επόξυος πρώιμερ εργοστασίου ως φινίρισμα σχεδίου αναφοράς → τελική επικάλυψη ή γαλβάνιση απαιτεί επιβεβαίωση.
• Σημείωση: Η προαιρετική διάταξη λιπαντικής βρύσης ή προμήθεια λιπαντικού σχεδίου → δεν θεωρείται τυποποιημένο χαρακτηριστικό.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα σύμφωνα με το πεδίο εφαρμογής της παραγγελίας → έγκριση κατηγορίας, επιθεώρηση μαρτύρων και επίπεδο πιστοποιητικού θα πρέπει να συμφωνούνται πριν από την παραγωγή.

Πώς Λειτουργεί

Anchor-chain bitter end is positioned in the cable clench → Transverse pin secures the chain-end arrangement → Pin check piece and bolt / nut retain the pin → Welded body transfers restraint into the chain-locker structure → Pin is removed only under the vessel's controlled maintenance or disconnection procedure

Εφαρμογές

Εμπορικά πλοία. Τανκέρ. Μεταφορείς χύδην. Κοντέινερ. Γενικά φορτηγά πλοία.

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, την ιχνηλασιμότητα του υλικού, τα εγκεκριμένα σχέδια, τις διαδικασίες της κοινωνίας των τάξεων και το συμφωνημένο πεδίο εφαρμογής της παραγγελίας.Η διαθεσιμότητα υπόκειται σε έγκριση κατηγορίας και δεν πρέπει να θεωρείται ως τυποποιημένη προμήθεια.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

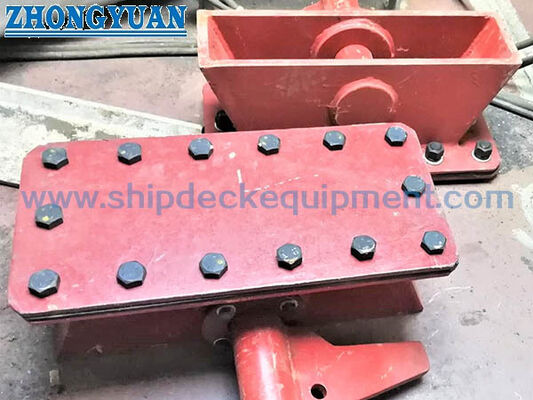

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ερώτηση 1:Ποια είναι η κύρια διαφορά μεταξύ JIS F 2025 τύπου A και τύπου B;

Α1:Ο τύπος Α είναι η αποσυναρμολογητέα, ενώ ο τύπος Β είναι η σταθερή.Ο τύπος Β δεν θα πρέπει να περιγράφεται ως συσκευή αυτόματης ή γρήγορης έκτακτης απελευθέρωσης, εκτός εάν η λειτουργία αυτή επιβεβαιώνεται από ειδική για το σκάφος εγκεκριμένη διάταξη και διαδικασία..

Ε2:Ο τύπος Β μπορεί να επιλεγεί μόνο με ταξινόμηση αλυσίδας άγκυρας βαθμού 2 ή 3·

Α2:Ο κανονικός πίνακας είναι οργανωμένος ανάλογα με τη ονομαστική διάμετρο της αλυσίδας άγκυρας.και τη συμβατότητα με τη διαδικασία εγκατάλειψης ή συντήρησης του σκάφους πρέπει να επιβεβαιώνονται χωριστά.

Ε3:Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3:Επιβεβαιώστε την τυποποιημένη έκδοση, ονομαστικό μέγεθος τύπου Β, διάμετρος και ποιότητα της αλυσίδας, διάταξη τελικών συνδέσμων, σχέδιο εγκατάστασης, τοπική καμπυλότητα, υλικό, επικάλυψη, απαίτηση λιπαντικής, πεδίο εφαρμογής του πιστοποιητικού,ποσότητα, προορισμό και πρόγραμμα παράδοσης.
