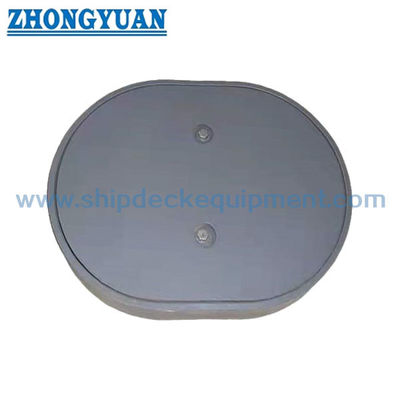

Καταπακτή του ISO 5894 Type DO Multi Bolts με τον τοποθετημένο θαλάσσιο εξοπλισμό τοπ κάλυψης
Λεπτομέρειες:
| Έγγραφο: | Marine manhole cover CBT 43...14.pdf |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | BS ISO 5894:2018/ GB 11628 | Τύπος: | ΚΑΝΩ |
|---|---|---|---|
| Υλικό: | Ήπιος χάλυβας, ανοξείδωτο | Σφραγίδα: | Κατάλληλο για πετρέλαιο, θαλάσσιο νερό και γλυκό νερό. |
| Σφραγίδα & Αμυγδαλιά: | M20, από ανοξείδωτο χάλυβα, χάλκινο, ορείχαλκο | Δοκιμή: | δοκιμή υδραυλικής πίεσης |
| Διάσταση: | Ως πρότυπο ή προσαρμοσμένο, ως σχέδιο του πελάτη | Τύπος εφαρμογής: | Αδιάβροχο, αδιάβροχο με λάδι |
| Επεξεργασία επιφάνειας: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο, γαλβανισμένο, διαθ | Πιστοποιητικά ταξινόμησης: | Ειδικότερα, οι εν λόγω εταιρείες πρέπει να είναι αρμόδιες για την εκτέλεση των καθηκόντων που τους α |
| Επισημαίνω: | ISO 5894 θαλάσσια καταπακτή,m20 θαλάσσια κάλυψη καταπακτών μπουλονιών,m20 θαλάσσια καταπακτή καρυδιών |
||
Περιγραφή προϊόντων

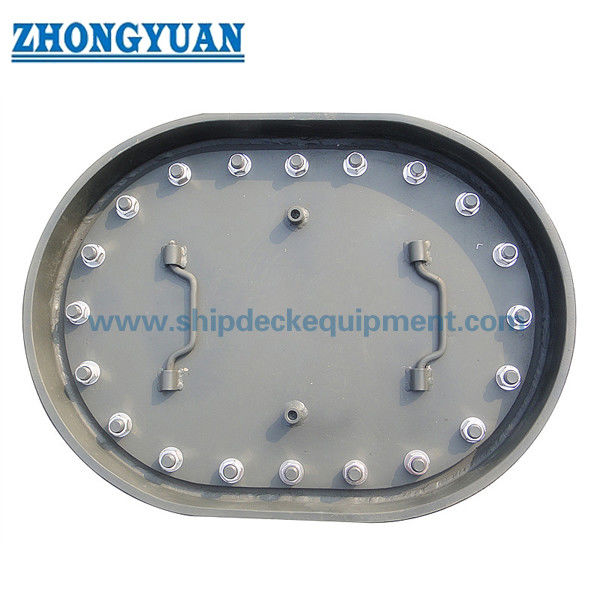

ISO 5894 Τύπος DO Πολλαπλές μπουλόνες Φύλαγμα με ενσωματωμένο επάνω κάλυμμα
Περιγραφή:
για τα πλοία είναι το είδος Α του καλυμμένου λακκούφου. Το σχήμα αυτού του καλυμμένου είναι μακρύ κύκλο. Αυτό είναι ένα είδος καλυμμένου με coaming. Μπορεί να ανυψωθεί. Ακολουθεί το πρότυπο του IS05892 και CB / T19-2001.Είναι φτιαγμένο από χάλυβα και μπορεί να χρησιμοποιηθεί σε διάφορα σκάφη.Εάν ενδιαφέρεστε για τα προϊόντα μας, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.
Βασική τεχνική προδιαγραφή:
- Πρότυπο: BS ISO 5894:2018/ GB 11628
- Τύπος: DO,
- Υλικό: Ελαφρύ χάλυβα, ανοξείδωτο χάλυβα,
- Συμπλήρωμα: Κατάλληλο για πετρέλαιο, θαλασσινό νερό και γλυκό νερό.
- Στρογγυλοί και νάτσες: M20, ανοξείδωτος χάλυβας, χάλκινος, χαλκός.
- Δοκιμή: Δοκιμή υδραυλικής πίεσης,
- Μέγεθος: ως πρότυπο ή προσαρμοσμένο, ως σχέδιο του πελάτη,
- Τύπος εφαρμογής: Αδιάβροχο, Αδιάβροχο σε λάδι,
- Επεξεργασία επιφάνειας: αμμοσκόπηση σε S2.5 + ένα στρώμα επωξικού εργοστασίου, γυαλισμένο, γαλβανισμένο, διαθέσιμη προσαρμοσμένη επεξεργασία επιφάνειας.
- Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Βασικές τεχνικές παραμέτρους:
| Ονομαστικό μέγεθος Ι1 × Β1 |
Ι2 | β2 | Ι3 | β3 | Ι4 | β4 | t | Συσκευές σύνδεσης Διάμετρος |
Συσκευές σύνδεσης Αριθμός |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800 × 600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
ΣΗΜΕΙΩΣΗ 1 το t αφορά το ελάχιστο πάχος, τα πάχους που δεν εμφανίζονται στον πίνακα μπορούν να σχεδιαστούν σύμφωνα με τον κατασκευαστή πρακτική |
|||||||||
| Κλειδί | ||||||
| 1 | Πλάκα ελαστικοποίησης | 4 | κάλυψη | 7 | Δαχτυλίδι πλάκας | 9 σήμανση |
| 2 | Σφραγίδα | 5 | ανώτατο κάλυμμα | 8 | Σφραγίδες ασφαλείας | 10 βρόγχοι ανύψωσης, 2 x M20 |
| 3 | χειριστή | 6 | χειριστή | |||
Το μέγεθος και οι λεπτομέρειες της συγκόλλησης πρέπει να πληρούν τα αναγνωρισμένα βιομηχανικά πρότυπα.
Οι διαστάσεις που δίνονται σε παρένθεση () μπορούν να ρυθμιστούν. Το πάνω μέρος του καλύμματος, συμπεριλαμβανομένου του καρφίτου, δεν πρέπει να προεξέχει από την επιφάνεια του λουσμού κατά την επιλογή μιας διαμέτρου που δίνεται σε παρένθεση.
ΣΗΜΕΙΩΣΗ 1'1 x b1 είναι ένα καθαρό άνοιγμα.
ΣΗΜΕΙΩΣΗ 2 Σφραγίδες άντλησης 2 x M20 μπορούν να επιλεγούν από τον χρήστη εάν είναι κατάλληλο.
Σχέδιο ISO 5894 Τύπου DO Πολλαπλών Bolts Manhole με ενσωματωμένο ανώτατο κάλυμμα Marine Outfit
