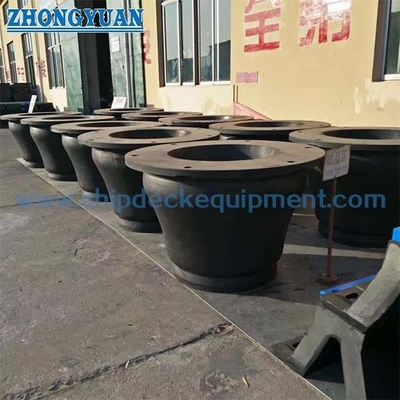

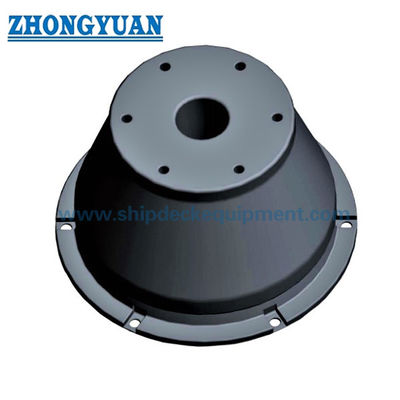

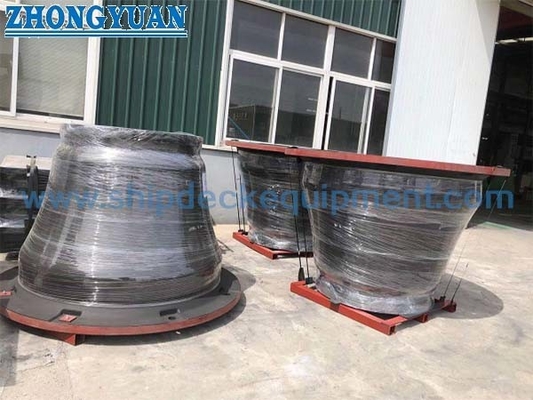

Λαστιχένια φτερά τύπου κώνου υψηλής απορρόφησης ενέργειας για λαστιχένια φτερά Quay Marine
Λεπτομέρειες:
Τόπος καταγωγής: | Κίνα |
Μάρκα: | Zhongyuan |
Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | As per quotation |
Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
Όροι πληρωμής: | TT, L/C, κ.λπ. |
Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
Λεπτομερής ενημέρωση |
|||
Πιστοποίηση: | CCS, BV, ABS and SGS | Κατάλληλος για: | Τερματικά που απαιτούν χαμηλή δύναμη αντίδρασης και υψηλή απορρόφηση ενέργειας |
---|---|---|---|
Χρησιμοποιημένος μέσα: | Τερματικοί σταθμοί μεγάλης κλίμακας, όπως τερματικοί σταθμοί πετρελαίου και τερματικοί σταθμοί εμπορ | ||
Υψηλό φως: | Λαστιχένια κιγκλιδώματα κώνων για τις βάρκες,SGS λαστιχένια κιγκλιδώματα κώνων,Λαστιχένια κιγκλιδώματα κώνων cOem |
Περιγραφή προϊόντων
Υψηλής ενέργειας λαστιχένια κιγκλιδώματα τύπων κώνων απορρόφησης για το θαλάσσιο λαστιχένιο κιγκλίδωμα αποβαθρών
Περιγραφή
Διαδικασία παραγωγής: Η πλήρης-αυτόματη θείωση σχηματοποίησης τυλίγματος ακέραια και κατεργασία της διαδικασίας αυλακιού του μηχανικού αυτοκινήτου αυτό είναι η πρώτη στην Κίνα και ο κόσμος που οδηγεί την πλήρως αυτόματη θείωση σχηματοποίησης τυλίγματος ακέραια και κατεργασία της τεχνολογίας επεξεργασίας αυλακιού με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, η οποία είναι κατάλληλη για τα κυλινδρικά (Κύπρος) λαστιχένια κιγκλιδώματα.
Αυτή η διαδικασία χρησιμοποιεί έναν εξωθητή κρύος-τροφών για να εξωθήσει αυτόματα το συντεθειμένο λάστιχο από την ταινία του απαραίτητου μεγέθους μέσω της άνεμος συσκευής εξώθησης, και η ταινία τυλίγεται αμοιβαία στον πυρήνα κυλίνδρων διαμόρφωσης. Μετά από να φθάσει στο μέγεθος διαδικασίας προϊόντων, το ύφασμα νερού είναι αυτόματα συνδεδεμένο και διατηρημένο σταθερή ατμοσφαιρική πίεση. Τέλος, εισάγει τη να βουλκανίσει δεξαμενή και τις θερμότητες και βουλκανίζει για να διαμορφώσει. Μετά από τη θείωση, το δικαίωμα αυλακιού είναι εγκατεστημένο και επεξεργασμένο με τη στροφή.
Αφότου εφαρμόζεται η διαδικασία, ένα κυλινδρικό λαστιχένιο κιγκλίδωμα μπορεί να διαμορφωθεί με συνεχώς να εξωθήσει την ταινία και αυτή μπρος-πίσω. Επειδή η άνεμος πίσσα είναι ομοιόμορφη, μια δομή δικτύων διαμορφώνεται μεταξύ των ανώτερων και χαμηλότερων στρωμάτων. Κατά τη διάρκεια της διαδικασίας τυλίγματος, ένας κύλινδρος συμπίεσης υψηλών κυλίνδρων χρησιμοποιώ για τη σύνδεση συμπίεσης στρώμα-από-στρώματος και την αφαίρεση αέρα, έτσι ώστε το κυλινδρικό λαστιχένιο κιγκλίδωμα δεν τυλίγεται αφότου ολοκληρώνεται το τύλιγμα. Η γενική δομή διαμορφώνεται πριν από τη θείωση, και υποβάλλεται έπειτα στην πίεση και την υψηλής θερμοκρασίας σχηματοποίηση θείωσης, η οποία βελτιώνει πολύ τις σωματικές ιδιότητες του προϊόντος. Επιπλέον, λόγω της ομοιομορφίας του μεγέθους της εξωθημένης ταινίας και της άνεμος πίσσας, οι διατομικές διαστάσεις του κυλινδρικού λαστιχένιου κιγκλιδώματος είναι συνεπείς, και η ακρίβεια των εγκατεστημένων αυλακιών αφότου η στροφή είναι υψηλή, και η ποιότητα εμφάνισης βελτιώνονται επίσης πολύ.
Φορμαρισμένη διαδικασία θείωσης: κατάλληλος για τα κιγκλιδώματα W-τύπων, τα κιγκλιδώματα δ-τύπων, τα κιγκλιδώματα μ-τύπων, κ.λπ.
Χαρακτηριστικά γνωρίσματα
1) Έχει τη δυνατότητα να αντισταθεί στην κάμψη και την κουρά
2) Έχει τη δυνατότητα να αντισταθεί στον τοπικό αντίκτυπο
3) Backplate και το γείσο του πιάτου αντι-scour δεν θα παραμορφωθούν κατά τη διάρκεια της διαδικασίας συμπίεσης.
4) Προσαρμοστείτε στο περιβάλλον, έχει την καλή αντίσταση διάβρωσης, και μπορεί να καλύψει τις διάφορες περιβαλλοντικές απαιτήσεις.
5) CCS, BV, ABS και SGS πιστοποίηση.
Πεδίο της εφαρμογής
1) Κατάλληλος για τα τερματικά που απαιτούν τη χαμηλή δύναμη αντίδρασης και την υψηλής ενέργειας απορρόφηση
2) Είναι ιδιαίτερα κατάλληλο για τις αποβάθρες που απαιτούν τη χαμηλή πίεση επιφάνειας στις δευτερεύουσες πλάκες της προσόρμισης των σκαφών
3) Χρησιμοποιημένος στα μεγάλης κλίμακας τερματικά όπως οι τερματικοί σταθμοί πετρελαίου και τα τερματικά εμπορευματοκιβωτίων, και την υπερπόντιες ανάπτυξη και την προσόρμιση
Κύριες τεχνικές προδιαγραφές:
Τύπος | Χ (χιλ.) | Δ λ (χιλ.) | D2 (χιλ.) | D3 (χιλ.) | D4 (χιλ.) | Τρύπες |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
Τύπος | Εκτροπή |
Ανώτερος RSS Υψηλός |
RH υψηλό Δύναμη αντίδρασης |
RO πρότυπα Δύναμη αντίδρασης |
RL χαμηλός Δύναμη αντίδρασης |
||||
Αντίδραση KN |
Ενέργεια Απορρόφηση KN |
Αντίδραση KN |
Ενέργεια Απορρόφηση KN |
Αντίδραση KN |
Ενέργεια Απορρόφηση KN |
Αντίδραση KN |
Ενέργεια Απορρόφηση KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | ) 029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72.5 | 1985 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | 1935 | 1814 | 1548 | 1413 | 1234 |
72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 1912 | 1804 |
72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | 1880 |
Καμπύλη απόδοσης
Ενσωματωμένα μέρη
Κύριες τεχνικές παράμετροι
Προδιαγραφές | ΜΠΟΥΛΟΝΙ | Πλυντήριο | Προ-χτίζω- ράβδος ποδιών καρυδιών Πίνακας ποδιών |
|||||||||||||||
Δ | Χ | J | S | Μ | Ν | ν | Π | Q | U | Β | Ρ | α | β | ε | Τ | Λ | Γ | |
Cone500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
Cone600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
Cone700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
Cone800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
Cone1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
Cone1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
Cone1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
Cone1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
Cone1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
Cone1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
Cone1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
Εξαρτήματα σύνδεσης επιφάνειας πιάτων και σιδήρου αντι-scour
Όνομα | ΜΠΟΥΛΟΝΙ | Καρύδι | Πλυντήριο | |||||||||
Δ | J | s | Χ | χ | α | ε | Δ | Γ | dl | δ | τ | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
Υλικό | Τα Q235 καυτός-γαλβανίζουν 1Cr13 (2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Τα Q23 5Hot-γαλβανίζουν |
Σε σχήμα υ δαχτυλίδι και αλυσίδα
Προδιαγραφή
Προδιαγραφές |
Κανονική σύνδεση dia. |
Σύνδεση τελών dia. |
Τέλος Δεσμός |
Άνοιξη dia πλαισίων. |
Σπείρα κουμπί |
Κόκκαλο σκυλιών dia. |
Μήκος |
Δαχτυλίδι του U dia. |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜 200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜 220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜 245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜 275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜 300 | F55 |
CHOO | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜 300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜 320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜 340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜 370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜 498 | F70 |
Υλικό | 15Mn (20Mn) Το Q 235 καυτός-γαλβανίζει 15Mn (20Mn) |
15Mn (20Mn) Το Q 235 καυτό γαλβανίζει 15Mn (20Mn) |
15Mn (20Mn) Q235 καυτός γαλβανίστε ή 15Mn (20Mn) |
Q235 καυτός γαλβανίστε |
Q235 καυτός γαλβανίστε |
Q235 καυτός γαλβανίστε |
Q235 χρώμα ή Τα Q235 καυτός-γαλβανίζουν |
