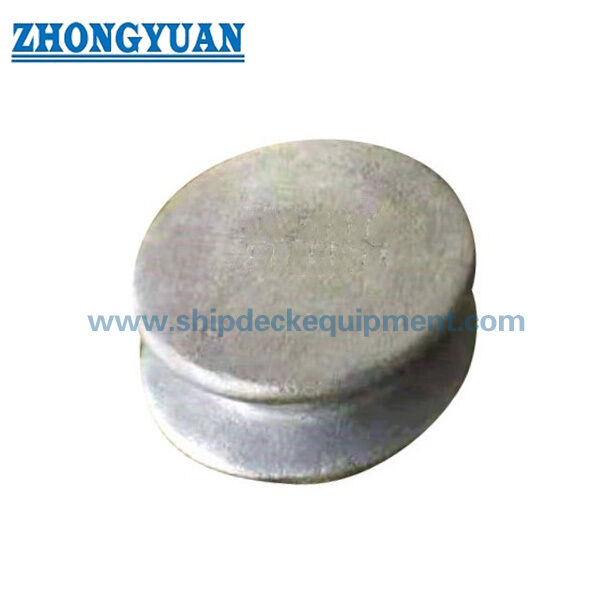

Πετώντας χάλυβας 6» 8» 10» ναυτιλιακός εξοπλισμός πρόσδεσης σκαφών υποστηριγμάτων ASTM A27-70-36 κουμπιών

Κουμπί από χυτοχάλυβα6", 8" και 10"Η ASTM A27-70-36 για εσωτερικές φορτηγίδες

Επισκόπηση του προϊόντος

Τα κουμπί 6", 8" και 10" από χυτοσίδηρο είναι ζυγισμένα στο κατάστρωμα εξαρτήματα που έχουν αναπτυχθεί για εσωτερικές φορτηγίδες, ρυμουλκούμενα σκάφη, εργασιακά σκάφη και άλλες ρυθμίσεις ποταμικών σκαφών σε βόρειο αμερικανικό στυλ.Σε αντίθεση με ένα συμβατικό ανοιχτό ή κλειστό τσιμπί που οδηγεί μια γραμμή μέσα από ένα άνοιγμα, ένα κουμπί για το χτύπημα χρησιμοποιείται κυρίως για να δέχεται και να διατηρεί το μάτι μιας γραμμής αγκυροβολίας ή καλωδίου κατά τη διάρκεια των εργασιών ρυμούλκησης, μετατόπισης και αγκυροβολίας φορτηγών.

Τα τρία μοντέλα χρησιμοποιούν χυτό χάλυβα ASTM A27/A27M βαθμίδας 70-36 και έχουν ονομαστικές ονομασίες μεγέθους 6", 8" και 10". Η επιλογή θα πρέπει να βασίζεται στη γεωμετρία της γραμμής ή του σύρματος, στην προβλεπόμενη βάση φόρτωσης,διάταξη του καταστρώματοςΟι διαστάσεις και τα βάρη που παρέχονται υποστηρίζουν την αρχική επιλογή και προσφορά,αλλά το τελικό σχέδιο παραγωγής και η αναθεώρηση της δομής του δοχείου θα πρέπει να διέπουν την εγκατάσταση.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Σιδηρού χάλυβα κουμπί ράβδου → ενσωμάτωση κατάστρωμα για τη διατήρηση του κόλπου μιας γραμμής ή καλωδίου κατά την κατασκευή και την αγκυροβόληση εσωτερικών φορτηγών.
• Πρωταρχική αγορά και τύπος σκάφους: εσωτερικές πλωτές οδούς της Βόρειας και Νότιας Αμερικής → συνήθως καθορίζονται για φορτηγά, εργασιακές λέμβους, ρυμουλκούμενα σκάφη και σκάφη ποταμικής υπηρεσίας.
• Ονομαστικό εύρος μεγεθών: 6", 8" και 10" → τρία κοινά μεγέθη υλικού καταστρώματος με κατά προσέγγιση βάρος από 38 έως 144 λίβρες.
• Υλικό: ASTM A27/A27M βαθμός 70-36 χυτοχάλυβα → θερμικά επεξεργασμένο και μηχανικά δοκιμασμένο χυτοχάλυβα άνθρακα βαθμού χύτευσης.
• Εγκατάσταση: συγκολλημένη στη δομή του καταστρώματος → διαδικασία συγκόλλησης, προετοιμασία ζώνης συγκόλλησης, ενίσχυση του καταστρώματος και κατεύθυνση φορτίου απαιτούν επιβεβαίωση για κάθε σκάφος.
• Διασύνδεση γραμμής: Κεφαλή κουμπιού και ενσωματωμένος λαιμός → διατηρεί γραμμή ή σύρμα χωρίς να περιγράφει το προϊόν ως στύλο ή σημείο ανύψωσης.
• Κατάσταση της επιφάνειας: Ετοιμασμένη για συγκόλληση εφοδιασμός με χύτευση/μη βάμψη ή καθορισμένη φινίρισμα με σφυρίχτρα και προετοιμασία → ακολουθία επικάλυψης θα πρέπει να συντονίζεται με τη συγκόλληση στο ναυπηγείο.
• Επιλογές επιθεώρησης: Πιστοποίηση υλικών, MT, RT, και συμφωνημένη δοκιμή ρύθμισης → διαθέσιμες σύμφωνα με το πεδίο εφαρμογής του έργου και τα κριτήρια αποδοχής.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε το απαιτούμενο μοντέλο κουμπιού: 6", 8" ή 10" και παράσχετε το σχέδιο διάταξης του σκάφους ή της καράβας.

Βήμα 2: Επιβεβαίωση του τύπου της γραμμής ή του καλωδίου, του μεγέθους του ματιού, της προβλεπόμενης κατασκευής ρυμούλκησης ή της χρήσης αγκυροβολής, της κατεύθυνσης του καλωδίου και της βάσης φόρτωσης σχεδιασμού του έργου.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης στο κατάστρωμα, την διαθέσιμη απόσταση γύρω από το κεφάλι του κουμπιού, το πάχος της πλάκας του κατάστρωμα, την ενίσχυση και τις λεπτομέρειες συγκόλλησης του ναυπηγείου.

Βήμα 4: Επιβεβαίωση του υλικού της κλάσης ASTM A27/A27M 70-36, του αρχείου θερμικής επεξεργασίας, του πιστοποιητικού υλικού και τυχόν απαιτήσεων επιθεώρησης κλάσης ή ιδιοκτήτη.

Βήμα 5: Επιβεβαιώστε το φινίρισμα: έτοιμο για συγκόλληση ως χύτευμα/μη βαμμένο, Sa 2.5 εκρήγνυνση συν epoxy shop primer, γαλβανισμένο φινίρισμα, γυαλισμένο ανοξείδωτο χάλυβα επιλογή ή σύστημα επικάλυψης έργου.

Βήμα 6: Παροχή της ποσότητας, του απαιτούμενου πιστοποιητικού και του πεδίου δοκιμής, του προορισμού παράδοσης, του απαιτούμενου χρόνου παράδοσης και του σχεδίου ή της φωτογραφίας αναφοράς, εάν υπάρχει.

Δομή

Σώμα κουμπιού από χάλυβα Ύψωμα κεφαλιού Ύψωμα λαιμού Στρογγυλή επιφάνεια επαφής Ύψωμα ζυγισμένης βάσης Ελεγχόμενη διεπαφή συγκόλλησης Ύψωμα ή επεξεργασία επιφάνειας

Πλεονεκτήματα της χύτευσης, της συγκόλλησης και της αγκυροβολίας

• Η γεωμετρία του κουμπιού είναι κατάλληλη για το μάτι μιας γραμμής ή καλωδίου, βοηθώντας να διατηρηθεί το μάτι καθισμένο κατά τη διάρκεια των εργασιών ρυμούλκησης και αγκυροβολίας φορτηγών.
• Οι στρογγυλεμένες επιφάνειες χύτευσης μπορούν να επωμίζονται και να εξομαλύνονται για να μειωθεί η οξεία τοπική επαφή με συνθετικό σχοινί, σχοινί ινών ή μάτια από σύρμα.
• Η σειρά των 6", 8" και 10" ταιριάζει με την κοινή αμερικανική πρακτική εξοπλισμού κατάστρωσης εσωτερικών φορτηγών και παρέχει μια πρακτική εξέλιξη μεγέθους για έργα αντικατάστασης ή νέας κατασκευής.
• Η κατηγορία ASTM A27/A27M 70-36 είναι θερμικά επεξεργασμένη και μηχανικά δοκιμασμένη χύτευση χάλυβα άνθρακα.ο αγοραστής και το ναυπηγείο θα πρέπει ακόμη να καθορίσουν μια κατάλληλη διαδικασία συγκόλλησης για τα πραγματικά υλικά χύτευσης και καταστρώματος.
• Εάν ορίζεται εργοστασιακή προετοιμασία ή γαλβάνωση, η προετοιμασία της ζώνης συγκόλλησης και η επισκευή της επικάλυψης θα πρέπει να συμφωνούνται πριν από την παραγωγή.
• Οι δοκιμές MT, RT και pull-load μπορούν να οργανωθούν όταν απαιτείται, αλλά η μέθοδος, το φορτίο δοκιμής, τα κριτήρια αποδοχής, η απαίτηση μαρτύρων και η διατύπωση του πιστοποιητικού πρέπει να συμφωνούνται στην παραγγελία.
• Η συγκολλημένη βάση μεταφέρει τις δυνάμεις υπηρεσίας στη δομή του πλοίου. Η τοπική ενίσχυση του καταστρώματος και το μέγεθος συγκόλλησης παραμένουν μέρος του δομικού σχεδιασμού του πλοίου ή του ναυπηγείου.

Προσαρμοσμένα χαρακτηριστικά

• Τύπος προϊόντος: Σιδηρού χάλυβα ράβδος κουμπιών → εφοδιασμός επιπέδου στήριξης με οπτική γραμμή για την κατασκευή και την αγκυροβόληση των φορτηγών.
• Ονομαστικά μεγέθη: 6" / 8" / 10" → επιλέξτε σύμφωνα με την γραμμή ή το σύρμα, τον χώρο του καταστρώματος και το εγκεκριμένο σχέδιο.
• Υλικό: ASTM A27/A27M βαθμός 70-36 → βαθμός χύτευσης χάλυβα άνθρακα με θερμική επεξεργασία και μηχανική δοκιμή.
• Τυπική εφαρμογή πλοίου: εσωτερική φορτηγίδα / ρυμουλκούμενο / εργασιακό σκάφος → ιδιαίτερα σχετική με τις αμερικανικές διατάξεις υλικού του πλαισίου ποταμού και φορτηγίου.
• Εγκατάσταση: Σύζευξη κατάστρωμα → διαδικασία συγκόλλησης, ενίσχυση κατάστρωσης και περιβαλλοντική ελευθέρωση που πρέπει να επιβεβαιώνονται από το σχέδιο του σκάφους.
• Επεξεργασία επιφάνειας: ως χύτευση, Sa 2.5 εκρηκτικό και επωξικό εργοστάσιο προετοιμασμένο, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → τελικό φινίρισμα εξαρτάται από τη σειρά συγκόλλησης και επικάλυψης.
• Επιθεώρηση: Πιστοποιητικό υλικού, MT, RT και δοκιμή αντίστοιχου φορτίου όπως καθορίζεται → δεν θεωρούνται ως τυποποιημένα παραδοτέα, εκτός εάν περιλαμβάνονται στην παραγγελία.
• Κατηγορία φορτίου: Επιβεβαιώνεται → δεν συνάγεται SWL, MBL, φορτίο δοκιμής ή επιτρεπόμενο φορτίο από το μέγεθος, την ποιότητα του υλικού ή το βάρος του προϊόντος.

Πώς Λειτουργεί

Line or wire eye is placed over the button head → The eye seats in the recessed throat → Rounded contact surfaces retain and guide the eye during tow make-up or mooring → Service forces pass through the welded base into the reinforced deck structure

Εφαρμογές

Ενδοχώρας φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φορτηγά φο

Πιστοποιητικά και πλεονεκτήματα

Τα έγγραφα έγκρισης ABS, τα πιστοποιητικά υλικών, τα πιστοποιητικά κατασκευαστών, οι εκθέσεις NDT και οι δοκιμές με μάρτυρες μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο εφαρμογής της παραγγελίας,και ισχύουσα διαδικασία έγκρισης κατηγορίαςΗ διαθεσιμότητα πιστοποιητικού πρέπει να επιβεβαιώνεται πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

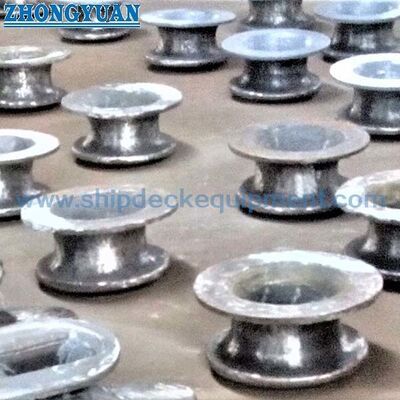

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς θα πρέπει να επιλέγεται το κουμπί 6", 8" ή 10";

Α1: Επιλέξτε το μοντέλο σύμφωνα με τις διαστάσεις της γραμμής ή του σύρματος, τη διάταξη της υπηρεσίας, τον χώρο στο κατάστρωμα, την κατεύθυνση του μολύβδου, το σχέδιο φορτίου του έργου και το εγκεκριμένο σχέδιο σκάφους.Το ονομαστικό μέγεθος από μόνο του δεν αποτελεί πλήρη βάση επιλογής φορτίου.

Ε2: Το ονομαστικό μέγεθος ή το βάρος του προϊόντος είναι το SWL;

Α2: Όχι. Οι ονομασίες 6", 8" και 10" περιγράφουν το μοντέλο και τη γεωμετρία του λαιμού, ενώ το βάρος που αναφέρεται είναι για μεταφορά και αναφορά φορτίου.και το φορτίο δοκιμής δεν πρέπει να συμπεραίνεται χωρίς εγκεκριμένη βάση φορτίου και διαρθρωτικό υπολογισμό.

Ε3: Πρέπει να βαφτεί η γωνία των κουμπιών πριν από τη συγκόλληση του καταστρώματος;

Α3: Το υλικό των αμερικανικών φορτηγών συχνά παρέχεται ως χύτευμα ή χωρίς βάψη στην διεπαφή συγκόλλησης για την υποστήριξη της συγκόλλησης στο ναυπηγείο.αλλά κάλυψη ζώνης συγκόλλησης, απομάκρυνση και επισκευή της επικάλυψης θα πρέπει να συμφωνηθεί με το ναυπηγείο.
