6", 8" & 10" Σφιγκτήρες Κουμπιών από Χυτοχάλυβα για Λάντζες & Σκάφη Εργασίας | ASTM A27 Βαθμός 70-36

6", 8" & 10" Χαλύβδινα Κουμπιά για Ποντοκόρακα & Σκάφη Εργασίας | ASTM A27 Βαθμός 70-36

Επισκόπηση Προϊόντος

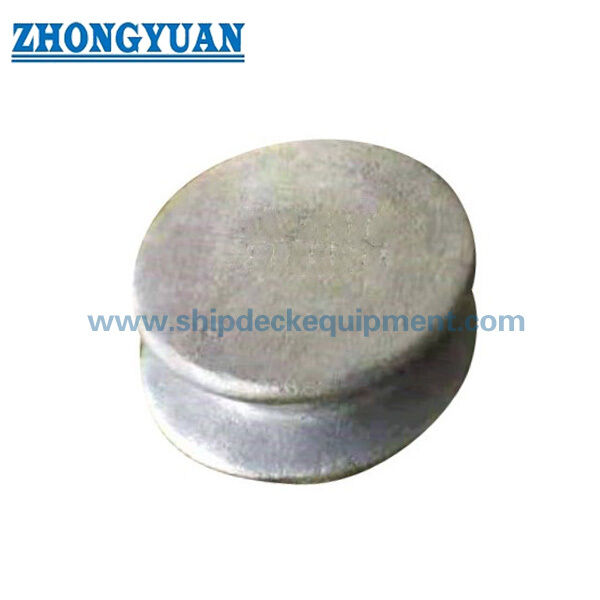

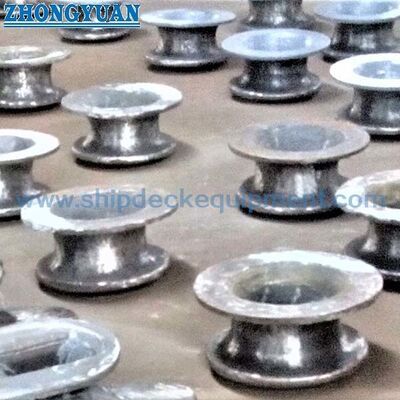

Τα χαλύβδινα κουμπιά 6", 8" και 10" είναι εξαρτήματα συγκράτησης γραμμής συγκολλημένα στο κατάστρωμα, σχεδιασμένα για ποντοκόρακες εσωτερικών υδάτων, ρυμουλκά, σκάφη εργασίας και άλλες διατάξεις πλοίων τύπου Βόρειας Αμερικής. Σε αντίθεση με ένα συμβατικό ανοιχτό ή κλειστό κουμπί που καθοδηγεί μια γραμμή μέσα από ένα άνοιγμα, ένα κουμπί χρησιμοποιείται κυρίως για να δέχεται και να συγκρατεί το μάτι μιας γραμμής πρόσδεσης ή σύρματος κατά τη διάρκεια εργασιών σύνδεσης, μετακίνησης και πρόσδεσης ποντοκόρακα.

Τα τρία μοντέλα χρησιμοποιούν χάλυβα ASTM A27/A27M Βαθμός 70-36 και έχουν ονομαστικές διαστάσεις 6", 8" και 10". Η επιλογή πρέπει να βασίζεται στη γεωμετρία της γραμμής ή του σύρματος, την προβλεπόμενη βάση φορτίου, τη διάταξη του καταστρώματος, τη διεπαφή συγκόλλησης και την τοπική ενίσχυση του καταστρώματος. Οι παρεχόμενες διαστάσεις και τα βάρη υποστηρίζουν την αρχική επιλογή και προσφορά, αλλά το τελικό σχέδιο παραγωγής και η δομική αναθεώρηση του σκάφους πρέπει να διέπουν την εγκατάσταση.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: Χαλύβδινο κουμπί → εξάρτημα καταστρώματος για συγκράτηση του ματιού μιας γραμμής ή σύρματος κατά τη διάρκεια σύνδεσης και πρόσδεσης ποντοκόρακα εσωτερικών υδάτων.
• Κύρια αγορά και τύπος σκάφους: Εσωτερικά ύδατα Βόρειας και Νότιας Αμερικής → συνήθως καθορίζεται για ποντοκόρακες, σκάφη εργασίας, ρυμουλκά και σκάφη ποτάμιας υπηρεσίας.
• Εύρος ονομαστικής διαμέτρου: 6", 8" και 10" → τρία κοινά μεγέθη εξαρτημάτων καταστρώματος με κατά προσέγγιση βάρη από 38 έως 144 λίβρες.
• Υλικό: Χάλυβας ASTM A27/A27M Βαθμός 70-36 → θερμικά επεξεργασμένος και μηχανικά ελεγμένος χυτός χάλυβας άνθρακα.
• Εγκατάσταση: Συγκολλημένο στη δομή του καταστρώματος → η διαδικασία συγκόλλησης, η προετοιμασία της ζώνης συγκόλλησης, η ενίσχυση του καταστρώματος και η κατεύθυνση του φορτίου απαιτούν επιβεβαίωση ανά σκάφος.
• Διεπαφή γραμμής: Κεφαλή κουμπιού και εσοχή λαιμού → συγκρατεί ένα μάτι γραμμής ή σύρματος χωρίς να περιγράφει το προϊόν ως βαλβίδα ή σημείο ανύψωσης.
• Επιφανειακή κατάσταση: Ως χυμένο/άβαφο έτοιμο για συγκόλληση ή καθορισμένο αμμοβολισμένο και ασταρωμένο φινίρισμα → η ακολουθία επίστρωσης πρέπει να συντονιστεί με τη συγκόλληση του ναυπηγείου.
• Επιλογές επιθεώρησης: Πιστοποίηση υλικού, MT, RT και συμφωνημένη δοκιμή εφελκυσμού → διαθέσιμα σύμφωνα με το πεδίο εφαρμογής του έργου και τα κριτήρια αποδοχής.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερωτήματος

Βήμα 1: Επιβεβαιώστε το απαιτούμενο μοντέλο κουμπιού: 6", 8" ή 10", και παρέχετε το σχέδιο διάταξης καταστρώματος του σκάφους ή του ποντοκόρακα.

Βήμα 2: Επιβεβαιώστε τον τύπο γραμμής ή σύρματος, το μέγεθος του ματιού, την προβλεπόμενη χρήση σύνδεσης ή πρόσδεσης, την κατεύθυνση καθοδήγησης και την προβλεπόμενη βάση φορτίου του έργου.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης στο κατάστρωμα, τον διαθέσιμο χώρο γύρω από την κεφαλή του κουμπιού, το πάχος της πλάκας καταστρώματος, την ενίσχυση και τη λεπτομέρεια συγκόλλησης του ναυπηγείου.

Βήμα 4: Επιβεβαιώστε το υλικό ASTM A27/A27M Βαθμός 70-36, το αρχείο θερμικής επεξεργασίας, το πιστοποιητικό υλικού και τυχόν απαιτήσεις επιθεώρησης από κλάση ή ιδιοκτήτη.

Βήμα 5: Επιβεβαιώστε το φινίρισμα: ως χυμένο/άβαφο έτοιμο για συγκόλληση, αμμοβολή Sa 2.5 συν εποξειδικό αστάρι εργαστηρίου, γαλβανισμένο φινίρισμα, γυαλισμένο ανοξείδωτο ατσάλι, ή σύστημα επίστρωσης έργου.

Βήμα 6: Παρέχετε ποσότητα, απαιτούμενο πεδίο πιστοποιητικού και δοκιμών, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και σχέδιο ή φωτογραφία αναφοράς, εάν είναι διαθέσιμη.

Δομή

Σώμα χαλύβδινου κουμπιού | Προεξέχουσα κεφαλή | Λαιμός συγκράτησης γραμμής | Στρογγυλεμένη επιφάνεια επαφής γραμμής | Βάση συγκολλημένη στο κατάστρωμα | Ελεγχόμενη διεπαφή συγκόλλησης | Ως χυμένο ή καθορισμένη επιφανειακή επεξεργασία

Πλεονεκτήματα Χύτευσης, Συγκόλλησης & Πρόσδεσης

• Η γεωμετρία του κουμπιού είναι κατάλληλη για το μάτι μιας γραμμής ή σύρματος, βοηθώντας στη διατήρηση του ματιού στη θέση του κατά τη διάρκεια εργασιών σύνδεσης και πρόσδεσης ποντοκόρακα.
• Οι στρογγυλεμένες χυτές επιφάνειες μπορούν να λειανθούν και να λειανθούν για να μειώσουν την αιχμηρή τοπική επαφή με μάτια συνθετικής γραμμής, σχοινιού από ίνες ή συρματόσχοινου.
• Η σειρά 6", 8" και 10" αντιστοιχεί στις κοινές πρακτικές εξαρτημάτων καταστρώματος ποντοκόρακα της Αμερικής και παρέχει μια πρακτική προοδευτική αύξηση μεγέθους για έργα αντικατάστασης ή νέων κατασκευών.
• Ο χάλυβας ASTM A27/A27M Βαθμός 70-36 είναι ένας θερμικά επεξεργασμένος και μηχανικά ελεγμένος χυτός χάλυβας άνθρακα. Ο αγοραστής και το ναυπηγείο πρέπει να καθορίσουν μια κατάλληλη διαδικασία συγκόλλησης για τον πραγματικό χυμένο και τα υλικά του καταστρώματος.
• Μια κατάσταση ως χυμένο ή άβαφο στη ζώνη συγκόλλησης μπορεί να απλοποιήσει τη συγκόλληση στο κατάστρωμα. Εάν καθορίζεται αστάρι εργαστηρίου ή γαλβάνισμα, η προετοιμασία της ζώνης συγκόλλησης και η επισκευή της επίστρωσης πρέπει να συμφωνηθούν πριν από την παραγωγή.
• Μπορούν να κανονιστούν δοκιμές MT, RT και εφελκυσμού όταν απαιτείται, αλλά η μέθοδος, το φορτίο δοκιμής, τα κριτήρια αποδοχής, η απαίτηση μάρτυρα και η διατύπωση του πιστοποιητικού πρέπει να συμφωνηθούν κατά την παραγγελία.
• Η συγκολλημένη βάση μεταφέρει τις δυνάμεις λειτουργίας στη δομή του σκάφους. Η τοπική ενίσχυση του καταστρώματος και το μέγεθος της συγκόλλησης παραμένουν μέρος του δομικού σχεδιασμού του σκάφους ή του ναυπηγείου.

Προσαρμοσμένα Χαρακτηριστικά

• Τύπος προϊόντος: Χαλύβδινο κουμπί → εξάρτημα καταστρώματος συγκράτησης ματιού γραμμής για σύνδεση και πρόσδεση ποντοκόρακα.
• Ονομαστικά Μεγέθη: 6" / 8" / 10" → επιλέξτε σύμφωνα με το μάτι της γραμμής ή του σύρματος, τον χώρο του καταστρώματος και το εγκεκριμένο σχέδιο.
• Υλικό: ASTM A27/A27M Βαθμός 70-36 → χυτός χάλυβας άνθρακα με θερμική επεξεργασία και μηχανικές δοκιμές.
• Τυπική Εφαρμογή Σκάφους: Ποντοκόρακας εσωτερικών υδάτων / ρυμουλκό / σκάφος εργασίας → ιδιαίτερα σχετικό με διατάξεις εξαρτημάτων καταστρώματος ποταμών και ποντοκόρακα της Αμερικής.
• Εγκατάσταση: Συγκολλημένο στο κατάστρωμα → η διαδικασία συγκόλλησης, η ενίσχυση του καταστρώματος και ο περιβάλλοντας χώρος πρέπει να επιβεβαιωθούν από τον σχεδιασμό του σκάφους.
• Επιφανειακή Επεξεργασία: Ως χυμένο, αμμοβολισμένο Sa 2.5 και ασταρωμένο με εποξειδικό αστάρι εργαστηρίου, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → το τελικό φινίρισμα εξαρτάται από την ακολουθία συγκόλλησης και επίστρωσης.
• Επιθεώρηση: Πιστοποιητικό υλικού, MT, RT και δοκιμή εφελκυσμού όπως καθορίζεται → δεν θεωρείται ως τυπική παράδοση εκτός εάν περιλαμβάνεται στην παραγγελία.
• Ονομαστική Φορτίου: Θα επιβεβαιωθεί → κανένα SWL, MBL, φορτίο δοκιμής ή επιτρεπόμενο φορτίο δεν συνάγεται από το μέγεθος, την κατηγορία υλικού ή το βάρος του προϊόντος.

Πώς Λειτουργεί

Το μάτι της γραμμής ή του σύρματος τοποθετείται πάνω από την κεφαλή του κουμπιού → Το μάτι κάθεται στον εσοχή λαιμό → Οι στρογγυλεμένες επιφάνειες επαφής συγκρατούν και καθοδηγούν το μάτι κατά τη διάρκεια της σύνδεσης ή της πρόσδεσης → Οι δυνάμεις λειτουργίας περνούν μέσω της συγκολλημένης βάσης στη ενισχυμένη δομή του καταστρώματος

Εφαρμογές

Ποντοκόρακες εσωτερικών υδάτων | Δεξαμενόπλοια | Ποντοκόρακες ξηρού φορτίου | Ρυμουλκά και σκάφη εργασίας | Διατάξεις σύνδεσης με ώθηση και ρυμούλκηση | Τερματικοί σταθμοί ποταμών | Έργα επισκευής και αντικατάστασης ποντοκόρακα | Σταθμοί πρόσδεσης καταστρώματος πλοίων

Πιστοποιήσεις & Πλεονεκτήματα

Τεκμηρίωση έγκρισης ABS, πιστοποιητικά υλικών, πιστοποιητικά κατασκευαστή, εκθέσεις NDT και μάρτυρες δοκιμών μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο παραγγελίας και την ισχύουσα διαδικασία έγκρισης κλάσης. Η διαθεσιμότητα πιστοποιητικών πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδιο & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Πώς πρέπει να επιλεγεί το κουμπί 6", 8" ή 10";

Α1: Επιλέξτε το μοντέλο σύμφωνα με τις διαστάσεις του ματιού της γραμμής ή του σύρματος, τη διάταξη λειτουργίας, τον χώρο του καταστρώματος, την κατεύθυνση καθοδήγησης, το προβλεπόμενο φορτίο του έργου και το εγκεκριμένο σχέδιο σκάφους. Το ονομαστικό μέγεθος από μόνο του δεν αποτελεί πλήρη βάση επιλογής φορτίου.

Ε2: Είναι το ονομαστικό μέγεθος ή το βάρος του προϊόντος το SWL;

Α2: Όχι. Οι ονομασίες 6", 8" και 10" περιγράφουν το μοντέλο και τη γεωμετρία του λαιμού, ενώ το αναγραφόμενο βάρος είναι για αναφορά χειρισμού και μεταφοράς. Το SWL, το MBL, το επιτρεπόμενο φορτίο και το φορτίο δοκιμής δεν πρέπει να συνάγονται χωρίς εγκεκριμένη βάση φορτίου και δομικό υπολογισμό.

Ε3: Πρέπει το κουμπί να βαφτεί πριν από τη συγκόλληση στο κατάστρωμα;

Α3: Τα εξαρτήματα καταστρώματος ποντοκόρακα της Αμερικής συχνά παραδίδονται ως χυμένα ή άβαφα στη διεπαφή συγκόλλησης για να υποστηρίξουν τη συγκόλληση του ναυπηγείου. Η αμμοβολή, το αστάρι εργαστηρίου, το γαλβάνισμα ή άλλες επιστρώσεις μπορούν να παραδοθούν, αλλά η κάλυψη της ζώνης συγκόλλησης, η αφαίρεση και η επισκευή της επίστρωσης πρέπει να συμφωνηθούν με το ναυπηγείο.
