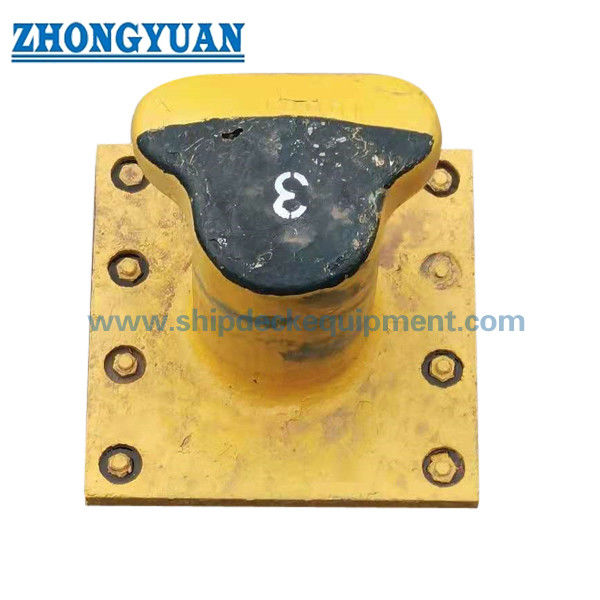

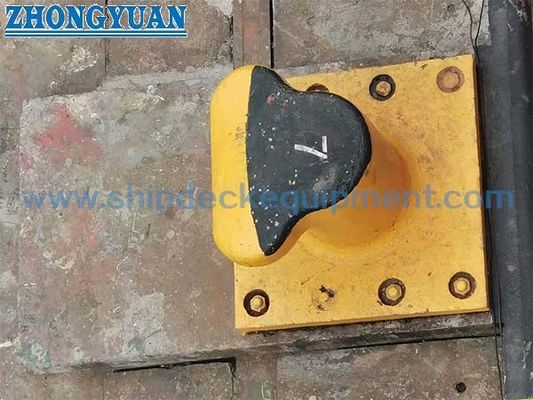

5100 τ SWL χυτοχάλυβα T-Head αγκυροβολητήρα για λιμάνια, αποβάθρες & jetties
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Χωρητικότητα Bollard: | 5 έως 100 τόνους | Ονομαστικό βάρος: | 70 έως 1670 κιλά |
|---|---|---|---|
| Υλικό: | χυτοσίδηρος, χυτοσίδηρος | Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, γυαλισμένο ανοξείδωτο χάλυβα, |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, κλπ. | ||
| Επισημαίνω: | Σιδηροδρομικό στύλο για αγκυρώσεις,Σιδερένιο στύλο τετραγωνικής βάσης |
||
Περιγραφή προϊόντων
5–100 t Κεφαλή Τ από χυτοχάλυβα για πρόσδεση | Για Λιμάνια, Προβλήτες & Ναυστάθμους
Επισκόπηση Προϊόντος
Οι πλωτήρες τύπου κεφαλής Τ είναι βαρέως τύπου εξαρτήματα πρόσδεσης σχεδιασμένα για λιμάνια, αποβάθρες και τερματικούς σταθμούς για την ασφαλή αγκύρωση σκαφών.
Κατασκευασμένη από χυτοχάλυβα ή όλκιμο σίδηρο, η δομή επαληθεύεται με ανάλυση πεπερασμένων στοιχείων (FEA) για να διασφαλιστεί αξιόπιστη απόδοση φόρτισης.
Ο σχεδιασμός κεφαλής Τ επιτρέπει πρόσδεση πολλαπλών κατευθύνσεων και αποτελεσματική κατανομή φορτίου, καθιστώντας την κατάλληλη για διάφορα μεγέθη σκαφών.
Σχεδιασμένο για μακροχρόνια θαλάσσια περιβάλλοντα με ανθεκτική προστασία από διάβρωση και σταθερή δομική απόδοση.
Γρήγορες Προδιαγραφές
Χωρητικότητα: 5–100 T → Ορίζει τη μέγιστη χωρητικότητα φόρτισης πρόσδεσης
Υλικό: Χυτοχάλυβας / όλκιμος σίδηρος → Οικονομική έναντι ανθεκτικής στη φθορά επιλογή
Σχεδιασμός: Κεφαλή Τ → Χειρισμός σχοινιών πολλαπλών κατευθύνσεων
Στερέωση: Βίδες αγκύρωσης (HDG) → Εξασφαλίζει ασφαλή εγκατάσταση
Επαλήθευση: FEA → Επιβεβαιώνει δομική αντοχή
Βάρος: 70–1670 kg → Υποδεικνύει μέγεθος δομής
Επιφάνεια: Sa2.5 + Αστάρι → Προστασία από διάβρωση
Εφαρμογή: Λιμάνι & Αποβάθρα → Χρήση πρόσδεσης βαρέως τύπου
Κύριες Τεχνικές Παράμετροι
| Τύπος | D | H | T | L | B | h1 | h2 | h3 | Βάρος (kg) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
Οδηγός Επιλογής
Βήμα 1 – Επιλογή Χωρητικότητας → 5–100T ανάλογα με το μέγεθος του σκάφους και τη δύναμη πρόσδεσης
Βήμα 2 – Επιβεβαίωση Υλικού → Χυτοχάλυβας (οικονομικός) ή όλκιμος σίδηρος (ανθεκτικός στη φθορά)
Βήμα 3 – Επιβεβαίωση Διάταξης Πρόσδεσης → Αριθμός και κατεύθυνση σχοινιών
Βήμα 4 – Επιβεβαίωση Θεμελίωσης → Στερέωση με βίδες αγκύρωσης με βίδες HDG
Βήμα 5 – Επιβεβαίωση Επεξεργασίας Επιφάνειας → Αστάρι ή προσαρμοσμένη επίστρωση
Βήμα 6 – Επιβεβαίωση Προτύπου & Πιστοποίησης → Επιθεώρηση από τρίτο μέρος
Δομή & Εξαρτήματα
Σώμα κεφαλής Τ | Ενισχυμένη βάση | Οπές βιδών αγκύρωσης | Χυτή δομή
Προσαρμοσμένα Χαρακτηριστικά
Χωρητικότητα: 5–100T → Δυνατότητα αντοχής πρόσδεσης
Υλικό: Χυτοχάλυβας / όλκιμος σίδηρος → Αντοχή έναντι ανθεκτικότητας
Σχεδιασμός: Κεφαλή Τ → Χειρισμός φορτίου πολλαπλών κατευθύνσεων
Στερέωση: Με βίδες → Σταθερή εγκατάσταση
Βίδες: Γαλβανισμένες εν θερμώ → Αντοχή στη διάβρωση
Επαλήθευση: FEA → Διασφάλιση δομικής ασφάλειας
Χύτευση: Ξύλινο καλούπι → Ελεγχόμενη ποιότητα χύτευσης
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Οδηγός Ερωτήσεων
Παρακαλούμε δώστε την απαιτούμενη χωρητικότητα (T), τον τύπο του σκάφους, τη διάταξη πρόσδεσης, την κατάσταση εγκατάστασης και την απαίτηση επίστρωσης.
Πώς Λειτουργεί
Τα σχοινιά πρόσδεσης τυλίγονται γύρω από την κεφαλή Τ, κατανέμοντας ομοιόμορφα τα φορτία και μεταφέροντας τις δυνάμεις στη θεμελίωση μέσω της βάσης και των βιδών αγκύρωσης.
Εφαρμογές
Λιμάνια | Αποβάθρες | Τερματικοί Σταθμοί | Υπαίθρια αγκυροβόλια
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή; Δοκιμασμένη αντοχή FEA, δυνατότητα πρόσδεσης πολλαπλών κατευθύνσεων, ανθεκτική χυτή δομή, οικονομική λύση.
Σχέδιο & Φωτογραφίες
Γενικό σχέδιο διάταξης | Φωτογραφίες προϊόντος
Παραγγελία
MOQ: 1 Μονάδα | Χρόνος Παράδοσης: 50-80 Ημέρες | Διαθέσιμη προσαρμογή
Συχνές Ερωτήσεις
Ε1: Πώς επιλέγεται η χωρητικότητα;
Α: Με βάση το μέγεθος του σκάφους και την απαιτούμενη μέγιστη δύναμη πρόσδεσης.
Ε2: Ποια είναι η διαφορά μεταξύ χυτοχάλυβα και όλκιμου σιδήρου;
Α: Ο χυτοχάλυβας είναι πιο οικονομικός, ενώ ο όλκιμος σίδηρος προσφέρει καλύτερη αντοχή στη φθορά και μεγαλύτερη διάρκεια ζωής.
Ε3: Πώς διασφαλίζεται η δομική αντοχή;
Α: Επαληθεύεται με ανάλυση πεπερασμένων στοιχείων και ελεγχόμενη διαδικασία χύτευσης.
