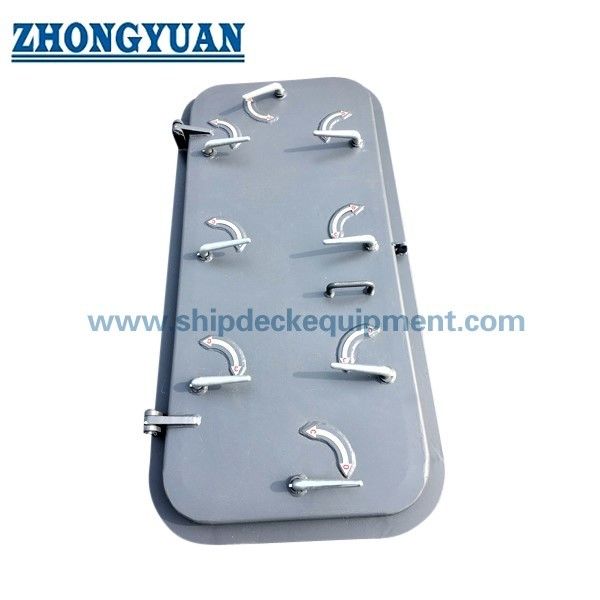

Θαλάσσιο χάλυβα Ανεμογενής μονόφυτη πόρτα με σκύλους λειτουργήσιμη από τις δύο πλευρές.

Χαλύβδινη Ναυτιλιακή Πόρτα Μονόφυλλη Ανθεκτική στις Καιρικές Συνθήκες με Μανταλάκια Λειτουργούντα και από τις Δύο Πλευρές | GB/T 3477 Τύπου Α

Επισκόπηση Προϊόντος

Η χαλύβδινη ναυτιλιακή πόρτα μονόφυλλη ανθεκτική στις καιρικές συνθήκες τύπου Α, GB/T 3477, προορίζεται για ανοίγματα πρόσβασης σε κλειστές υπερκατασκευές, θαλάμους καταστρώματος, διαδρόμους, χώρους προκυμάντων και παρόμοια όρια πάνω από το κατάστρωμα ελεύθερου ύψους. Το αρθρωτό φύλλο της πόρτας κλείνει σε συνεχή φλάντζα, ενώ πολλαπλά μανταλάκια ή συσκευές σύσφιξης συμπιέζουν τη φλάντζα γύρω από το πλαίσιο για να περιορίσουν την είσοδο νερού υπό έκθεση στις καιρικές συνθήκες.

«Μανταλάκια λειτουργούντα και από τις δύο πλευρές» σημαίνει ότι οι συσκευές κλεισίματος μπορούν να απελευθερωθούν και να ασφαλιστούν από οποιαδήποτε πλευρά του διαφράγματος. Δεν σημαίνει ότι το φύλλο της πόρτας ανοίγει προς δύο κατευθύνσεις. Η κατεύθυνση ανοίγματος, το ύψος του κατωφλίου, η θέση εγκατάστασης, η αντοχή του περιβάλλοντος διαφράγματος και η διάταξη ανοίγματος προς τα έξω πρέπει να ακολουθούν το σχέδιο του σκάφους, τις απαιτήσεις Γραμμής Φορτίου και την έγκριση κλάσης. Αυτή η σελίδα διατηρεί τη βάση μεγέθους τύπου Α GB/T 3477-2008 που παρέχεται από τον πελάτη· νέα έργα πρέπει να επιβεβαιώσουν εάν απαιτείται η τρέχουσα έκδοση GB/T 3477-2023.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: χαλύβδινη μονόφυλλη πόρτα ανθεκτική στις καιρικές συνθήκες με άρθρωση → παρέχει προστασία από τις καιρικές συνθήκες για εξωτερικά ανοίγματα πρόσβασης πάνω από το κατάστρωμα ελεύθερου ύψους· δεν είναι πόρτα αδιαπέραστης υποδιαίρεσης.
• Διάταξη κλεισίματος: πολλαπλά μανταλάκια λειτουργούντα και από τις δύο πλευρές → επιτρέπει τη συμπίεση της φλάντζας και το άνοιγμα ή την ασφάλιση της πόρτας από οποιαδήποτε πλευρά του διαφράγματος.
• Βάση προτύπου: τα δεδομένα πελάτη ακολουθούν το GB/T 3477-2008 Τύπου Α → αυτή η έκδοση έχει αποσυρθεί· το GB/T 3477-2023 είναι το τρέχον εθνικό πρότυπο για επιβεβαίωση νέων έργων.
• Σειρά καθαρού ανοίγματος: 1200 × 600 mm έως 1700 × 800 mm στον παρεχόμενο πίνακα → επιλέξτε σύμφωνα με την πρόσβαση, τη διέλευση εξοπλισμού, τον χώρο εγκατάστασης και την εγκεκριμένη διάταξη πλοίου.
• Επιλογές υλικού: ήπιος χάλυβας ναυπηγικής ή ανοξείδωτος χάλυβας → οι τελικές ποιότητες, τα αναλώσιμα συγκόλλησης, το υλικό φλάντζας, τα συνδετικά στοιχεία και οι λεπτομέρειες απομόνωσης από τη διάβρωση είναι ειδικές για το έργο.
• Περίγραμμα πόρτας: οι παραλλαγές AF / AY αναφέρονται στον παρεχόμενο πίνακα → η διαμόρφωση γωνίας, η λεπτομέρεια R80 και η κοπή του διαφράγματος πρέπει να ταιριάζουν με το επιλεγμένο σχέδιο.
• Επιθεώρηση: επιθεώρηση διαστάσεων, έλεγχος επαφής φλάντζας, έλεγχος λειτουργίας, δοκιμή με κιμωλία και δοκιμή με νερό υπό πίεση μπορούν να κανονιστούν σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης και τις απαιτήσεις κλάσης.
• Προαιρετική ασφάλεια: μπορεί να συζητηθεί συσκευή αντιπειρατικής προστασίας ή εσωτερικής ασφάλισης → δεν πρέπει να έρχεται σε σύγκρουση με απαιτήσεις διαφυγής, πυρασφάλειας, λειτουργίας ή κλάσης.

Κύριες Τεχνικές Παράμετροι

Οδηγός Επιλογής & Ερώτησης

Βήμα 1: Επιβεβαιώστε το συμβατικό πρότυπο και την ονομασία: παλαιό GB/T 3477-2008 Τύπου Α, τρέχον GB/T 3477-2023, περίγραμμα AF ή AY, καθαρό άνοιγμα Υ × Π, πλευρά άρθρωσης και κατεύθυνση ανοίγματος.

Βήμα 2: Παρέχετε τον τύπο του σκάφους, το μήκος του πλοίου, το όριο εγκατάστασης, το επίπεδο καταστρώματος, τη θέση Γραμμής Φορτίου, το ύψος κατωφλίου ή μαρσπιέ, το πάχος του περιβάλλοντος διαφράγματος και την διαθέσιμη ενίσχυση.

Βήμα 3: Επιβεβαιώστε το πάχος της πλάκας φύλλου πόρτας, τον πίνακα ενισχύσεων, το προφίλ πλαισίου, τον αριθμό και τη θέση των μανταλακίων, τη διάταξη άρθρωσης, την τομή της φλάντζας και εάν η πόρτα πρέπει κανονικά να ανοίγει προς τα έξω.

Βήμα 4: Επιβεβαιώστε το υλικό και την προστασία από τη διάβρωση: χάλυβας ναυπηγικής ή ανοξείδωτος χάλυβας, σύστημα επίστρωσης, γαλβανισμός εν θερμώ εάν απαιτείται, συνδετικά στοιχεία από ανοξείδωτο χάλυβα, υλικό φλάντζας και λεπτομέρειες γαλβανικής απομόνωσης.

Βήμα 5: Επιβεβαιώστε τις προαιρετικές λειτουργίες: αντιπειρατική ασφάλιση, εσωτερική ασφάλιση, παροχή λουκέτου, συσκευή συγκράτησης ανοιχτής, πλάκα πρόσκρουσης, οπτικό πάνελ, πυραντοχή, μόνωση ή διεπαφή ελέγχου πρόσβασης. Κάθε επιλογή υπόκειται σε έγκριση έργου.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής επιθεώρησης και τεκμηρίωσης: δοκιμή με κιμωλία, δοκιμή με νερό υπό πίεση, δοκιμή λειτουργίας, πιστοποιητικά υλικών, πιστοποιητικό κατασκευαστή, μαρτυρία κλάσης, ποσότητα, προορισμός και απαιτούμενος χρόνος παράδοσης.

Δομή

Συγκολλητό χαλύβδινο πλαίσιο πόρτας | Μονόφυλλο χαλύβδινο φύλλο με άρθρωση | Συνεχής φλάντζα ανθεκτική στις καιρικές συνθήκες | Πολλαπλά μανταλάκια / συσκευές σύσφιξης | Χειρολαβές λειτουργίας και από τις δύο πλευρές | Αρθρώσεις και πείροι | Ενισχύσεις πόρτας | Διάταξη συγκράτησης ανοιχτής | Προαιρετική κλειδαριά αντιπειρατικής προστασίας | Επίστρωση ή φινίρισμα από ανοξείδωτο χάλυβα

Πλεονεκτήματα Αντοχής στις Καιρικές Συνθήκες, Εγκατάστασης & Ποιότητας

• Τα πολλαπλά μανταλάκια κατανέμουν τη συμπίεση γύρω από την περίμετρο της πόρτας, βοηθώντας τη φλάντζα να διατηρεί συνεχή επαφή με το πλαίσιο όταν η πόρτα είναι σωστά ρυθμισμένη και ασφαλισμένη.
• Η λειτουργία και από τις δύο πλευρές επιτρέπει στο προσωπικό να απελευθερώσει ή να ασφαλίσει τις συσκευές κλεισίματος από οποιαδήποτε πλευρά του διαφράγματος χωρίς να περιγράφεται η πόρτα ως διπλής ενέργειας ή διπλής αιώρησης.
• Το πλαίσιο της πόρτας, η πλάκα του φύλλου και οι ενισχύσεις επιλέγονται ως ένα δομικό συγκρότημα. Το τελικό πάχος και η ενίσχυση εξαρτώνται από το μέγεθος της πόρτας, το μήκος του πλοίου, τη θέση έκθεσης και το εγκεκριμένο πρότυπο ή σχέδιο κλάσης.
• Το άνοιγμα εγκατάστασης και το περιβάλλον διάφραγμα απαιτούν έλεγχο διαστάσεων πριν από τη συγκόλληση. Η παραμόρφωση του πλαισίου κατά τη συγκόλληση μπορεί να μειώσει την επαφή της φλάντζας και να δυσκολέψει τη ρύθμιση των μανταλακίων.
• Αντικαταστάσιμη φλάντζα, ρυθμιζόμενες συσκευές κλεισίματος, επισκευάσιμες αρθρώσεις και προσβάσιμα σημεία λίπανσης υποστηρίζουν την επιθεώρηση και τη συντήρηση καθ' όλη τη διάρκεια ζωής του σκάφους, σύμφωνα με την επιλεγμένη σχεδίαση.
• Για πόρτες από ήπιο χάλυβα, η αμμοβολή, η αστάρι εργαστηρίου και η τελική επίστρωση του σκάφους πρέπει να συντονίζονται με τις προδιαγραφές βαφής του ναυπηγείου. Οι πόρτες από ανοξείδωτο χάλυβα απαιτούν επιβεβαίωση ποιότητας, φινιρίσματος επιφάνειας, επεξεργασίας συγκόλλησης και απομόνωσης ετερογενών μετάλλων.
• Ο ποιοτικός έλεγχος μπορεί να περιλαμβάνει ιχνηλασιμότητα υλικών, έλεγχο διαδικασίας συγκόλλησης, επιθεώρηση διαστάσεων, ελέγχους επιπεδότητας και διαγωνίων, εμπλοκή μανταλακίων, λειτουργία αρθρώσεων, επαλήθευση επαφής φλάντζας, δοκιμή με νερό υπό πίεση, επιθεώρηση επίστρωσης και μαρτυρία κλάσης σύμφωνα με το συμφωνημένο σχέδιο επιθεώρησης.

Προσαρμοσμένα Χαρακτηριστικά

• Κατηγορία Προϊόντος: Ναυτιλιακή πόρτα ανθεκτική στις καιρικές συνθήκες → για εξωτερικά όρια πρόσβασης πάνω από το κατάστρωμα ελεύθερου ύψους· όχι για υπηρεσία αδιαπέραστης υποδιαίρεσης εκτός εάν έχει σχεδιαστεί και εγκριθεί ξεχωριστά.
• Τύπος Φύλλου: Μονόφυλλο, με άρθρωση → το φύλλο ανοίγει σε μία εγκεκριμένη κατεύθυνση και κανονικά διατάσσεται να ανοίγει προς τα έξω, εκτός εάν έχει γίνει αποδεκτό διαφορετικά.
• Μέθοδος Κλεισίματος: Πολλαπλά μανταλάκια λειτουργούντα και από τις δύο πλευρές → παρέχει κατανεμημένη συμπίεση φλάντζας και πρόσβαση στους ελέγχους κλεισίματος από οποιαδήποτε πλευρά.
• Παλαιό Πρότυπο: GB/T 3477-2008 Τύπου Α → χρήση όταν απαιτείται για υπάρχον σκάφος, έργο αντικατάστασης ή συμβατικό σχέδιο βασισμένο στην παλαιότερη έκδοση.
• Τρέχον Πρότυπο: GB/T 3477-2023 → επιβεβαιώστε για νέα έργα επειδή η έκδοση του 2008 έχει αποσυρθεί επίσημα.
• Εύρος Ανοίγματος: 1200 × 600 έως 1700 × 800 mm στα παρεχόμενα δεδομένα → επιλέξτε σύμφωνα με την καθαρή διέλευση, την πρόσβαση εξοπλισμού, τη διάταξη του σκάφους και το εγκεκριμένο σχέδιο.
• Υλικό: Ήπιος χάλυβας ή ανοξείδωτος χάλυβας → οι τελικές ποιότητες και οι απαιτήσεις συγκόλλησης πρέπει να επιβεβαιωθούν· η αντικατάσταση με ανοξείδωτο χάλυβα δεν είναι απλή αντικατάσταση υλικού.
• Δοκιμές: Δοκιμή με κιμωλία / δοκιμή με νερό υπό πίεση / δοκιμή λειτουργίας → η μέθοδος δοκιμής, η πίεση, η απόσταση, το ακροφύσιο, τα κριτήρια αποδοχής και η μαρτυρία ακολουθούν το εγκεκριμένο σχέδιο επιθεώρησης.
• Επιλογή Ασφάλειας: Συσκευή αντιπειρατικής ασφάλισης → διαθέσιμη μόνο όταν είναι συμβατή με τις διαδικασίες έκτακτης διαφυγής, πυροπροστασίας και λειτουργίας του σκάφους.
• Πυραντοχή: Θα επιβεβαιωθεί → η κατασκευή ανθεκτική στις καιρικές συνθήκες δεν παρέχει αυτόματα πυραντοχή κλάσης Α ή Β.

Πώς Λειτουργεί

Κλείστε το αρθρωτό φύλλο πάνω στο πλαίσιο → Εμπλέξτε τα μανταλάκια από οποιαδήποτε πλευρά → Τα μανταλάκια συμπιέζουν τη συνεχή φλάντζα γύρω από την περίμετρο → Η φλάντζα και το πλαίσιο περιορίζουν την εισροή νερού από τις καιρικές συνθήκες → Απελευθερώστε τα μανταλάκια και ανοίξτε το φύλλο στην εγκεκριμένη κατεύθυνση

Εφαρμογές

Κλειστές υπερκατασκευές | Θάλαμοι καταστρώματος | Διάδρομοι | Πρόσβαση προκυμάντων | Εξωτερική πρόσβαση σε χώρους διαμονής | Πρόσβαση σε μηχανοστάσιο πάνω από το κατάστρωμα ελεύθερου ύψους | Ανοίγματα διαφραγμάτων εκτεθειμένα στις καιρικές συνθήκες | Έργα νέων κατασκευών και αντικαταστάσεων

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και μαρτυρία επιθεώρησης μπορούν να κανονιστούν σύμφωνα με το συμβατικό πρότυπο, την εταιρεία ταξινόμησης, τις απαιτήσεις σημαίας, το εγκεκριμένο σχέδιο, την ιχνηλασιμότητα υλικών και το συμφωνημένο σχέδιο επιθεώρησης. Τα πιστοποιητικά δεν περιλαμβάνονται αυτόματα με κάθε προμήθεια.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Όπου απαιτείται πυραντοχή, αδιαπερατότητα, έγκριση τύπου ή κανονιστική πιστοποίηση, η ακριβής διαμόρφωση του προϊόντος και το πεδίο εφαρμογής της έγκρισης πρέπει να επιβεβαιωθούν ξεχωριστά πριν από την προσφορά.

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ μιας πόρτας ανθεκτικής στις καιρικές συνθήκες και μιας αδιαπέραστης πόρτας;

Α1: Μια πόρτα ανθεκτική στις καιρικές συνθήκες προορίζεται να αποτρέψει τη διείσδυση νερού στο πλοίο υπό έκθεση στις καιρικές συνθήκες όταν είναι σωστά κλεισμένη. Δεν είναι αυτόματα σχεδιασμένη να αντέχει σε συνεχή υδροστατική πίεση ή να λειτουργεί ως αδιαπέραστη πόρτα υποδιαίρεσης. Η απαιτούμενη λειτουργία ορίου πρέπει να επιβεβαιωθεί από το σχέδιο του σκάφους και τους κανόνες κλάσης.

Ε2: Σημαίνει η φράση «μανταλάκια λειτουργούντα και από τις δύο πλευρές» ότι η πόρτα ανοίγει προς δύο κατευθύνσεις;

Α2: Όχι. Σημαίνει ότι τα μανταλάκια ή οι συσκευές σύσφιξης μπορούν να λειτουργήσουν από οποιαδήποτε πλευρά του διαφράγματος. Το αρθρωτό φύλλο εξακολουθεί να ανοίγει σε μία εγκεκριμένη κατεύθυνση, κανονικά προς τα έξω για πόρτες Γραμμής Φορτίου εκτεθειμένες στις καιρικές συνθήκες, εκτός εάν γίνει αποδεκτή άλλη διάταξη.

Ε3: Πρέπει ένα νέο έργο να καθορίσει το GB/T 3477-2008 ή το GB/T 3477-2023;

Α3: Το GB/T 3477-2008 μπορεί να παραμείνει σχετικό για πόρτες αντικατάστασης ή υπάρχοντα σχέδια, αλλά έχει αποσυρθεί επίσημα. Το GB/T 3477-2023 είναι η τρέχουσα έκδοση. Το ναυπηγείο, ο σχεδιαστής, ο ιδιοκτήτης, η εταιρεία ταξινόμησης και οι απαιτήσεις σημαίας πρέπει να επιβεβαιώσουν τη συμβατική έκδοση πριν από την παραγωγή.
