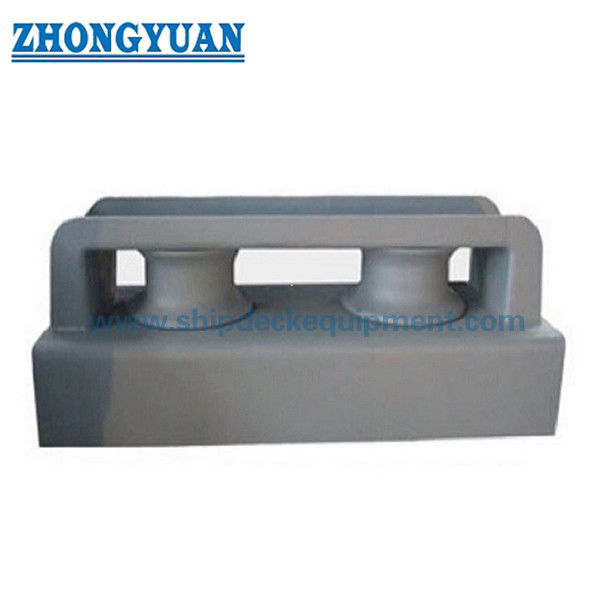

Το JIS F 2014 έντυπο BF BS κλειστού τύπου αγκυροβολητήρα με δύο κυλίνδρους είναι σχεδιασμένο για να αλλάζει και να καθοδηγεί την κατεύθυνση των σχοινιών αγκυρώσεως στις πλευρές του πλοίου και στις περιοχές αγκυρώσεως του καταστρώματος.Το κλειστό πλαίσιο συμβάλλει στον έλεγχο της διαδρομής του σχοινιού και μειώνει τον κίνδυνο να πηδήξει το σχοινί κατά τη διάρκεια της λειτουργίας αγκυροβολίας, ενώ οι δύο ρόλοι παρέχουν ομαλή καθοδήγηση σχοινιών και συμβάλλουν στη μείωση της φθοράς σε σχοινιά σύρματος, σχοινιά Μανίλα και σχοινιά νάιλον.

Η παρούσα σελίδα επικεντρώνεται στη διαμόρφωση κλειστού τύπου δύο κυλίνδρων.Διαφέρει από τις ανοιχτές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικές σιδηροδρομικέςΤο προϊόν μπορεί να προμηθευτεί σύμφωνα με το JIS F 2014-1987, με διάμετρο κυλίνδρων από 150 mm έως 450 mm και προσαρμοσμένες επιλογές επεξεργασίας υλικού ή επιφάνειας σύμφωνα με τις απαιτήσεις του έργου.

Γρήγορες προδιαγραφές

• Τεχνικό Πρότυπο: JIS F 2014-1987 → χρησιμοποιείται ως αναφορά παραγωγής και διαστάσεων για το συγκεκριμένο ιαπωνικό πρότυπο ναυτιλιακής οδού.
• Τύπος: BF & BS κλειστού τύπου → κλειστού πλαισίου σχεδιασμού για ελεγχόμενη καθοδήγηση σχοινιών αγκυροβολίας.
• Διάμετρος κυλίνδρου: 150×450 mm → επιλέγεται ανάλογα με το μέγεθος του σχοινιού, τη διαδρομή του σχοινιού και τη διάταξη αγκυρώσεως του πλοίου.
• Ποσότητα κυλίνδρων: 2 κυλίνδροι → κατάλληλοι για τη μεταβολή κατεύθυνσης και καθοδήγηση σχοινιών συμπαγούς κλειστού τύπου.
• Πεδίο βάρους κυλίνδρων: 21,2 ̇ 230 kg → πεδίο βάρους αναφοράς που παρέχεται για την παρούσα σειρά προϊόντων.
• Εφαρμόσιμα σχοινιά: σχοινί από σύρμα, σχοινί της Μανίλα και σχοινί από νάιλον → επιλέγονται σύμφωνα με την πρακτική αγκυροβολίας των πλοίων και τις προδιαγραφές σχοινιών.
• Υλικά: ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χύτευσης χάλυβα ή οπτικοποιημένου χάλυβα → επιλέγονται ανάλογα με την αντοχή, τη διάβρωση και τις απαιτήσεις του σχεδίου.
• Επεξεργασία επιφάνειας: Αμμοβόληση σε Sa2,5 + ένα στρώμα πρώτης ύλης από επωξικό εργοστάσιο, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη επεξεργασία → επιλέγεται σύμφωνα με τις απαιτήσεις προστασίας από τη διάβρωση των θαλάσσιων πλωμάτων.
• Προσαρμογή: Διαθέσιμο → υλικό, επικάλυψη και λεπτομέρειες ειδικές για το έργο μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια και τις απαιτήσεις της τάξης.

Βασικές τεχνικές παραμέτρους

Στον ακόλουθο πίνακα χρησιμοποιούνται τα διαμετρικά δεδομένα που παρέχονται για το JIS F 2014, έντυπο BF BS κλειστού τύπου διτροχιοφόρου πλοίου.

Ονομαστική ημέρα.	D (mm)	Διάταξη	Ε (μμ)	Ι2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1Κλειστό τύπου χυτοσίδηρο ρουλεμίδας - Βασικές διαστάσεις ιστοσελίδας

Κλειστό τύπου κατασκευασμένο από χαλύβδινη πλάκα τροχόσπιτο - Βασικές διαστάσεις ιστοσελίδας

Οδηγός επιλογής

Βήμα 1: Επιβεβαίωση του τύπου fairlead = BF & BS κλειστού τύπου → επιλέξτε αυτό το προϊόν όταν το σχοινί αγκυροβολίας χρειάζεται ελεγχόμενη κλειστή διαδρομή σχοινίς αντί για ανοιχτό οδηγό κυλίνδρων.

Βήμα 2: Επιβεβαιώστε τη διάμετρο του κυλίνδρου = 150×450 mm → να ταιριάζει η ονομαστική διάμετρος με το μέγεθος του σχοινιού, τη διαδρομή κάμψης του σχοινιού και τη διάταξη αγκυροβολίας στην πλευρά του πλοίου.

Βήμα 3: Επιβεβαιώστε τον αριθμό των κυλίνδρων = 2 κυλίνδρους → κατάλληλο για συμπαγή αλλαγή κατεύθυνσης και καθοδήγηση σχοινιών όπου δεν απαιτείται διάταξη τριών κυλίνδρων.

Βήμα 4: Επιβεβαίωση τύπου σχοινιού = σχοινί από σύρμα, σχοινί της Μανίλα ή σχοινί από νάιλον → διαφορετικά υλικά σχοινιού ενδέχεται να απαιτούν διαφορετική τελική επιφάνεια και ποιότητα επαφής των κυλίνδρων.

Βήμα 5: Επιβεβαιώστε το υλικό = ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτου χάλυβα, χυτοσίδηρου ή οζώδους χάλυβα → επιλέξτε ανάλογα με τις προδιαγραφές του έργου, το περιβάλλον διάβρωσης και τις απαιτήσεις της κλάσης.

Βήμα 6: Επιβεβαίωση της επικάλυψης = Sa2.5 + επικάλυψη από επωξικό εργοστάσιο, γαλβανισμένη, γυαλισμένη ή προσαρμοσμένη → επιλογή της επεξεργασίας της επιφάνειας σύμφωνα με το σύστημα βαφής του ναυπηγείου και τις συνθήκες έκθεσης στη θάλασσα.

Βήμα 7: Επιβεβαίωση της απαίτησης πιστοποίησης = πιστοποιητικό κατηγορίας έργου ή πιστοποιητικό δοκιμής κατασκευαστή → ενημέρωση του απαιτούμενου οργανισμού ταξινόμησης πριν από την προσφορά και την παραγωγή.

Δομή

Κλειστό πλαίσιο. Δύο κυλίνδρους οδηγών. Κουρδιστήρα κυλίνδρου. Πλευρική δομή στήριξης.

Πλεονεκτήματα σχεδιασμού και ποιότητας

• Η δομή κλειστού τύπου βοηθά να διατηρηθεί το σχοινί αγκυροβολίας εντός της διαδρομής καθοδήγησης κατά τη διάρκεια της λειτουργίας.
• Η διαμόρφωση δύο κυλίνδρων παρέχει ομαλή αλλαγή κατεύθυνσης σχοινιού με μια συμπαγή διάταξη.
• Οι ομαλές επιφάνειες επαφής των κυλίνδρων και του πλαισίου συμβάλλουν στη μείωση της φθοράς του σχοινιού κατά τη διάρκεια της λειτουργίας αγκυροβολίας.
• Οι επιλογές υλικών υποστηρίζουν διαφορετικές απαιτήσεις του έργου, συμπεριλαμβανομένου του ήπιου χάλυβα, του χάλυβα C-Mn, του ανοξείδωτου χάλυβα, του χυτικού χάλυβα και του οζώδους χάλυβα.
• Οι επιλογές επεξεργασίας επιφάνειας μπορούν να ταιριάζουν με τις απαιτήσεις επικάλυψης ναυπηγείων και τις ανάγκες προστασίας από τη διάβρωση των πλοίων.
• Η κατασκευή μπορεί να οργανωθεί σύμφωνα με το JIS F 2014-1987 και τις απαιτήσεις σχεδίου σχεδίου.

Προσαρμοσμένα χαρακτηριστικά

• Τεχνικό Πρότυπο: JIS F 2014-1987 → επιβεβαιώνει το πρότυπο αναφοράς παραγωγής και διαστάσεων.
• Τύπος προϊόντος: BF & BS κλειστός τύπος → προσδιορίζει την κλειστή διαμόρφωση του πλαισίου για ελεγχόμενη καθοδήγηση σχοινιών.
• Διάμετρος κυλίνδρου: 150×450 mm → βασική παράμετρος επιλογής για την αντιστοίχιση της διαδρομής σχοινιού και της διάταξης αγκυροβολίας.
• Ποσότητα κυλίνδρων: 2 κυλίνδροι → καθορίζει τη διάταξη οδηγού σχοινιού και διαφοροποιεί αυτό το μοντέλο από τους τύπους τριών κυλίνδρων.
• Υλικό: Ελαφρύ χάλυβα / χάλυβα C-Mn / ανοξείδωτο χάλυβα / χυτοχάλυβα / οπτικό χάλυβα → επιλέγεται σύμφωνα με τις προδιαγραφές του έργου και τις απαιτήσεις διάβρωσης.
• Επιφανειακή επεξεργασία: Sa2.5 + epoxy shop primer / galvanized / polished / customized → επιλέγεται σύμφωνα με το θαλάσσιο περιβάλλον και το σύστημα επίστρωσης.
• Εφαρμόσιμο σχοινί: Σχοινί σύρματος / σχοινί Μανίλα / σχοινί νάιλον → επιβεβαιώνει τη συμβατότητα σχοινίου πριν από την προσφορά.
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών → επιβεβαιώστε το απαιτούμενο πιστοποιητικό πριν από την παραγγελία.

Οδηγός έρευνας

• Απαιτούμενη ονομαστική διάμετρος ή διάμετρος κυλίνδρου, όπως 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm ή 450 mm.
• Απαιτούμενη επιβεβαίωση τύπου: JIS F 2014, έντυπο BF BS κλειστού τύπου, 2 κυλίνδρους.
• Τύπος σχοινιού και μέγεθος σχοινιού, όπως σχοινί από σύρμα, σχοινί της Μανίλας ή σχοινί από νάιλον.
• Απαιτούμενη ύλη, όπως ήπιος χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτοχάλυβας ή οζώδη χυτοσίδηρο.
• Απαιτούμενη επεξεργασία επιφάνειας, όπως Sa2.5 + epoxy shop primer, γαλβανισμένο ή γυαλισμένο φινίρισμα.
• Απαιτούμενο πιστοποιητικό ταξινόμησης ή πιστοποιητικό δοκιμής κατασκευαστή.
• Σχέδιο εγκατάστασης, διάταξη καταστρώματος ή υφιστάμενες διαστάσεις αντικατάστασης fairlead, εάν είναι διαθέσιμες.
• Ποσότητα παραγγελίας, λιμάνι παράδοσης και απαιτούμενος χρόνος παράδοσης.

Πώς Λειτουργεί

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, ανεμόπτερο, καπστάν ή σημείο αγκυροβολίας στην ακτή.

Εφαρμογές

Τοποθεσία αγκυροβολίας πλάι στο πλοίο ρύθμιση αγκυροβολίας στο κατάστρωμα αλλαγή κατεύθυνσης σχοινιού αγκυροβολίας καθοδήγηση σχοινίου Μανίλα καθοδήγηση σχοινίου νάιλον αντικατάσταση τυποποιημένου κλειστού σχοινίου της Ιαπωνίας

Πιστοποιητικά και πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών

Το προϊόν μπορεί να παρέχεται με έγγραφα σχεδίου, αρχεία επιθεώρησης και επιλογές πιστοποιητικών σύμφωνα με τις απαιτήσεις σύμβασης και ταξινόμησης.Το ακριβές πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνεται πριν από την προσφορά και την παραγωγή.

Σχέδιο & Φωτογραφίες

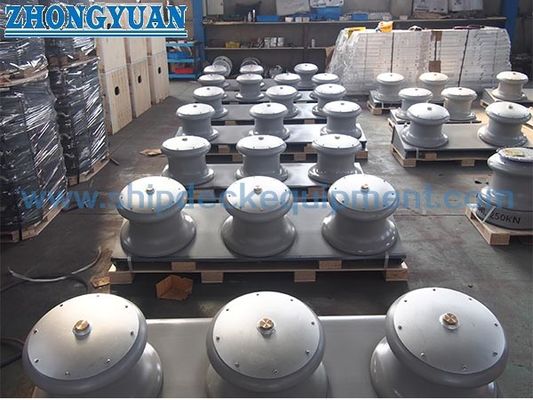

Γενικά σχέδια και φωτογραφίες προϊόντων

Παραγγελία

• Επιβεβαιώστε την ονομασία του προϊόντος: JIS F 2014 φόρμα BF BS κλειστό τύπου διτροχιακού πλοίου.
• Επιβεβαιώστε τη ονομαστική διάμετρο και τις κύριες διαστάσεις από τον πίνακα τεχνικών παραμέτρων.
• Επιβεβαιώστε τις απαιτήσεις για υλικό, επεξεργασία επιφάνειας και πιστοποιητικό πριν από την προσφορά.
• Αναφέρετε τον τύπο σχοινιού, το μέγεθος του σχοινίου και τη διάταξη αγκυροβολίας του πλοίου, εάν υπάρχουν.
• Επιβεβαιώστε την ποσότητα, την ημερομηνία παράδοσης, το λιμάνι προορισμού και το απαιτούμενο χρονοδιάγραμμα παράδοσης.
• Για τα έργα αντικατάστασης, να παρέχονται υπάρχουσες φωτογραφίες και διαστάσεις εγκατάστασης για να μειωθεί ο κίνδυνος ασυμφωνίας.

Γενικές ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ κλειστού τύπου και ανοιχτού τύπου πλοίου;

Α1: Το κλειστό είδος fairlead έχει ένα πλαίσιο που βοηθά στον έλεγχο της διαδρομής του σχοινιού και μειώνει την πιθανότητα να πηδήξει το σχοινί.Ανοιχτό είδος fairlead είναι πιο βολικό για ευέλικτη είσοδο σχοινί από διαφορετικές κατευθύνσειςΗ σελίδα αυτή αφορά τη διαμόρφωση κλειστού τύπου δύο κυλίνδρων.

Ε2: Μπορεί αυτό το fairlead να χρησιμοποιηθεί για σχοινί, σχοινί Μανίλα και σχοινί νάιλον;

Α2: Ναι. Η περιγραφή του προϊόντος που παρέχεται αναφέρει ότι αυτό το fairlead μπορεί να αντέξει σχοινιά, σχοινιά Μανίλα και σχοινιά νάιλον.απαίτηση διαδρομής σχοινιού και επιφάνειας.

Ε3: Ποια διάμετρος κυλίνδρου πρέπει να επιλέγεται;

Α3: Το διαθέσιμο εύρος διαμέτρου κυλίνδρου είναι 150×450 mm. Η επιλογή πρέπει να βασίζεται στη διάταξη αγκυροβολίας του σκάφους, τον τύπο σχοινιού, το μέγεθος του σχοινίου και τον χώρο εγκατάστασης.οι υφιστάμενες διαστάσεις fairlead πρέπει να ελέγχονται με βάση τον πίνακα.

ΕΡ4: Μπορεί το υλικό και η επεξεργασία της επιφάνειας να προσαρμοστούν;

Α4: Ναι. Οι επιλογές υλικών περιλαμβάνουν ήπιο χάλυβα, χάλυβα C-Mn, ανοξείδωτο χάλυβα, χυτοσίδηρο και οδοντωτό χυτοσίδηρο.Χρησιμοποιείται για την κατασκευή οχημάτων με κινητήρα άνω των 100 W..

Ε5: Ποιο πιστοποιητικό πρέπει να ζητηθεί για προσφορά;

Α5: Επιβεβαιώστε εάν το έργο χρειάζεται πιστοποιητικό εταιρείας ταξινόμησης, πιστοποιητικό δοκιμής κατασκευαστή ή άλλο έγγραφο σχεδίου.Το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιώνεται πριν από την προσφορά, επειδή επηρεάζει την επιθεώρηση, κόστος και χρονοδιάγραμμα παράδοσης.
