150–450 mm Κλειστού Τύπου Διπλού Ρουλεμάν Πλευρικό Φανάρι για Εξοπλισμό Πρόδεσης Πλοίων

Επισκόπηση Προϊόντος

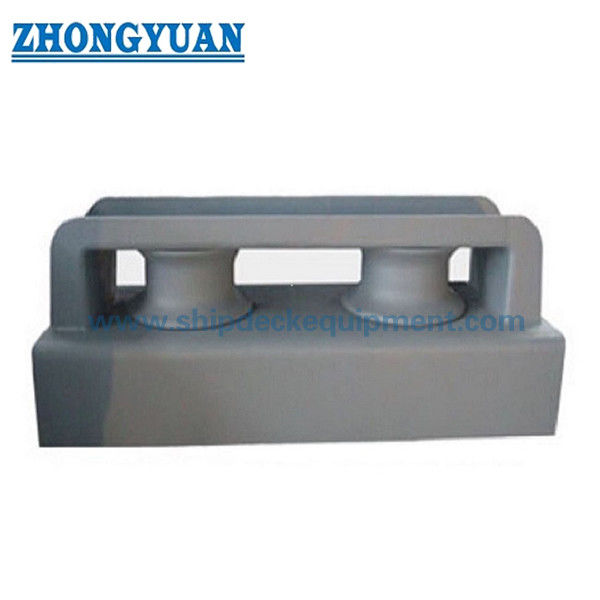

Το κλειστού τύπου πλευρικό φανάρι με δύο ρουλεμάν τύπου JIS F 2014 Form BF BS είναι σχεδιασμένο για να αλλάζει και να καθοδηγεί την κατεύθυνση των σχοινιών πρόσδεσης στις πλευρές του πλοίου και στις περιοχές πρόσδεσης του καταστρώματος. Το κλειστό πλαίσιο βοηθά στον έλεγχο της διαδρομής του σχοινιού και μειώνει τον κίνδυνο να βγει το σχοινί κατά τη λειτουργία πρόσδεσης, ενώ τα δύο ρουλεμάν παρέχουν ομαλή καθοδήγηση του σχοινιού και βοηθούν στη μείωση της φθοράς στα συρματόσχοινα, τα σχοινιά από μάνιλα και τα νάιλον σχοινιά.

Αυτή η σελίδα εστιάζει στη διαμόρφωση κλειστού τύπου με δύο ρουλεμάν. Διαφέρει από τα ανοιχτού τύπου φανάρια και τα κλειστού τύπου φανάρια με τρία ρουλεμάν λόγω της πιο συμπαγούς δομής και του πιο ελεγχόμενου μονοπατιού του σχοινιού. Το προϊόν μπορεί να παραδοθεί σύμφωνα με το πρότυπο JIS F 2014-1987, με διαμέτρους ρουλεμάν από 150 mm έως 450 mm και προσαρμοσμένες επιλογές υλικού ή επιφανειακής επεξεργασίας σύμφωνα με τις απαιτήσεις του έργου.

Γρήγορες Προδιαγραφές

• Τεχνικό Πρότυπο: JIS F 2014-1987 → χρησιμοποιείται ως παραγωγή και διαστασιακή αναφορά για αυτό το πλευρικό φανάρι ιαπωνικού προτύπου.
• Τύπος: BF & BS κλειστού τύπου → σχεδιασμός κλειστού πλαισίου για ελεγχόμενη καθοδήγηση σχοινιών πρόσδεσης.
• Διάμετρος Ρουλεμάν: 150–450 mm → επιλέγεται ανάλογα με το μέγεθος του σχοινιού, τη διαδρομή του σχοινιού και τη διάταξη πρόσδεσης του πλοίου.
• Ποσότητα Ρουλεμάν: 2 ρουλεμάν → κατάλληλο για συμπαγή κλειστού τύπου αλλαγή κατεύθυνσης και καθοδήγηση σχοινιού.
• Εύρος Βάρους Ρουλεμάν: 21,2–230 kg → εύρος βάρους αναφοράς που παρέχεται για αυτή τη σειρά προϊόντων.
• Εφαρμόσιμα Σχοινιά: Συρματόσχοινο, σχοινί από μάνιλα και νάιλον σχοινί → επιλέγεται ανάλογα με την πρακτική πρόσδεσης του σκάφους και τις προδιαγραφές του σχοινιού.
• Υλικά: Μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτός χάλυβας ή όλκιμος χυτοσίδηρος → επιλέγεται ανάλογα με την αντοχή, τη διάβρωση και τις απαιτήσεις του έργου.
• Επιφανειακή Επεξεργασία: Αμμοβολή σε Sa2.5 + ένα στρώμα εποξειδικής αστάρι, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένη επεξεργασία → επιλέγεται ανάλογα με την απαίτηση προστασίας από θαλάσσια διάβρωση.
• Προσαρμογή: Διαθέσιμη → υλικό, επίστρωση και λεπτομέρειες ειδικές για το έργο μπορούν να επιβεβαιωθούν σύμφωνα με τα σχέδια και τις απαιτήσεις της κλάσης.

Κύριες Τεχνικές Παράμετροι

Ο παρακάτω πίνακας χρησιμοποιεί τα διαστασιακά δεδομένα που παρέχονται για το πλευρικό φανάρι κλειστού τύπου με δύο ρουλεμάν JIS F 2014 Form BF BS. Δεν έχουν προστεθεί δεδομένα φορτίου ή μεγέθους που δεν παρέχονται.

Ονομαστική Διάμ. (mm)	D (mm)	L (mm)	I (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. Κλειστού Τύπου Φανάρι Ρουλεμάν από Χυτοσίδηρο - Κύριες Διαστάσεις Ιστοτόπου

Κλειστού Τύπου Φανάρι Ρουλεμάν από Ελατό Χάλυβα - Κύριες Διαστάσεις Ιστοτόπου

Οδηγός Επιλογής

Βήμα 1: Επιβεβαιώστε τον τύπο φανάρι = BF & BS κλειστού τύπου → επιλέξτε αυτό το προϊόν όταν το σχοινί πρόσδεσης χρειάζεται ελεγχόμενη κλειστή διαδρομή σχοινιού αντί για ανοιχτή καθοδήγηση με ρουλεμάν.

Βήμα 2: Επιβεβαιώστε τη διάμετρο ρουλεμάν = 150–450 mm → αντιστοιχίστε την ονομαστική διάμετρο με το μέγεθος του σχοινιού, τη διαδρομή του σχοινιού και τη διάταξη πρόσδεσης στην πλευρά του πλοίου.

Βήμα 3: Επιβεβαιώστε τον αριθμό ρουλεμάν = 2 ρουλεμάν → κατάλληλο για συμπαγή αλλαγή κατεύθυνσης και καθοδήγηση σχοινιού όπου δεν απαιτείται διάταξη τριών ρουλεμάν.

Βήμα 4: Επιβεβαιώστε τον τύπο σχοινιού = συρματόσχοινο, σχοινί από μάνιλα ή νάιλον σχοινί → διαφορετικά υλικά σχοινιών μπορεί να απαιτούν διαφορετική επιφανειακή φινίρισμα και ποιότητα επαφής με το ρουλεμάν.

Βήμα 5: Επιβεβαιώστε το υλικό = μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτός χάλυβας ή όλκιμος χυτοσίδηρος → επιλέξτε σύμφωνα με τις προδιαγραφές του έργου, το περιβάλλον διάβρωσης και τις απαιτήσεις της κλάσης.

Βήμα 6: Επιβεβαιώστε την επίστρωση = Sa2.5 + εποξειδική αστάρι, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο → επιλέξτε την επιφανειακή επεξεργασία σύμφωνα με το σύστημα βαφής του ναυπηγείου και τις συνθήκες θαλάσσιας έκθεσης.

Βήμα 7: Επιβεβαιώστε την απαίτηση πιστοποίησης = πιστοποιητικό κλάσης έργου ή πιστοποιητικό δοκιμής κατασκευαστή → ενημερώστε την απαιτούμενη εταιρεία ταξινόμησης πριν από την προσφορά και την παραγωγή.

Δομή

Κλειστό πλαίσιο | Δύο ρουλεμάν καθοδήγησης | Άξονας ρουλεμάν | Πλευρική δομή στήριξης | Βάση / δομή στήριξης | Επιφάνεια επαφής σχοινιού | Προστατευτική επιφανειακή επεξεργασία

Πλεονεκτήματα Σχεδιασμού και Ποιότητας

• Η κλειστού τύπου δομή βοηθά να διατηρείται το σχοινί πρόσδεσης εντός της διαδρομής καθοδήγησης κατά τη λειτουργία.
• Η διαμόρφωση δύο ρουλεμάν παρέχει ομαλή αλλαγή κατεύθυνσης του σχοινιού με συμπαγή διάταξη.
• Οι ομαλές επιφάνειες επαφής ρουλεμάν και πλαισίου βοηθούν στη μείωση της φθοράς του σχοινιού κατά τη λειτουργία πρόσδεσης.
• Οι επιλογές υλικών υποστηρίζουν διαφορετικές απαιτήσεις έργου, συμπεριλαμβανομένων μαλακού χάλυβα, χάλυβα C-Mn, ανοξείδωτου χάλυβα, χυτού χάλυβα και όλκιμου χυτοσιδήρου.
• Οι επιλογές επιφανειακής επεξεργασίας μπορούν να ταιριάξουν με τις απαιτήσεις επίστρωσης του ναυπηγείου και τις ανάγκες προστασίας από θαλάσσια διάβρωση.
• Η κατασκευή μπορεί να γίνει σύμφωνα με τις απαιτήσεις του προτύπου JIS F 2014-1987 και τα σχέδια του έργου.

Προσαρμοσμένα Χαρακτηριστικά

• Τεχνικό Πρότυπο: JIS F 2014-1987 → επιβεβαιώνει το πρότυπο παραγωγής και διαστασιακής αναφοράς.
• Τύπος Προϊόντος: BF & BS κλειστού τύπου → προσδιορίζει τη διαμόρφωση κλειστού πλαισίου για ελεγχόμενη καθοδήγηση σχοινιού.
• Διάμετρος Ρουλεμάν: 150–450 mm → βασική παράμετρος επιλογής για αντιστοίχιση διαδρομής σχοινιού και διάταξης πρόσδεσης.
• Ποσότητα Ρουλεμάν: 2 ρουλεμάν → ορίζει τη διάταξη καθοδήγησης σχοινιού και διαφοροποιεί αυτό το μοντέλο από τύπους με τρία ρουλεμάν.
• Υλικό: Μαλακός χάλυβας / χάλυβας C-Mn / ανοξείδωτος χάλυβας / χυτός χάλυβας / όλκιμος χυτοσίδηρος → επιλέγεται σύμφωνα με τις προδιαγραφές του έργου και την απαίτηση διάβρωσης.
• Επιφανειακή Επεξεργασία: Sa2.5 + εποξειδική αστάρι / γαλβανισμένο / γυαλισμένο / προσαρμοσμένο → επιλέγεται σύμφωνα με το θαλάσσιο περιβάλλον και το σύστημα επίστρωσης.
• Εφαρμόσιμο Σχοινί: Συρματόσχοινο / σχοινί από μάνιλα / νάιλον σχοινί → επιβεβαιώνει τη συμβατότητα του σχοινιού πριν από την προσφορά.
• Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή → επιβεβαιώστε το απαιτούμενο πιστοποιητικό πριν από την παραγγελία.

Οδηγός Ερωτήματος

• Απαιτούμενη ονομαστική διάμετρος ή διάμετρος ρουλεμάν, όπως 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm ή 450 mm.
• Απαιτούμενη επιβεβαίωση τύπου: JIS F 2014 Form BF BS κλειστού τύπου, 2 ρουλεμάν.
• Τύπος σχοινιού και μέγεθος σχοινιού, όπως συρματόσχοινο, σχοινί από μάνιλα ή νάιλον σχοινί.
• Απαίτηση υλικού, όπως μαλακός χάλυβας, χάλυβας C-Mn, ανοξείδωτος χάλυβας, χυτός χάλυβας ή όλκιμος χυτοσίδηρος.
• Απαίτηση επιφανειακής επεξεργασίας, όπως Sa2.5 + εποξειδική αστάρι, γαλβανισμένο ή γυαλισμένο φινίρισμα.
• Απαιτούμενο πιστοποιητικό ταξινόμησης ή πιστοποιητικό δοκιμής κατασκευαστή.
• Σχέδιο εγκατάστασης, διάταξη καταστρώματος ή διαστάσεις αντικατάστασης υπάρχοντος φαναριού, εάν είναι διαθέσιμα.
• Ποσότητα παραγγελίας, λιμάνι παράδοσης και απαιτούμενος χρόνος παράδοσης.

Πώς Λειτουργεί

Το σχοινί πρόσδεσης εισέρχεται στο άνοιγμα του κλειστού φαναριού → το σχοινί έρχεται σε επαφή με τα ρουλεμάν καθοδήγησης → τα ρουλεμάν περιστρέφονται και καθοδηγούν την κατεύθυνση του σχοινιού → το κλειστό πλαίσιο ελέγχει τη διαδρομή του σχοινιού → το σχοινί οδηγείται με ασφάλεια προς το μπουλινέ, την άγκυρα, το καψτάνι ή το σημείο πρόσδεσης στην ξηρά.

Εφαρμογές

Περιοχή πρόσδεσης πλευράς πλοίου | Διάταξη πρόσδεσης καταστρώματος | Αλλαγή κατεύθυνσης σχοινιού πρόσδεσης | Καθοδήγηση συρματόσχοινου | Καθοδήγηση σχοινιού από μάνιλα | Καθοδήγηση νάιλον σχοινιού | Αντικατάσταση κλειστού τύπου φαναριού ιαπωνικού προτύπου

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή

Το προϊόν μπορεί να παραδοθεί με τεκμηρίωση έργου, αρχεία επιθεώρησης και επιλογές πιστοποιητικών σύμφωνα με τις συμβατικές και ταξινόμησης απαιτήσεις. Το ακριβές πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθεί πριν από την προσφορά και την παραγωγή.

Σχέδιο & Φωτογραφίες

Γενικό σχέδιο διάταξης και φωτογραφίες προϊόντος

Παραγγελία

• Επιβεβαιώστε το όνομα προϊόντος: Κλειστού τύπου πλευρικό φανάρι με δύο ρουλεμάν JIS F 2014 Form BF BS.
• Επιβεβαιώστε την ονομαστική διάμετρο και τις κύριες διαστάσεις από τον πίνακα τεχνικών παραμέτρων.
• Επιβεβαιώστε το υλικό, την επιφανειακή επεξεργασία και την απαίτηση πιστοποίησης πριν από την προσφορά.
• Παρέχετε τον τύπο σχοινιού, το μέγεθος σχοινιού και τη διάταξη πρόσδεσης του πλοίου, εάν είναι διαθέσιμα.
• Επιβεβαιώστε την ποσότητα, τον όρο παράδοσης, το λιμάνι προορισμού και το απαιτούμενο χρονοδιάγραμμα παράδοσης.
• Για έργα αντικατάστασης, παρέχετε φωτογραφίες του υπάρχοντος φαναριού και διαστάσεις εγκατάστασης για να μειώσετε τον κίνδυνο ασυμφωνίας.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η κύρια διαφορά μεταξύ κλειστού τύπου και ανοιχτού τύπου πλευρικού φαναριού;

Α1: Το κλειστού τύπου φανάρι έχει ένα πλαίσιο που βοηθά στον έλεγχο της διαδρομής του σχοινιού και μειώνει την πιθανότητα να βγει το σχοινί. Το ανοιχτού τύπου φανάρι είναι πιο βολικό για ευέλικτη είσοδο σχοινιού από διαφορετικές κατευθύνσεις. Αυτή η σελίδα αφορά τη διαμόρφωση κλειστού τύπου με δύο ρουλεμάν.

Ε2: Μπορεί αυτό το φανάρι να χρησιμοποιηθεί για συρματόσχοινο, σχοινί από μάνιλα και νάιλον σχοινί;

Α2: Ναι. Η παρεχόμενη περιγραφή προϊόντος αναφέρει ότι αυτό το φανάρι μπορεί να φέρει συρματόσχοινα, σχοινιά από μάνιλα και νάιλον σχοινιά. Η τελική επιλογή θα πρέπει να επιβεβαιώνει το μέγεθος του σχοινιού, τη διαδρομή του σχοινιού και την απαίτηση επιφανειακής φινιρίσματος.

Ε3: Ποια διάμετρος ρουλεμάν πρέπει να επιλεγεί;

Α3: Το διαθέσιμο εύρος διαμέτρου ρουλεμάν είναι 150–450 mm. Η επιλογή θα πρέπει να βασίζεται στη διάταξη πρόσδεσης του σκάφους, τον τύπο σχοινιού, το μέγεθος σχοινιού και τον χώρο εγκατάστασης. Εάν το έργο είναι αντικατάσταση, οι διαστάσεις του υπάρχοντος φαναριού θα πρέπει να ελεγχθούν σε σχέση με τον πίνακα.

Ε4: Μπορούν το υλικό και η επιφανειακή επεξεργασία να προσαρμοστούν;

Α4: Ναι. Οι επιλογές υλικών περιλαμβάνουν μαλακό χάλυβα, χάλυβα C-Mn, ανοξείδωτο χάλυβα, χυτό χάλυβα και όλκιμο χυτοσίδηρο. Η επιφανειακή επεξεργασία μπορεί να είναι Sa2.5 + εποξειδική αστάρι, γαλβανισμένο, γυαλισμένο ή προσαρμοσμένο σύμφωνα με τις απαιτήσεις του έργου.

Ε5: Τι πιστοποιητικό πρέπει να ζητηθεί για προσφορά;

Α5: Παρακαλούμε επιβεβαιώστε εάν το έργο χρειάζεται πιστοποιητικό εταιρείας ταξινόμησης, πιστοποιητικό δοκιμής κατασκευαστή ή άλλη τεκμηρίωση έργου. Το πεδίο εφαρμογής του πιστοποιητικού θα πρέπει να επιβεβαιωθεί πριν από την προσφορά, καθώς επηρεάζει την επιθεώρηση, το κόστος και το χρονοδιάγραμμα παράδοσης.
