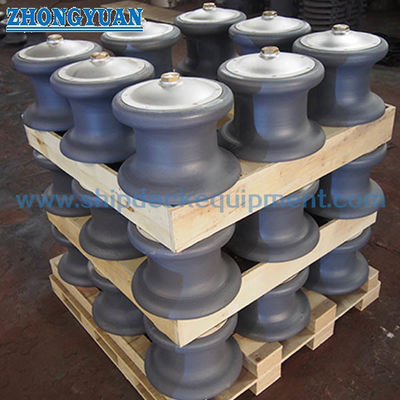

Ανοιχτού τύπου χαλύβδινο κυλινδρικό φανάρι με βάση | DN100–DN450 για πρόσδεση πλοίων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB*58-83 Πρότυπο | Τύπος: | Άνοιγμα τύπου |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 160~560mm | Κύλινδρος αριθ.: | 2/3 Ρολά |
| Βάρος κυλίνδρου: | 9,4~462 κιλά | Υλικά: | Ήπιος χάλυβας, Χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, κ.λπ. |
| Επισημαίνω: | Βάση χύτευσης χάλυβα κυλίνδρων κουμπί fairlead,Εξοπλισμός αγκυροβολίας ανοικτού πλοίου |
||
Περιγραφή προϊόντων
Ανοιχτού τύπου χυτοσιδηρόδρομος με βάση | DN100–DN450 για πρόσδεση πλοίων
Επισκόπηση προϊόντος
Ο ανοιχτού τύπου χυτοσιδηρόδρομος με κυλίνδρους είναι σχεδιασμένος για την καθοδήγηση σχοινιών πρόσδεσης στην άκρη του καταστρώματος με ευέλικτη είσοδο σχοινιού.
Η δομή επιτρέπει την τοποθέτηση πολλαπλών κυλίνδρων σε μια βάση χωρίς επάνω πλάκα, κατάλληλη για πλευρική πρόσδεση και σύνθετες γωνίες καθοδήγησης σχοινιού.
Αυτό το μοντέλο εστιάζει στη δομική αντοχή, την αξιοπιστία μεταφοράς φορτίου και τη μακροχρόνια ανθεκτικότητα, και διαφέρει από τα μοντέλα επιλογής μηχανικών οδηγών σχοινιού με πιστοποίηση SWL.
Γρήγορες προδιαγραφές
- Διάμετρος κυλίνδρου: 100–450 mm → Καθορίζει τη συμβατότητα με το σχοινί
- Εύρος SWL: 108–1767 kN → Αναφορά φορτίου
- Συντελεστής ασφαλείας: 1,41–1,56 → Δομική αξιοπιστία
- Υλικό άξονα πείρου: Ανθρακούχος χάλυβας (Βαθμός 25) → Αντοχή εφελκυσμού ≥460 MPa
- Τύπος ρουλεμάν: Διάτρητο → Μεταφορά φορτίου και αντοχή στη φθορά
- Επιφάνεια: Λειασμένη επιφάνεια → Προστατεύει το σχοινί
- Δομή: Ανοιχτού τύπου → Ευέλικτη είσοδος σχοινιού
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστή
Κύριες τεχνικές παράμετροι
| Διάμετρος κυλίνδρου | Εφαρμόσιμη μέγιστη διάμετρος καλωδίου | Το μέγεθος της βάσης | Διαστατικές διαστάσεις |
Βάρος κιλά |
||||||||||||||
| Συρματόσχοινο | Φυσικό σχοινί |
Συνθετικό σχοινί από ίνες |
α | β | γ | γ1 | δ | Ρ | Κ | Κ1 | Δ1 | Η | Σ | χυτοσίδηρος | χυτοχάλυβας | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Τύπος |
Διάμετρος κυλίνδρου Δ |
Α | L | Εφαρμόσιμη μέγιστη διάμετρος καλωδίου |
SWL tf (KN) |
Συντελεστής ασφαλείας | ||||
| Συρματόσχοινο | Φυσικό σχοινί | Συνθετικό σχοινί από ίνες | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1,44 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | 26 (254) | 1,41 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | 42(412) | 1,49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1,47 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | 84 (824) | 1,50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | 122 (1196) | 1,48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1,50 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | 180,2 (1767) | 1,56 | ||
Λογική μηχανικού σχεδιασμού
Το φορτίο υπολογισμού λαμβάνεται ως 2 φορές το φορτίο θραύσης του σχοινιού για να διασφαλιστεί η ακεραιότητα του οδηγού σχοινιού ακόμη και αν το σχοινί σπάσει.
Διαδρομή μεταφοράς φορτίου: Κύλινδρος → Διάτρητο → Άξονας πείρου → Βάση.
Ο άξονας πείρου είναι το κύριο στοιχείο που φέρει φορτίο και υπόκειται σε ροπή κάμψης από την τάση του σχοινιού.
Δομική βελτιστοποίηση
Ο άξονας πείρου επεκτείνεται στη βάση για καλύτερη μεταφορά φορτίου και αντοχή.
Η αυξημένη διάμετρος άξονα βελτιώνει την αντοχή και τη διάρκεια ζωής του σχοινιού αυξάνοντας τον λόγο D/d.
Η βελτιστοποιημένη απόσταση μεταξύ άξονα και διάτρητου εξασφαλίζει λίπανση και ομαλή περιστροφή.
Δομή
1 Βιδωτή βίδα με εσοχή | 2 Κάλυμμα κυλίνδρου | 3 Ροδέλα | 4 Διάτρητο | 5 Άξονας πείρου | 6 Σώμα κυλίνδρου | 7 Βιδωτή ασφάλεια | 8 Παξιμάδι | 9 Βιδωτή ασφάλεια | 10 Κύπελλο γράσου | 11 Μανίκι σπειρώματος | 12 Πώμα
Ποιοτικός έλεγχος
Τα χυτά μέρη πρέπει να είναι απαλλαγμένα από ελαττώματα όπως ρωγμές, συρρίκνωση και εγκλείσματα.
Οι επιφάνειες επαφής του σχοινιού πρέπει να είναι λειασμένες.
Τα περιστρεφόμενα μέρη πρέπει να λειτουργούν ευέλικτα.
Οδηγός επιλογής
Βήμα 1 – Επιλογή διαμέτρου κυλίνδρου → Με βάση το μέγεθος του σχοινιού
Βήμα 2 – Επιβεβαίωση τύπου σχοινιού → Συρματόσχοινο / Ίνες
Βήμα 3 – Επιβεβαίωση απαιτούμενου φορτίου → Αναφορά SWL
Βήμα 4 – Επιβεβαίωση θέσης εγκατάστασης
Βήμα 5 – Επιβεβαίωση απαιτήσεων πιστοποίησης
Προσαρμοσμένα χαρακτηριστικά
- Ανοιχτή δομή → Ευέλικτη είσοδος σχοινιού
- Άξονας πείρου βαρέως τύπου → Υψηλή αντοχή
- Ρουλεμάν διάτρητου → Ομαλή περιστροφή
- Λειασμένη επιφάνεια → Προστατεύει το σχοινί
- Χυτοχάλυβας → Ανθεκτική δομή
Οδηγός ερωτήσεων
Παρακαλούμε δώστε διάμετρο σχοινιού, τύπο σχοινιού, απαιτούμενο φορτίο, θέση εγκατάστασης και απαίτηση πιστοποίησης.
Πώς λειτουργεί
Το σχοινί καθοδηγείται από κυλίνδρους και το φορτίο μεταφέρεται μέσω του διάτρητου και του άξονα πείρου στη βάση, εξασφαλίζοντας ασφαλή λειτουργία.
Εφαρμογές
Πρόσδεση πλοίων | Καθοδήγηση άκρης καταστρώματος | Πλευρική πρόσδεση
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστή → Διασφαλίζει τη συμμόρφωση με τους κύριους νηογνώμονες
Σχέδια & Φωτογραφίες
Διατίθενται γενικά σχέδια διάταξης και φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 μονάδα | Παράδοση: 30–60 ημέρες | Διαθέσιμη προσαρμογή
Συχνές Ερωτήσεις
Ε1: Τι είναι ο Ανοιχτού Τύπου Οδηγός Σχοινιού;

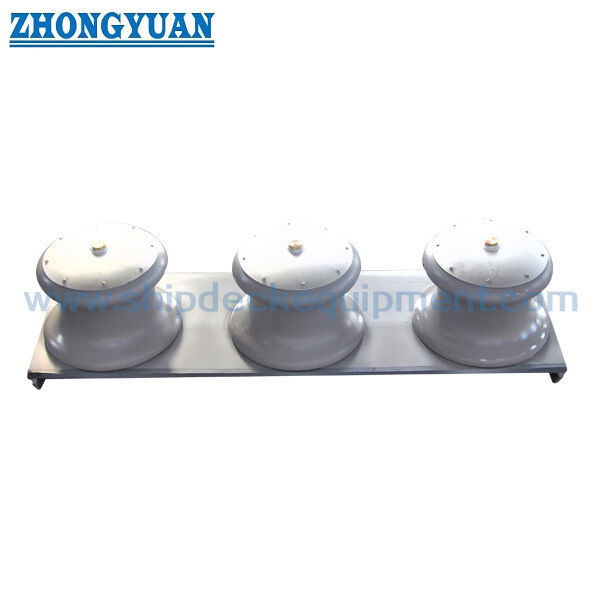

Α: Ο ανοιχτού τύπου οδηγός σχοινιού αναφέρεται σε μια δομή χωρίς επάνω πλάκα πάνω από τους κυλίνδρους. Δύο, τρεις ή τέσσερις κύλινδροι είναι τοποθετημένοι σε μια βάση, και η επάνω πλευρά παραμένει ανοιχτή για ευέλικτη είσοδο σχοινιού.
Ο κλειστού τύπου οδηγός σχοινιού περιλαμβάνει επάνω πλάκα που περιορίζει την κίνηση του σχοινιού (π.χ. JIS F2014 Τύπος Β και D).
Ε2: Γιατί Ανοιχτού Τύπου Σχεδιασμός;
Α: Ευέλικτη είσοδος σχοινιού από το εξωτερικό του καταστρώματος· κατάλληλο για πρόσδεση πολλαπλών κατευθύνσεων· αρθρωτή διάταξη κυλίνδρων.
Ε3: Ποια είναι η λειτουργία του Ύψους Βάσης;
Α: Το ύψος της βάσης χρησιμοποιείται για τη ρύθμιση της γωνίας καθοδήγησης του σχοινιού, τη μείωση της τάσης κάμψης, την αποφυγή επαφής με το κατάστρωμα και την ελαχιστοποίηση της φθοράς του σχοινιού.
Ε4: Γιατί ο άξονας πείρου είναι κρίσιμος;
Α: Φέρει το φορτίο κάμψης από την τάση του σχοινιού και καθορίζει τη δομική ασφάλεια.
Ε5: Γιατί χρησιμοποιείται 2× το φορτίο θραύσης;
Α: Για να διασφαλιστεί ότι ο οδηγός σχοινιού παραμένει άθικτος ακόμη και αν σπάσει το σχοινί.
Ε6: Πώς να βελτιώσετε τη διάρκεια ζωής του σχοινιού;
Α: Αυξήστε τον λόγο D/d και εξασφαλίστε λεία επιφάνεια κυλίνδρου.
