100–450mm Χυτοσίδηρο Ράουλο Ανοιχτού Τύπου με Βάση για Ναυτικό Ελλιμενισμό
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipment |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB*58-83 Πρότυπο | Τύπος: | Άνοιγμα τύπου |
|---|---|---|---|
| Διαμέτρους κυλίνδρων: | 160~560mm | Κύλινδρος αριθ.: | 2/3 Ρολά |
| Βάρος κυλίνδρου: | 9,4~462 κιλά | Υλικά: | Ήπιος χάλυβας, Χάλυβας C-Mn, Ανοξείδωτος χάλυβας, Χυτοσίδηρος, Οζώδης Χυτοσίδηρος |
| Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι | Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, κ.λπ. |
| Επισημαίνω: | Βάση χύτευσης χάλυβα κυλίνδρων κουμπί fairlead,Εξοπλισμός αγκυροβολίας ανοικτού πλοίου |
||
Περιγραφή προϊόντων

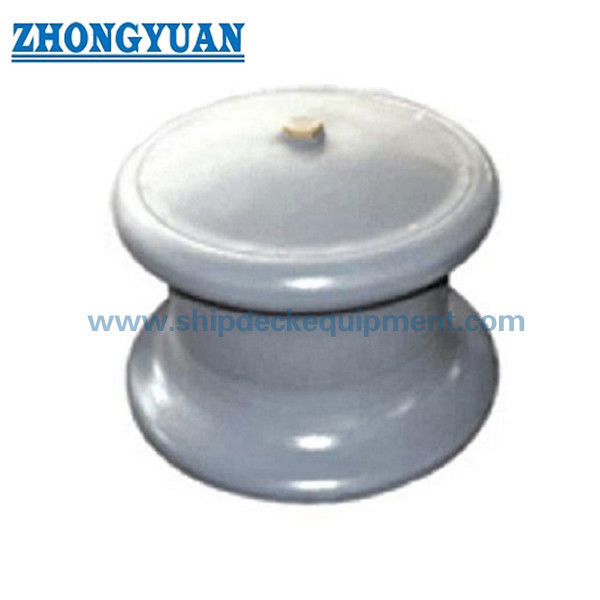

Ανοιχτό τύπου χύτευσης χάλυβα 100 ′ 450 mm με βάση για αγκυροβολία πλοίων
Επισκόπηση του προϊόντος
Το ανοιχτό τύπου χύτευσης χάλυβα είναι σχεδιασμένο για την καθοδήγηση σχοινιών αγκυροβολίας στην άκρη του καταστρώματος με ευέλικτη είσοδο σχοινιών.
Η δομή επιτρέπει την τοποθέτηση πολλαπλών κυλίνδρων σε βάση χωρίς επάνω πλάκα, κατάλληλη για πλευρική αγκυροβόληση και σύνθετες γωνίες οδήγησης σχοινιών.
Το μοντέλο αυτό επικεντρώνεται στη δομική αντοχή, την αξιοπιστία της μεταφοράς φορτίου και τη μακροχρόνια αντοχή και διαφέρει από τα μοντέλα επιλογής fairlead που έχουν πιστοποιηθεί από την SWL.
Γρήγορες προδιαγραφές
- Διάμετρος κυλίνδρου: 100×450 mm → Καθορίζει τη συμβατότητα σχοινιού
- Διάστημα SWL: 108 ̇ 1767 kN → αναφορά φορτίου
- Παράγοντας ασφάλειας: 1,41 ̇ 1,56 → Διαρθρωτική αξιοπιστία
- Υλικό σφαιριού πιν: χάλυβα άνθρακα (κατηγορία 25) → αντοχή σε τράβηξη ≥460 MPa
- Τύπος ρουλεμάν: Bush → μεταφορά φορτίου και αντίσταση φθοράς
- Επιφάνεια: Γήπεδο → Προστατεύει το σχοινί
- Δομή: ανοικτός τύπος → ευέλικτη είσοδος σχοινιού
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών
Βασικές τεχνικές παραμέτρους
| Διάμετρος κυλίνδρου | Εφαρμόσιμη μέγιστη διάμετρος καλωδίου | Μέγεθος βάσης | Μέγεθος ορίου |
Βάρος χιλιόγραμμο |
||||||||||||||
| Ατσάλινα σχοινιά | Δαχτυλίδι της φύσης |
Συγχρονημένα σχοινί από ίνες |
Α | β | γ | c1 | d | R | Κ | Κ1 | Δ1 | H | S | χυτοσίδηρο | Χάλυβα χυμένο | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Τύπος |
Διάμετρος κυλίνδρου D |
Α | Α | Εφαρμόσιμη μέγιστη διάμετρος καλωδίου |
Επικεφαλής Τφ (KN) |
Παράγοντας ασφάλειας | ||||
| Ατσάλινα σχοινιά | Δαχτυλίδι της φύσης | Δαχτυλίδι από συνθετικές ίνες | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Λογική Μηχανικού Σχεδιασμού
Το φορτίο υπολογισμού λαμβάνεται ως το διπλάσιο του φορτίου σπάσματος σχοινιού για να διασφαλιστεί η ακεραιότητα του fairlead ακόμη και αν το σχοινί αποτύχει.
Διάδρομος μεταφοράς φορτίου: Ρολάρι → Κούτσουρο → Σχοινί ράβδου → Ίδρυμα.
Ο άξονας καρφίτσης είναι το κύριο φορτωτικό στοιχείο που υπόκειται σε στιγμή κάμψης από την ένταση του σχοινιού.
Ορθολογική βελτιστοποίηση
Ο άξονας της καρφίτσας επεκτείνεται στο θεμέλιο για καλύτερη μεταφορά φορτίου και αντοχή.
Η αύξηση της διαμέτρου του άξονα βελτιώνει την αντοχή και τη διάρκεια ζωής του σχοινιού αυξάνοντας την αναλογία D/d.
Ο βελτιστοποιημένος διαχωρισμός μεταξύ άξονα και θάμνου διασφαλίζει τη λίπανση και την ομαλή περιστροφή.
Δομή
1 Αντιβυθούμενη βίδα 2 Κάλυψη κυλίνδρων 3 Πλυντήριο 4 Κουτσούκ 5 Σχοινίς 6 Κεφάλαιο κυλίνδρων 7 Εγκατάσταση βίδας 8 Αμύγδαλα 9 Εγκατάσταση βίδας 10 Κούπα λιπασμού 11 Κεφάλαιο μανίκι 12 Σφραγίδες
Έλεγχος ποιότητας
Τα εξαρτήματα χύτευσης πρέπει να είναι απαλλαγμένα από ελαττώματα όπως ρωγμές, συρρίκνωση και ενσωμάτωσης.
Οι επιφάνειες επαφής με το σχοινί πρέπει να είναι ομαλές.
Τα περιστρεφόμενα μέρη πρέπει να λειτουργούν ευέλικτα.
Οδηγός επιλογής
Βήμα 1 Επιλέξτε τη διάμετρο του κυλίνδρου → Με βάση το μέγεθος του σχοινιού
Βήμα 2 Επιβεβαιώστε το είδος σχοινιού → Σύρμα / ίνα
Βήμα 3 ️ Επιβεβαίωση της απαίτησης φορτίου → Αναφορά SWL
Βήμα 4 ️ Επιβεβαίωση θέσης εγκατάστασης
Βήμα 5 Επιβεβαίωση της απαίτησης πιστοποίησης
Προσαρμοσμένα χαρακτηριστικά
- Ανοιχτή δομή → Ευέλικτη είσοδος με σχοινί
- Στρίβλος καρφίτσης βαρέος → Υψηλή αντοχή
- Κούτσουρο → ομαλή περιστροφή
- Η επιφάνεια του εδάφους → Προστατεύει το σχοινί
- Χάλυβα χύτευσης → Δυνατή δομή
Οδηγός έρευνας
Παρακαλείστε να αναφέρετε τη διάμετρο σχοινιού, τον τύπο σχοινίου, το απαιτούμενο φορτίο, τη θέση εγκατάστασης και την απαίτηση πιστοποίησης.
Πώς Λειτουργεί
Το σχοινί καθοδηγείται από κυλίνδρους και το φορτίο μεταφέρεται μέσω του θάμνου και του άξονα της καρφίτσας στο θεμέλιο, εξασφαλίζοντας την ασφαλή λειτουργία.
Εφαρμογές
Αγκυροβόληση πλοίου. Οδηγία άκρου καταστρώματος.
Πιστοποιητικά και πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής κατασκευαστών → Διασφαλίζει τη συμμόρφωση με τις μεγάλες εταιρείες ταξινόμησης
Σχέδιο & Φωτογραφίες
Γενικά σχέδια και διαθέσιμες φωτογραφίες προϊόντων
Παραγγελία
MOQ: 1 Μονάδα. Παράδοση: 30-60 ημέρες. Προσαρμογή διαθέσιμη.
Γενικές ερωτήσεις
Ε1: Τι είναι το ανοιχτό είδος Fairlead;
Α: Το ανοιχτό είδος fairlead αναφέρεται σε μια δομή χωρίς κορυφαία πλάκα πάνω από τους κυλίνδρους..
Το κλειστό είδος fairlead περιλαμβάνει μια κορυφαία πλάκα που περιορίζει την κίνηση του σχοινιού (π.χ. JIS F2014 τύπου B και D).
Ε2: Γιατί ανοιχτή σχεδίαση τύπου;
Α: Ευέλικτη είσοδος με σχοινί από το εξωτερικό κατάστρωμα· κατάλληλη για αγκυροβολία σε πολλαπλές κατευθύνσεις· δομική διάταξη κυλίνδρων.
Ε3: Ποια είναι η λειτουργία του ύψους του θεμέλιου;
Α: Το ύψος του θεμέλιου χρησιμοποιείται για τη ρύθμιση της γωνίας οδήγησης του σχοινιού, τη μείωση της πίεσης κάμψης, την αποφυγή της επαφής με το κατάστρωμα και την ελαχιστοποίηση της φθοράς του σχοινιού.
Ε4: Γιατί είναι κρίσιμος ο άξονας της καρφίτσας;
Α: Αντέχει το φορτίο κάμψης από την ένταση του σχοινιού και καθορίζει τη δομική ασφάλεια.
Ε5: Γιατί χρησιμοποιείται το 2× φορτίο διάσπασης;
Απάντηση: Για να διασφαλιστεί ότι το fairlead παραμένει άθικτο ακόμα και αν το σχοινί αποτύχει.
Ε6: Πώς να βελτιωθεί η διάρκεια ζωής του σχοινιού;
Α: Αυξήστε την αναλογία D/d και εξασφαλίστε ομαλή επιφάνεια κυλίνδρου.
