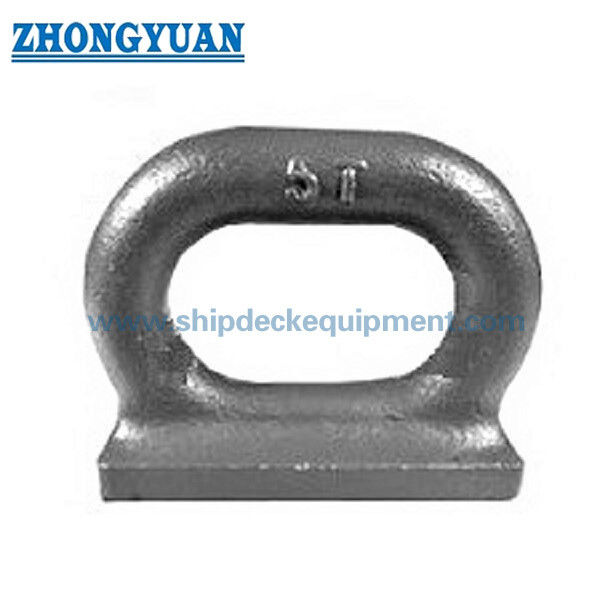

JIS Φ 3410 ενωμένος στενά ωοειδής εξοπλισμός πρόσδεσης σκαφών Eyeplate χάλυβα σφυρηλατημένων κομματιών τύπων Φ
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Αριθμό μοντέλου: | Τυποποιημένος και προσαρμοσμένος |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | As per quotation |
| Συσκευασία λεπτομέρειες: | Παλέτα ή προσαρμοσμένος |
| Χρόνος παράδοσης: | Σύμφωνα με την προσφορά |
| Όροι πληρωμής: | TT, L/C, κ.λπ. |
| Δυνατότητα προσφοράς: | Ικανοποιήστε τις ανάγκες πελατών |
|
Λεπτομερής ενημέρωση |
|||
| Πρότυπα: | JIS F3410-1999 | Ονομαστικά μεγέθη: | 3-15mm |
|---|---|---|---|
| Τύπος: | Τύπος Φ | Επιτρεπτό φορτίο: | 29.7 σε 147KN |
| Υλικό: | Ήπιος χάλυβας, σφυρηλατημένο κομμάτι χάλυβα γ-ΜΝ ανοξείδωτου | Επεξεργασία επιφάνειας: | αμμοβολή σε S2.5 + μία στρώση εποξειδικό αστάρι καταστήματος |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Επισημαίνω: | Σφυρηλατημένο χάλυβα συγκολλημένη ωοειδή μάτι,JIS F 3410 Ζυγισμένη ωοειδής οφθαλμοπλακέτα |
||
Περιγραφή προϊόντων
JIS Φ 3410 ενωμένος στενά ωοειδής εξοπλισμός πρόσδεσης σκαφών Eyeplate χάλυβα σφυρηλατημένων κομματιών τύπων Φ
Περιγραφή:
Σαν πιάτο ματιών για τα σκάφη που μπορούν να χρησιμοποιηθούν κατά την καθορισμό των δομών όπως τα τερματικά σχοινιών, οι δεσμοί, οι τροχαλίες, κ.λπ.
Κύρια τεχνική προδιαγραφή:
1.Standard: JIS F3410-1999,
2.Nominal μεγέθη: 315mm
3.Type: Τύπος Φ,
4.Permissible φορτίο: 29.7 σε 147KN
5.Material: Ήπιος χάλυβας, σφυρηλατημένο κομμάτι χάλυβα γ-ΜΝ ανοξείδωτου
6.The η επιφάνεια τελειωμένη eyeplate είναι απαλλαγμένη από τις ορατές ρωγμές και να ξεφλουδίσει.
7.Surface επεξεργασία: αμμόστρωση S2.5 + ένα στρώμα του εποξικού εγχυτήρα καταστημάτων
8. Πιστοποιητικά ταξινόμησης: CCS, NK, BV, ABS, dnv-GL, LR, KR, IRS, RS, κ.λπ.
Κύρια τεχνική παράμετρος:
| Ονομαστικός μέγεθος |
Επιτρεπτός φορτίο KN |
δ | Λ | Ρ | L1 | Β | Τ | χ | ρ | r1 | r2 | Πόδι συγκόλλησης φ |
Βάρος (κλ) |
| 3 | 29.4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2.44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3.88 |
| 7.5 | 73.5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 11 | 7.5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11.7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
Σχέδιο JIS Φ 3410 ενωμένος στενά ωοειδής εξοπλισμός πρόσδεσης σκαφών Eyeplate χάλυβα σφυρηλατημένων κομματιών τύπων Φ
