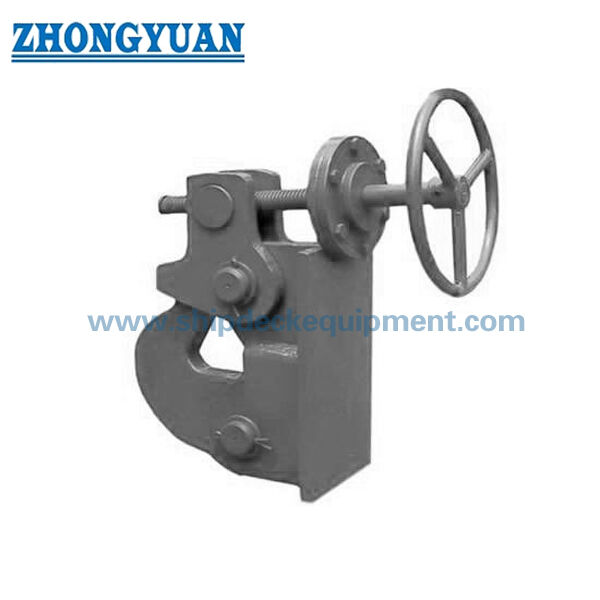

Ελευθερωτής αλυσίδας αγκυροβολής τύπου βίδες. CB 289-81 Αδιάβροχη σφραγίδα καλωδίου για το φράγμα αλυσίδας.

Ελευθερωτής αλυσίδας αγκυροβολής τύπου βίδες. CB 289-81 Αδιάβροχη σφραγίδα καλωδίου για το φράγμα αλυσίδας.

Επισκόπηση του προϊόντος

Ο αγκυροβολητής αλυσίδας άγκυρας τύπου βίδες CB 289-81, επίσης γνωστός ως σφίξιμο καλωδίου ή αγκυροβολητής καλωδίου άγκυρας,Χρησιμοποιείται για να εξασφαλίζει τον τελικό κρίκο μιας αλυσίδας άγκυρας και να επιτρέπει την ελεγχόμενη απελευθέρωση όταν απαιτείταιΜπορεί να τοποθετηθεί στο κατάστρωμα του πλοίου, σε ένα προθάλαμο ή στο όριο του θυρίδας αλυσίδας άγκυρας σύμφωνα με το σχεδιασμό του πλοίου, τον χώρο εγκατάστασης, τις απαιτήσεις υδατοστερότητας και τη διάταξη λειτουργίας.

Αυτή η στρογγυλοποιημένη σύσφιξη καλωδίων καλύπτει ονομαστική διάμετρο αλυσίδας που κυμαίνεται από 25 mm έως 122 mm με βάση τον παρασταθέντα πίνακα παραμέτρων και αναφέρεται για αλυσίδες άγκυρας κλάσης 2 και κλάσης 3.εργοστάσια επισκευής, πλοιοκτήτες και μηχανικούς αγοραστές, τα κύρια σημεία επιβεβαίωσης είναι το μέγεθος της αλυσίδας, το βαθμό της αλυσίδας άγκυρας, η θέση τοποθέτησης, η δοκιμή υδραυλικής λειτουργίας, η άδεια λειτουργίας, το υλικό,Προστασία επιφάνειας, το πεδίο εφαρμογής του πιστοποιητικού, και εάν το σχέδιο απαιτεί CB 289-81 ή άλλη επιβεβαιωμένη αναθεώρηση.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Απελευθερωτής αλυσίδας άγκυρας τύπου βίδες / σφραγίδα καλωδίου → εξασφαλίζει τον τελικό κρίκο της αλυσίδας άγκυρας και υποστηρίζει την ελεγχόμενη απελευθέρωση σύμφωνα με τη διαδικασία του δοχείου.
• Τεχνικό πρότυπο: CB 289-81 όπως παρέχεται → πρέπει να επιβεβαιωθεί η ακριβής αναθεώρηση του προτύπου εάν το έγγραφο του έργου αναφέρεται επίσης στο CB* 289-91.
• Ονομαστική περιοχή διαμέτρου αλυσίδας: 25 mm έως 122 mm → καλύπτει διάφορα μεγέθη αλυσίδας άγκυρας για μικρά σκάφη, ρυμουλκούμενα σκάφη, εργασιακά σκάφη, εσωτερικά σκάφη και άλλους τύπους πλοίων, όταν το σκάφος που τραβά ταιριάζει.
• Εφαρμόσιμη κατηγορία αλυσίδας: Αλυσίδες άγκυρας κατηγορίας 2 και 3 → η κατηγορία αλυσίδας και οι διαστάσεις του τελικού συνδέσμου πρέπει να ελέγχονται πριν από την επιλογή.
• Θέση εγκατάστασης: όριο του καταστρώματος του πλοίου, του προθάλαμου ή της αλυσίδας άγκυρας → δομή τοποθέτησης, διαχωρισμός λειτουργίας και υδραυλικό όριο πρέπει να επιβεβαιώνονται με σχέδιο.
• Λειτουργία: μηχανική διάταξη με βίδα → σχεδιασμένη για πρακτική περιστροφική λειτουργία και αξιόπιστη λειτουργία απελευθέρωσης/εξαγωγής όταν εγκαθίσταται και συντηρείται σωστά.
• Απαιτούμενη υδραυλική ακεραιότητα: προσδιορίζεται δοκιμή υδραυλικής ακεραιότητας → η μέθοδος δοκιμής, η πίεση, η διάρκεια και τα κριτήρια αποδοχής πρέπει να ακολουθούν τις απαιτήσεις του έργου ή της κατηγορίας.
• Υλικό και φινίρισμα: Χάλυβας C-Mn ή ανοξείδωτου χάλυβα, με Sa 2.5 εκρήγνυνση + επωξικό εργοστάσιο πρώτης ύλης, γκάλβωση ή προσαρμοσμένη επεξεργασία επιφάνειας διαθέσιμη ανάλογα με την παραγγελία.

Βασικές τεχνικές παραμέτρους

Βασικές διαστάσεις επιλογής σελίδας για τον αλυσοδέκτη αλυσίδας άγκυρας τύπου βίδες CB 289-81.Ο πλήρης πίνακας διαστάσεων που παρέχεται διατηρείται στην ενότητα Αναφοράς Μηχανικής.

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την ονομασία του προϊόντος και την τυποποιημένη αναφορά: αγκυροβολητής αλυσίδας άγκυρας τύπου βίδες / σφίξιμο καλωδίου, CB 289-81 ή την ακριβή αναθεώρηση που καθορίζεται από το έργο.

Βήμα 2: Επιβεβαιώστε το εύρος ονομαστικής διαμέτρου της αλυσίδας άγκυρας, το βαθμό της αλυσίδας και τη διάταξη του άκρου-σύνδεσης / του πικρού άκρου σύμφωνα με τις προδιαγραφές της αλυσίδας άγκυρας του σκάφους.

Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης: όριο του καταστρώματος, του προθάλαμου ή της αλυσίδας, συμπεριλαμβανομένου του διαθέσιμου χώρου, της κατεύθυνσης λειτουργίας, της θέσης ανοίγματος και του υδατοστεγούς ορίου.

Βήμα 4: Επιβεβαίωση της απαίτησης υλικού: χάλυβα C-Mn, ανοξείδωτο χάλυβα ή άλλη καθορισμένη ποιότητα χάλυβα, μαζί με τυχόν απαιτήσεις πιστοποιητικού υλικού.

Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας και την προστασία από τη διάβρωση: Sa 2.5 εκρήγνυνση + επωξικό πρώιμο, γαλβανισμένο φινίρισμα, τελικό σύστημα βαφής ή προσαρμοσμένη επεξεργασία της επιφάνειας.

Βήμα 6: Επιβεβαιώστε το πεδίο εφαρμογής της επιθεώρησης και του πιστοποιητικού πριν από την προσφορά: δοκιμή λειτουργίας στεγανότητας, πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση κατηγορίας ή επιθεώρηση μαρτύρων, εάν απαιτείται.

Βήμα 7: Παροχή ποσότητας, τύπου σκάφους, σχεδίου εγκατάστασης ή φωτογραφίας αναφοράς, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης και τυχόν απαιτήσεις της εταιρείας ταξινόμησης.

Δομή

Screw-operated body | Anchor chain end-link clenching interface | Manual / remote operating connection according to vessel layout | Deck or bulkhead mounting interface | Watertight sealing arrangement | Inspection and coating surface | Optional stainless steel execution

Σχεδιασμός, εγκατάσταση και πλεονεκτήματα ποιότητας

• Η δομή με βίδες υποστηρίζει τη σταδιακή μηχανική στερέωση και απελευθέρωση του τελικού κρίκου της αλυσίδας άγκυρας, η οποία είναι χρήσιμη όταν απαιτείται μια απλή, ανθεκτική και λειτουργική διάταξη.
• Η εγκατάσταση μπορεί να τοποθετηθεί σε θέσεις καταστρώματος ή προθάλαμου όταν υποστηρίζεται από το σχέδιο του σκάφους.και το υδατοστεγές όριο θα πρέπει να ελέγχεται από το ναυπηγείο ή το γραφείο σχεδιασμού.
• Η παρέχουσα περιοχή μεγεθών από 25 mm έως 122 mm διάμετρος αλυσίδας επιτρέπει την επιλογή της σφραγίδας καλωδίου για διαφορετικά μεγέθη πλοίων, συμπεριλαμβανομένων μικρών σκαφών, ρυμουλκούμενων, σκαφών εργασίας, σκαφών υπηρεσίας,και εσωτερικών σκαφών όταν η προδιαγραφή της αλυσίδας αντιστοιχεί.
• Οι δοκιμές λειτουργίας στεγνής υδάτινης ρύπανσης παρατίθενται στις παρεχόμενες προδιαγραφές, καθιστώντας το σχεδιασμό σφραγίδωσης και την διεπαφή εγκατάστασης σημαντικά σημεία αγοράς και επιθεώρησης.
• Οι επιλογές C-Mn χάλυβα και ανοξείδωτου χάλυβα επιτρέπουν στον αγοραστή να ταιριάζει με το περιβάλλον διάβρωσης, τις προσδοκίες συντήρησης, το σύστημα βαφής του σκάφους και τον προϋπολογισμό του έργου.
• Οι περιοχές επαφής περιστροφής και βίδες πρέπει να ελέγχονται για ομαλή λειτουργία μετά την κατασκευή, την επεξεργασία της επιφάνειας και την τελική συναρμολόγηση, ώστε να αποφεύγεται η υπερβολική προσπάθεια λειτουργίας.
• Η επεξεργασία της επιφάνειας μπορεί να οργανωθεί ως Sa 2.5 εκρήγνυνση με epoxy shop primer, γκάλβωση ή προσαρμοσμένη επικάλυψη σύμφωνα με τις προδιαγραφές επικάλυψης του έργου.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB 289-81 όπως παρέχεται → χρησιμοποιήστε αυτή την αναφορά όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί αυτό το άνοιγμα άγκυρας τύπου βίδες.
• Ονομασία προϊόντος: Απελευθερωτής αλυσίδας άγκυρας τύπου βίδες / σφραγίδα καλωδίου → χρησιμοποιείται για τη στερέωση και απελευθέρωση του τελικού κρίκου της αλυσίδας άγκυρας, όχι για την υπηρεσία ανύψωσης.
• Ονομαστική διάμετρος αλυσίδας: 25·122 mm → επιλέξτε ανάλογα με την πραγματική διάμετρο αλυσίδας άγκυρας και το σχέδιο σχεδίου.
• Κατηγορία αλυσίδας άγκυρας: Κατηγορία 2 / Κατηγορία 3 → Κατηγορία αλυσίδας και διαστάσεις τελικής σύνδεσης πρέπει να επιβεβαιώνονται πριν από την κατασκευή.
• Εγκατάσταση: όριο κατάστρωμα / προθάλαμο / ντουλάπι αλυσίδας → διεπαφή εγκατάστασης και στεγανή περιοχή πρέπει να ακολουθούν το σχέδιο διάταξης του σκάφους.
• Δραστηριότητα: μηχανική απελευθέρωση με βίδα → πρέπει να επιβεβαιώνεται η διάταξη χειριστή, ράβδου ή τηλεχειρισμού σύμφωνα με το σχέδιο του δοχείου.
• Δυναμικό αδιάβροχο: δοκιμή που απαιτείται σύμφωνα με τις προδιαγραφές που παρέχονται → μέθοδος δοκιμής και κριτήρια αποδοχής που πρέπει να επιβεβαιώνονται από τις απαιτήσεις του σχεδίου.
• Υλικό: Χάλυβας C-Mn ή ανοξείδωτου χάλυβα → η ακριβής ποιότητα και το πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + epoxy shop primer, κυλίνδυνα ή προσαρμοσμένα → τελικό φινίρισμα ακολουθεί τις απαιτήσεις προστασίας από τη διάβρωση του έργου.
• Απαιτήσεις πιστοποιητικού: διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου → έγκριση κατηγορίας, επιθεώρηση μαρτύρων και επίπεδο πιστοποιητικού πρέπει να επιβεβαιώνονται πριν από την προσφορά.

Πώς Λειτουργεί

Anchor chain end link is fixed by the cable clench → Screw mechanism keeps the link secured during normal service → Operator turns the screw / control arrangement from the designated position when release is required → The end link is released according to vessel procedure → Watertight function is checked according to project test requirement

Εφαρμογές

Small vessels | Tugboats | Workboats | Service boats | Patrol boats | Government vessels | Inland vessels | Anchor chain lockers | Deck anchor chain end securing positions | Bulkhead anchor chain end securing positions | Newbuilding and repair projects

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την απαίτηση δοκιμής στεγανότητας και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

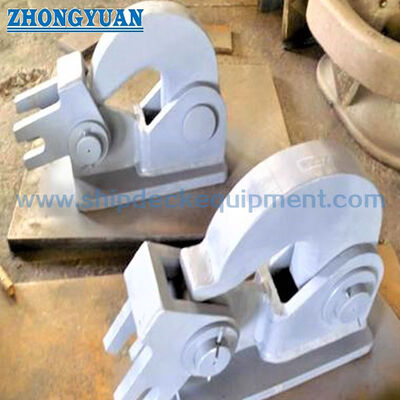

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Πώς θα πρέπει να επιλέγεται ο σωστός ελευθερωτής αλυσίδας άγκυρας τύπου βίδες CB 289-81;

Α1: Επιλέξτε το μοντέλο ανάλογα με τη ονομαστική διάμετρο της αλυσίδας άγκυρας, την ποιότητα της αλυσίδας, τη διάταξη της άκρης της αλυσίδας, τη θέση εγκατάστασης, την ανοικτή θέση λειτουργίας και το σχέδιο του αγγείου.Ο προμηθευόμενος πίνακας καλύπτει αλυσίδες διαμέτρου από 25 mm έως 122 mm.

Ε2: Μπορεί αυτή η σύσφιξη καλωδίων να τοποθετηθεί τόσο στο κατάστρωμα όσο και στις θέσεις των διαφράξεων;

Α2: Μπορεί να τοποθετηθεί σε θέσεις καταστρώματος ή πτέρυγας, όταν ο σχεδιασμός του σκάφους υποστηρίζει τη διασύνδεση τοποθέτησης και το στεγανό όριο.τοποθεσία έναρξης, την κατεύθυνση λειτουργίας και τις απαιτήσεις επιθεώρησης.

Ε3: Τα πιστοποιητικά κατηγορίας παρέχονται αυτόματα με κάθε παραγγελία;

Α3: Αριθ. Πιστοποιητικά σχετικά με την κατηγορία, επιθεώρηση μαρτύρων, ιχνηλασιμότητα υλικού,Η τεκμηρίωση δοκιμών στεγανότητας και υδατοστεγότητας πρέπει να επιβεβαιώνεται πριν από την προσφορά και να οργανώνεται σύμφωνα με τις απαιτήσεις του έργου και τη διαδικασία έγκρισης κατηγορίας..
