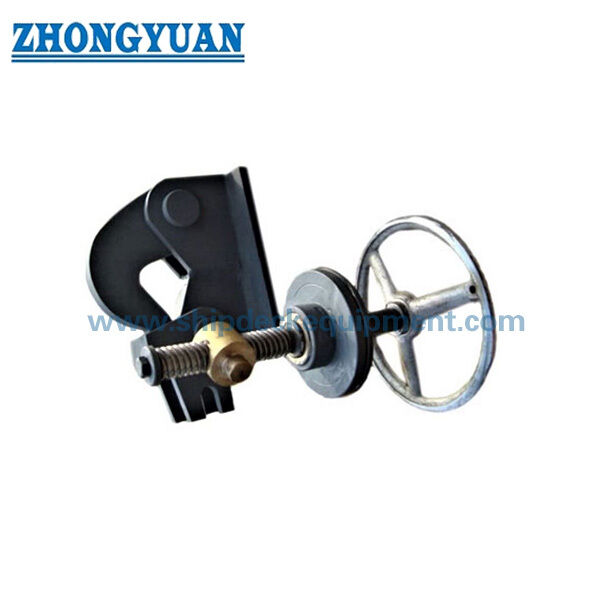

Αδιάβροχο Σφιγκτήρας Αλυσίδας Άγκυρας Τύπου Βιδωτού για Αλυσίδες 28, 32 & 34 mm | CB/Z 887-2007

Αδιάβροχο Σπειροειδές Σύστημα Απελευθέρωσης Άγκυρας για Αλυσίδες 28, 32 & 34 mm | CB/Z 887-2007

Επισκόπηση Προϊόντος

Το αδιάβροχο σπειροειδές σύστημα απελευθέρωσης αλυσίδας άγκυρας CB/Z 887-2007 είναι μια μηχανική διάταξη ασφάλισης και ελεγχόμενης απελευθέρωσης του άκρου της αλυσίδας. Η αδιάβροχη διαμόρφωση χρησιμοποιεί ένα άγκιστρο απελευθέρωσης, άξονες λειτουργίας, τραπεζοειδές κοχλία, ολισθητήρα, εξαρτήματα ασφάλισης και μια στεγανή διάταξη φλάντζας, ώστε ο μηχανισμός απελευθέρωσης να μπορεί να λειτουργεί μέσω του ορίου εγκατάστασης, διατηρώντας παράλληλα τη συγκεκριμένη λειτουργία στεγανοποίησης.

Η παρούσα σελίδα καλύπτει τις αδιάβροχες διαμορφώσεις 28 mm, 32 mm και 34 mm που ορίζονται από το CB/Z 887-2007. Η επιλογή και η κατασκευή πρέπει να ελέγχονται έναντι του ισχύοντος τυποποιημένου σχεδίου, της πραγματικής σύνδεσης του άκρου της αλυσίδας, της διεπαφής εγκατάστασης, της κατεύθυνσης λειτουργίας, του διαθέσιμου χώρου και της εγκεκριμένης τεκμηρίωσης του έργου. Η μη αδιάβροχη διαμόρφωση είναι μια ξεχωριστή διάταξη και δεν αναπαρίσταται από τον παρακάτω πίνακα διαστάσεων.

Γρήγορες Προδιαγραφές

• Τύπος προϊόντος: αδιάβροχο σπειροειδές σύστημα απελευθέρωσης αλυσίδας άγκυρας → ασφαλίζει το άκρο της αλυσίδας σε κανονική κατάσταση και παρέχει ελεγχόμενη μηχανική λειτουργία απελευθέρωσης.

• Πρότυπο: CB/Z 887-2007 → οι διαστάσεις κατασκευής, η αδιαβροχοποίηση, οι απαιτήσεις επιθεώρησης και ποιότητας σε αυτήν τη σελίδα βασίζονται αποκλειστικά σε αυτό το πρότυπο.

• Εφαρμοστέα αλυσίδα άγκυρας: 28 / 32 / 34 mm → διακριτά τυποποιημένα μεγέθη. Επιλέξτε το ακριβές μέγεθος από την εγκεκριμένη αλυσίδα και το σχέδιο εγκατάστασης.

• Αδιάβροχη διαμόρφωση: στεγανή διάταξη φλάντζας γύρω από τον άξονα λειτουργίας → παρέχει τη διεπαφή στεγανοποίησης που απαιτείται για τον αδιάβροχο τύπο.

• Απαίτηση αδιαβροχοποίησης: η διάταξη φλάντζας πρέπει να αντέχει σε στατική πίεση νερού όχι μικρότερη από 0,4 MPa χωρίς διαρροή.

• Μηχανισμός λειτουργίας: τραπεζοειδής κοχλίας + ολισθητήρας + άγκιστρο απελευθέρωσης → η χειροκίνητη περιστροφή του άξονα παράγει ελεγχόμενη απενεργοποίηση του άγκιστρου.

• Τυποποιημένα μεγέθη σπειρώματος: Tr 24×5-7 για αλυσίδα 28 mm. Tr 26×5-7 για αλυσίδα 32 / 34 mm → βασικές διαστάσεις μηχανικής κατεργασίας και ελέγχου συναρμολόγησης.

• Μάζα αναφοράς: 23 / 28 / 28 kg για αδιάβροχες διαμορφώσεις 28 / 32 / 34 mm → χρήσιμο για χειρισμό εγκατάστασης και συσκευασία.

Κύριες Τεχνικές Παράμετροι

Αδιάβροχη διαμόρφωση CB/Z 887-2007. Οι διαστάσεις είναι σε mm. Οι τιμές σε παρένθεση είναι διαστάσεις αναφοράς.

Οδηγός Επιλογής & Ερωτήσεων

• Βήμα 1: Επιβεβαιώστε την αδιάβροχη σπειροειδή διαμόρφωση CB/Z 887-2007 και το απαιτούμενο μέγεθος αλυσίδας άγκυρας 28 / 32 / 34 mm.

• Βήμα 2: Επιβεβαιώστε τη σύνδεση του άκρου της αλυσίδας, το όριο εγκατάστασης, τις διαστάσεις διεπαφής H / h / b / L / B, την κατεύθυνση του άξονα και τον διαθέσιμο χώρο λειτουργίας από το εγκεκριμένο σχέδιο.

• Βήμα 3: Επιβεβαιώστε την απαίτηση δοκιμής αδιαβροχοποίησης, το πεδίο εφαρμογής της παρακολούθησης από τον πελάτη / την κλάση / τον τρίτο φορέα και την απαιτούμενη τεκμηρίωση δοκιμών.

• Βήμα 4: Επιβεβαιώστε το πρόγραμμα υλικών εξαρτημάτων, την ιχνηλασιμότητα υλικών, την προδιαγραφή συσκευασίας, την απαίτηση λίπανσης και την προστατευτική επίστρωση.

• Βήμα 5: Παρέχετε ποσότητα, τύπο σκάφους εφαρμογής, θέση εγκατάστασης, σχέδιο ή φωτογραφία αναφοράς, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης και απαιτήσεις εγγράφων έγκρισης.

Δομή

Κύριο σώμα | Άγκιστρο απελευθέρωσης | Μεγάλος άξονας | Μικρός άξονας | Μάνταλο ασφάλισης | Παξιμάδι συμπίεσης | Μανίκι συμπίεσης | Φλάντζα | Σώμα φλάντζας | Δακτύλιος | Τραπεζοειδής κοχλίας | Ολισθητήρας

Απαιτήσεις Κατασκευής & Τεχνικής Ποιότητας

• Έλεγχος διαστάσεων: οι διαστάσεις H, h, b, L, B, t, d και l, μαζί με το καθορισμένο τραπεζοειδές σπείρωμα, πρέπει να ακολουθούν τη διαμόρφωση CB/Z 887-2007 και το ελεγχόμενο σχέδιο παραγωγής.

• Σπειρώματα και ολισθαίνοντα μέρη: ο τραπεζοειδής κοχλίας, το αντίστοιχο σπείρωμα, ο ολισθητήρας και οι εφαρμογές του άξονα πρέπει να είναι μηχανουργημένα και συναρμολογημένα έτσι ώστε η κίνηση να είναι ομαλή και χωρίς εμπλοκή. Οι γωνίες και οι αιχμηρές ακμές πρέπει να αφαιρεθούν.

• Αδιάβροχη συναρμολόγηση: η φλάντζα, το μανίκι συμπίεσης, το παξιμάδι συμπίεσης και τα εξαρτήματα της φλάντζας πρέπει να τοποθετηθούν σωστά, ώστε η αδιάβροχη διαμόρφωση να πληροί την καθορισμένη απαίτηση στεγανοποίησης.

• Δοκιμή αδιαβροχοποίησης: η διάταξη φλάντζας πρέπει να αντέχει σε στατική πίεση νερού όχι μικρότερη από 0,4 MPa χωρίς διαρροή. Η εκτέλεση και η παρακολούθηση της δοκιμής πρέπει να ακολουθούν το εγκεκριμένο πεδίο εφαρμογής επιθεώρησης.

• Λειτουργία: το άγκιστρο απελευθέρωσης, οι άξονες, ο κοχλίας και ο ολισθητήρας πρέπει να λειτουργούν μέσω της προβλεπόμενης ακολουθίας ασφάλισης και απελευθέρωσης χωρίς να κολλάνε. Η σήμανση κατεύθυνσης ανοίγματος / ασφάλισης πρέπει να είναι σαφής μετά τη συναρμολόγηση.

• Έλεγχος υλικών: τα υλικά των εξαρτημάτων πρέπει να συμμορφώνονται με το πρόγραμμα υλικών και τα αναφερόμενα πρότυπα υλικών που καθορίζονται από το CB/Z 887-2007. Οι αντικαταστάσεις υλικών απαιτούν έγκριση έργου πριν από την κατασκευή.

• Επιφάνεια και λίπανση: οι περιοχές τριβής, σπειρώματος και επαφής ρουλεμάν πρέπει να λαμβάνουν κατάλληλη λίπανση. Οι εκτεθειμένες επιφάνειες πρέπει να λαμβάνουν την προστατευτική επεξεργασία που απαιτείται από το πρότυπο και το εγκεκριμένο σύστημα επίστρωσης του έργου.

• Τελική επιθεώρηση: επαληθεύστε την τεκμηρίωση υλικών, τις κύριες διαστάσεις, την εμφάνιση, την κατάσταση συναρμολόγησης, την ευελιξία λειτουργίας, την αδιαβροχοποίηση, τη σήμανση και την τεκμηρίωση παράδοσης πριν από την απελευθέρωση.

Προσαρμοσμένα Χαρακτηριστικά

• Πρότυπο: CB/Z 887-2007 → βάση σχεδιασμού, κατασκευής και αποδοχής για αυτήν τη σελίδα.

• Διαμόρφωση: Αδιάβροχο σπειροειδές → περιλαμβάνεται στεγανή διάταξη φλάντζας. Ο μη αδιάβροχος τύπος είναι ξεχωριστός.

• Διάμετρος αλυσίδας: 28 / 32 / 34 mm → τυποποιημένη διακριτή σειρά μεγεθών που εμφανίζεται σε αυτήν τη σελίδα.

• Αδιαβροχοποίηση: ≥0,4 MPa στατική πίεση νερού, χωρίς διαρροή → ισχύει για την αδιάβροχη διάταξη στεγανοποίησης.

• Σπείρωμα: Tr 24×5-7 ή Tr 26×5-7 → επιλέγεται ανάλογα με το μέγεθος της αλυσίδας και την τυποποιημένη διαμόρφωση.

• Υλικά: Υλικά από ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα και κράματα χαλκού ειδικά για εξαρτήματα, σύμφωνα με το CB/Z 887-2007 → οι τελικές βαθμίδες ανά εξάρτημα ακολουθούν το ελεγχόμενο BOM.

• Λειτουργία: Χειροκίνητη απελευθέρωση με κοχλία και ολισθητήρα → η κατεύθυνση λειτουργίας, η εμπλοκή του άγκιστρου και ο διαθέσιμος χώρος πρέπει να ταιριάζουν με το εγκεκριμένο σχέδιο εγκατάστασης.

• Επιθεώρηση: Έλεγχοι διαστάσεων, οπτικοί, λειτουργικοί και αδιαβροχοποίησης → πεδίο εφαρμογής παρακολούθησης και τεκμηρίωσης σύμφωνα με την απαίτηση παραγγελίας.

• Απαίτηση πιστοποιητικού: Διαθέσιμο σύμφωνα με την απαίτηση του έργου → πιστοποιητικό κατασκευαστή, έγγραφα υλικών και πεδίο εφαρμογής επιθεώρησης κλάσης / τρίτου φορέα πρέπει να συμφωνηθούν πριν από την παραγωγή.

Πώς Λειτουργεί

Το άκρο της αλυσίδας άγκυρας συνδέεται με το άγκιστρο απελευθέρωσης → Τα εξαρτήματα ασφάλισης και ο μηχανισμός κοχλία συγκρατούν το άγκιστρο → Ο χειριστής περιστρέφει τον άξονα λειτουργίας προς την καθορισμένη κατεύθυνση απελευθέρωσης → Ο τραπεζοειδής κοχλίας κινεί τον ολισθητήρα → Το άγκιστρο απελευθέρωσης απενεργοποιείται σε ελεγχόμενη ακολουθία → Η διάταξη επιθεωρείται και επαναφέρεται μετά τη λειτουργία.

Εφαρμογές

Αδιάβροχες διατάξεις απελευθέρωσης άκρου αλυσίδας άγκυρας | Συστήματα αγκύρωσης ειδικών σκαφών | Εγκαταστάσεις ελεγχόμενες από σχέδιο | Έργα νέων κατασκευών | Έργα επισκευής και αντικατάστασης που καθορίζονται στο CB/Z 887-2007

Πιστοποιήσεις & Πλεονεκτήματα

Πιστοποιητικά και επιθεώρηση από τρίτους μπορούν να κανονιστούν σύμφωνα με τις απαιτήσεις του έργου, το συμφωνημένο πεδίο εφαρμογής επιθεώρησης, την ιχνηλασιμότητα υλικών και τη διαδικασία έγκρισης. Δεν περιλαμβάνονται από προεπιλογή.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή.

Σχέδια & Φωτογραφίες

Συχνές Ερωτήσεις

Ε1: Ποια μεγέθη αλυσίδων καλύπτονται από την αδιάβροχη διαμόρφωση σε αυτήν τη σελίδα;

Α1: Τα τυποποιημένα μεγέθη που εμφανίζονται εδώ είναι 28 mm, 32 mm και 34 mm. Είναι διακριτά μεγέθη, οπότε η επιλογή πρέπει να ταιριάζει με την πραγματική αλυσίδα και το εγκεκριμένο σχέδιο εγκατάστασης, αντί να αντιμετωπίζονται τα 28-34 mm ως συνεχές εύρος.

Ε2: Ποια είναι η βασική απαίτηση αποδοχής για τον αδιάβροχο τύπο;

Α2: Η διάταξη στεγανοποίησης της φλάντζας πρέπει να αντέχει σε στατική πίεση νερού όχι μικρότερη από 0,4 MPa χωρίς διαρροή. Το συμφωνημένο σχέδιο επιθεώρησης πρέπει να καθορίζει τις απαιτήσεις παρακολούθησης και τεκμηρίωσης.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την κατασκευή;

Α3: Επιβεβαιώστε το μέγεθος της αλυσίδας, το σχέδιο εγκατάστασης, τη σύνδεση του άκρου της αλυσίδας, τις διαστάσεις ορίου, την κατεύθυνση του άξονα, τον χώρο λειτουργίας, την απαίτηση τεκμηρίωσης υλικών, την επίστρωση, το πεδίο εφαρμογής επιθεώρησης αδιαβροχοποίησης, την ποσότητα και την απαίτηση παράδοσης., πίεση δοκιμής και πεδίο εφαρμογής παρακολούθησης, απαιτήσεις υλικών / επιστρώσεων, ποσότητα, προορισμό και χρονοδιάγραμμα παράδοσης.
