Αδιάβροχο Βιδωτή Αλυσίδα Άγκυρας | CB 887-1977 for Legacy Submarine Systems

Επισκόπηση προϊόντος

Ο υδατοστεγής βιδωτής αλυσίδας απελευθέρωσης αγκύρωσης CB 887-1977 είναι ένα μηχανικό συγκρότημα απελευθέρωσης έκτακτης ανάγκης που προορίζεται από το αρχικό πρότυπο για διατάξεις αγκύρωσης υποβρυχίων. Χρησιμοποιεί έναν περιστρεφόμενο άξονα, τραπεζοειδή βίδα, ολισθητήρα, άγκιστρο απελευθέρωσης, εξαρτήματα ασφάλισης και μια συσκευασμένη δομή κουτιού γεμίσματος για να διατηρεί την αλυσίδα αγκύρωσης στην κανονική κατάσταση και να την απελευθερώνει μέσω μιας ελεγχόμενης χειροκίνητης ακολουθίας λειτουργίας όταν απαιτείται.

Η παλαιού τύπου σειρά μεγέθους CB 887-1977 καλύπτει διαμέτρους αλυσίδας αγκύρωσης από 28 έως 57 mm. Θα πρέπει να αντιμετωπίζεται ως προϊόν αντικατάστασης, επισκευής ή ελεγχόμενου σχεδίου και όχι ως γενικού απελευθερωτή αγκύρωσης του εμπορικού πλοίου. Το CB 887-2007 αντικατέστησε την έκδοση του 1977, αναθεώρησε τη σειρά μεγέθους αλυσίδας, πρόσθεσε έναν μη στεγανό τύπο και εισήγαγε μια απαίτηση ποσοτικής στεγανότητας. Το εγκεκριμένο σχέδιο σκάφους, η διεπαφή εγκατάστασης, η κατεύθυνση λειτουργίας, το πεδίο δοκιμής και η απαίτηση εξουσιοδότησης ή κλάσης πρέπει επομένως να επιβεβαιωθούν πριν από την προσφορά και την παραγωγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: Στεγανός έλικας / απελευθερωτής αλυσίδας αγκύρωσης τύπου βίδας → μηχανική συγκράτηση και ελεγχόμενη απελευθέρωση έκτακτης ανάγκης σε ένα υδατοστεγές όριο.
• Τυπική βάση: CB 887-1977 παλαιού τύπου διαμόρφωση → το αρχικό πρότυπο πεδίο εφαρμογής περιορίζεται σε υποβρύχιες εφαρμογές και όχι σε συνηθισμένα εμπορικά πλοία.
• Εύρος διαμέτρου αλυσίδας παλαιού τύπου: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → επιλέξτε από το υπάρχον εγκεκριμένο σχέδιο εγκατάστασης και τη γεωμετρία σύνδεσης αλυσίδας.
• Σημείωση τρέχοντος προτύπου: Το CB 887-2007 αντικαθιστά την έκδοση του 1977 → νέα έργα θα πρέπει να επιβεβαιώνουν εάν απαιτείται η τρέχουσα διαμόρφωση QS ή QF 28 / 32 / 34 mm.
• Αναφορά στεγανότητας (CB 887-2007): Δοκιμή διαρροής γεμιστήρα σε στατική πίεση νερού τουλάχιστον 0,4 MPa → ισχύει για παλαιού τύπου παροχή μόνο όταν περιλαμβάνεται στην εγκεκριμένη προδιαγραφή δοκιμής.
• Μηχανισμός λειτουργίας: περιστρεφόμενος άξονας + τραπεζοειδής βίδα + ολισθητήρας + άγκιστρο απελευθέρωσης → η χειροκίνητη λειτουργία πρέπει να ελεγχθεί για ομαλή κίνηση και καθαρή σήμανση κατεύθυνσης ανοίγματος / κλειδώματος.
• Έννοια υλικού: ανάμεικτος χάλυβας, ανοξείδωτος χάλυβας, ορείχαλκος, θάμνος και εξαρτήματα συσκευασίας → οι τελικές ποιότητες υλικών ακολουθούν το εγκεκριμένο BOM, όχι μια γενική περιγραφή υλικού.
• Εστίαση επιθεώρησης: διαστάσεις, υλικά, κατάσταση επιφάνειας, ποιότητα συγκόλλησης όπου ισχύει, στεγανότητα, ευελιξία λειτουργίας, σήμανση και τεκμηρίωση παράδοσης.

Κύριες Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

Βήμα 1: Επιβεβαιώστε την απαιτούμενη τυπική βάση αναθεώρησης και σέρβις: αντικατάσταση/επισκευή παλαιού τύπου CB 887-1977 ή τρέχουσα σχεδίαση CB 887-2007.

Βήμα 2: Επιβεβαιώστε τη διάμετρο της αλυσίδας αγκύρωσης, τη σήμανση του αρχικού μοντέλου, τη σύνδεση στο άκρο της αλυσίδας και την υπάρχουσα εγκατάσταση ή σχέδιο του σκάφους. Σημειώστε ότι το τρέχον πρότυπο άλλαξε το παλαιό μέγεθος των 31 mm σε 32 mm.

Βήμα 3: Επιβεβαιώστε τη στεγανή ή μη στεγανή διαμόρφωση, την οριακή πίεση, την πίεση δοκιμής, τον χρόνο συγκράτησης, την αποδοχή διαρροής και την απαίτηση μάρτυρα.

Βήμα 4: Επιβεβαιώστε τη διεπαφή εγκατάστασης, την κατεύθυνση του άξονα λειτουργίας, το διαθέσιμο διάκενο λειτουργίας, την κατεύθυνση απελευθέρωσης, την περιβάλλουσα δομή και την πρόσβαση για επιθεώρηση και συντήρηση.

Βήμα 5: Επιβεβαιώστε τη λίστα εγκεκριμένων υλικών, τον τύπο συσκευασίας, τα σημεία λίπανσης, το σύστημα επίστρωσης, την ιχνηλασιμότητα του υλικού, την τεκμηρίωση του κατασκευαστή και οποιοδήποτε πεδίο επιθεώρησης κατηγορίας ή αρχής.

Βήμα 6: Δώστε ποσότητα, τύπο σκάφους εφαρμογής, φωτογραφίες αντικατάστασης, πρωτότυπο σχέδιο ή διαστάσεις, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.

Δομή

Κύριο σώμα | Αποδέσμευση γάντζου | Μεγάλος άξονας | Μικρός άξονας | Ασφάλιση κλειδώματος | Παξιμάδι συμπίεσης | Συμπιεστικό χιτώνιο | Συσκευασία | Σώμα κουτιού γέμισης | Μπους | Τραπεζοειδής βίδα | Ολισθητής

Στεγανότητα, Μηχανισμός & Ποιοτικά Πλεονεκτήματα

• Η διάταξη συσκευασμένου κιβωτίου γεμίσματος παρέχει μια καθορισμένη διεπαφή στεγανοποίησης γύρω από τον άξονα λειτουργίας όταν καθορίζεται μια υδατοστεγής διαμόρφωση.
• Η τραπεζοειδής βίδα μετατρέπει την περιστροφή του άξονα σε ελεγχόμενη κίνηση του ολισθητήρα, επιτρέποντας την απεμπλοκή του γάντζου απελευθέρωσης μέσω μιας σκόπιμης μηχανικής ακολουθίας λειτουργίας.
• Η λαβή ασφάλισης και η επισημασμένη κατεύθυνση ανοίγματος / κλειδώματος συμβάλλουν στη μείωση της ακούσιας λειτουργίας. η τελική διάταξη ασφάλισης και λειτουργίας πρέπει να ταιριάζει με το εγκεκριμένο σχέδιο.
• Τα λειτουργικά υλικά θα πρέπει να επιλέγονται με βάση το καθήκον του εξαρτήματος: δομική αντοχή για το σώμα και το άγκιστρο, αντοχή στη διάβρωση και τη φθορά για άξονες, κατάλληλα υλικά ρουλεμάν / σπειρώματος για δακτυλίους και βίδες και εγκεκριμένη συσκευασία για το κουτί γεμίσματος.
• Η επιθεώρηση θα πρέπει να καλύπτει την τεκμηρίωση του υλικού, τις διαστάσεις, τα ελαττώματα της επιφάνειας, την ποιότητα συγκόλλησης όπου ισχύει, τη λίπανση, τη σήμανση, την ομαλή περιστροφή, τη δοκιμή διαρροής και τα αρχεία συσκευασίας / παράδοσης σύμφωνα με το συμφωνημένο πεδίο εφαρμογής.
• Για εργασίες αντικατάστασης παλαιού τύπου, η εναλλαξιμότητα διαστάσεων και η λειτουργική πρόσβαση είναι πιο σημαντικές από τη συμβατότητα γενικού καταλόγου. το αρχικό σχέδιο εγκατάστασης θα πρέπει να ελέγχει την παραγωγή.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: CB 887-1977 → παλαιού τύπου υδατοστεγής βιδωτής αγκύρωσης για εφαρμογές υποβρυχίων.
• Κατάσταση υπηρεσίας: Βάση παλαιού τύπου / αντικατάστασης → τα τρέχοντα έργα νέας κατασκευής θα πρέπει να αναθεωρούν το CB 887-2007 ή άλλο ισχύον πρότυπο.
• Διάμετρος αλυσίδας: 28-57 mm παλαιού τύπου σειρά → επιβεβαιώστε το ακριβές αρχικό μέγεθος και τη γεωμετρία του άκρου της αλυσίδας.
• Στεγανότητα: Στατική πίεση νερού 0,4 MPa αναφοράς του τρέχοντος προτύπου → παλαιού τύπου εύρος δοκιμής, χρόνος διατήρησης και αποδοχή που πρέπει να δηλώνονται στην παραγγελία.
• Μηχανισμός: Τραπεζοειδής βίδα και ολισθητήρας → ελεγχόμενη χειροκίνητη απελευθέρωση μέσω περιστροφής άξονα.
• Διεπαφή εγκατάστασης: Προς επιβεβαίωση → παρέχετε εγκεκριμένο GA, λεπτομέρειες ορίων, κατεύθυνση λειτουργίας και διαθέσιμο διάκενο.
• Υλικά: Συναρμολόγηση πολλαπλών υλικών → Οι ποιότητες εξαρτημάτων και οι αντικαταστάσεις απαιτούν εγκεκριμένη επιβεβαίωση BOM.
• Επεξεργασία Επιφανειών: Λιπανμένες επιφάνειες τριβής + καθορισμένη προστατευτική επίστρωση → η τελική επίστρωση ακολουθεί το εγκεκριμένο σύστημα έργου.
• Απαίτηση πιστοποιητικού: Σύμφωνα με τη σύμβαση → πιστοποιητικό κατασκευαστή, έγγραφα υλικού, έκθεση δοκιμής, μάρτυρα τάξης ή έγκριση αρχής που πρέπει να επιβεβαιωθεί πριν από την προσφορά.

Πώς λειτουργεί

Η αλυσίδα αγκύρωσης συνδέεται με το άγκιστρο απελευθέρωσης → Τα εξαρτήματα ασφάλισης και ο μηχανισμός βίδας συγκρατούν το άγκιστρο στην κανονική κατάσταση → Ο χειριστής γυρίζει τον άξονα/τον χειροτροχό προς την επισημασμένη κατεύθυνση απελευθέρωσης → Η τραπεζοειδής βίδα κινεί το ολισθητήρα και αποσυνδέει το άγκιστρο → Η αλυσίδα αγκύρωσης απελευθερώνεται σύμφωνα με την εγκεκριμένη διαδικασία λειτουργίας, ελέγχεται εκ νέου η συναρμολόγηση, επιθεωρείται ξανά η συναρμολόγηση

Εφαρμογές

Παλιότερα συστήματα αγκύρωσης υποβρυχίων | Έργα επισκευής και αντικατάστασης | Διατάξεις απελευθέρωσης στεγανής αλυσίδας αγκύρωσης ελεγχόμενες με σχέδιο | Ανταλλακτικά που ταιριάζουν με τις αρχικές εγκαταστάσεις CB 887-1977

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά και η επιθεώρηση από τρίτους μπορούν να κανονιστούν σύμφωνα με τη σύμβαση, το εγκεκριμένο πεδίο επιθεώρησης, την απαίτηση ιχνηλασιμότητας υλικού και τη διαδικασία αποδοχής κατηγορίας ή αρχής. Δεν περιλαμβάνονται από προεπιλογή.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers. Διατίθεται κατόπιν αιτήματος και υπόκειται σε απαίτηση έργου και έγκριση κατηγορίας/αρχής.

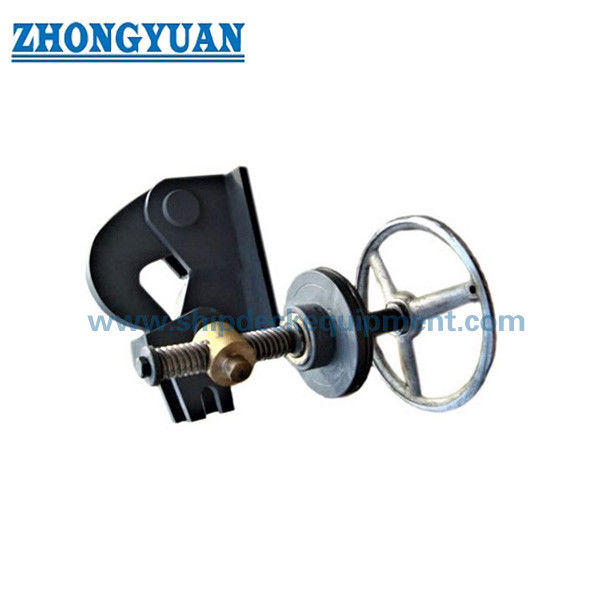

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Είναι το CB 887-1977 κατάλληλο για πλοία μεταφοράς χύδην φορτίου, δεξαμενόπλοια ή άλλα συνηθισμένα εμπορικά πλοία;

A1: Όχι σύμφωνα με το αναφερόμενο πεδίο εφαρμογής του προτύπου. Το CB 887-1977 προοριζόταν μόνο για υποβρύχιες εφαρμογές. Ένα έργο εμπορικού πλοίου θα πρέπει να χρησιμοποιεί την εγκεκριμένη διάταξη του σχεδιαστή του σκάφους και να επιβεβαιώνει ένα κατάλληλο πρότυπο, όπως το CB/T 4219-2013 για ορισμένους απλούς απελευθερωτές αγκύρωσης μικρού και μεσαίου σκάφους ή το CB/T 3143-2013 για μεγαλύτερους απελευθερωτές αλυσίδας τύπου σκύλου, όπου ισχύει.

Ε2: Τι άλλαξε στο CB 887-2007 σε σύγκριση με το CB 887-1977;

A2: Η έκδοση του 2007 αντικατέστησε το παλιό πρότυπο, πρόσθεσε έναν μη στεγανό τύπο, αφαίρεσε τα παλαιού τύπου μεγέθη 43 / 49 / 53 / 57 mm, άλλαξε τα 31 mm σε 32 mm και πρόσθεσε μια ποσοτική απαίτηση στεγανότητας και μέθοδο δοκιμής. Η σωστή αναθεώρηση πρέπει να συμφωνηθεί πριν από την προσφορά.

Ε3: Ποιες πληροφορίες είναι απαραίτητες για μια προσφορά αντικατάστασης;

A3: Παρέχετε το αρχικό μοντέλο ή πινακίδα, διάμετρος αλυσίδας, εγκεκριμένα σχέδια, φωτογραφίες στην πλευρά εγκατάστασης και λειτουργίας, απαίτηση για στεγανά όρια, πίεση δοκιμής και εμβέλεια μάρτυρα, απαιτήσεις υλικού/επικάλυψης, ποσότητα, προορισμό και χρονοδιάγραμμα παράδοσης.
