Σφιγκτήρας Καλωδίου Τύπου Σκύλου για Άγκυρα Αλυσίδας Διαμ. 50-120mm | Συσκευή Απελευθέρωσης Αλυσίδας Άγκυρας Ναυτικού
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Zhongyuan Marine Equipmen |
| Πιστοποίηση: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Αριθμό μοντέλου: | τυπική ή προσαρμοσμένη |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 μονάδα |
|---|---|
| Τιμή: | Based on quotation |
| Συσκευασία λεπτομέρειες: | Εξαγωγή τυπικής παλέτας ή προσαρμοσμένης συσκευασίας |
| Χρόνος παράδοσης: | Με βάση τις απαιτήσεις του έργου |
| Όροι πληρωμής: | T/T, L/C |
| Δυνατότητα προσφοράς: | Προσαρμοσμένη παραγωγή με βάση τις απαιτήσεις του έργου |
|
Λεπτομερής ενημέρωση |
|||
| Τεχνικό πρότυπο: | CB/T 3143-2013 | Ονομαστική διάμετρος αλυσίδας: | 50mm έως 120mm |
|---|---|---|---|
| Υλικά: | Χάλυβας C-Mn, ανοξείδωτος χάλυβας | Επεξεργασία Επιφανειών: | Αμμοκροτήση σε S2.5 + ένα στρώμα πρώτης βάσης από επωξικό εργοστάσιο, Ζυγισμένο, γυαλισμένο, διαθέσι |
| Πιστοποιητικά ταξινόμησης: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, κ.λπ. | ||
| Επισημαίνω: | Κράτησης καλωδίων εξοπλισμού αγκυροβολίας πλοίων,Αδιάβροχη λαβή καλωδίου τύπου σκύλου |
||
Περιγραφή προϊόντων
Σφιγκτήρας Καλωδίου Τύπου Σκύλου για Άγκυρα Αλυσίδας Διαμ.50–120mm | Συσκευή Απελευθέρωσης Αλυσίδας Άγκυρας Θαλάσσης
Επισκόπηση Προϊόντος

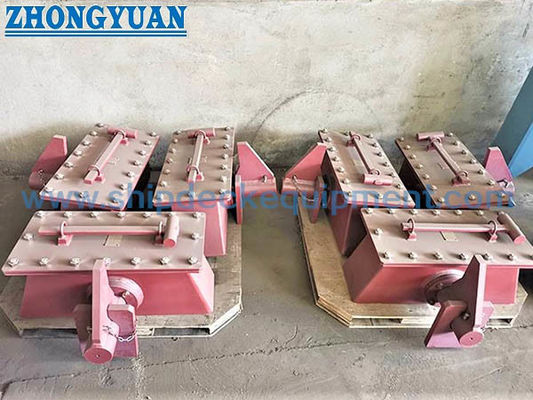

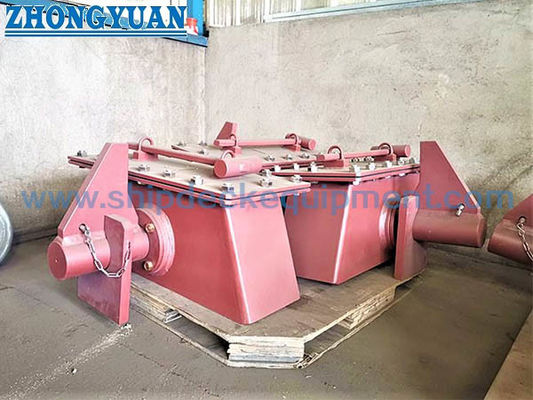

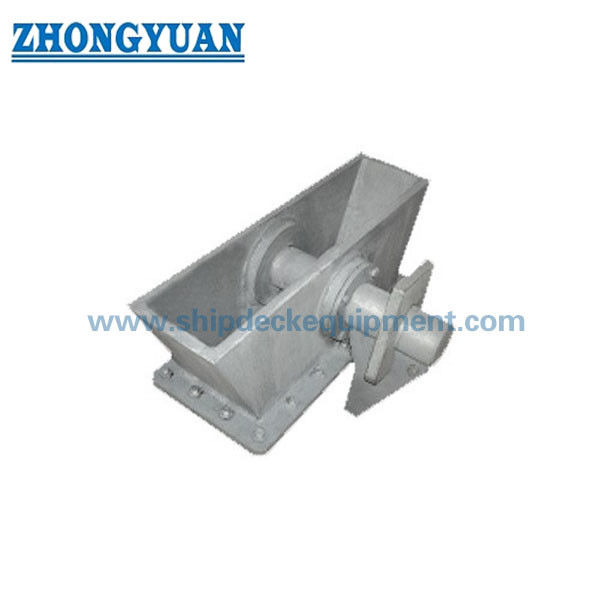

Ο στεγανός σφιγκτήρας καλωδίου τύπου σκύλου CB/T 3143 έχει σχεδιαστεί ως κρίσιμο εξάρτημα ασφαλείας για συστήματα απελευθέρωσης αλυσίδας άγκυρας.
Είναι κατάλληλος για αλυσίδες άγκυρας Κατηγορίας 2 και Κατηγορίας 3 με διαμέτρους από 50 mm έως 120 mm.
Εξοπλισμένο με δομή στεγανοποίησης O-ring, διασφαλίζει στεγανή ακεραιότητα του ντουλαπιού αλυσίδας υπό δοκιμασμένες συνθήκες πίεσης.
Η συσκευή επιτρέπει ελεγχόμενη συγκράτηση και έκτακτη απελευθέρωση της αλυσίδας άγκυρας, προστατεύοντας την ασφάλεια του σκάφους υπό συνθήκες υπερφόρτωσης.
Γρήγορες Προδιαγραφές
- Διάμετρος Αλυσίδας: 50–120 mm → Ορίζει τη συμβατότητα με την αλυσίδα άγκυρας
- Κατηγορία Αλυσίδας: Κατηγορία 2 / Κατηγορία 3 → Εφαρμόσιμο επίπεδο αντοχής
- Στεγανή Πίεση: 0.03 MPa / 5 min → Διασφαλίζει τη στεγανοποίηση του ντουλαπιού αλυσίδας
- Μηχανισμός Απελευθέρωσης: Τύπος σκύλου + σφυρί → Επιτρέπει γρήγορη απελευθέρωση
- Λογική Αντοχής Πείρου: 15–30% φορτίο θραύσης → Προστασία ελεγχόμενης αστοχίας
- Στεγανοποίηση: Ελαστικό O-ring → Διασφαλίζει στεγανή απόδοση
- Λίπανση: Πείρος με κανάλι γράσου → Ομαλή λειτουργία
- Υλικό: Χάλυβας C-Mn / ανοξείδωτος χάλυβας → Αντοχή και ανθεκτικότητα
- Επιφάνεια: Sa2.5 + αστάρι → Προστασία από διάβρωση
Κύριες Τεχνικές Παράμετροι
| Ονομαστική Αρ. |
Καλώδιο Αλυσίδας Διάμετρος |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Θεωρητικό Βάρος kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Οδηγός Επιλογής
Βήμα 1 – Επιλέξτε Διάμετρο Αλυσίδας → 50–120 mm βάσει της αλυσίδας άγκυρας
Βήμα 2 – Επιβεβαιώστε την Κατηγορία Αλυσίδας → Κατηγορία 2 ή Κατηγορία 3
Βήμα 3 – Επιβεβαιώστε την Απαίτηση Στεγανότητας → Απαιτείται για τη στεγανοποίηση του ντουλαπιού αλυσίδας
Βήμα 4 – Επιβεβαιώστε την Απαίτηση Απελευθέρωσης → Απαιτείται έκτακτη γρήγορη απελευθέρωση
Βήμα 5 – Επιβεβαιώστε τη Λογική Ασφαλείας Πείρου → Ελεγχόμενη θραύση σε υπερφόρτωση
Βήμα 6 – Επιβεβαιώστε την Πιστοποίηση → Απαίτηση ταξινόμησης
Δομή
Σώμα | Μηχανισμός κλειδώματος σκύλου | Πείρος απελευθέρωσης | Στεγανοποίηση O-ring | Πείρος λίπανσης | Σύστημα απελευθέρωσης με σφυρί
Προσαρμοσμένα Χαρακτηριστικά
- Διάμετρος Αλυσίδας: 50–120 mm → Συμβατότητα
- Στεγανή Σφράγιση: O-ring → Αποτροπή εισόδου νερού
- Απελευθέρωση: Λειτουργία με σφυρί → Γρήγορη έκτακτη απελευθέρωση
- Αντοχή Πείρου: 15–30% BL → Προστασία ασφαλείας
- Λίπανση: Αυλάκι γράσου → Ομαλή λειτουργία
- Υλικό: Χάλυβας C-Mn → Δομική αντοχή
- Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό Δοκιμής Κατασκευαστή
Οδηγός Ερωτήσεων
Παρακαλώ δώστε τη διάμετρο της αλυσίδας, την κατηγορία της αλυσίδας, την απαίτηση στεγανότητας και την απαίτηση πιστοποίησης ταξινόμησης.
Πώς Λειτουργεί
Η αλυσίδα κλειδώνεται από τον μηχανισμό σκύλου. Σε περίπτωση έκτακτης ανάγκης, ο πείρος μπορεί να απελευθερωθεί με σφυρί, επιτρέποντας στην αλυσίδα να τρέξει με ασφάλεια. Ο πείρος έχει σχεδιαστεί για να σπάει υπό ελεγχόμενη υπερφόρτωση, διασφαλίζοντας την ασφάλεια του σκάφους.
Εφαρμογές
Ντουλάπι αλυσίδας άγκυρας | Σύστημα έκτακτης απελευθέρωσης αλυσίδας | Σύστημα ασφαλείας πλοίου
Πιστοποιήσεις & Πλεονεκτήματα
Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; δοκιμασμένη στεγανότητα, σχεδιασμός ασφαλείας ελεγχόμενης απελευθέρωσης, αξιόπιστος μηχανισμός κλειδώματος.
Σχέδιο & Φωτογραφίες
Γενικό σχέδιο | Διάταξη εγκατάστασης | Φωτογραφίες προϊόντος
Παραγγελία
MOQ: 1 | Παράδοση: 30–60 ημέρες
Συχνές Ερωτήσεις
Ε1: Ποια είναι η λειτουργία του σφιγκτήρα καλωδίου τύπου σκύλου;
Α: Κρατάει και απελευθερώνει την αλυσίδα άγκυρας με ασφάλεια.
Ε2: Πώς λειτουργεί ο πείρος ασφαλείας;
Α: Σπάει στο 15–30% του φορτίου θραύσης της αλυσίδας για να διασφαλίσει την έκτακτη απελευθέρωση.
Ε3: Γιατί στεγανός σχεδιασμός;
Α: Για να διατηρηθεί η στεγανοποίηση του ντουλαπιού αλυσίδας και να αποτραπεί η είσοδος νερού.
