DIN 81860 Σφιγκτήρας καλωδίου αλυσίδας αγκύρωσης | Αδιάβροχο / Μη στεγανό τέλος στερέωσης

DIN 81860 Σφιγκτήρας καλωδίου αλυσίδας αγκύρωσης | Αδιάβροχο / Μη στεγανό τέλος στερέωσης

Επισκόπηση προϊόντος

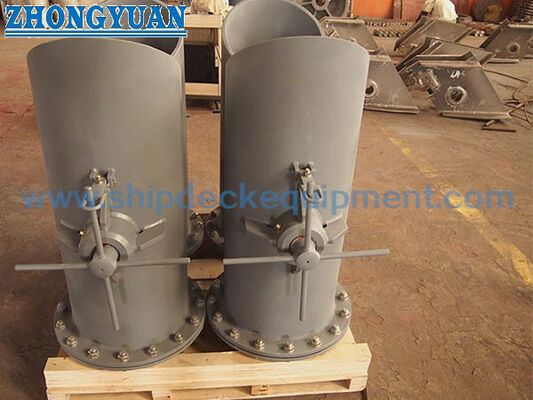

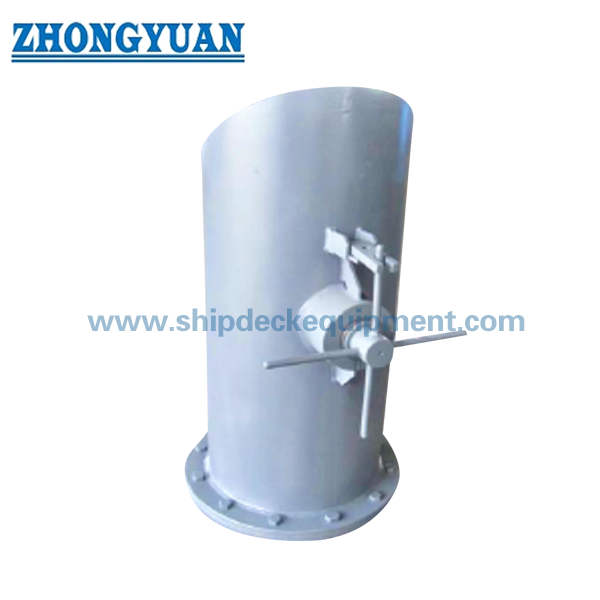

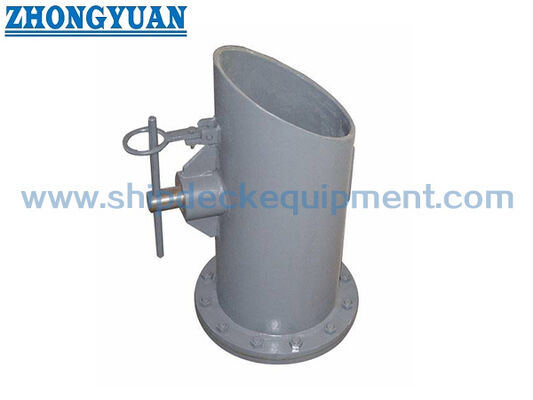

Ο απελευθερωτής σύσφιξης καλωδίων αλυσίδας αγκύρωσης DIN 81860 είναι μια ακραία συσκευή στερέωσης για καλώδια αλυσίδας αγκύρωσης στα πλοία. Συνήθως διατάσσεται στο εσωτερικό άκρο της αλυσίδας αγκύρωσης στο σύστημα κλειδαριάς αλυσίδας, όπου το άκρο της αλυσίδας πρέπει να ασφαλίζεται κατά τη διάρκεια της κανονικής λειτουργίας και να απελευθερώνεται όταν το σκάφος χρειάζεται εκκένωση της αλυσίδας αγκύρωσης έκτακτης ανάγκης.

Αυτή η σελίδα καλύπτει στεγανές και μη στεγανές επιλογές παροχής. Η στεγανή έκδοση επιλέγεται όταν απαιτείται απόδοση στεγανοποίησης γύρω από το ντουλάπι αλυσίδας ή το σχετικό στεγανό όριο, ενώ η μη στεγανή έκδοση χρησιμοποιείται όπου το σχέδιο εγκατάστασης δεν απαιτεί λειτουργία στεγανοποίησης. Η τελική τυπική έκδοση, η ποιότητα αλυσίδας, η ποιότητα υλικού, η διεπαφή εγκατάστασης, η διάταξη απελευθέρωσης και η απαίτηση στεγανής δοκιμής θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: σύσφιξη καλωδίου αλυσίδας αγκύρωσης / απελευθερωτής αλυσίδας αγκύρωσης / άκρο στερέωσης → ασφαλίζει το άκρο της εσωτερικής αλυσίδας και επιτρέπει την απελευθέρωση έκτακτης ανάγκης σύμφωνα με τη διάταξη του σκάφους.
• Τυπική αναφορά: DIN 81860-1999 όπως παρέχεται από το έργο → οι τρέχουσες εκδόσεις DIN 81860-1 / DIN 81860-2 μπορούν να ελεγχθούν εάν το ναυπηγείο απαιτεί τα πιο πρόσφατα πρότυπα.
• Ονομαστική διάμετρος αλυσίδας: 36 mm έως 152 mm στον παρεχόμενο πίνακα → κατάλληλη για ένα ευρύ φάσμα μεγεθών αλυσίδας αγκύρωσης πλοίων.
• Βαθμός αλυσίδας αγκύρωσης: ισχύει για αλυσίδες αγκύρωσης Βαθμού 2 και Βαθμού 3 → Το πεδίο έγκρισης τελικού βαθμού αλυσίδας και κλάσης πρέπει να επιβεβαιώνεται από τις προδιαγραφές του έργου.
• Στεγανή επιλογή: υδατοστεγής ή μη στεγανή έκδοση → Η δοκιμή στεγανής λειτουργίας, η πίεση, η διάρκεια και η απαίτηση μάρτυρα πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Επιλογές υλικού: χάλυβας C-Mn, χυτός χάλυβας ή ανοξείδωτος χάλυβας → η ακριβής ποιότητα υλικού, η θερμική επεξεργασία και η ιχνηλασιμότητα πρέπει να ακολουθούν τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2,5 αμμοβολή + εποξειδικό αστάρι καταστήματος μιας στρώσης, γαλβανισμένο, γυαλισμένο από ανοξείδωτο χάλυβα ή προσαρμοσμένη επίστρωση → το τελικό φινίρισμα πρέπει να ταιριάζει με το σχέδιο επίστρωσης του δοχείου.
• Πεδίο εφαρμογής πιστοποιητικού: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση κλάσης και στεγανό αρχείο δοκιμής διαθέσιμο σύμφωνα με την απαίτηση παραγγελίας.

Κύριες Τεχνικές Παράμετροι

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαιώστε την τυπική έκδοση DIN 81860, το όνομα προϊόντος και εάν το έργο απαιτεί στεγανή ή μη στεγανή κατασκευή.
• Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο αλυσίδας, την ποιότητα της αλυσίδας, τη διάταξη του τελικού συνδέσμου και εάν το προϊόν προορίζεται για νέα κατασκευή, επισκευή ή αντικατάσταση.
• Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης, τη διεπαφή κλειδαριάς αλυσίδας / διαφράγματος, τον διαθέσιμο χώρο λειτουργίας, την κατεύθυνση απελευθέρωσης και τον περιβάλλοντα οπλισμό σχεδιάζοντας.
• Βήμα 4: Επιβεβαιώστε την απαίτηση υλικού: χάλυβας C-Mn, χυτός χάλυβας, ανοξείδωτος χάλυβας ή ειδικό υλικό έργου με ιχνηλασιμότητα πιστοποιητικού.
• Βήμα 5: Επιβεβαιώστε την επιφανειακή επεξεργασία και το πεδίο επιθεώρησης: αστάρι καταστήματος, γαλβανισμένο φινίρισμα, γυάλισμα από ανοξείδωτο χάλυβα, επιθεώρηση κατηγορίας και δοκιμή στεγανότητας εάν απαιτείται.
• Βήμα 6: Παρέχετε ποσότητα, προορισμό παράδοσης, απαιτούμενο χρόνο παράδοσης, τύπο σκάφους, απαίτηση νηογνώμονα, σχέδιο GA και φωτογραφίες αναφοράς, εάν υπάρχουν.

Δομή

Σώμα σύσφιξης καλωδίων | Διεπαφή στερέωσης άκρου αλυσίδας | Διάταξη απελευθέρωσης / ολίσθησης | Πρόσβαση σε λειτουργία ή απελευθέρωση | Στεγανή επιλογή σφράγισης | Μη στεγανή επιλογή | Διεπαφή εγκατάστασης ντουλαπιού αλυσίδας / διαφράγματος | Προστασία επιφάνειας

Πλεονεκτήματα ασφάλειας και μηχανικής ντουλαπιών αλυσίδας

• Το εύρος διαστάσεων DIN 81860 βοηθά στην αντιστοίχιση της τελικής συσκευής στερέωσης με την καθορισμένη διάμετρο της αλυσίδας αγκύρωσης, μειώνοντας την ασάφεια κατά την αντικατάσταση ή την προσφορά.
• Οι υδατοστεγείς και οι μη στεγανές εκδόσεις μπορούν να διαχωριστούν στο στάδιο της έρευνας, γεγονός που αποφεύγει τη χρήση μη στεγανοποιητικού προϊόντος όπου η διάταξη του δοχείου απαιτεί υδατοστεγή ακεραιότητα.
• Η συσκευή υποστηρίζει τη λογική απελευθέρωσης αλυσίδας έκτακτης ανάγκης: το άκρο της αλυσίδας αγκύρωσης είναι συνήθως ασφαλισμένο και η ακραία σύνδεση μπορεί να απελευθερωθεί όταν η διάταξη του σκάφους απαιτεί θυσία αγκύρωσης υπό επικίνδυνες συνθήκες.
• Για στεγανά έργα, η δομή στεγανοποίησης, η λεπτομέρεια της φλάντζας ή του δακτυλίου Ο, η πίεση δοκιμής, η διάρκεια δοκιμής και το πεδίο μαρτύρων τάξης θα πρέπει να επιβεβαιωθούν αντί να υποθέσουμε μια καθολική συνθήκη δοκιμής.
• Η επιλογή υλικού μπορεί να προσαρμοστεί για έργα χάλυβα C-Mn, χυτού χάλυβα ή ανοξείδωτου χάλυβα, αλλά ο ακριβής βαθμός, η διαδικασία συγκόλλησης / χύτευσης και η ιχνηλασιμότητα του πιστοποιητικού θα πρέπει να καθοριστούν πριν από την παραγωγή.
• Η προετοιμασία επιφανειών όπως η αμμοβολή Sa 2.5 και το εποξειδικό αστάρι καταστήματος βοηθά στην παροχή ελεγχόμενης κατάστασης βάσης για την τελική επίστρωση δοχείων, ενώ το γυαλισμένο φινίρισμα από γαλβανισμένο ή ανοξείδωτο χάλυβα μπορεί να συζητηθεί όταν καθορίζεται.
• Για έργα αντικατάστασης, η υπάρχουσα διεπαφή κλειδαριών αλυσίδας, η θέση οπής, η σύνδεση τελικού συνδέσμου και το διαθέσιμο διάκενο λειτουργίας θα πρέπει να ελέγχονται πριν επιβεβαιωθεί η εναλλαξιμότητα.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 81860-1999 → χρήση όταν το ναυπηγείο ή οι προδιαγραφές του ιδιοκτήτη απαιτούν αυτό το γερμανικό πρότυπο άκρο στερέωσης αλυσίδας αγκύρωσης.
• Τρέχων τυπικός έλεγχος: DIN 81860-1 / DIN 81860-2:2022 → επιβεβαιώστε εάν το έργο εξακολουθεί να απαιτεί την έκδοση 1999 ή την πιο πρόσφατη έκδοση DIN.
• Έκδοση: Αδιάβροχο / Μη στεγανό → επιλέξτε σύμφωνα με το όριο του ντουλαπιού αλυσίδας, την απαίτηση στεγανοποίησης και το σχέδιο εγκατάστασης.
• Ονομαστική διάμετρος αλυσίδας: 36–152 mm → επιλέξτε αυστηρά σύμφωνα με το μέγεθος της αλυσίδας αγκύρωσης και τη διάταξη των τελικών συνδέσμων.
• Βαθμός αλυσίδας αγκύρωσης: Βαθμός 2 / Βαθμός 3 όπως παρέχεται → τελικός βαθμός, βάση κανόνα τάξης και απαίτηση αποδοχής πρέπει να επιβεβαιωθούν.
• Υλικό: χάλυβας C-Mn / χυτός χάλυβας / ανοξείδωτος χάλυβας → ακριβής βαθμός και εύρος πιστοποιητικού που πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Δοκιμή στεγανής λειτουργίας: Διατίθεται σύμφωνα με την απαίτηση του έργου → πίεση, διάρκεια, μέθοδο επιθεώρησης και απαίτηση μάρτυρα προς επιβεβαίωση.
• Επεξεργασία επιφάνειας: Sa 2.5 αμμοβολή + εποξειδικό αστάρι καταστήματος / γαλβανισμένο / προσαρμοσμένο → η κατάσταση της τελικής επιφάνειας πρέπει να ακολουθεί τις προδιαγραφές επίστρωσης του δοχείου.
• Απαίτηση πιστοποιητικού: Διατίθεται κατόπιν αιτήματος → το πιστοποιητικό τάξης, το πιστοποιητικό κατασκευαστή, το πιστοποιητικό υλικού και το αρχείο δοκιμής διατάσσονται σύμφωνα με το πεδίο επιβεβαιωμένης παραγγελίας.

Πώς λειτουργεί

Το άκρο της αλυσίδας αγκύρωσης συνδέεται με τον απασφαλιστή σύσφιξης → Το άκρο της αλυσίδας παραμένει ασφαλισμένο κατά τη διάρκεια της κανονικής λειτουργίας → Ο χειριστής ενεργοποιεί τη διάταξη απελευθέρωσης όταν απαιτείται εκκένωση έκτακτης ανάγκης → Το άκρο της αλυσίδας απελευθερώνεται από το σημείο στερέωσης → Η άγκυρα και η αλυσίδα μπορούν να εξαντληθούν σύμφωνα με τη διαδικασία έκτακτης ανάγκης του σκάφους

Εφαρμογές

Ντουλάπι αλυσίδας άγκυρας | Στερέωση άκρου αλυσίδας αγκύρωσης | Σύστημα απελευθέρωσης αλυσίδας αγκύρωσης έκτακτης ανάγκης | Διάταξη αγκυροβόλησης πλοίου | Εμπορικά σκάφη | Έργα νεόδμητων | Έργα επισκευής και αντικατάστασης | Στεγανές ή μη στεγανές εγκαταστάσεις θυρίδων αλυσίδας

Πιστοποιήσεις & Πλεονεκτήματα

Τα πιστοποιητικά μπορούν να τακτοποιηθούν σύμφωνα με την απαίτηση του έργου, το εύρος της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την απαίτηση στεγανής δοκιμής και τη διαδικασία έγκρισης της ταξικής κοινωνίας.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Πιστοποιητικό δοκιμής Makers.

Σχέδιο & Φωτογραφίες

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ της στεγανής και της μη στεγανής έκδοσης;

A1: Η στεγανή έκδοση χρησιμοποιείται όταν η εγκατάσταση απαιτεί σφράγιση γύρω από το ντουλάπι της αλυσίδας ή το σχετικό στεγανό όριο. Η μη στεγανή έκδοση χρησιμοποιείται όπου δεν απαιτείται λειτουργία σφράγισης. Η πίεση δοκιμής, η διάρκεια δοκιμής, οι λεπτομέρειες σφράγισης και η απαίτηση μάρτυρα τάξης πρέπει να επιβεβαιωθούν για στεγανά έργα.

Ε2: Είναι αυτό το προϊόν το ίδιο με το πώμα αλυσίδας καταστρώματος;

A2: Όχι. Ο απελευθερωτής σύσφιξης καλωδίου αλυσίδας αγκύρωσης DIN 81860 είναι μια ακραία συσκευή στερέωσης / απελευθέρωσης για το άκρο της εσωτερικής αλυσίδας αγκύρωσης. Ένα πώμα αλυσίδας είναι κανονικά διατεταγμένο στο κατάστρωμα για να συγκρατεί και να οδηγεί την αλυσίδα κατά τις εργασίες αγκύρωσης. Τα δύο προϊόντα δεν πρέπει να αναμιγνύονται σε σχέδια ή τιμές.

Ε3: Ποιες πληροφορίες χρειάζονται πριν από την προσφορά;

A3: Επιβεβαιώστε την τυπική έκδοση, στεγανή ή μη στεγανή έκδοση, διάμετρο αλυσίδας, βαθμό αλυσίδας, υλικό, επιφανειακή επεξεργασία, ποσότητα, απαίτηση πιστοποιητικού, απαίτηση στεγανότητας δοκιμής, σχέδιο εγκατάστασης, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.
