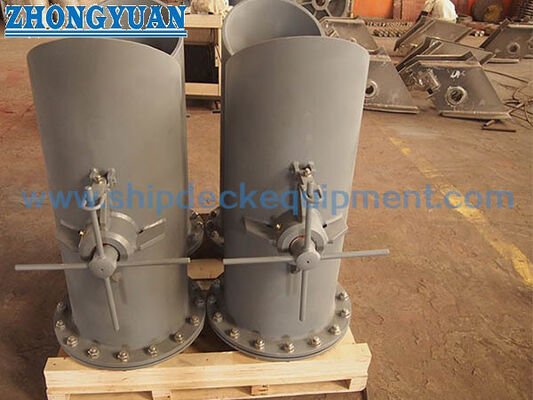

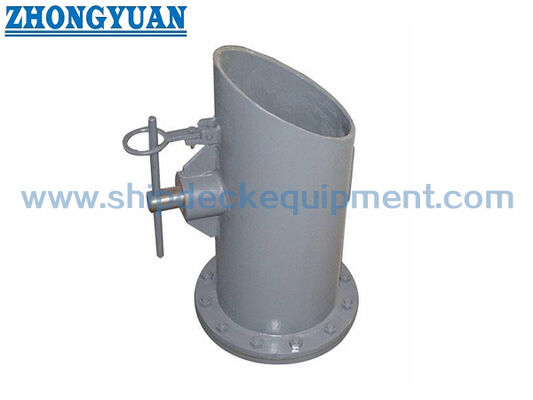

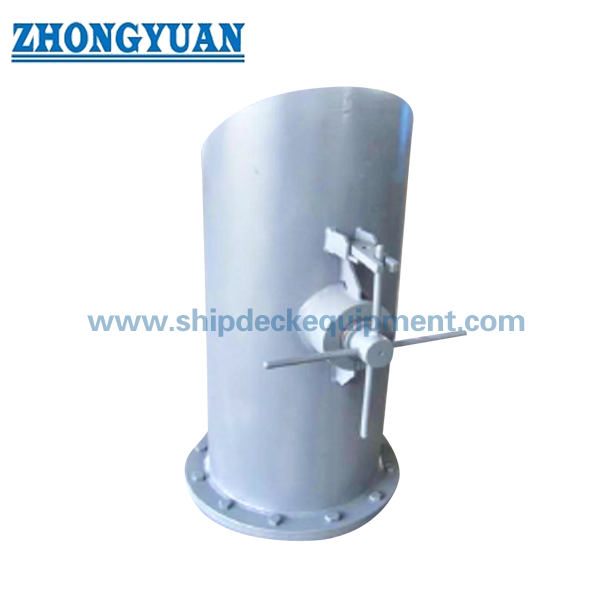

Αγκυροβόλιο Αλυσίδας Τερματικό Σύνδεσης & Απελευθέρωσης | DIN 81860, Αδιάβροχο / Μη Αδιάβροχο Τύπου

Αγκυροδεμένη αλυσίδα Τελική δέσμευση & απελευθέρωση DIN 81860, υδατοστεγός / μη υδατοστεγός τύπος

Επισκόπηση του προϊόντος

Ο αγκυροδεμαστής καλωδίων αγκυροδεματικής αλυσίδας DIN 81860 είναι μια συσκευή στερέωσης των τερμάτων των καλωδίων αγκυροδεματικής αλυσίδας επί πλοίων.Συνήθως τοποθετείται στο εσωτερικό άκρο της αλυσίδας άγκυρας στο σύστημα κλειδαριού αλυσίδας, όπου το άκρο της αλυσίδας πρέπει να στερεώνεται κατά τη διάρκεια της κανονικής λειτουργίας και να απελευθερώνεται όταν το σκάφος χρειάζεται εκκαθάριση αλυσίδας άγκυρας έκτακτης ανάγκης.

Η παρούσα σελίδα καλύπτει τις δυνατότητες στεγνής και μη στεγνής τροφοδοσίας.ενώ η μη υδατοστεγή έκδοση χρησιμοποιείται όταν το σχέδιο εγκατάστασης δεν απαιτεί λειτουργία σφράγισηςΗ τελική τυποποιημένη έκδοση, η ποιότητα της αλυσίδας, η ποιότητα του υλικού, η διεπαφή εγκατάστασης, η διάταξη αποδέσμευσης και η απαίτηση δοκιμής στεγανότητας πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Γρήγορες προδιαγραφές

• Τύπος προϊόντος: σφίξιμο καλωδίου αλυσίδας άγκυρας/απελευθέρωση αλυσίδας άγκυρας/σφραγίδα στερέωσης → εξασφαλίζει το εσωτερικό άκρο της αλυσίδας και επιτρέπει την έκτακτη απελευθέρωση σύμφωνα με τη διάταξη του δοχείου.
• Πρότυπο αναφοράς: DIN 81860-1999 όπως παρέχεται από το έργο → οι τρέχουσες εκδόσεις DIN 81860-1 / DIN 81860-2 μπορούν να ελέγχονται εάν το ναυπηγείο απαιτεί το πιο πρόσφατο πρότυπο.
• Ονομαστική διάμετρος αλυσίδας: 36 mm έως 152 mm στον παρεχόμενο πίνακα → κατάλληλη για ένα ευρύ φάσμα μεγεθών αλυσίδας άγκυρας πλοίου.
• Κατηγορία αλυσίδας άγκυρας: ισχύει για αλυσίδες άγκυρας κατηγορίας 2 και κατηγορίας 3 → το τελικό βαθμό και το πεδίο εφαρμογής της έγκρισης αλυσίδας πρέπει να επιβεβαιώνονται από τις προδιαγραφές του έργου.
• Διάλεξη στεγανότητας: στεγανότητα ή μη → δοκιμή λειτουργίας στεγανότητας, πίεση, διάρκεια και απαίτηση μαρτύρων πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
• Επιλογές υλικών: Χάλυβας C-Mn, χυτοχάλυβας ή ανοξείδωτου χάλυβα → η ακριβής ποιότητα του υλικού, η θερμική επεξεργασία και η ιχνηλασιμότητα πρέπει να ακολουθούν τις απαιτήσεις του έργου.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + ένα στρώμα epoxy shop primer, γαλβανισμένο, γυαλισμένο από ανοξείδωτο χάλυβα, ή προσαρμοσμένη επίστρωση → τελικό φινίρισμα πρέπει να ταιριάζει με το σχέδιο επίστρωσης του δοχείου.
• Πεδίο εφαρμογής του πιστοποιητικού: πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού, επιθεώρηση κατηγορίας και αρχείο δοκιμής υδραυλικής ακεραιότητας, διαθέσιμο σύμφωνα με τις απαιτήσεις της παραγγελίας.

Βασικές τεχνικές παραμέτρους

Οδηγός επιλογής και έρευνας

• Βήμα 1: Επιβεβαίωση της τυποποιημένης έκδοσης DIN 81860, της ονομασίας του προϊόντος και του κατά πόσον το έργο απαιτεί υδροστεγή ή μη κατασκευή.
• Βήμα 2: Επιβεβαιώστε την ονομαστική διάμετρο της αλυσίδας, την ποιότητα της αλυσίδας, τη διάταξη των τελικών συνδέσμων και το αν το προϊόν προορίζεται για νέα κατασκευή, επισκευή ή αντικατάσταση.
• Βήμα 3: Επιβεβαιώστε τη θέση εγκατάστασης, τη διασύνδεση αλυσίδας / πτέρυγας, τον διαθέσιμο χώρο λειτουργίας, την κατεύθυνση απελευθέρωσης και την περιβαλλοντική ενίσχυση με σχεδίαση.
• Βήμα 4: Επιβεβαίωση της απαίτησης υλικού: χάλυβα C-Mn, χυτοχάλυβα, ανοξείδωτο χάλυβα ή ειδικό υλικό σχεδίου με ιχνηλασιμότητα πιστοποιητικού.
• Βήμα 5: Επιβεβαιώστε την επεξεργασία της επιφάνειας και το πεδίο της επιθεώρησης: αρχική επεξεργασία, γαλβανισμένο φινίρισμα, γυαλίσματα από ανοξείδωτο χάλυβα, επιθεώρηση κατηγορίας και δοκιμή λειτουργίας στεγνής νερού, εάν απαιτείται.
• Βήμα 6: Παροχή ποσότητας, προορισμού παράδοσης, απαιτούμενου χρόνου παράδοσης, τύπου σκάφους, απαίτησης της εταιρείας ταξινόμησης, σχεδίου ΓΔ και φωτογραφιών αναφοράς, εάν υπάρχουν.

Δομή

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Ασφάλεια και τεχνικά πλεονεκτήματα

• Το εύρος διαστάσεων DIN 81860 συμβάλλει στην αντιστοίχιση της συσκευής στερέωσης με την καθορισμένη διάμετρο της αλυσίδας άγκυρας, μειώνοντας την ασάφεια κατά την αντικατάσταση ή την προσφορά.
• Οι υδατοστεγείς και οι μη υδατοστεγείς εκδόσεις μπορούν να διαχωριστούν στο στάδιο της έρευνας, γεγονός που αποτρέπει τη χρήση μη σφραγιστικού προϊόντος όταν η διάταξη του δοχείου απαιτεί υδατοστεγνή ακεραιότητα.
• Η συσκευή υποστηρίζει λογική απελευθέρωσης αλυσίδας έκτακτης ανάγκης: το άκρο της αλυσίδας άγκυρας είναι κανονικά ασφαλές,και η τελική σύνδεση μπορεί να απελευθερωθεί όταν η διάταξη του σκάφους απαιτεί θυσία άγκυρας υπό επικίνδυνες συνθήκες.
• Για τα υδατοστεγά έργα, θα πρέπει να επιβεβαιώνονται η δομή σφράγισης, η λεπτομέρεια του στερεωτήρα ή του δακτυλίου O, η πίεση δοκιμής, η διάρκεια δοκιμής και το πεδίο εφαρμογής των μαρτύρων της κατηγορίας, αντί να υποτίθεται ότι υπάρχει μία καθολική κατάσταση δοκιμής.
• Η επιλογή υλικού μπορεί να ρυθμιστεί για έργα από χάλυβα C-Mn, χυτοχάλυβα ή ανοξείδωτο χάλυβα, αλλά η ακριβής ποιότητα, η διαδικασία συγκόλλησης / χύτευσης,και η ιχνηλασιμότητα του πιστοποιητικού πρέπει να καθορίζεται πριν από την παραγωγή.
• Η προετοιμασία της επιφάνειας, όπως το Sa 2.5 εκρηκτικά και το epoxy shop primer, συμβάλλουν στην παροχή ελεγχόμενης βάσης για την τελική επικάλυψη του δοχείου,Ενώ το τσιμεντωμένο ή το ανοξείδωτο χάλυβα γυαλισμένο φινίρισμα μπορεί να συζητηθεί όταν ορίζεται.
• Για τα έργα αντικατάστασης, πρέπει να ελέγχεται η υπάρχουσα διεπαφή αλυσίδας, η θέση της τρύπας, η σύνδεση του τελικού συνδέσμου και η διαθέσιμη άδεια λειτουργίας πριν από την επιβεβαίωση της εναλλακτικότητας.

Προσαρμοσμένα χαρακτηριστικά

• Πρότυπο: DIN 81860-1999 → χρήση όταν η προδιαγραφή του ναυπηγείου ή του πλοιοκτήτη απαιτεί αυτή τη γερμανική πρότυπη στερέωση της αλυσίδας άγκυρας.
• Τελικός τυπικός έλεγχος: DIN 81860-1 / DIN 81860-2:2022 → επιβεβαιώστε εάν το έργο εξακολουθεί να απαιτεί την έκδοση του 1999 ή την τελευταία έκδοση DIN.
• Έκδοση: Αδιάβροχο / μη αδιάβροχο → επιλέξτε σύμφωνα με το όριο της αλυσίδας, τις απαιτήσεις σφράγισης και το σχέδιο εγκατάστασης.
• Ονομαστική διάμετρος της αλυσίδας: 36152 mm → επιλέξτε αυστηρά σύμφωνα με το μέγεθος της αλυσίδας άγκυρας και τη διάταξη των τελικών συνδέσμων.
• Αξία αλυσίδας άγκυρας: Αξία 2 / Αξία 3 όπως παρέχεται → πρέπει να επιβεβαιωθεί η τελική βαθμίδα, η βάση των κανόνων της τάξης και η απαίτηση αποδοχής.
• Υλικό: Χάλυβα C-Mn / χυτοχάλυβα / ανοξείδωτο χάλυβα → ακριβής ποιότητα και πεδίο εφαρμογής του πιστοποιητικού πρέπει να επιβεβαιωθούν πριν από την παραγγελία.
• Δοκιμή λειτουργίας στεγανότητας: Διαθέσιμη ανάλογα με τις απαιτήσεις του σχεδίου → πίεση, διάρκεια, μέθοδο επιθεώρησης και ανάγκη για επιβεβαίωση από μάρτυρες.
• Επεξεργασία επιφάνειας: Sa 2.5 εκρήγνυνση + επωξικό πρώιμο εργοστάσιο / επικαλυμμένο / προσαρμοσμένο → η τελική κατάσταση της επιφάνειας θα πρέπει να ακολουθεί τις προδιαγραφές επικάλυψης του δοχείου.
• Απαιτήσεις πιστοποιητικού: Διαθέσιμα κατόπιν αιτήματος → πιστοποιητικό κατηγορίας, πιστοποιητικό κατασκευαστή, πιστοποιητικό υλικού και αρχείο δοκιμής ταξινομούνται σύμφωνα με το επιβεβαιωμένο πεδίο εφαρμογής της παραγγελίας.

Πώς Λειτουργεί

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Εφαρμογές

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Πιστοποιητικά και πλεονεκτήματα

Τα πιστοποιητικά μπορούν να οργανωθούν σύμφωνα με τις απαιτήσεις του έργου, το πεδίο της επιθεώρησης, την ιχνηλασιμότητα του υλικού, την απαίτηση δοκιμής στεγανότητας και τη διαδικασία έγκρισης από την κοινωνία των τάξεων.

Πιστοποίηση: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, πιστοποιητικό δοκιμής κατασκευαστών.

Σχέδιο & Φωτογραφίες

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της αδιάβροχης και της μη αδιάβροχης έκδοσης;

Α1: Η αδιάβροχη έκδοση χρησιμοποιείται όταν η εγκατάσταση απαιτεί σφράγιση γύρω από την αλυσίδα ή το σχετικό αδιάβροχο όριο.Η μη υδατοστεγή έκδοση χρησιμοποιείται όταν δεν απαιτείται λειτουργία σφράγισηςΗ πίεση δοκιμής, η διάρκεια δοκιμής, οι λεπτομέρειες σφράγισης και η απαίτηση μαρτύρων της τάξης πρέπει να επιβεβαιώνονται για αδιάβροχα έργα.

Ε2: Αυτό το προϊόν είναι το ίδιο με το πώμα αλυσίδας;

Α2: Αριθ. Η συσκευή απελευθέρωσης του καλωδίου αλυσίδας άγκυρας σύμφωνα με την DIN 81860 είναι μια συσκευή πρόσδεσης/αποδέσμευσης για το τέλος της εσωτερικής αλυσίδας άγκυρας.Συνήθως τοποθετείται στο κατάστρωμα ένα πώμα αλυσίδας για να κρατά και να καθοδηγεί την αλυσίδα κατά τη διάρκεια των λειτουργιών αγκυρώσεωςΤα δύο προϊόντα δεν πρέπει να αναμιγνύονται στα σχέδια ή τις προσφορές.

Ε3: Ποιες πληροφορίες απαιτούνται πριν από την προσφορά;

Α3: Επιβεβαιώστε την τυποποιημένη έκδοση, την αδιάβροχη ή μη έκδοση, τη διάμετρο της αλυσίδας, την ποιότητα της αλυσίδας, το υλικό, την επεξεργασία της επιφάνειας, την ποσότητα, την απαίτηση πιστοποιητικού, την απαίτηση δοκιμής αδιάβροχης,σχέδιο εγκατάστασης, προορισμό παράδοσης και απαιτούμενο χρόνο παράδοσης.
